Молниезащита ВЛ

РДИМ-10-1,5-IV-УХЛ1

Статус проекта
Preview lightningКласс напряжения6, 10 кВ
Допустимый ток КЗ, не более1,5 кА
Масса1,6
Установка3 прибора на опору
Выберите файл

Чтобы получить дополнительную информацию или заказать продукцию, обращайтесь к нашим менеджерам.

Разрядник РДИМ-10-1,5-IV-УХЛ1 предназначен для защиты от прямых ударов молнии, от индуктированных грозовых перенапряжений и таких негативных последствий, как отключение ВЛ и пережог провода воздушных линий электропередачи напряжением 6, 10 кВ трехфазного переменного тока с защищёнными и неизолированными проводами, и рассчитан для работы на открытом воздухе при температуре от минус 60°С до плюс 50°С в течение 30-и лет.

Область применения

РДИМ-10-1,5-IV-УХЛ1 рекомендуется применять для защиты участков линии, подверженных прямым ударам молнии, а также для защиты подходов к подстанциям ВЛ на деревянных опорах или на железобетонных опорах с изоляторами ШФ20Г или аналогичных им по классу напряжения.

Принцип работы

РДИМ состоит из двух отрезков кабеля с корделем, выполненным из резистивного материала. Отрезки кабеля сложены между собой так, что образуются три разрядных модуля 1, 2, 3.

Отрезки резистивного корделя подсоединяются к металлическим оконцевателям через внутренние искровые промежутки И1, И2, И3, И4. При воздействии импульса грозового перенапряжения они перекрываются и резистивный кордель верхнего отрезка кабеля, имеющий сопротивление R, выносит высокий потенциал U на поверхность нижнего отрезка кабеля в его средней части. Аналогично, резистивный кордель нижнего отрезка кабеля, имеющий также сопротивление R, выносит низкий потенциал 0 на поверхность верхнего отрезка кабеля в его средней части. Таким образом, к каждому разрядному модулю одновременно приложено полное напряжение U и для всех трёх разрядных модулей 1, 2, 3 созданы условия для одновременного начала развития скользящих разрядов, которые, при перекрытии соответствующих модулей, создают единый длинный канал перекрытия.

Конструктивная схема

Принципиальная схема

Технические характеристики

Класс напряжения, кВ 6, 10
Расчетный ток короткого замыкания, не более, кА 1,5
Длина перекрытия по поверхности, мм 620

Импульсное 50 %-ное разрядное напряжение, не более, кВ

на положительной полярности

на отрицательной полярности


100

90

Многократно выдерживаемое внутренней изоляцией импульсное напряжение, не менее, кВ
50 импульсов / 300

Выдерживаемое напряжение промышленной частоты, не менее, кВ

в сухом состоянии

под дождём


42

28

Многократно выдерживаемый импульсный ток 8/20 мкс, не менее, кА

20 импульсов / 40

Допустимый ток короткого замыкания в месте установки разрядника, не более, кА
1,5
Масса, кг 1,6
Срок службы, не менее, лет 30

Установка

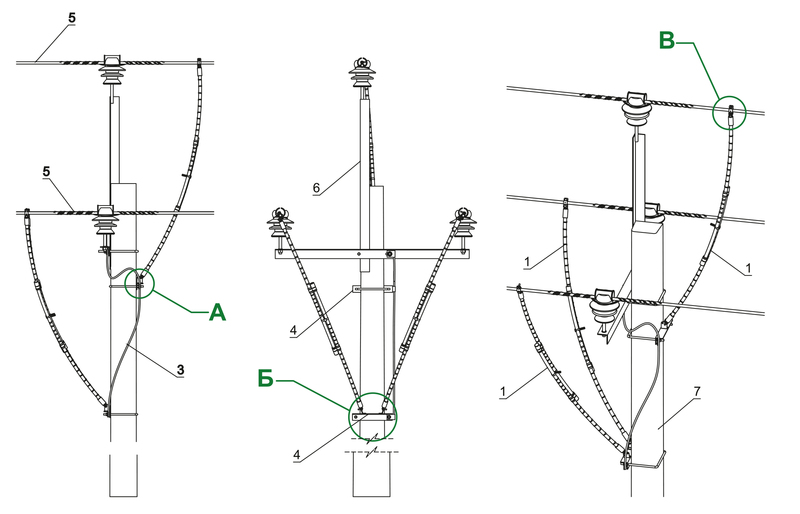

При необходимости обеспечения гарантированной защиты от любых грозовых воздействий, в том числе от прямого удара молнии в ВЛ, нужно устанавливать на каждую опору защищаемого участка ВЛ по три разрядника модульного типа РДИМ-10-1,5-IV-УХЛ1, на все фазы. При этом необходимо обеспечить низкое (желательно не более 10 Ом) сопротивление заземления лишь на ближайших нескольких опорах подхода ВЛ к подстанции.

Остальные опоры по условиям грозозащиты специально заземлять не требуется. В случае если технико-экономический анализ показывает целесообразность защиты от прямых ударов молнии не всей линии, а лишь отдельных участков, их целесообразно защищать следующим образом. На всех опорах защищаемого участка следует установить по три разрядника модульного типа РДИМ-10-1,5-IV-УХЛ1, на все фазы. Две опоры, являющимися крайними с двух сторон защищаемого от прямых ударов молнии участка ВЛ, необходимо заземлять, обеспечивая, по возможности, величину их сопротивления заземления не более 10 Ом. Если это требование по объективным причинам невыполнимо, следует компенсировать это дополнительным заземлением еще одной, или нескольких соседних опор на каждой из сторон участка. Остальные опоры данного участка ВЛ специально заземлять не надо.

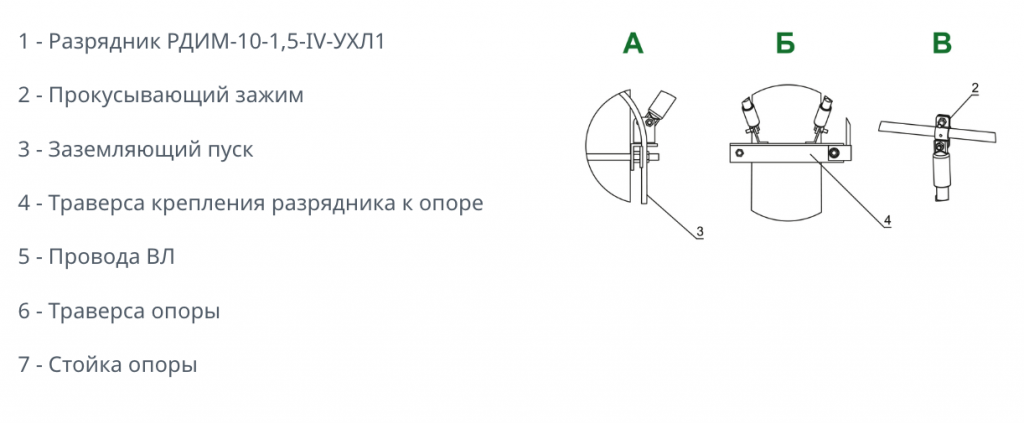

1 - Разрядник РДИМ-10-1,5-IV-УХЛ1

2 - Прокусывающий зажим

3 - Заземляющий пуск

4 - Траверса крепления разрядника к опоре

5 - Провода ВЛ

6 - Траверса опоры

7 - Стойка опоры

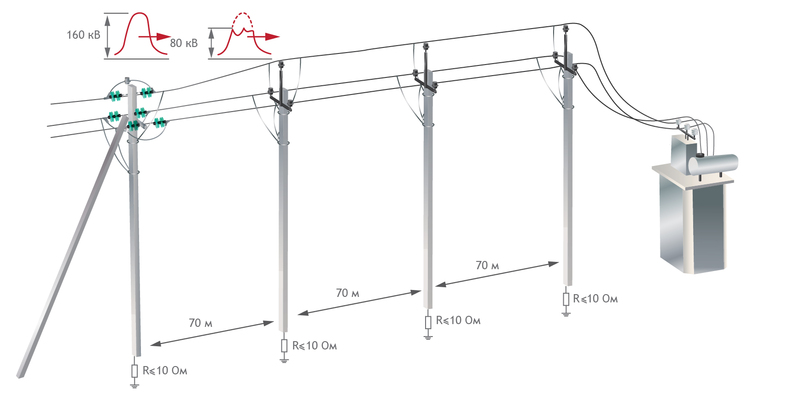

Для защиты подходов к подстанции от набегающих волн грозовых перенапряжений необходимо устанавливать комплект их трех разрядников РДИМ-10-1,5-IV-УХЛ1 на каждую из 4-х ближайших опор к подстанции. Данные опоры необходимо заземлять в соответствии с установленными нормативными требованиями.

Установка комплектов РДИМ на ближайших к подстанции опорах позволяет предотвратить близкие к подстанции короткие замыкания из-за грозовых перенапряжений, приводящих к пагубному электродинамическому удару по обмоткам трансформаторов, что значительно увеличивает надежность их работы и срок службы.
