Молниезащита ВЛ

РДИП-10-IV-УХЛ1

Статус проекта
Класс напряжения6, 10 кВ
Внешний искровой промежуток2-4 см
Масса2,3 кг
Установка1 прибор на опору
Выберите файл
Preview rdip
Preview rdip10 u 1
Preview rdip10 u 2

Чтобы получить дополнительную информацию или заказать продукцию, обращайтесь к нашим менеджерам.

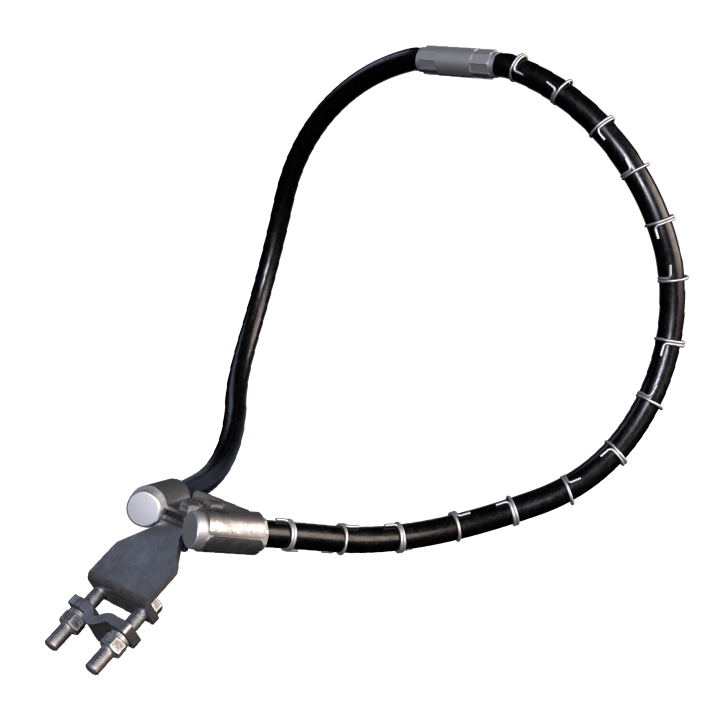

Разрядник предназначен для защиты воздушных линий электропередачи напряжением 6, 10 кВ трехфазного переменного тока с защищёнными и неизолированными проводами от индуктированных грозовых перенапряжений и таких негативных последствий, как отключение ВЛ и пережог провода, и рассчитан для работы на открытом воздухе при температуре от минус 60°С до плюс 50°С в течение 30-и лет.

Многократно выдерживает воздействие прямого удара молнии без разрушения.

Число разрядников, успешно эксплуатируемых во многих регионах России, превышает 1 000 000.

Осторожно, контрафакт!

Любые вопросы, касающиеся этой темы, Вы можете задать по телефону + 7 812 3270808 (доб. 159 или 139) или по почте.

Узнать подробнее

Область применения

Электросетевые компании, компании нефтегазового, горнодобывающего сектора, оборонного сектора, железная дорога.

Принцип работы

Принцип работы разрядника основан на использовании эффекта скользящего разряда, который обеспечивает большую длину импульсного перекрытия по поверхности разрядника, и предотвращении за счет этого перехода импульсного перекрытия в силовую дугу тока промышленной частоты.

При возникновении на проводе ВЛ индуктированного грозового импульса искровой воздушный промежуток между проводом ВЛ и высоковольтным электродом разрядника пробивается, и напряжение прикладывается к изоляции между металлической трубкой и металлическим стержнем петли, соединённым с кронштейном и имеющим потенциал опоры.

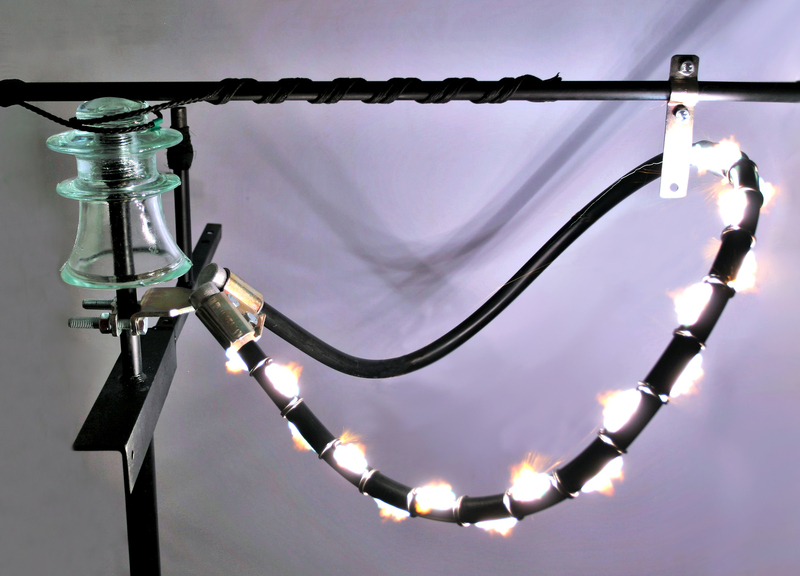

Под воздействием приложенного импульсного напряжения вдоль поверхности изоляции петли от металлической трубки к кронштейну разрядника (по плечу с промежуточными электродами) развивается скользящий разряд. Вследствие эффекта скользящего разряда вольт-секундная характеристика разрядника расположена ниже, чем вольт-секундная характеристика изолятора, т.е. при воздействии грозового перенапряжения разрядник перекрывается, а изолятор нет. После прохождения импульсного тока молнии разряд гаснет, не переходя в силовую дугу, что предотвращает возникновение короткого замыкания, повреждение провода и отключение ВЛ.

Технические характеристики

Разрядные характеристики РДИП-10 обеспечивают то, что ни один из изоляторов всех трех фаз в данной схеме не перекрывается, поскольку каждый из них защищен разрядником, установленным электрически параллельно ему и расположенным либо непосредственно рядом с изолятором, либо на соседней опоре.

Класс напряжения, кВ 6, 10
Длина перекрытия по поверхности, см 78
Внешний искровой промежуток, см 2-4
Импульсное 50 %-ное разрядное напряжение:
- на положительной полярности, не более, кВ 120
- на отрицательной полярности, не более, кВ 90
Многократно выдерживаемое внутренней изоляцией импульсное напряжение, не менее 50 импульсов, кВ 300
Выдерживаемое напряжение промышленной частоты:
- в сухом состоянии, не менее, кВ 38
- под дождем, не менее, кВ 28
Гашение дуги тока двухфазного КЗ на землю:
- действующее значение периодической составляющей при наибольшем рабочем напряжении ВЛ до 12 кВ, кА
0,6
Многократно выдерживаемый импульсный ток 8/20 мкс, не менее, кА 20 импульсов / 40
Масса, кг 2,3
Срок службы, не менее, лет 30

Установка

Разрядник предназначен для защиты ВЛ 6, 10 кВ от индуктированных грозовых перенапряжений, которые составляют подавляющую долю от общего числа грозовых перенапряжений, способных приводить к перекрытиям изоляции.

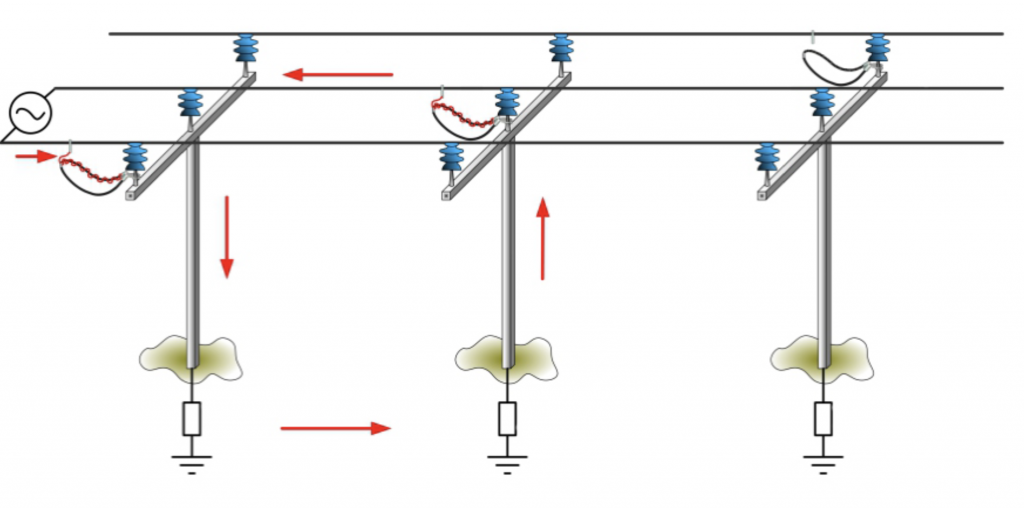

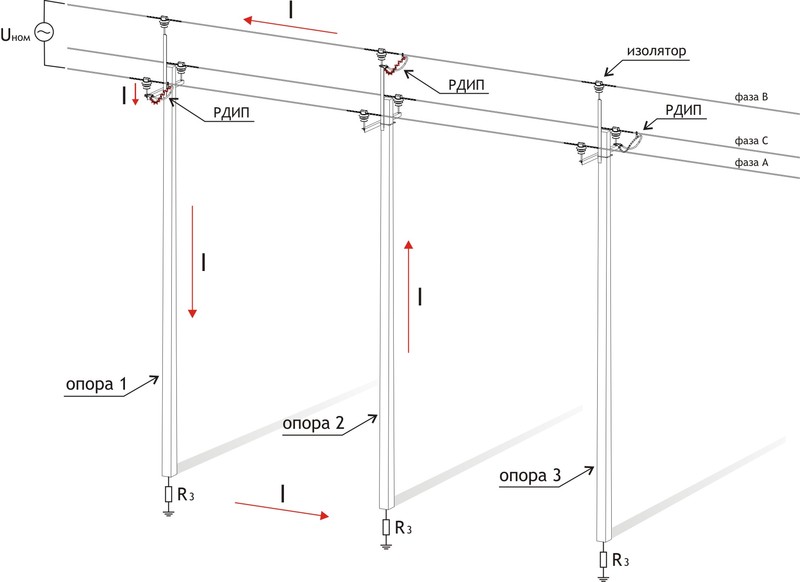

При такой системе установки индуктированное на линии грозовое перенапряжение приводит к перекрытию разрядников на разных фазах соседних опор и образованию контура междуфазного замыкания сопровождающего тока напряжения промышленной частоты, в который включены сработавшие разрядники и сопротивления заземления опор, ограничивающие этот ток на уровне нескольких сотен ампер, способствуя его гашению и предотвращению отключения ВЛ.
