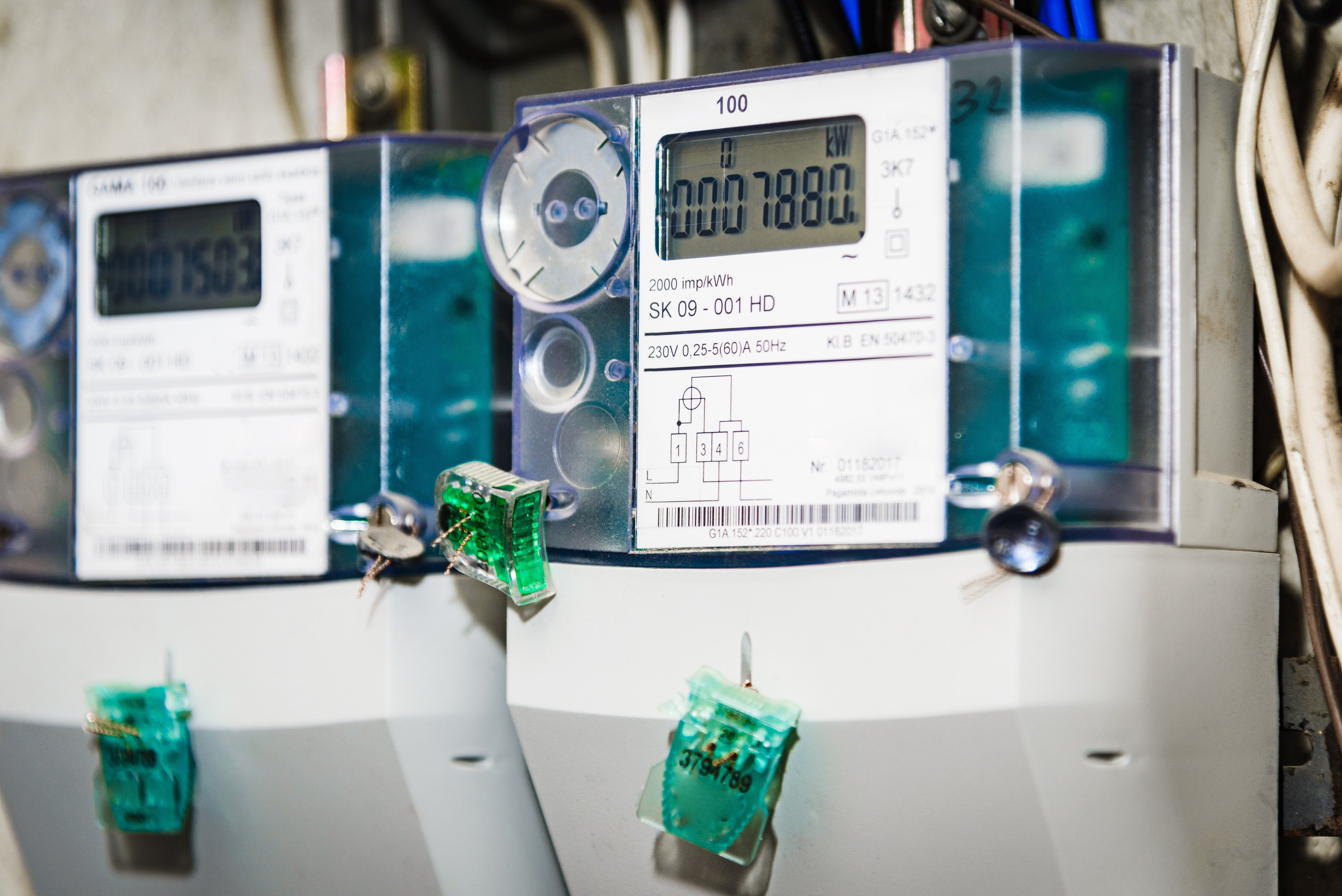

Защита счетчиков электроэнергии
Оборудование с электронными компонентами, установленное на опорах линии электроснабжения 0,4 кВ, выполненных неизолированными или изолированными проводами, подлежит защите от импульсных (грозовых) перенапряжений с помощью УЗИП.
Импульсные перенапряжения могут быть вызваны:
Прямым ударом молнии в элементы линии 0,4 кВ — опору, неизолированные провода или СИП. Индуктированными перенапряжениями при близком ударе в землю (дерево, здание) на расстоянии до полукилометра от линии 0,4 кВ.

Изоляция счетчиков электроэнергии основных цепей должна выдерживать импульсные перенапряжения 4 кВ, вспомогательных цепей — 1 кВ (ГОСТ 31818.11-2012, п.7.5.6).

Оценка уровня фактических индуктированных перенапряжений приведена в ГОСТ IEC 61643-12-2022 (Приложение С): для ВЛ 0,4 кВ высотой 5 м при среднем токе молнии 30 кА наведенное перенапряжение будет превышать 5 кВ при ударе молнии в землю на расстоянии 1 км. При приближении места удара молнии к оборудованию, более высокой амплитуде тока молнии (расчетное значение — 100 кА) или при прямом ударе молнии в питающую линию перенапряжение, приложенное к изоляции счетчика, значительно превысит величину 4 кВ.

В типовом решение вы найдёте:
- Особенности применения УЗИП для защиты счётчиков;
- Техническое решение по установке УЗИП серии «РИФ-Э» для защиты счётчиков электроэнергии внутренней
и наружной установки.
