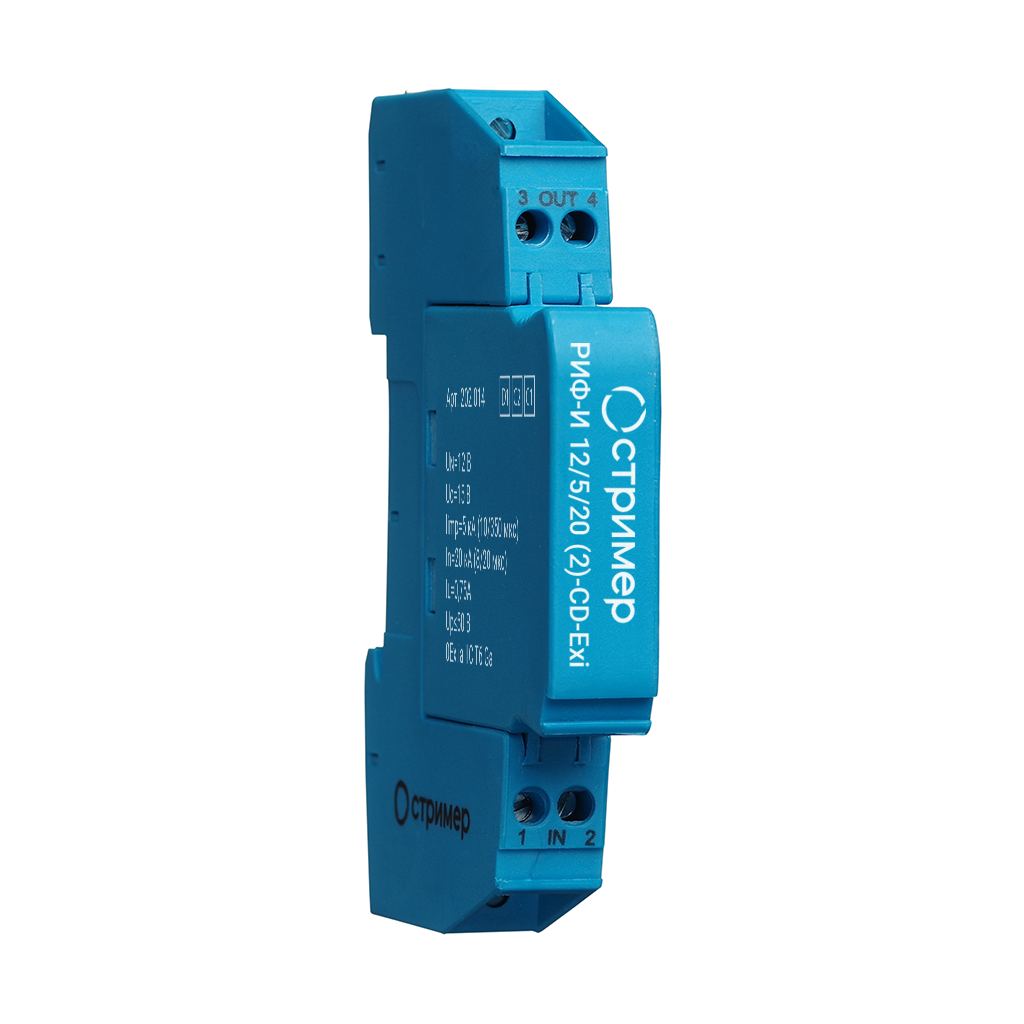

УЗИП комбинированного типа выполнено в виде сменного модуля и базы для подключения к сети и креплению на DIN-рейку.
Предназначено для защиты симметричных или несимметричных интерфейсов контрольно-измерительных цепей, цифровых (RS-485, RS-422, TTY, RS-232, RS-423 токовая петля 0- 20 мА) и аналоговых интерфейсов передачи данных (токовая петля 4- 20 мА), включая протоколы Modbus, Profibus, MultiBus, Fieldbus, HART, CAN и др.
Применяется во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно маркировкам взрывозащиты 0Ex ia IIC T6 Ga. Подключаемые к УЗИП устройства должны иметь искробезопасные электрические цепи по ГОСТ 31610.11-2014 (IEC 60079-0-2011) и искробезопасные параметры (уровень искробезопасной электрической цепи и подгруппа электрооборудования), соответствующие условиям применения оборудования во взрывоопасной зоне.
УЗИП устанавливается в пределах 0А(В)-2 зон молниезащиты в соответствии с ГОСТ IEC 61643- 22-2022.
Количество защищаемых проводников (пар) – 2 (1). Подключение с помощью винтовых клемм.
Сертификаты:
- Сертификат соответствия требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»;
- Отказное письмо.
Преимущества:
- Состоит из двух частей: базы и защитного модуля. При замене модуля сигнал не прерывается.
- Высокая пропускная способность;
- Низкий уровень напряжения защиты, подходящий для защиты оконечного оборудования;
- Категория испытаний D1 в соответствии с ГОСТ IEC 61643- 21;
- Заземление может осуществляться как при установке на DIN-рейку, так и через клеммы заземления.
Технические характеристики
|
Наименование параметра |
|
РИФ-И 5/5/20 (2)-CD-Exi |
РИФ-И 12/5/20 (2)-CD-Exi |
РИФ-И 24/5/20 (2)-CD-Exi |
|
Категория испытаний (ГОСТ IEC 61643-21) |
|
D1, С2 |
||
|
Номинальное напряжение |
UN |
5 В |
12 В |
24В |
|
Максимальное длительное напряжение искробезопасной цепи DC |
UC |
6 В |
15 В |
33 В |
|
Максимальное напряжение искробезопасной цепи AC |
UC |
4,2 В |
10,5 В |
23 В |
|
Номинальный ток |
IL |
1 А |
0,75 А |
0,75 А |
|
Импульсный ток (10/350 мкс) на линию/ полный |
Iimp |
2,5 кА/ 5 кA |
2,5 кА/ 5 кA |
2,5 кА/ 5 кA |
|
Номинальный разрядный ток (8/20 мкс) линия/линия, линия/PE |
In |
10 кА |
10 кA |
10 кA |
|
Суммарный разрядный ток (8/20 мкс) |
In |
20 кА |
20 кA |
20 кA |
|
Уровень напряжения защиты линия-линия при In |
Up |
≤ 29 В |
≤50 В |
≤102 В |
|
Уровень напряжения защиты линия-PE при In |
Up |
≤ 27 В |
≤37 В |
≤66 В |
|
Последовательное сопротивление на линию |
R |
1 Ом |
1,8 Ом |
1,8 Ом |
|
Частота среза линия-линия |
fG |
1 МГц |
2,7 МГц |
6,8 МГц |
|
Емкость линия-линия |
C |
≤ 2,71 нФ |
≤1 нФ |
≤0,5 нФ |
|
Емкость линия-PE |
C |
≤ 5,41 нФ |
≤2 нФ |
≤1 нФ |
|
Время срабатывания линия-линия |
tA |
≤1 нс |
≤1 нс |
≤1 нс |
|
Время срабатывания линия-PE |
tA |
≤1 нс |
≤1 нс |
≤1 нс |
|
Диапазон рабочих температур |
Tu |
От -60°С до +80°С |
||
|
Установка на |
|
DIN-рейка 35 мм |
||
|
Сечение соединительных проводов |
|
0,08 мм2 – 2,5 мм2 |
||
|
Параметры искробезопасной электрической цепи: |
||||
|
Максимальное входное напряжение |
Ui |
5 В |
12 В |
24 В |
|
Максимальный входной ток |
Ii |
1000 мА |
750 мА |
174 мА |
|
Максимальная внутренняя ёмкость |
Сi |
2,7 нФ |
1 нФ |
1 нФ |
|
Максимальная внутренняя индуктивность |
Li |
2 мкГн |
2 мкГн |
2 мкГн |
|
Артикул |
|
202 013 |
202 014 |
202 015 |
