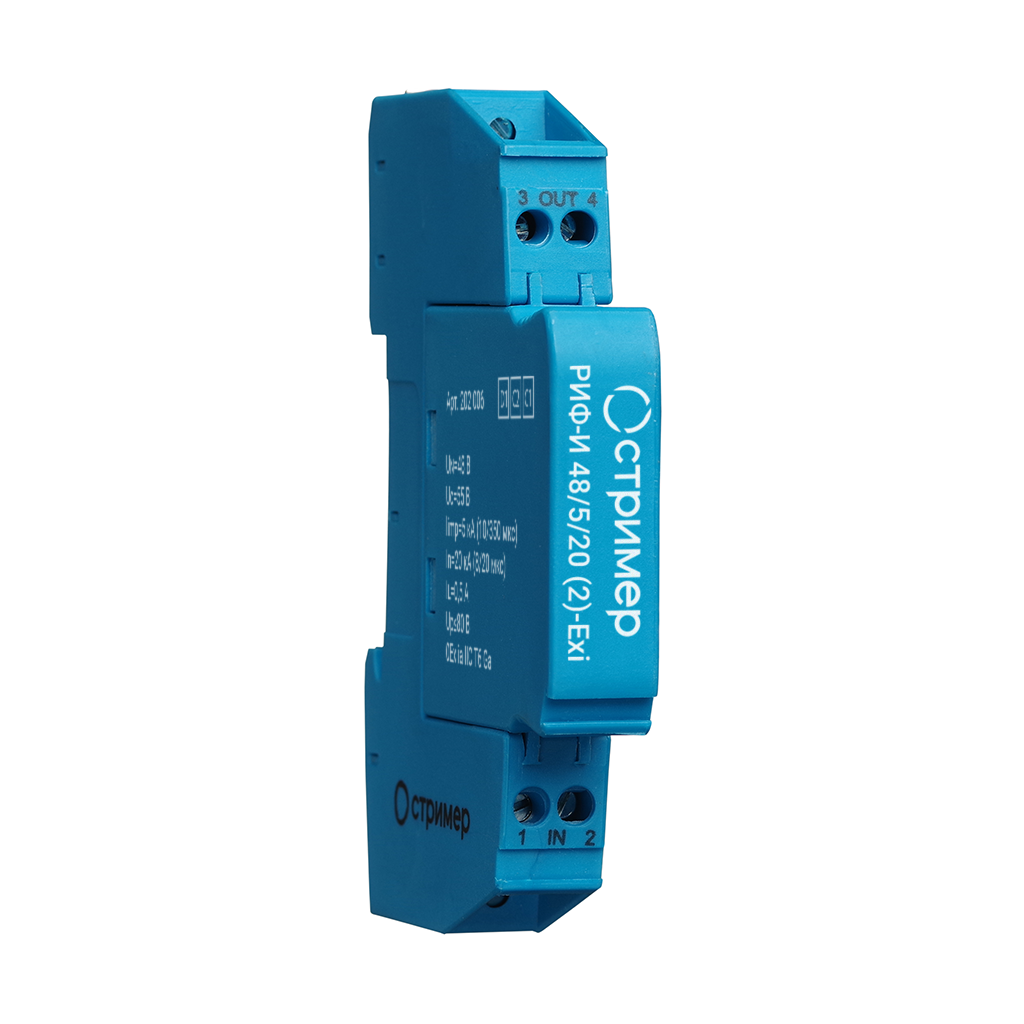

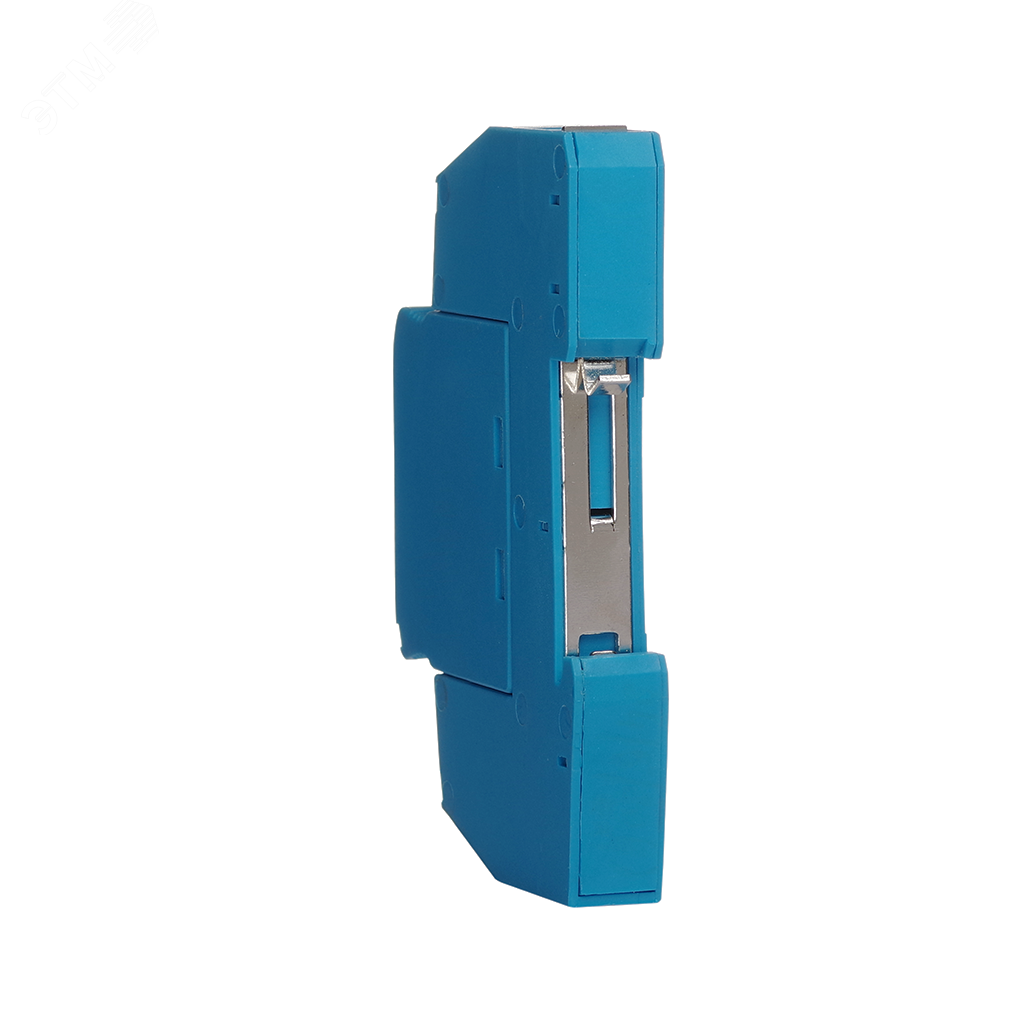

УЗИП комбинированного типа выполнено в виде сменного модуля и базы для подключения к сети и креплению на DIN-рейку.
Предназначено для защиты симметричных линий контрольно-измерительных цепей, шин передачи данных, систем сигнализации, цифровых (RS-485/422, TTY, RS-232, токовая петля 0- 20 мА) и аналоговых интерфейсов передачи данных (токовая петля 4- 20 мА), включая протоколы: Modbus, Profibus, MultiBus, Fieldbus, HART, CAN и др. Скорость передачи данных до 1 Мбит/с.
Применяется во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно маркировкам взрывозащиты 0Ex ia IIC T6 Ga. Подключаемые к УЗИП устройства должны иметь искробезопасные электрические цепи по ГОСТ 31610.11-2014 (IEC 60079-0-2011) и искробезопасные параметры (уровень искробезопасной электрической цепи и подгруппа электрооборудования), соответствующие условиям применения оборудования во взрывоопасной зоне.
Устанавливается в пределах 0А(В)-2 зон молниезащиты в соответствии с ГОСТ IEC 61643- 22-2022.
УЗИП обеспечивает защиту 2-х сигнальных линий. Подключение с помощью винтовых клемм.
Сертификаты:
- Сертификат соответствия требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»;
- Отказное письмо.
Преимущества:
- Состоит из двух частей: базы и защитного модуля. При замене модуля сигнал не прерывается.
- Высокая пропускная способность;
- Низкий уровень напряжения защиты, подходящий для защиты оконечного оборудования;
- Категория испытаний D1 в соответствии с ГОСТ IEC 61643- 21;
- Заземление может осуществляться как при установке на DIN-рейку, так и через клеммы заземления.
Технические характеристики
|
Наименование параметра |
|
РИФ-И 5/5/20 (2)-Exi |
РИФ-И 12/5/20 (2)-Exi |
РИФ-И 24/5/20 (2)-Exi |
РИФ-И 48/5/20 (2)-Exi |
|
Категория испытаний (ГОСТ IEC 61643-21) |
|
D1, С2 |
|||
|
Номинальное напряжение |
UN |
5 В |
12 В |
24 В |
48 В |
|
Максимальное длительное напряжение искробезопасной цепи DC |
UC |
6 В |
14 В |
26 В |
55 В |
|
Максимальное длительное напряжение искробезопасной цепи AC |
UC |
4,2 В |
10 В |
19 В |
39 В |
|
Номинальный ток |
IL |
0,5 А |
0,5 А |
0,5 А |
0,5 А |
|
Импульсный ток (10/350 мкс) на линию/полный |
Iimp |
2,5 кА/ 5 кА |
2,5 кА/ 5 кА |
2,5 кА/ 5 кА |
2,5 кА/ 5 кА |
|
Номинальный разрядный ток (8/20 мкс) линия/линия, линия/PE |
In |
10 кА |
10 кА |
10 кА |
10 кА |
|
Суммарный разрядный ток (8/20 мкс) |
In |
20 кА |
20 кА |
20 кА |
20 кА |
|
Уровень напряжения защиты линия-линия при In |
Up |
≤10 В |
≤20 В |
≤40 В |
≤80 В |
|
Уровень напряжения защиты линия-PE при In |
Up |
≤700 В |
≤700 В |
≤700 В |
≤700 В |
|
Последовательное сопротивление на линию |
R |
1,4 Ом |
1,9 Ом |
2,2 Ом |
2,2 Ом |
|
Частота среза линия-линия |
fG |
1 МГц |
3 МГц |
5 МГц |
8 МГц |
|
Емкость линия-линия |
C |
≤3 нФ |
≤1 нФ |
≤0,9 нФ |
≤0,6 нФ |
|
Емкость линия-PE |
C |
≤7 пФ |
≤7 пФ |
≤7 пФ |
≤7 пФ |
|
Время срабатывания линия-линия |
tA |
≤1 нс |
≤1 нс |
≤1 нс |
≤1 нс |
|
Время срабатывания линия-PE |
tA |
≤100 нс |
≤100 нс |
≤100 нс |
≤100 нс |
|
Диапазон рабочих температур |
Tu |
От -60°С до +80°С |
|||
|
Установка на |
|
DIN-рейка 35 мм |
|||
|
Сечение соединительных проводов |
|
0,08 мм2 – 2,5 мм2 |
|||
|
Параметры искробезопасной электрической цепи: |
|||||
|
Максимальное входное напряжение |
Ui |
5 В |
12В |
24 В |
48 В |
|
Максимальный входной ток |
Ii |
500 мА |
750 мА |
174 мА |
60 мА |
|
Максимальная внутренняя ёмкость |
Сi |
3 нФ |
1 нФ |
0,9 нФ |
0,6 нФ |
|
Максимальная внутренняя индуктивность |
Li |
2 мкГн |
2 мкГн |
2 мкГн |
2 мкГн |
|
Артикул |
|
202 004 |
202 010 |
202 005 |
202 006 |
