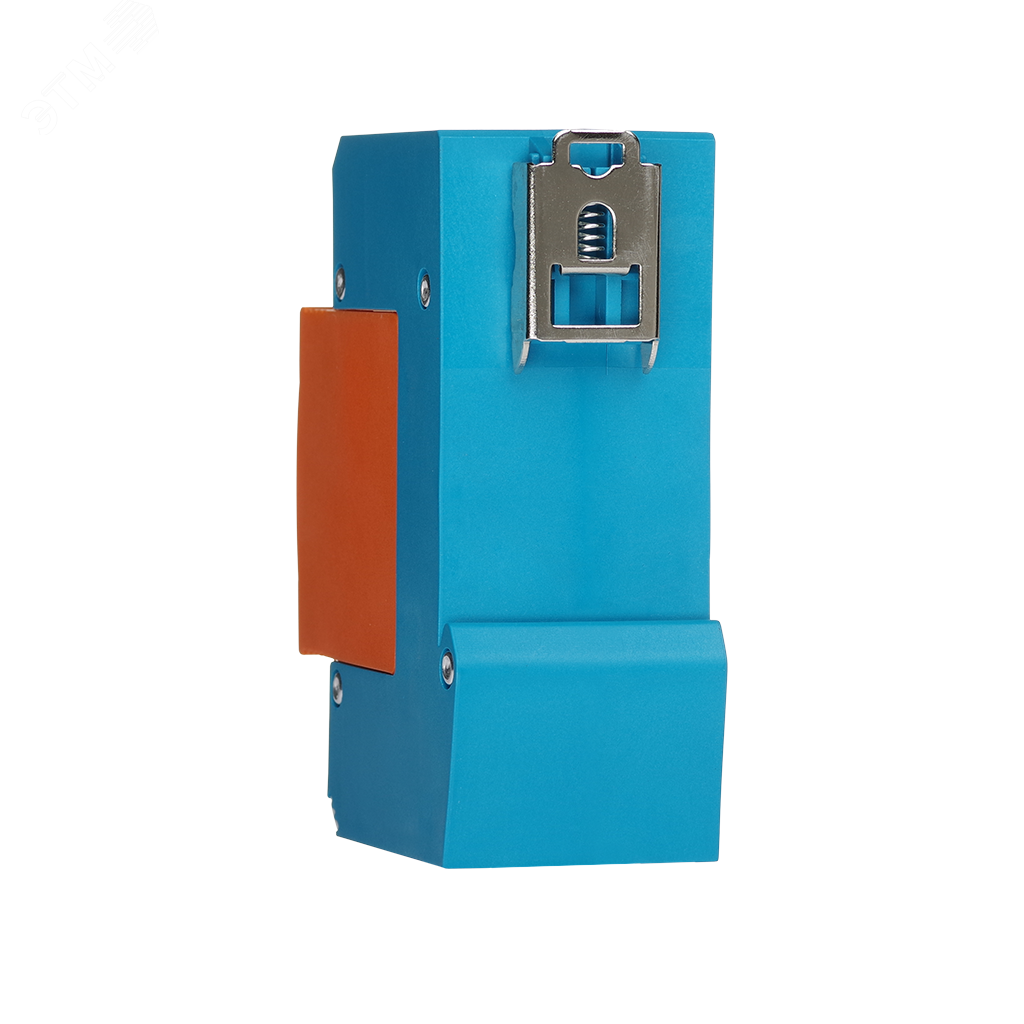

Мощное однополюсное УЗИП класса I+II коммутирующего типа со сменным модулем на основе мультиэлектродного газонаполненного разрядника и базы для подключения к сети.
УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II.
Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).

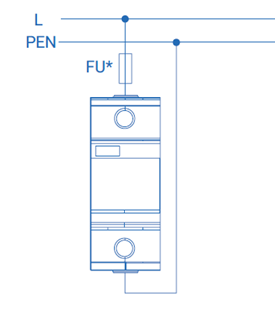

Предназначено для защиты фазного проводника L/N, L/PEN, L/PE.
Рекомендуемый номинал предохранителя не менее 125 А gL/gG.
УЗИП снабжено
- визуальным индикатором;
- контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).
Технические характеристики
|
Наименование параметра |
РИФ-Э-I+II 385/30 (1)
|
РИФ-Э-I+II 255/25 c (3+1)
|
|
|
Тип системы заземления |
|
TN-C, TN-C-S, TN-S, TT, IT |
|
|
Максимальное длительное рабочее напряжение |
UC |
385 В |
|
|
Импульсный ток (10/350 мкс) |
Iimp |
30 кА |
|
|
Номинальный̆ разрядный̆ ток (8/20 мкс) |
In |
50 кА |
|
|
Максимальный̆ разрядный̆ ток (8/20 мкс) |
Imax |
75 кА |
|
| Уровень напряжения защиты | Up |
≤1,5 кВ |
|
| Способность гашения сопровождающего тока | If |
5 кА |
|
| Время срабатывания | ta |
≤100 нс |
|
| Диапазон рабочих температур | Tu |
От -40°С до +80°С |
|
|
Категория исполнения (ГОСТ 14254) |
IP 20 |
||
| Способ монтажа | DIN-рейка 35 мм | ||
| Сечение подключаемых проводников | 4 мм2 -35 мм2 | ||
| Контакт дистанционной сигнализации | с | - | Переключающий контакт |
| Питание контакта дистанционной сигнализации, перем. ток | - | 250 В/0,5 А | |
| Питание контакта дистанционной сигнализации, пост. ток | - |
250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А |
|
|
Сечение подключаемых проводников для клемм дистанционной сигнализации |
- | Макс. 1,5 мм2 | |
| Артикул | 111 008 | 111 108 | |
