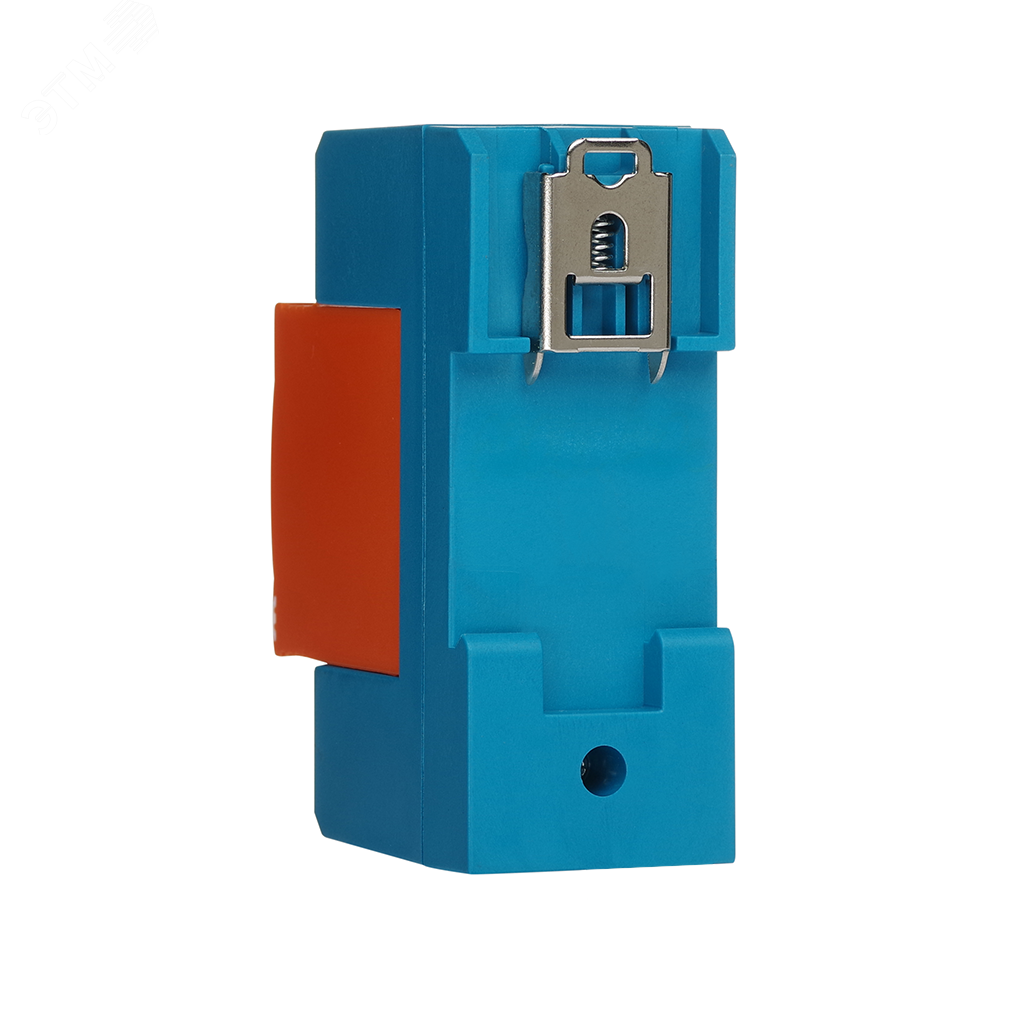

Двухполюсное УЗИП класса II ограничивающего типа.
УЗИП выполнено в виде двух сменных варисторных модулей и базы для подключения к сети.
Устанавливается в пределах 1-2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122.
Предназначено для защиты двухпроводной системы постоянного тока.
УЗИП снабжено
- терморасцепителем;
- визуальным индикатором;
- контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).
Технические характеристики
| Наименование параметра | РИФ-Э-II 1000DC/15 | РИФ-Э-II 1000DC/15 с | |
|
Номинальное рабочее напряжение DC |
Un |
1000 В |
|
|
Максимальное длительное рабочее напряжение DC |
UC |
1060 В |
|
|
Номинальный̆ разрядный̆ ток (8/20 мкс) |
In |
15 кА |
|
|
Максимальный̆ разрядный̆ ток (8/20 мкс) |
Imax |
40 кА |
|
| Допустимый ток короткого замыкания | Isc |
1000 А |
|
| Уровень напряжения защиты при In | Up | ≤ 4,0 кВ | |
| Время срабатывания | ta | ≤25 нс | |
| Диапазон рабочих температур | Tu | от -40°С до +80°С | |
|
Категория исполнения |
IP20 |
||
| Способ монтажа | DIN-рейка 35 мм | ||
| Сечение подключаемых проводников | 4 мм2 -35 мм2 | ||
| Контакт дистанционной сигнализации | с | - | Переключающий контакт |
| Питание контакта дистанционной сигнализации, перем. ток | - | 250 В/0,5 А | |
| Питание контакта дистанционной сигнализации, пост. ток | - |
250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А |
|
|
Сечение подключаемых проводников для клемм дистанционной сигнализации |
- | Макс. 1,5 мм2 | |
| Артикул | 122 013 | 122 113 | |
