УЗИП для систем электроснабжения Переменного тока Постоянного тока

Тип УЗИП I класс I+II класс II класс III класс I+II+III класс

Для защиты Двухпроводной системы Однопроводной системы

Тип УЗИП I класс II класс

Номинальное рабочее напряжение, Un 24 В 48 В 110 В 220 В 600 В 1000 В

Импульсный ток (10/350 мкс) на полюс 4 кА 6,25 кА 8 кА

Номинальный разрядный ток (8/20 мкс) на полюс 10 кА 15 кА 20 кА

Максимальный разрядный ток (8/20 мкс) на полюс 20 кА 30 кА 40 кА

Сеть питания 220 В 230 В 275 В 380 В

Система заземления TN-S TT TN-S, TT IT TN-C

Количество полюсов N+PE 1P 1P+N 2P 3P 3P+N 4P

Максимально длительное рабочее напряжение, Uc 200 В 255 В 275 В 320 В 385 В

Импульсный ток (10/350 мкс) 12,5 кА 20 кА 25 кА 30 кА 50 кА

Номинальный разрядный ток (8/20 мкс) 3 кА 10 кА 20 кА 40 кА 50 кА

Максимальный разрядный ток (8/20 мкс) 5 кА 20 кА 40 кА 65 кА 75 кА

Уровень напряжения защиты, Uр 0,3 кВ 0,4 кВ 0,8 кВ 1 кВ 1,15 кВ 1,25 кВ 1,5 кВ 2,5 кВ 4 кВ

Название фильтра

Применить

РИФ-Э-I 275/12,5 (1) / РИФ-Э-I 275/12,5 с (1)

Класс защиты I
Uc 275 B
Iimp 12,5 кА
In 40 кА

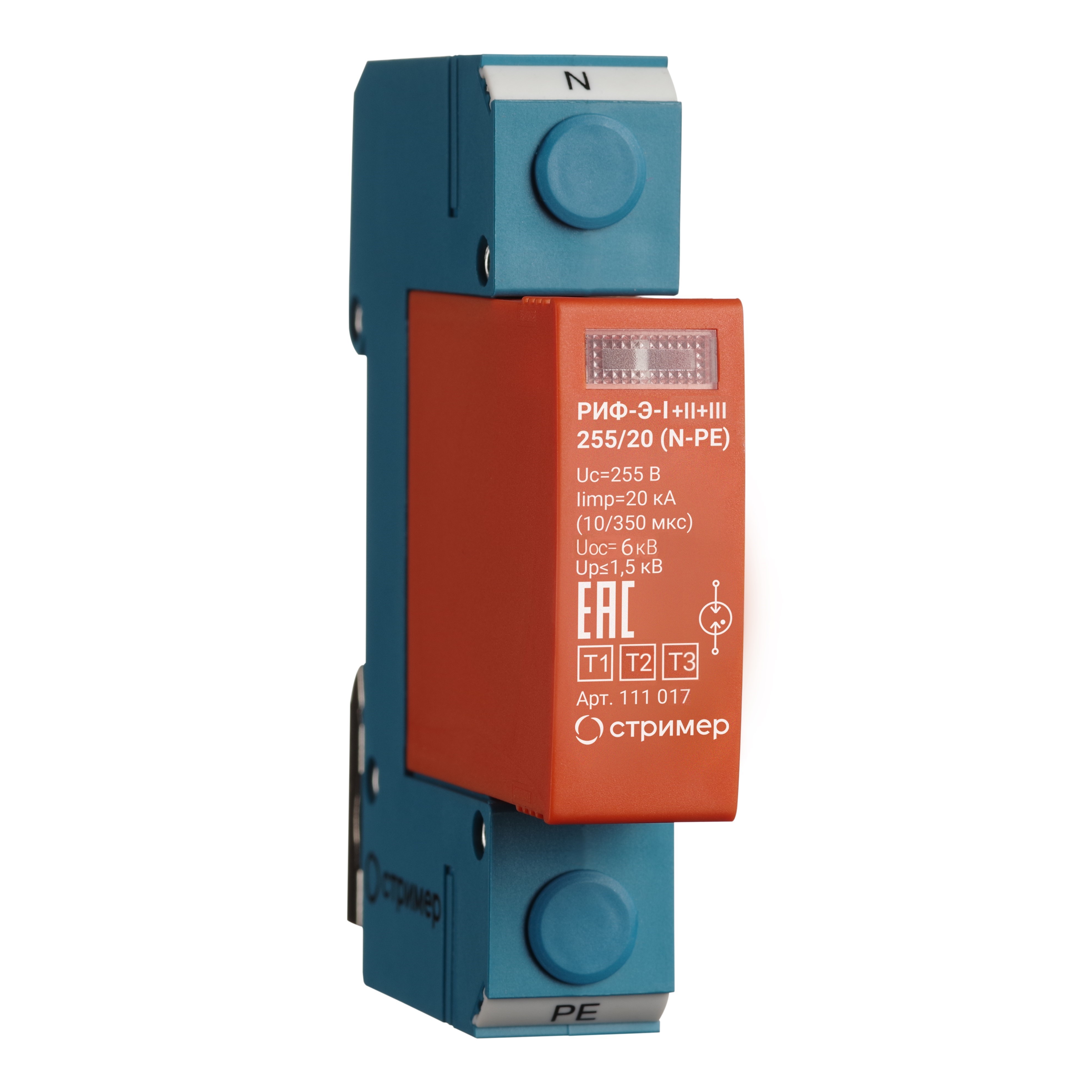

РИФ-Э-I 255/20 (N-PE)

Класс защиты I
Uc 255 B
Iimp 20 кА
In 40 кА

РИФ-Э-I+II 275/12,5 с (1+1) / РИФ-Э-I+II 275/12,5 (1+1)

Класс защиты I+II
Uc 275/255 B
Iimp 12,5 кА
In 40 кА / 40 кА

РИФ-Э-I+II 275/12,5 с (3+0) / РИФ-Э-I+II 275/12,5 (3+0)

Класс защиты I+II
Uc 275 B
Iimp 12,5 кА
In 40 кА

РИФ-Э-I+II 275/12,5 с (4+0) РИФ-Э-I+II 275/12,5 (4+0)

Класс защиты I+II
Uc 275 B
Iimp 12,5 кА
In 40 кА

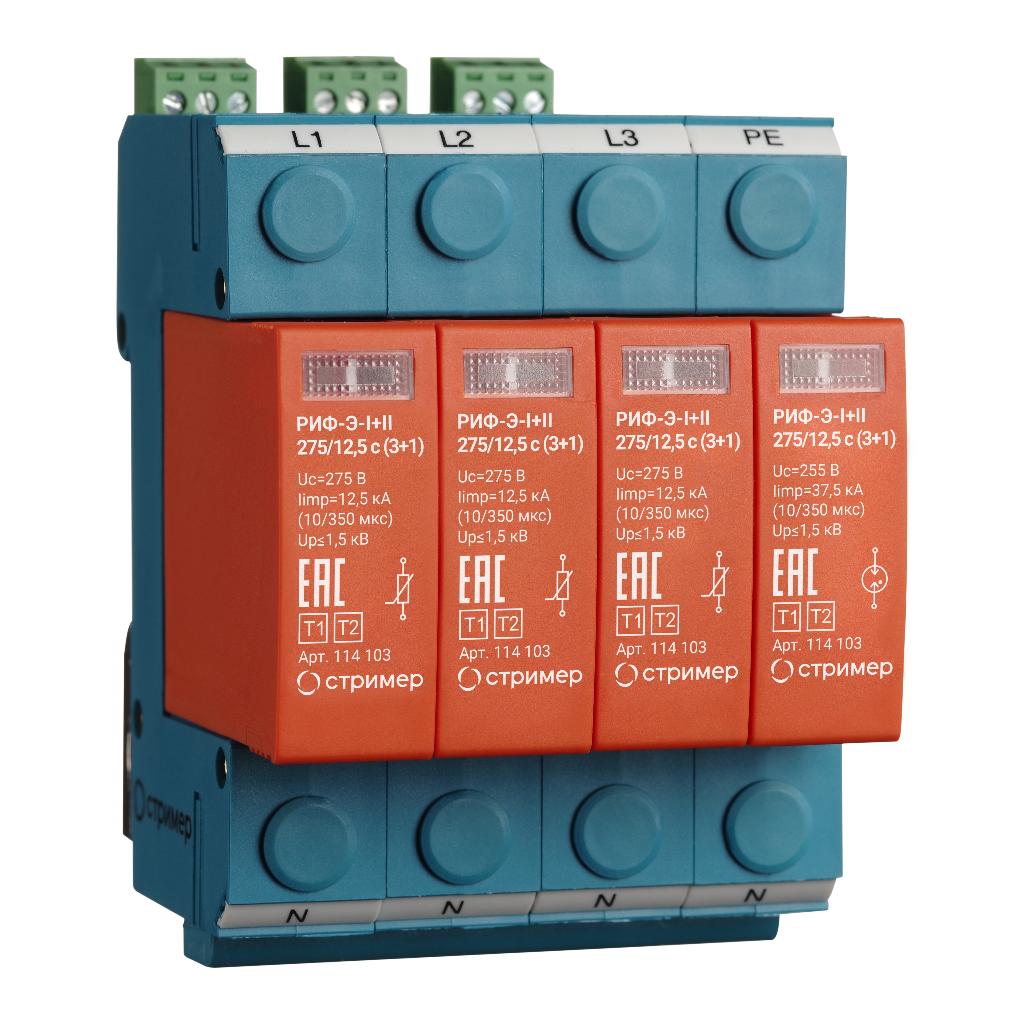

РИФ-Э-I+II 275/12,5 с (3+1) РИФ-Э-I+II 275/12,5 (3+1)

Класс защиты I+II
Uc 275 В / 255 В
Iimp 12,5 кА
In 40 кА / 50 кА

РИФ-Э-I+II 320/25 с (1) / РИФ-Э-I+II 320/25 (1)

Класс защиты I+II
Uc 320 B
Iimp 25 кА
In 50 кА

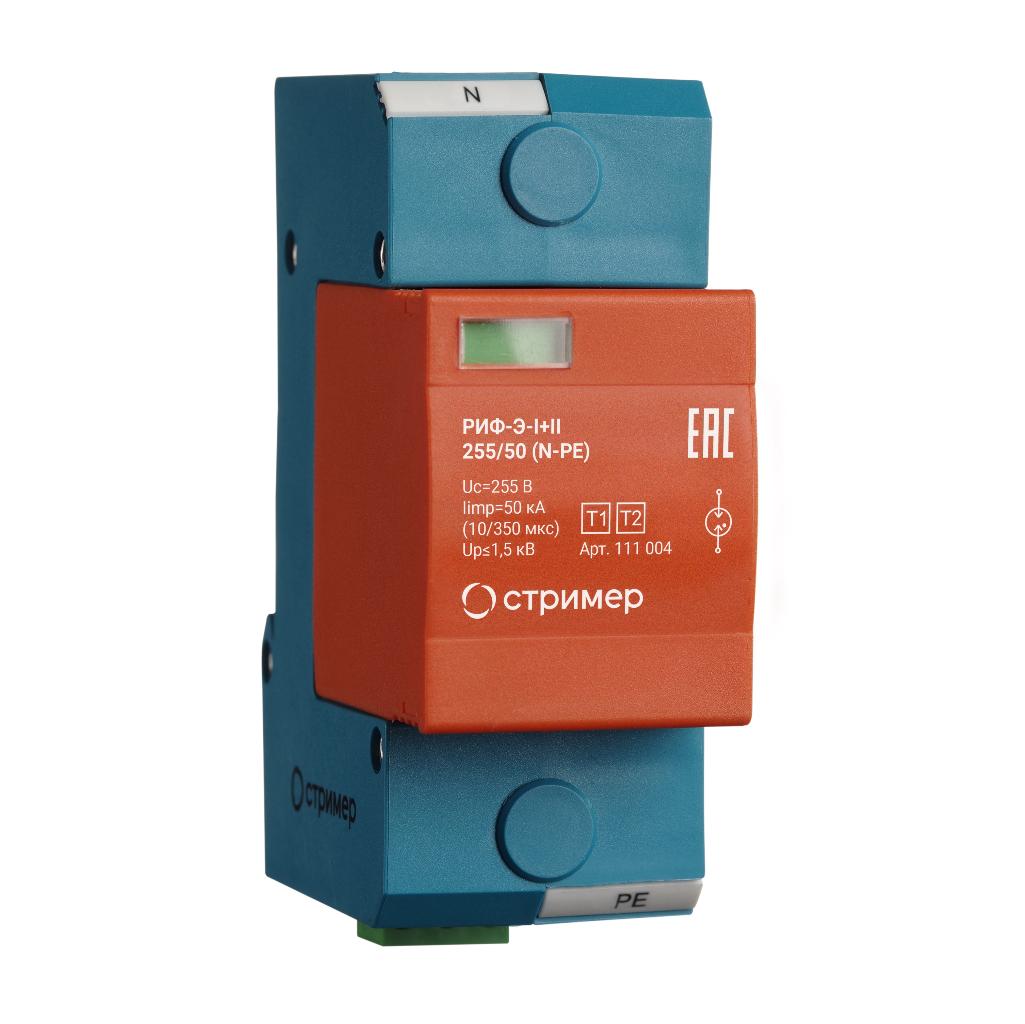

РИФ-Э-I+II 255/50 (N-PE)

Класс защиты I + II
Uc 255 B
Iimp 50 кА
In 50 кА

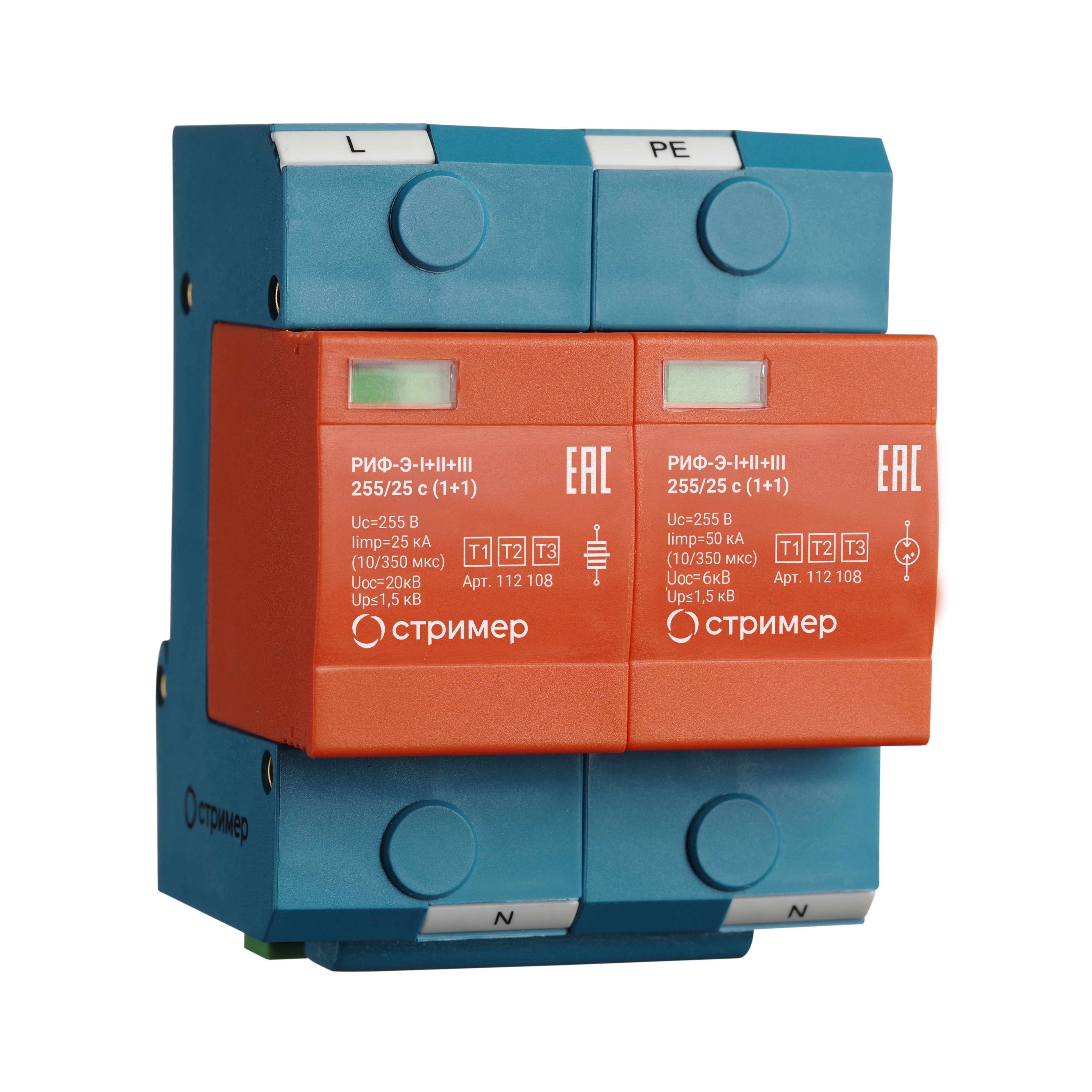

РИФ-Э-I+II 255/25 с (1+1) / РИФ-Э-I+II 255/25 (1+1)

Класс защиты I+II
Uc 255 B
Iimp 25 кА
In 50 кА / 50 кА

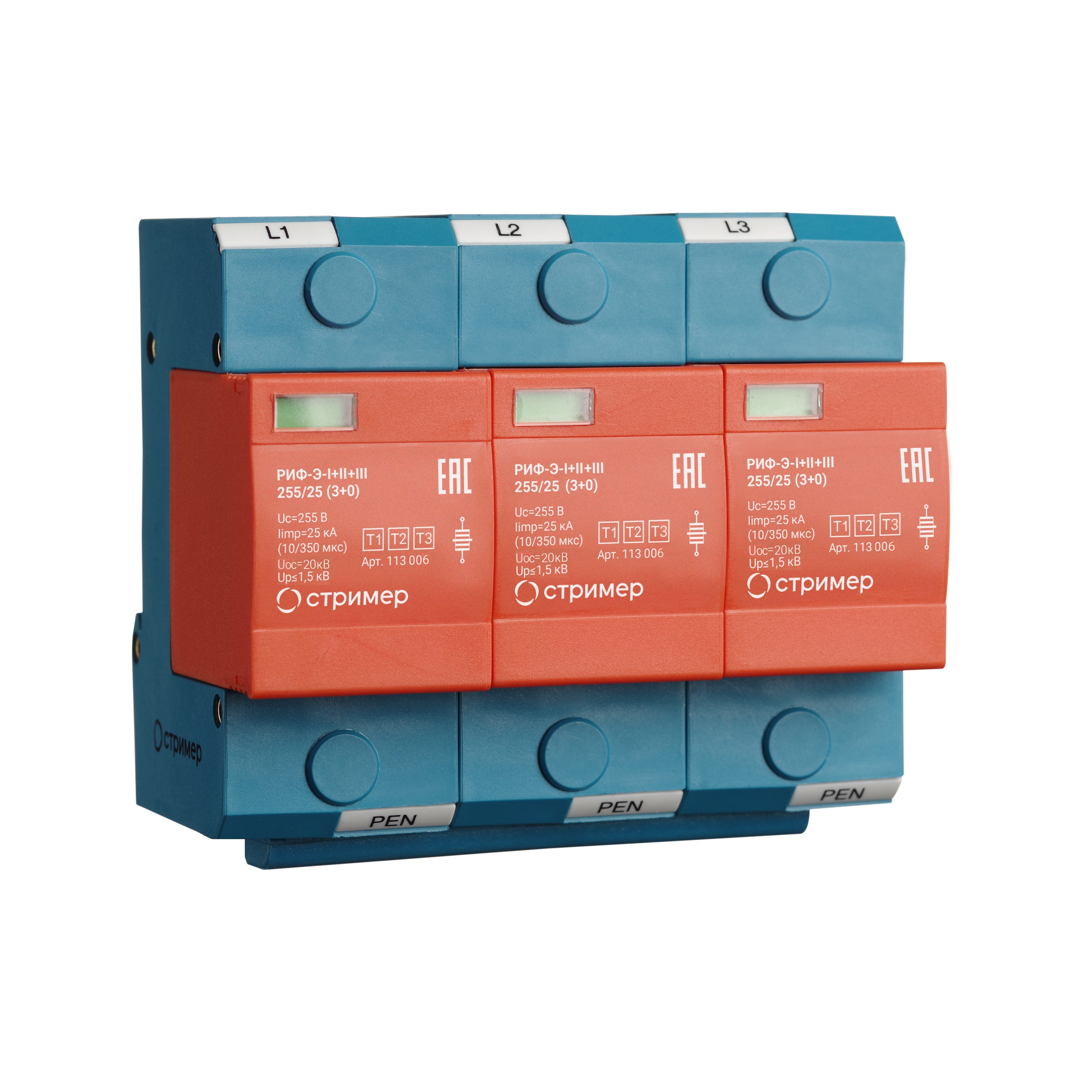

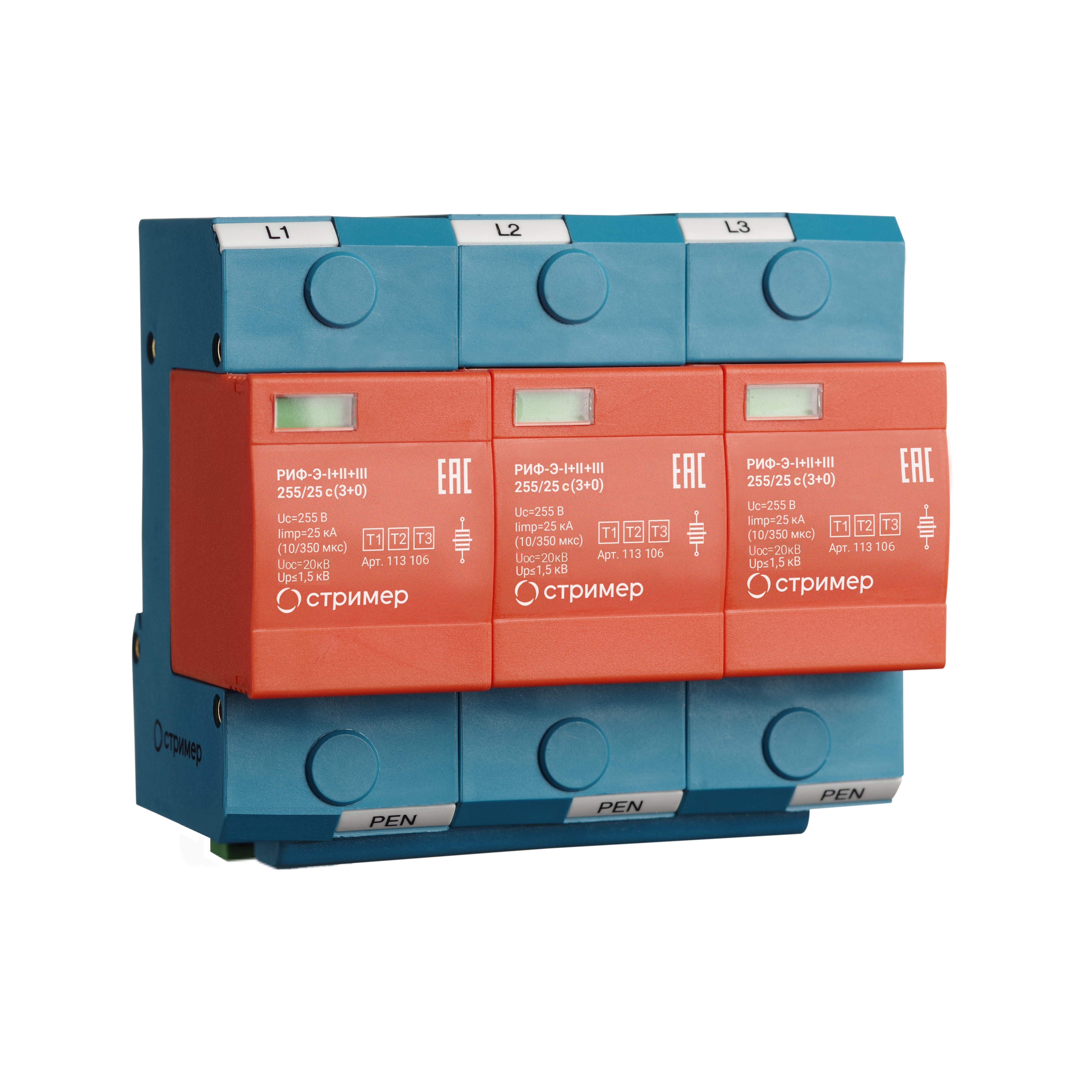

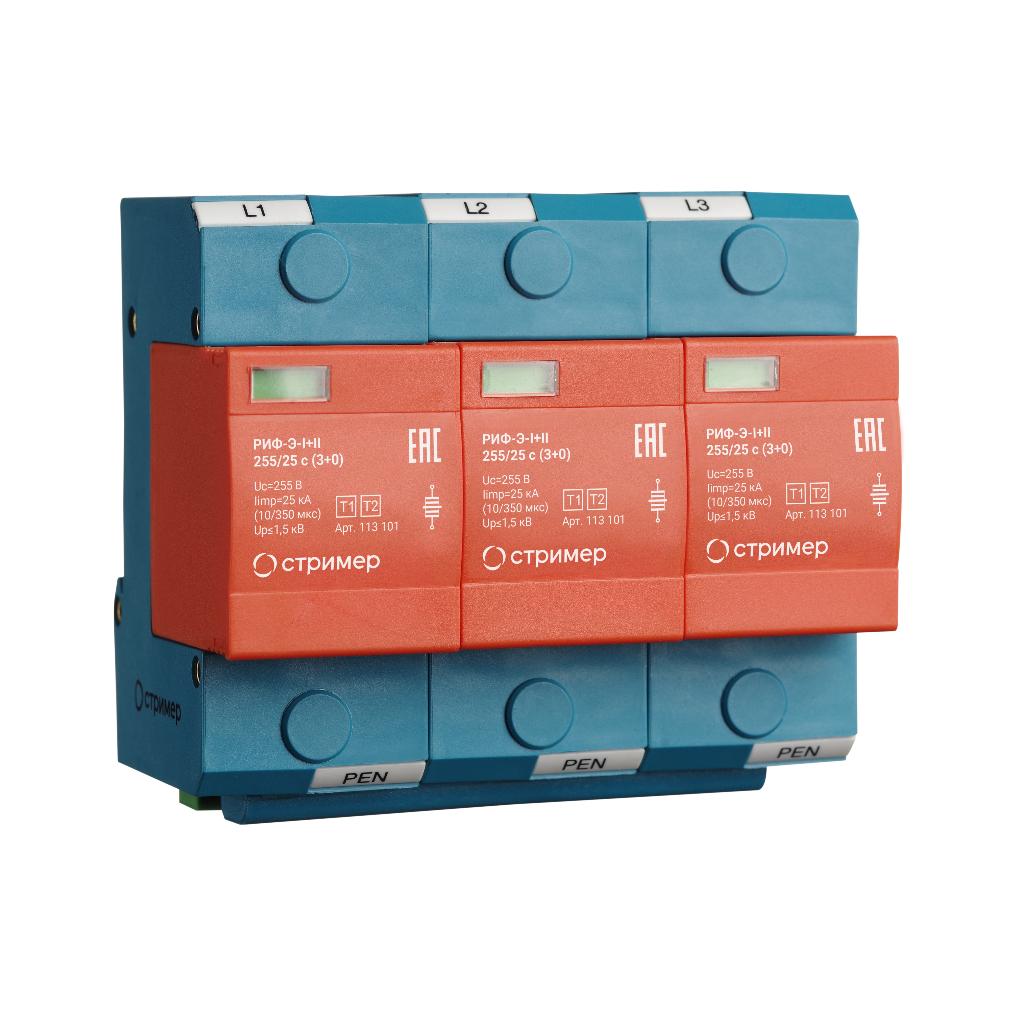

РИФ-Э-I+II 255/25 с (3+0) / РИФ-Э-I+II 255/25 (3+0)

Класс защиты I+II
Uc 255 B
Iimp 25 кА
In 50 кА

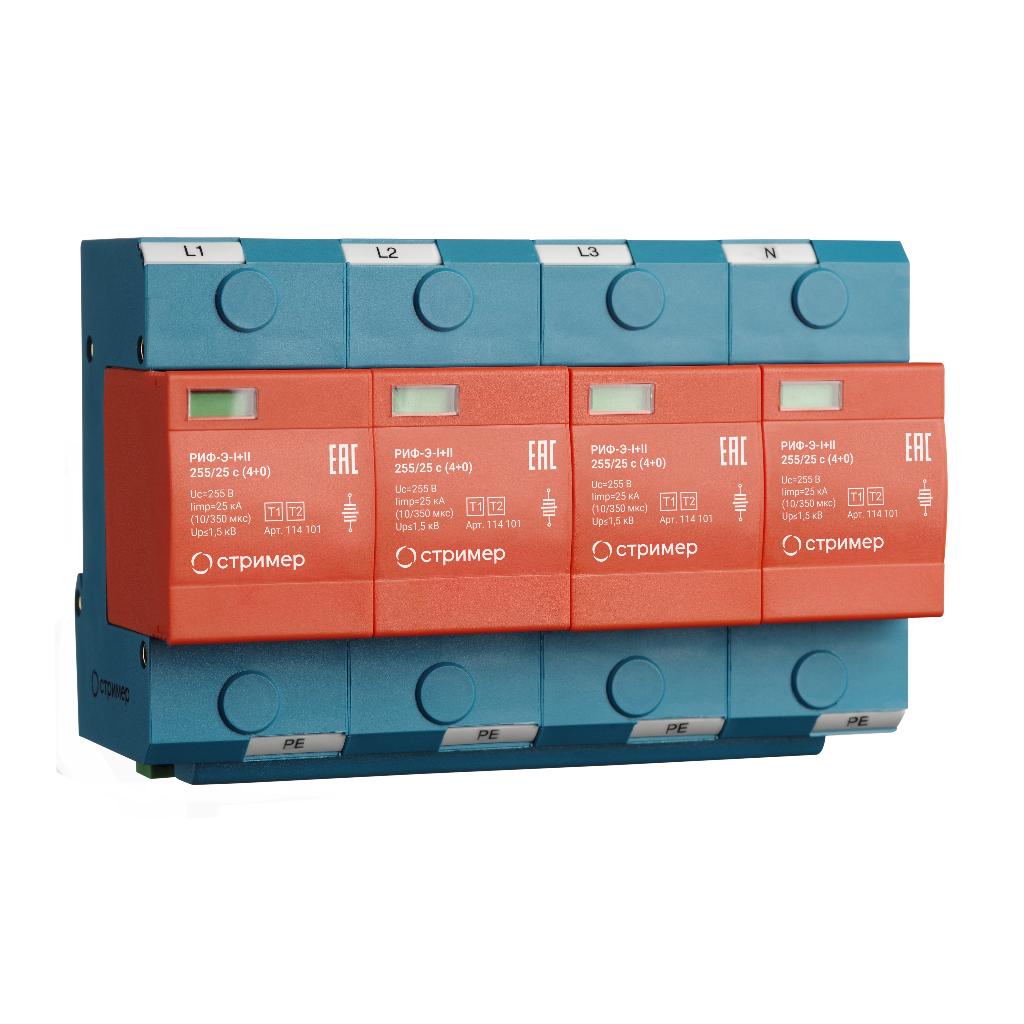

РИФ-Э-I+II 255/25 с (4+0) / РИФ-Э-I+II 255/25 (4+0)

Класс защиты I+II
Uc 255 B
Iimp 25 кА
In 50 кА

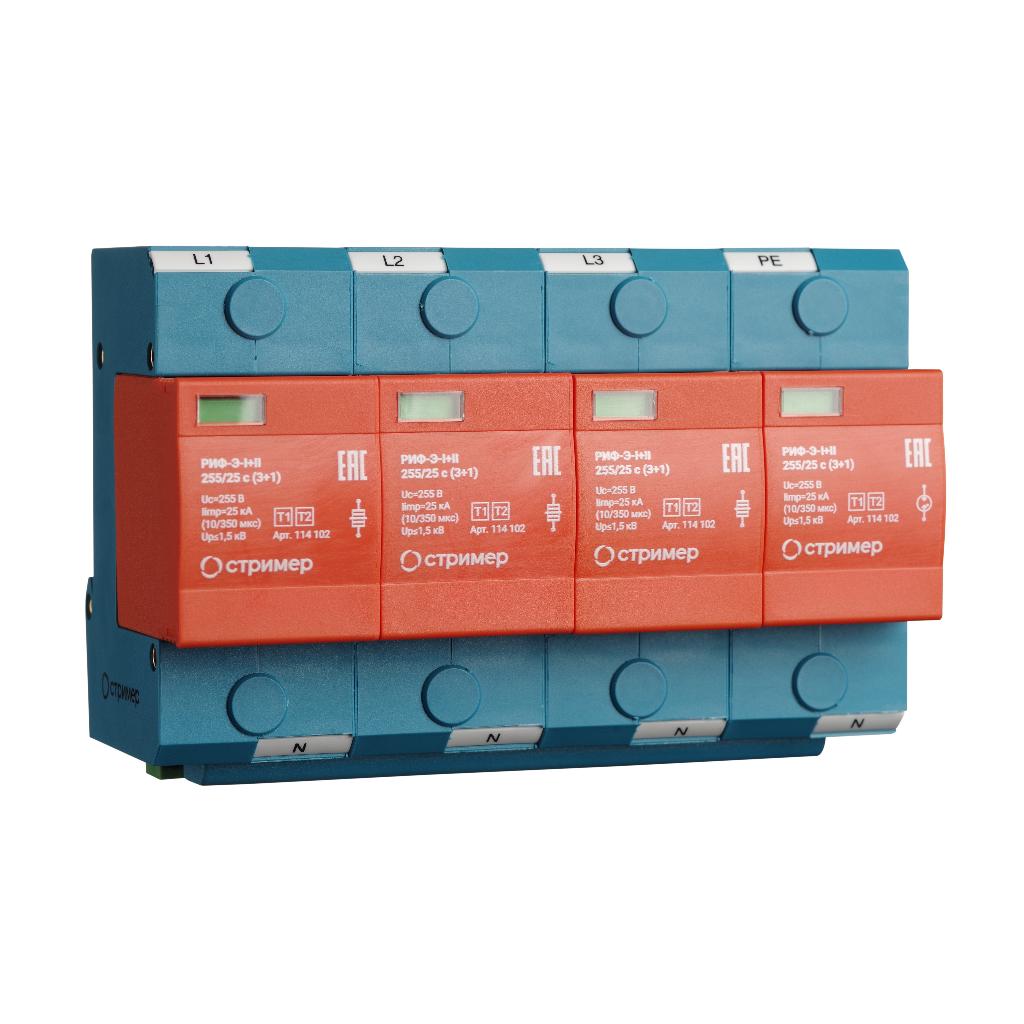

РИФ-Э-I+II 255/25 с (3+1) / РИФ-Э-I+II 255/25 (3+1)

Класс защиты I+II
Uc 255 B
Iimp 25 кА
Imax 50 кА / 50 кА

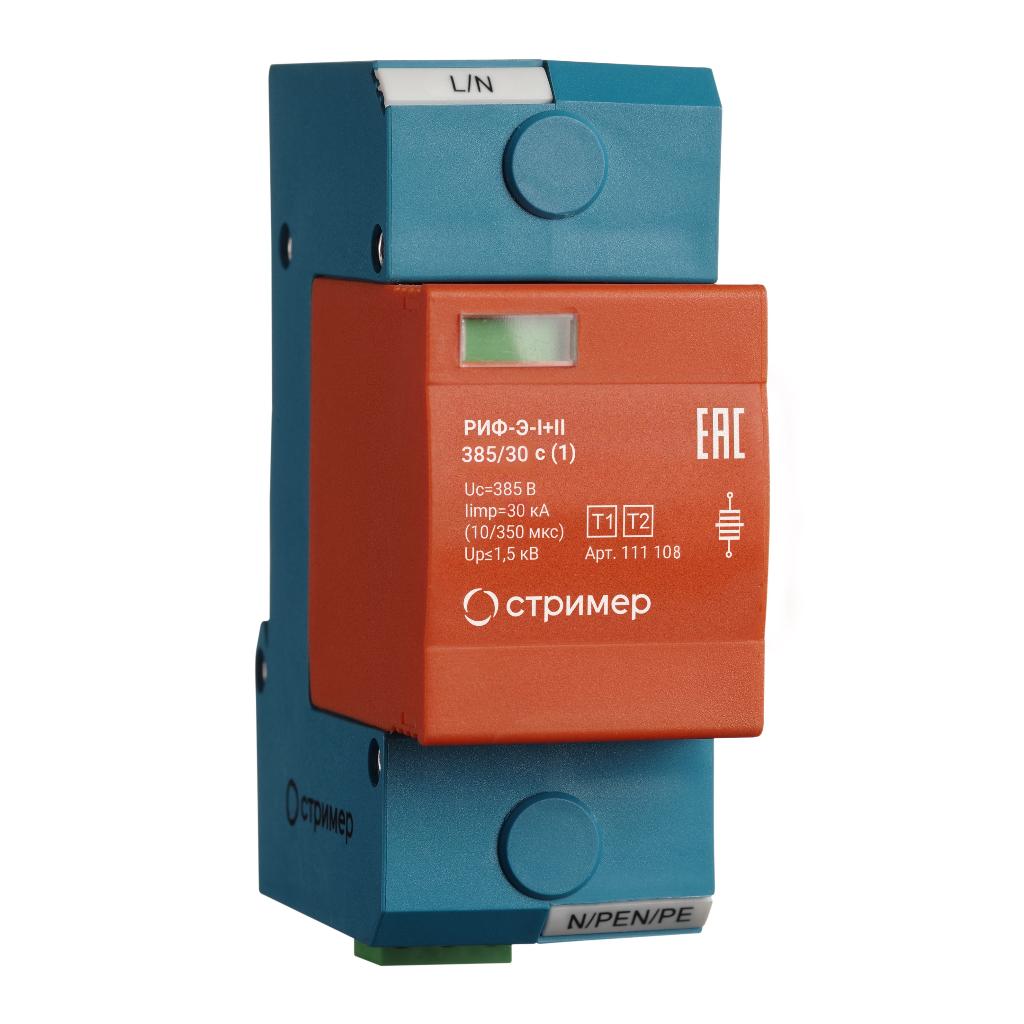

РИФ-Э-I+II 385/30 с (1) / РИФ-Э-I+II 385/30 (1)

Класс защиты I+II
Uc 385 B
Iimp 30 кА
In 50 кА

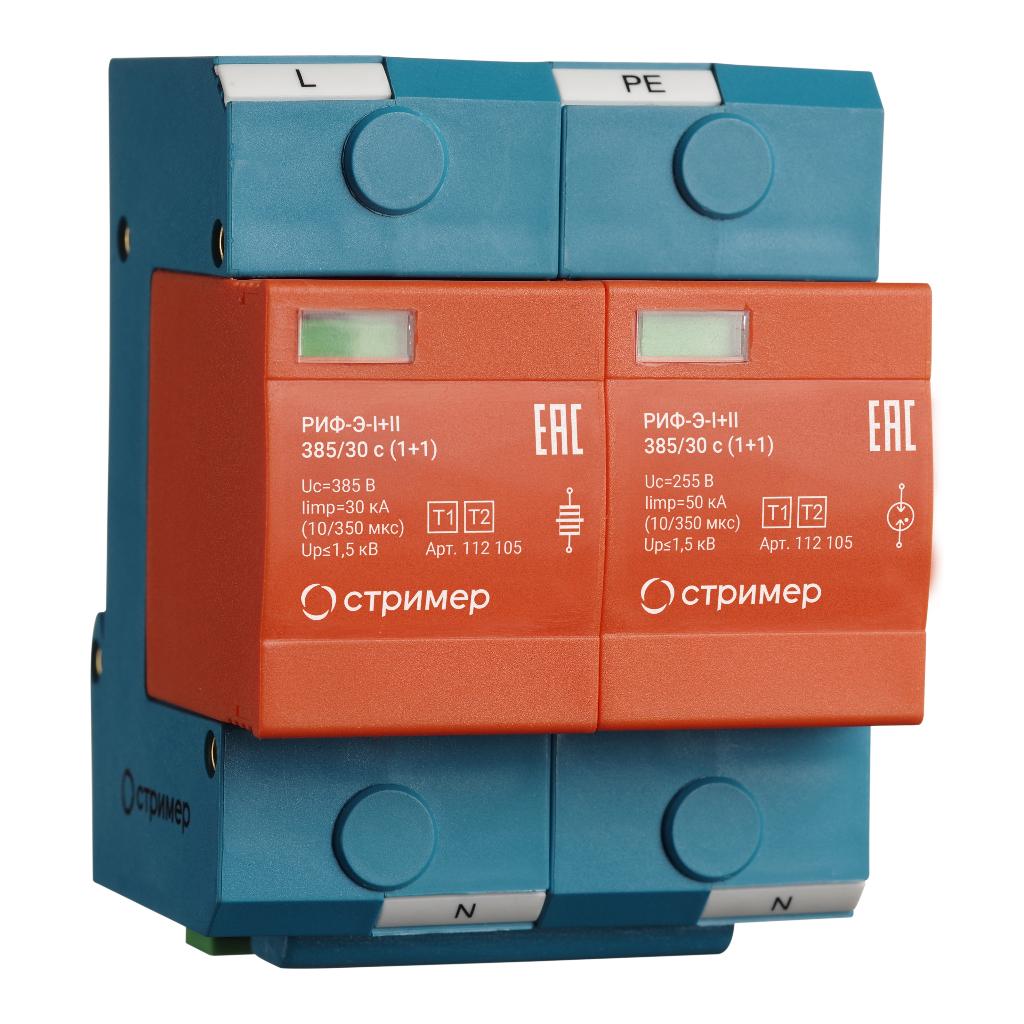

РИФ-Э-I+II 385/30 с (1+1) / РИФ-Э-I+II 385/30 (1+1)

Класс защиты I+II
Uc 385 В / 255 В
Iimp 30 кА / 50 кА
In 50 кА / 50 кА

РИФ-Э-I+II 385/30 с (3+0) / РИФ-Э-I+II 385/30 (3+0)

Класс защиты I+II
Uc 385 В
Iimp 30 кА
In 50 кА

РИФ-Э-I+II 385/30 с (3+1) / РИФ-Э-I+II 385/30 (3+1)

Класс защиты I+II
Uc 385 В / 255 В
Iimp 30 кА / 50 кА
In 50 кА / 50 кА

РИФ-Э-I+II 385/30 с (4+0) / РИФ-Э-I+II 385/30 (4+0)

Класс защиты I+II
Uc 385 В
Iimp 30 кА
In 50 кА

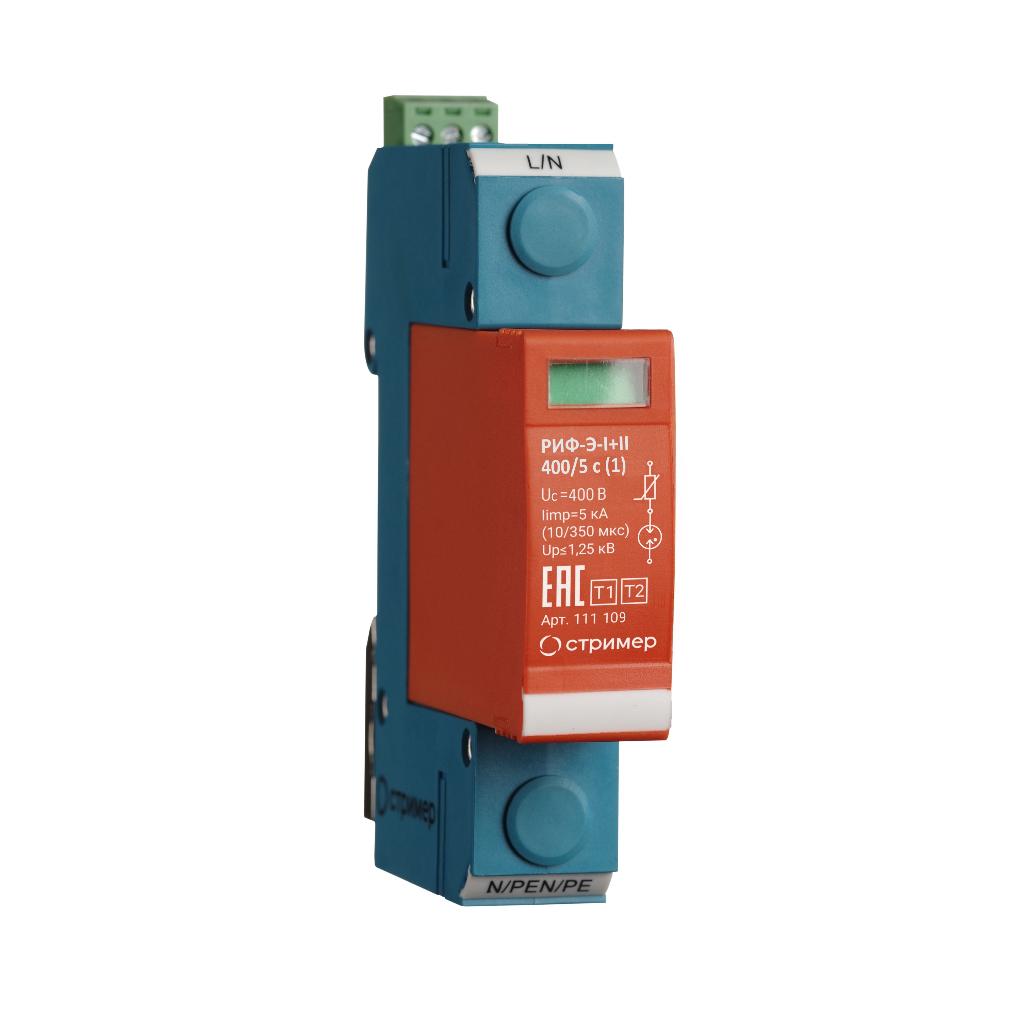

РИФ-Э-I+II 400/5 c (1) / РИФ-Э-I+II 400/5 (1)

Класс защиты I+II
Uc 400 В
Iimp 5 кА
In 10 кА

РИФ-Э-I+II 255/25 (2+0) / РИФ-Э-I+II 255/25 с (2+0)

Класс защиты I+II
Uc 255 B
Iimp 25 кА
In 50 кА

РИФ-Э-I+II 255/25 с (2+0)

Класс защиты I+II
Uc 255 B
Iimp 25 кА
In 50 кА / 50 кА

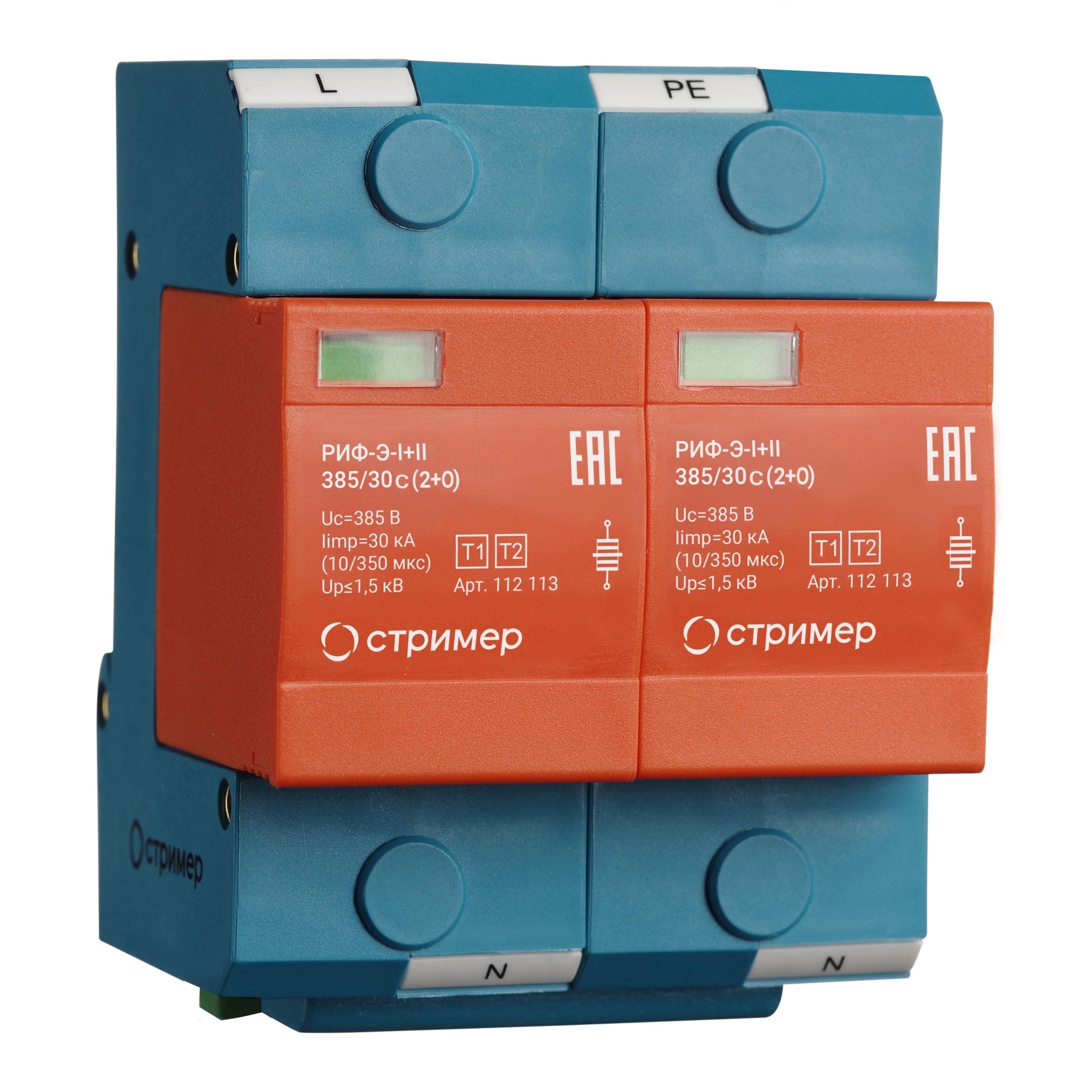

РИФ-Э-I+II 385/30 (2+0) / РИФ-Э-I+II 385/30 с (2+0)

Класс защиты I+II
Uc 385 В
Iimp 30 кА
In 50 кА

РИФ-Э-I+II 385/30 с (2+0)

Класс защиты I+II
Uc 385 В
Iimp 30 кА
In 50 кА

РИФ-Э-I+II 275/12,5 (2+0) / РИФ-Э-I+II 275/12,5 с (2+0)

Класс защиты I+II
Uc 275 B
Iimp 12,5 кА
In 40 кА

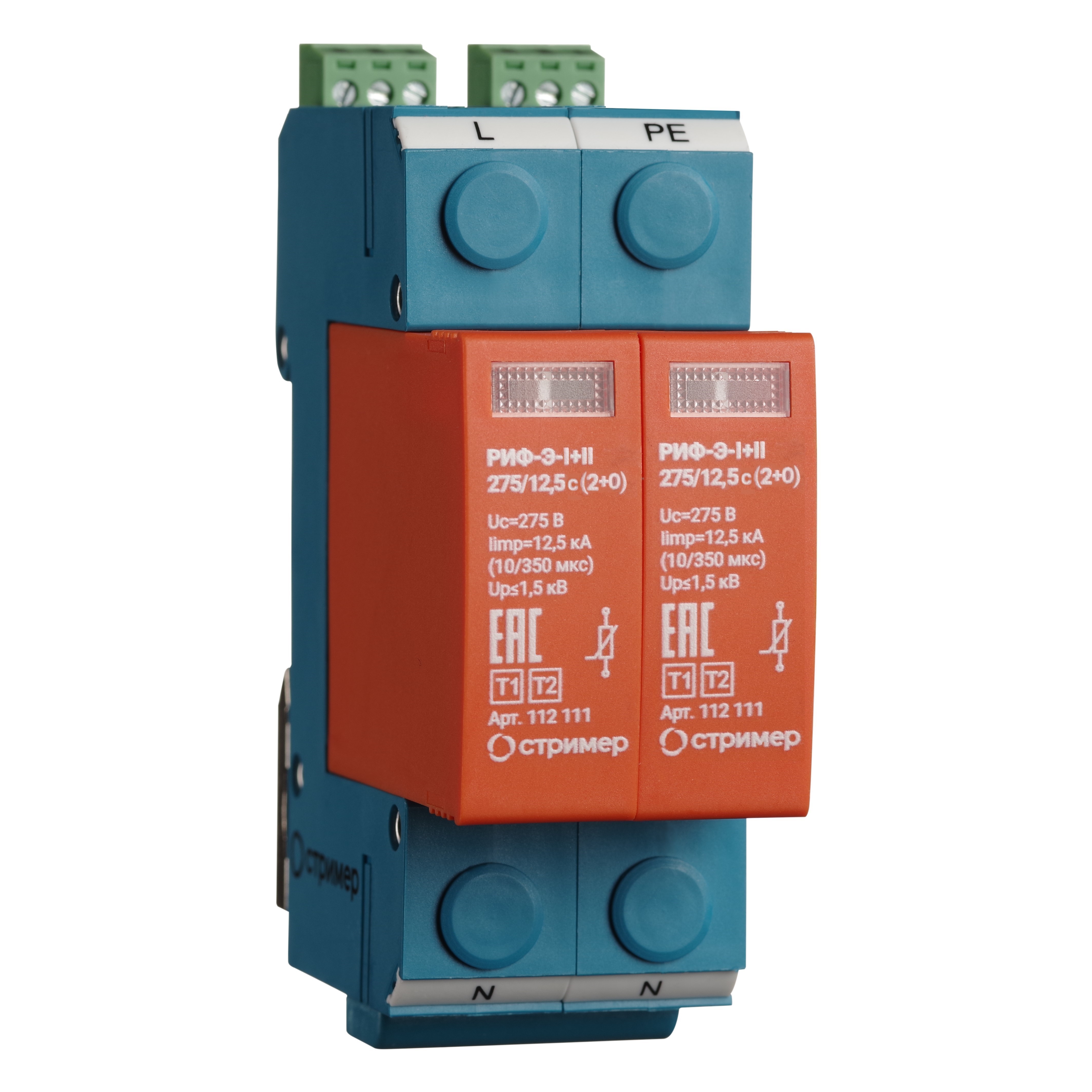

РИФ-Э-I+II 275/12,5 с (2+0)

Класс защиты I+II
Uc 275 B
Iimp 12,5 кА
In 40 кА / 40 кА

РИФ-Э-II 320/20 c (1) РИФ-Э-II 320/20 (1)

Класс защиты II
Uc 320 B
In 20 кА
Imax 40 кА

РИФ-Э-II 275/20 c (1+1) РИФ-Э-II 275/20 (1+1)

Класс защиты II
Uc 275 B / 255 В
In 20 кА / 40 кА
Imax 40 кА / 65 кА

РИФ-Э-II 275/20 c (3+0) РИФ-Э-II 275/20 (3+0)

Класс защиты II
Uc 275 B
In 20 кА
Imax 40 кА

РИФ-Э-II 275/20 c (4+0) РИФ-Э-II 275/20 (4+0)

Класс защиты II
Uc 275 B
In 20 кА
Imax 40 кА

РИФ-Э-II 275/20 c (3+1) РИФ-Э-II 275/20 (3+1)

Класс защиты II
Uc 275/255 B
In 20/40 кА
Imax 40/65 кА

РИФ-Э-II 255/40 (N-PE)

Класс защиты II
Uc 255 B
In 40 кА
Imax 65 кА

РИФ-Э-II 200/20 с (1) / РИФ-Э-II 200/20 (1)

Класс защиты II
Uc 200 B
In 40 кА
Imax 65 кА

РИФ-Э-II 275/20 с (2+0) / РИФ-Э-II 275/20 (2+0)

Класс защиты II
Uc 275 B
In 20 кА
Imax 40 кА

РИФ-Э-II хDC/x с / РИФ-Э-II хDC/x

Класс защиты II
Un 24 В – 220 В
In 10-20 кА
Imax 20-40 кА

РИФ-Э-II 600DC/20 с / РИФ-Э-II 600DC/20

Класс защиты II
Un 600 В
In 20 кА
Imax 40 кА

РИФ-Э-II 600DC/20 с–3P / РИФ-Э-II 600DC/20–3P

Класс защиты II
Un 600 В
In 20 кА
Imax 40 кА

РИФ-Э-II 1000DC/15 с / РИФ-Э-II 1000DC/15

Класс защиты II
Un 1000 В
In 15 кА
Imax 40 кА

РИФ-Э-II 1000DC/20 с–3P / РИФ-Э-II 1000DC/20–3P

Класс защиты II
Un 1000 В
In 20 кА
Imax 40 кА

РИФ-Э-III 320/3 с (1+1)

Класс защиты III
Uc 320 B
In 3-5 кА
Up ≤1.15 кВ

РИФ-Э-III 320/3 с (3+1) РИФ-Э-III 320/3 (3+1)

Класс защиты III
Uc 320 B / 440 В
In 3-5 кА
Up ≤1.15 кВ

РИФ-Э-I+II 48=/4 c / РИФ-Э-I+II 48=/4

Класс защиты I+II
Iimp 4 кА
In 15 кА
Imax 30 кА

РИФ-Э-I+II 600DC/8 с-3P / РИФ-Э-I+II 600DC/8-3P

Класс защиты I+II
Un 600 В
Iimp 16 кА
In 20 кА

РИФ-Э-I+II 1000DC/6,25 с-3P / РИФ-Э-I+II 1000DC/6,25-3P

Класс защиты I+II
Un 1000 В
Iimp 12,5 кА
In 20 кА

РИФ-Э-II+III 275/10 с (1+1) / РИФ-Э-II+III 275/10 (1+1)

Класс защиты II+III
Uc 275/255 В
Uoc 6/10 кВ
In 10/20 кА
Up ≤1,0 кВ

РИФ-Э-II+III 275/10 с (3+1) / РИФ-Э-II+III 275/10 (3+1)

Класс защиты II+III
Uc 275/255 В
Uoc 6/10 кВ
In 10/20 кА
Up ≤1,0 кВ

РИФ-Э-I+II 275/12,5 (1+1)-LED

Класс защиты I+II
Uc 275 B
Iimp 12,5 kA
In 40 kA

РИФ-Э-II+III 385/5 (1+1)-LED

Класс защиты II+III
Uoc 10 кВ/20 кВ
Uc 385 В
Up ≤1,1 кВ
In 5 кА

РИФ-Д-I+II 275/7 (1+1)

Класс защиты I+II
Uc 275 B
Limp 7 кА
In 20 кА / 20 кА

РИФ-Э-I+II 400/5 c (1) / РИФ-Э-I+II 400/5 (1)

Класс защиты I+II
Uc 400 В
Iimp 5 кА
In 10 кА

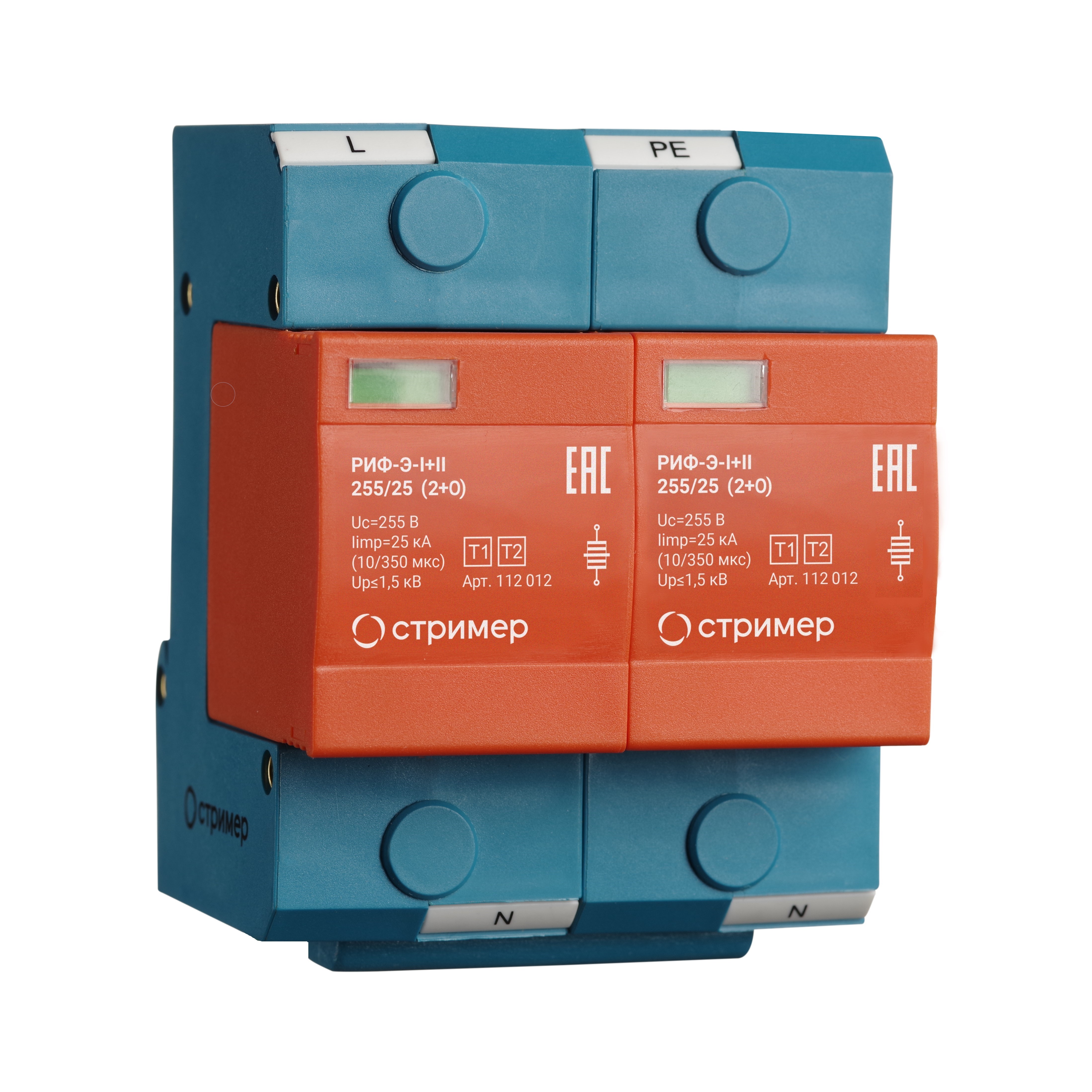

РИФ-Э-I+II 255/25 (2+0)

Класс защиты I+II
Uc 255 B
Iimp 25 кА
In 50 кА / 50 кА

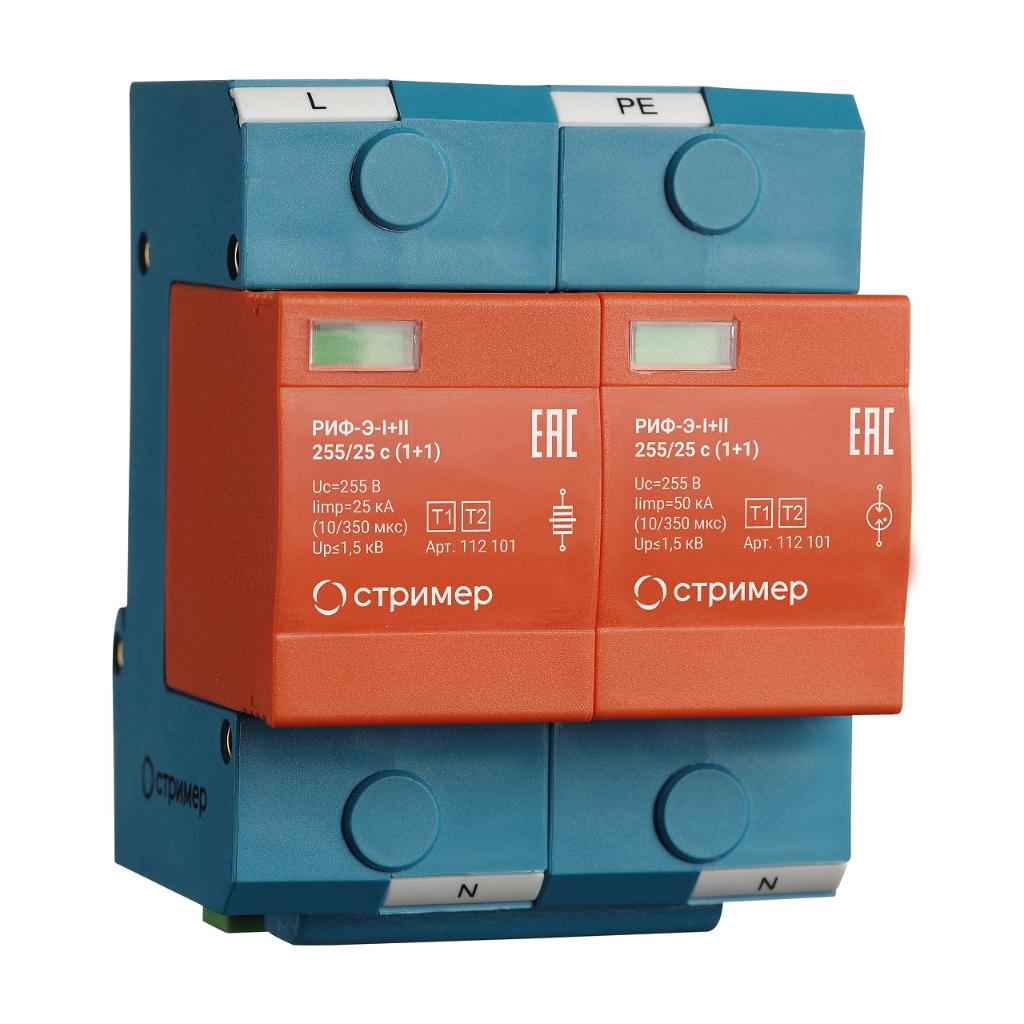

РИФ-Э-I+II 255/25 с (1+1) / РИФ-Э-I+II 255/25 (1+1)

Класс защиты I+II
Uc 255 B
Iimp 25 кА
In 50 кА / 50 кА

РИФ-Э-I+II+III 385/30 (1) / РИФ-Э-I+II 385/30 с (1)

Класс защиты I+II+III
Uc 385 B
Iimp 30 кА
In 50 кА

РИФ-Э-I+II 255/25 с (2+0)

Класс защиты I+II
Uc 255 B
Iimp 25 кА
In 50 кА / 50 кА

РИФ-Э-I+II 255/25 с (3+0) / РИФ-Э-I+II 255/25 (3+0)

Класс защиты I+II
Uc 255 B
Iimp 25 кА
In 50 кА

РИФ-Э-I+II 255/25 с (3+1) / РИФ-Э-I+II 255/25 (3+1)

Класс защиты I+II
Uc 255 B
Iimp 25 кА
Imax 50 кА / 50 кА

РИФ-Э-I+II 255/25 с (4+0) / РИФ-Э-I+II 255/25 (4+0)

Класс защиты I+II
Uc 255 B
Iimp 25 кА
In 50 кА

РИФ-Э-I+II 255/50 (N-PE)

Класс защиты I + II
Uc 255 B
Iimp 50 кА
In 50 кА

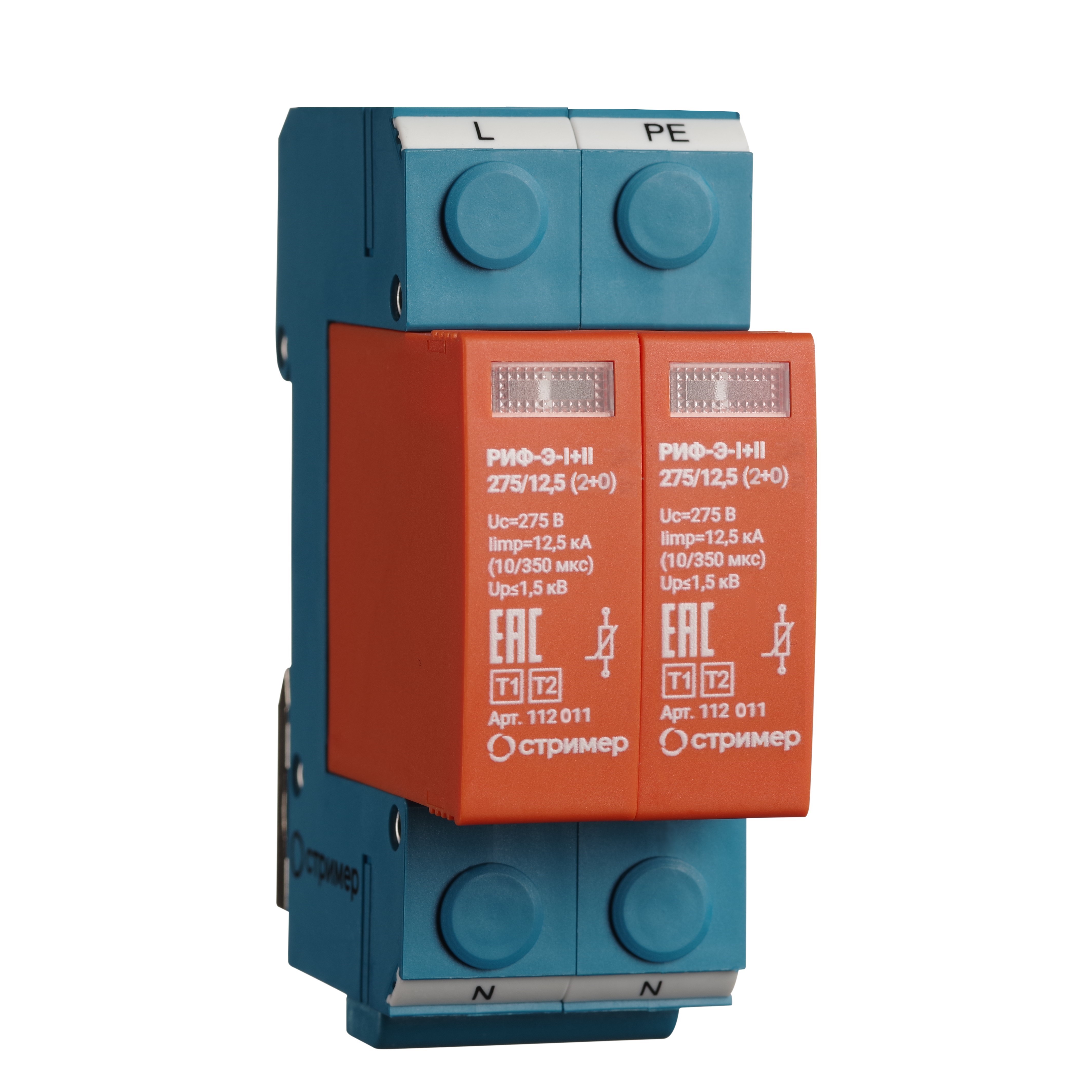

РИФ-Э-I+II 275/12,5 (2+0)

Класс защиты I+II
Uc 275 B
Iimp 12,5 кА
In 40 кА

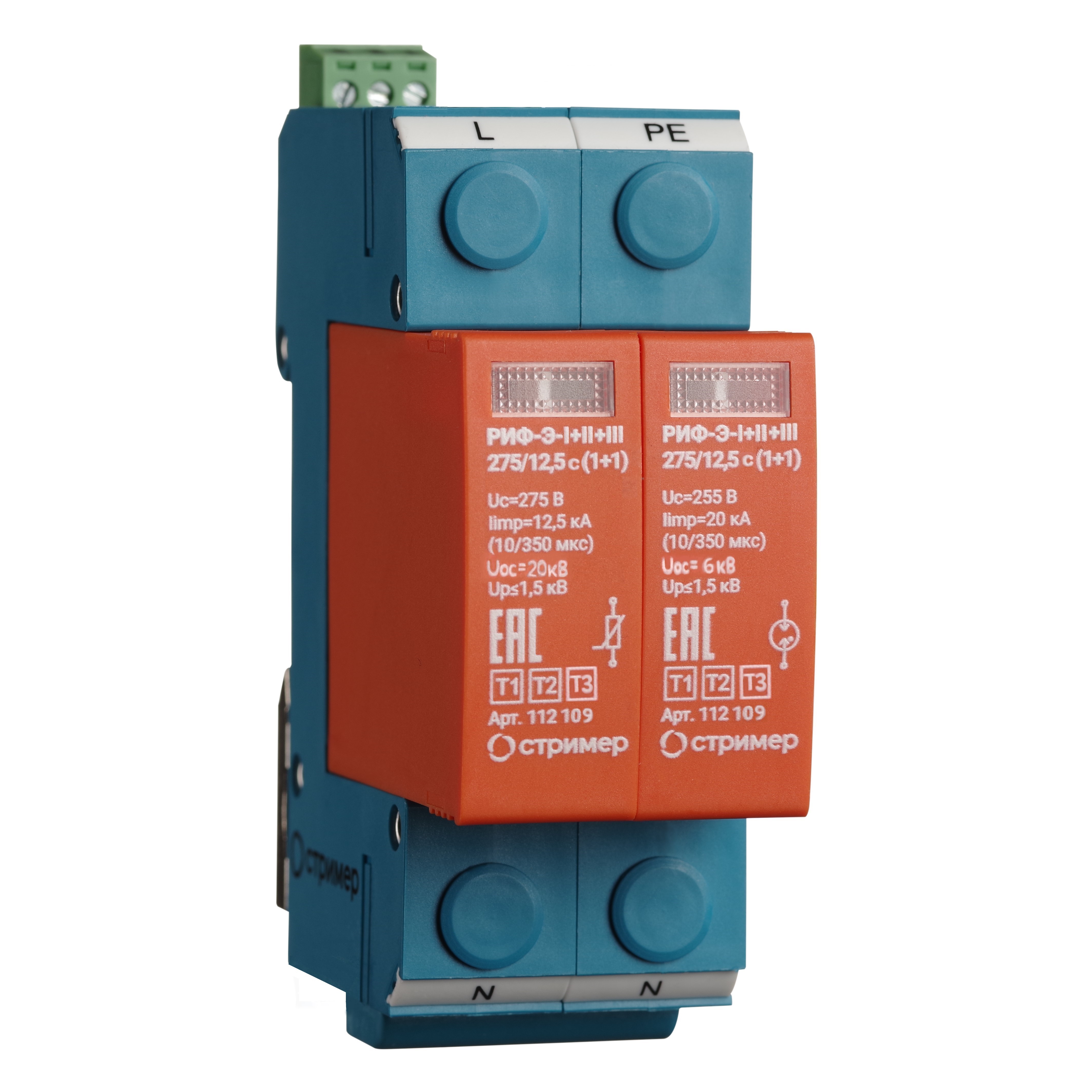

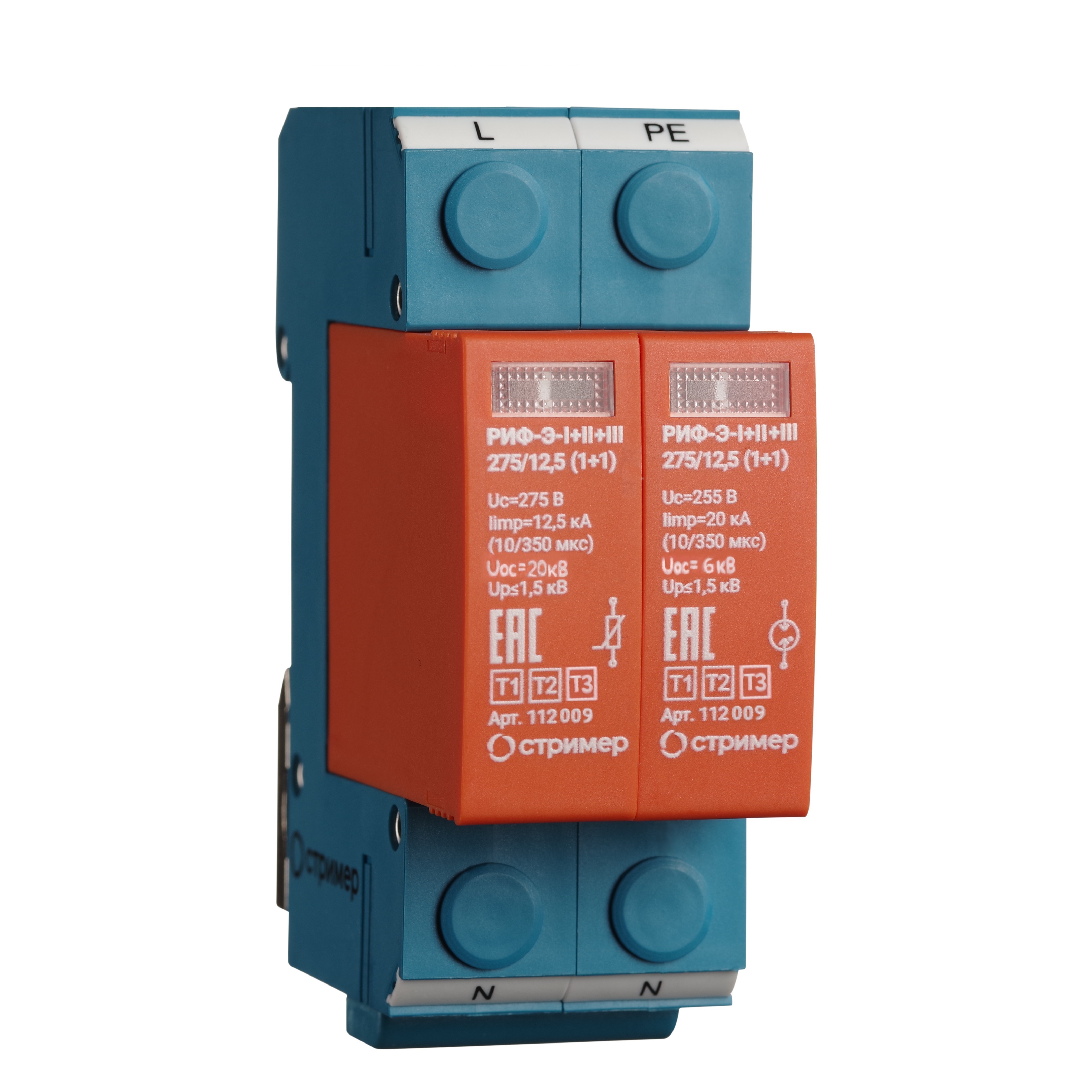

РИФ-Э-I+II+III 275/12,5 (1+1) / РИФ-Э-I+II+III 275/12,5 c (1+1)

Класс защиты I+II+III
Uc 275 B
Iimp 12,5 кА
In 40 кА

РИФ-Э-I+II 275/12,5 с (2+0)

Класс защиты I+II
Uc 275 B
Iimp 12,5 кА
In 40 кА / 40 кА

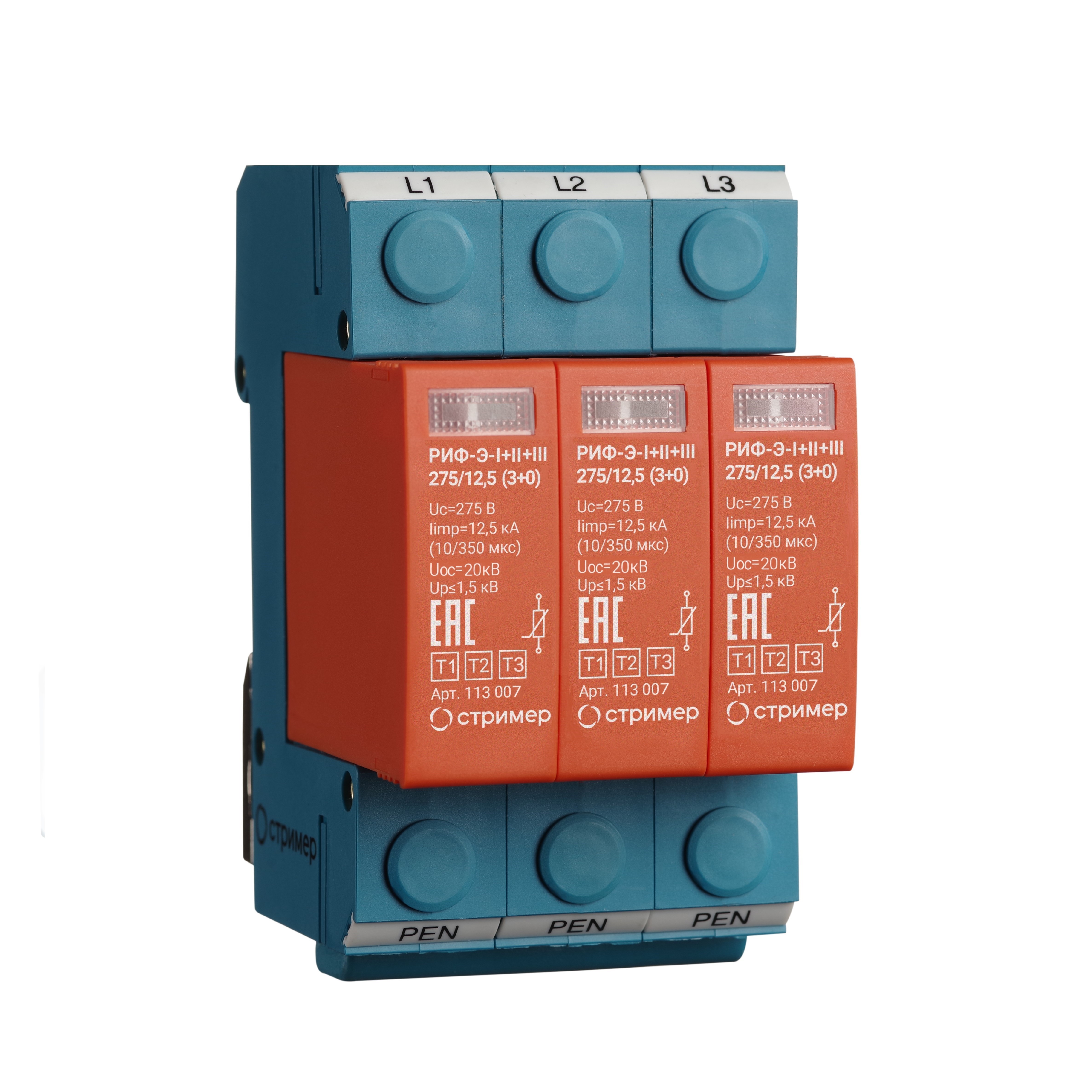

РИФ-Э-I+II+III 275/12,5 (3+0) / РИФ-Э-I+II+III 275/12,5 c (3+0)

Класс защиты I+II+III
Uc 275 B
Iimp 12,5 кА
In 40 кА

РИФ-Э-I+II 275/12,5 с (3+1) РИФ-Э-I+II 275/12,5 (3+1)

Класс защиты I+II
Uc 275 В / 255 В
Iimp 12,5 кА
In 40 кА / 50 кА

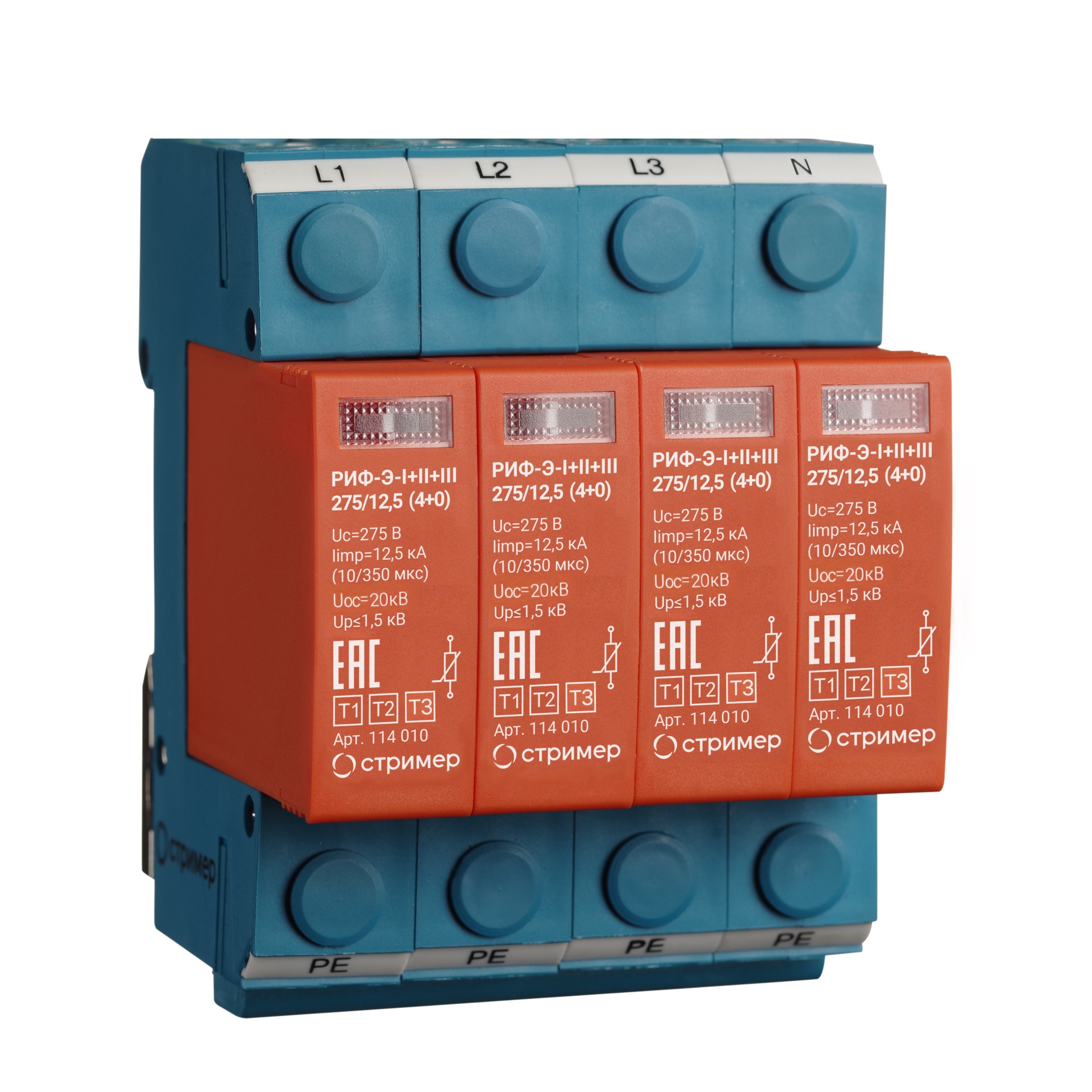

РИФ-Э-I+II+III 275/12,5 (4+0) / РИФ-Э-I+II+III 275/12,5 С (4+0)

Класс защиты I+II+III
Uc 275 B
Iimp 12,5 кА
In 40 кА

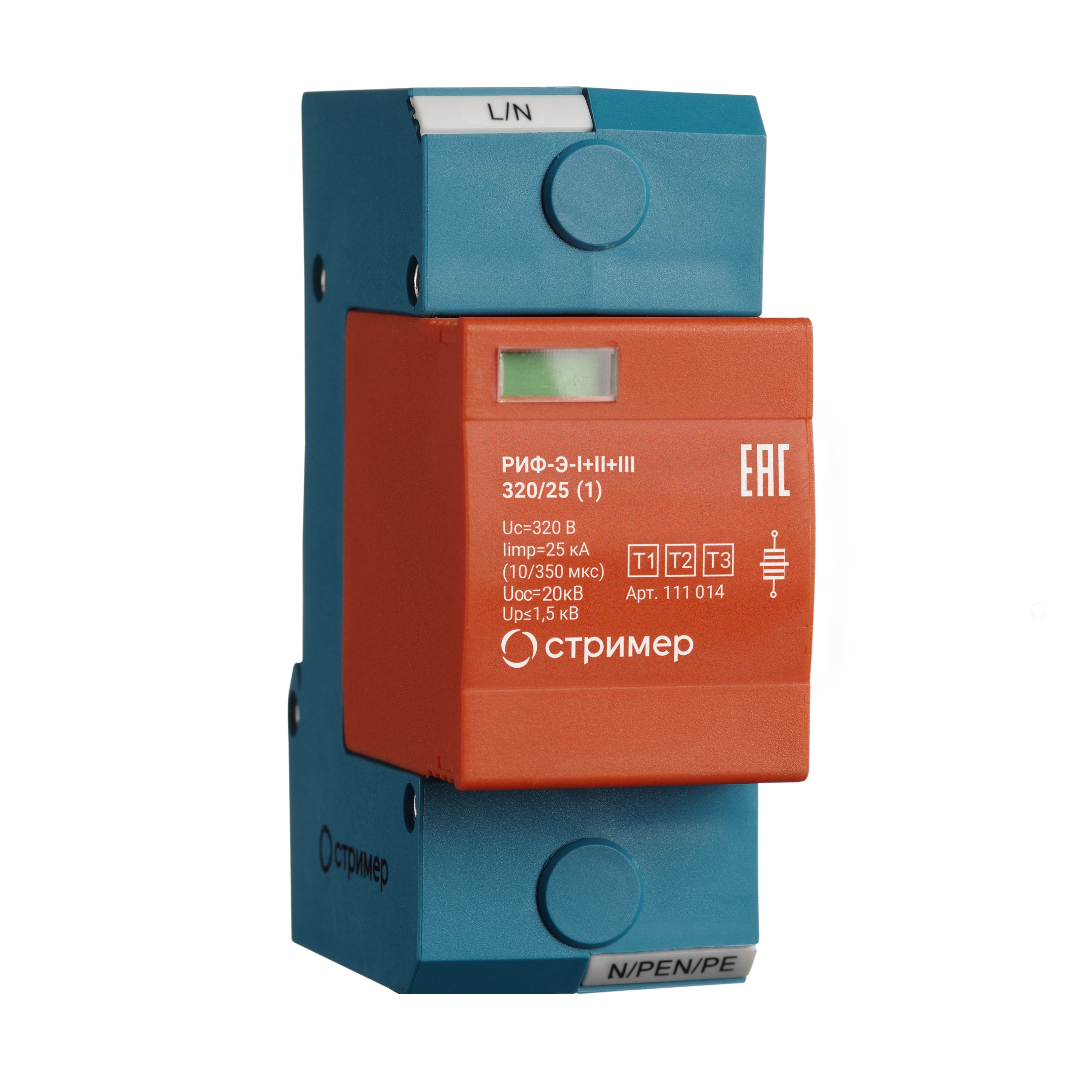

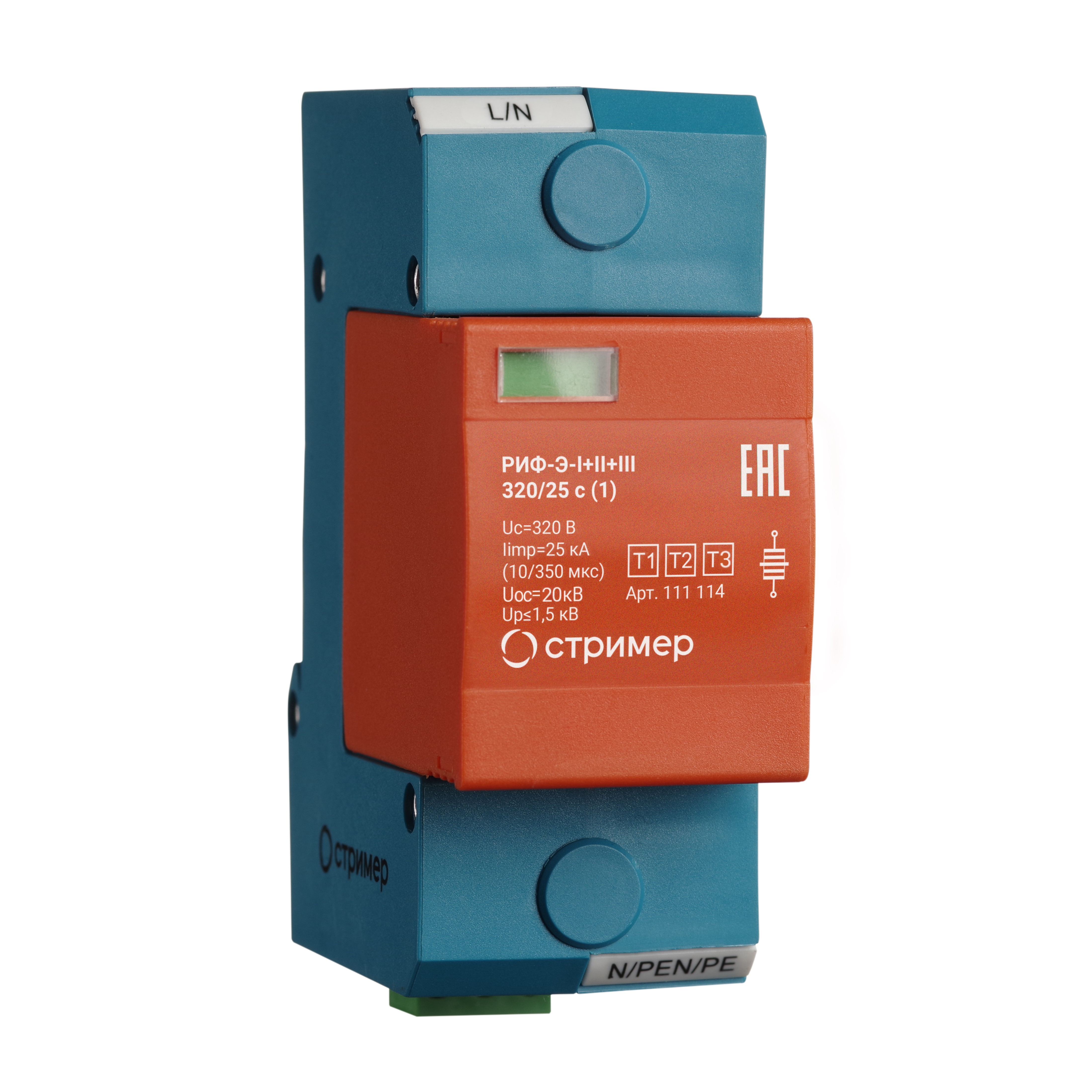

РИФ-Э-I+II+III 320/25 (1) / РИФ-Э-I+II+III 320/25 c (1)

Класс защиты I+II+III
Uc 320 B
Iimp 25 кА
In 50 кА

РИФ-Э-I+II 385/30 (2+0)

Класс защиты I+II
Uc 385 В
Iimp 30 кА
In 50 кА

РИФ-Э-I+II 385/30 с (1+1) / РИФ-Э-I+II 385/30 (1+1)

Класс защиты I+II
Uc 385 В / 255 В
Iimp 30 кА / 50 кА
In 50 кА / 50 кА

РИФ-Э-I+II 385/30 с (2+0)

Класс защиты I+II
Uc 385 В
Iimp 30 кА
In 50 кА

РИФ-Э-I+II 400/5 c (1) / РИФ-Э-I+II 400/5 (1)

Класс защиты I+II
Uc 400 В
Iimp 5 кА
In 10 кА

РИФ-Э-I+II 255/25 (2+0)

Класс защиты I+II
Uc 255 B
Iimp 25 кА
In 50 кА / 50 кА

РИФ-Э-I+II 255/25 с (1+1) / РИФ-Э-I+II 255/25 (1+1)

Класс защиты I+II
Uc 255 B
Iimp 25 кА
In 50 кА / 50 кА

РИФ-Э-I+II 385/30 с (1) / РИФ-Э-I+II 385/30 (1)

Класс защиты I+II
Uc 385 B
Iimp 30 кА
In 50 кА

РИФ-Э-I+II 255/25 с (2+0)

Класс защиты I+II
Uc 255 B
Iimp 25 кА
In 50 кА / 50 кА

РИФ-Э-I+II 255/25 с (3+0) / РИФ-Э-I+II 255/25 (3+0)

Класс защиты I+II
Uc 255 B
Iimp 25 кА
In 50 кА

РИФ-Э-I+II 255/25 с (3+1) / РИФ-Э-I+II 255/25 (3+1)

Класс защиты I+II
Uc 255 B
Iimp 25 кА
Imax 50 кА / 50 кА

РИФ-Э-I+II 255/25 с (4+0) / РИФ-Э-I+II 255/25 (4+0)

Класс защиты I+II
Uc 255 B
Iimp 25 кА
In 50 кА

РИФ-Э-I+II 255/50 (N-PE)

Класс защиты I + II
Uc 255 B
Iimp 50 кА
In 50 кА

РИФ-Э-I+II 275/12,5 (2+0)

Класс защиты I+II
Uc 275 B
Iimp 12,5 кА
In 40 кА

РИФ-Э-I+II 275/12,5 с (1+1) / РИФ-Э-I+II 275/12,5 (1+1)

Класс защиты I+II
Uc 275/255 B
Iimp 12,5 кА
In 40 кА / 40 кА

РИФ-Э-I+II 275/12,5 с (2+0)

Класс защиты I+II
Uc 275 B
Iimp 12,5 кА
In 40 кА / 40 кА

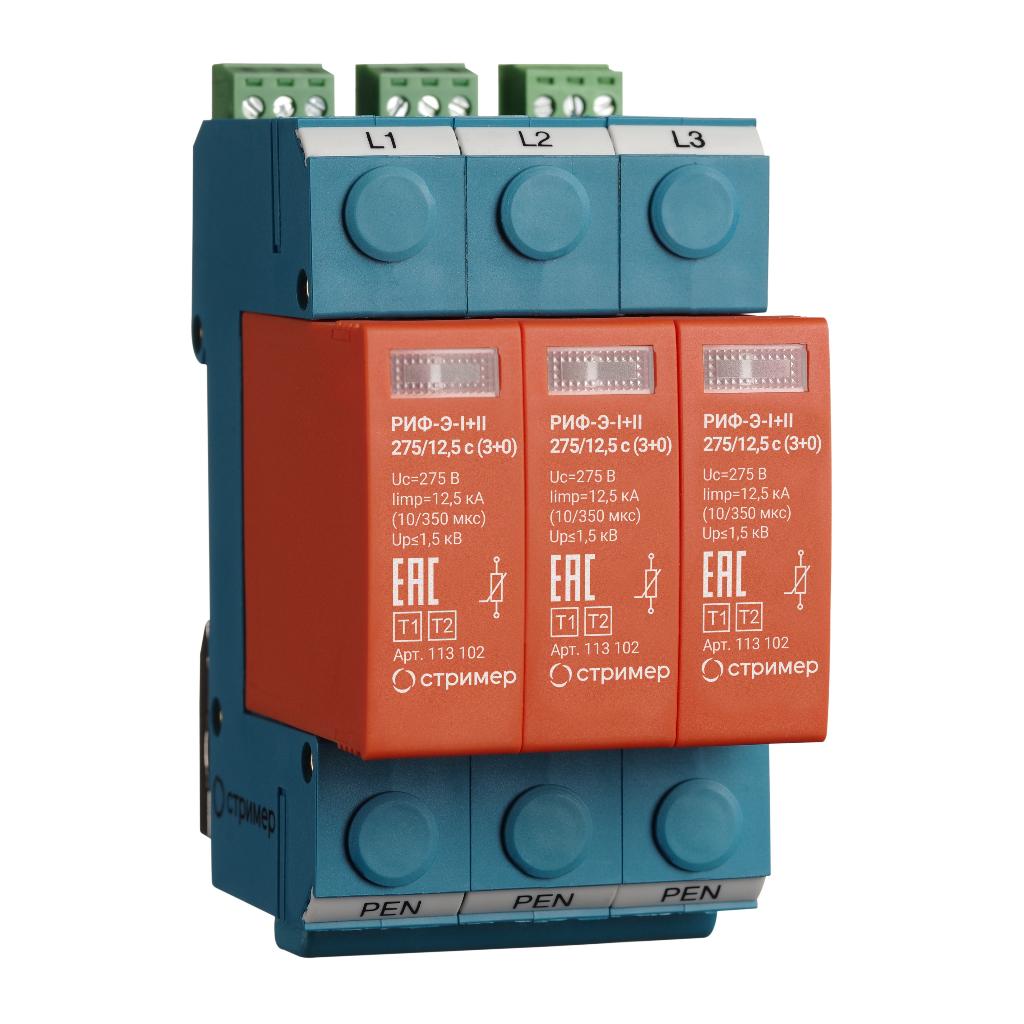

РИФ-Э-I+II 275/12,5 с (3+0) / РИФ-Э-I+II 275/12,5 (3+0)

Класс защиты I+II
Uc 275 B
Iimp 12,5 кА
In 40 кА

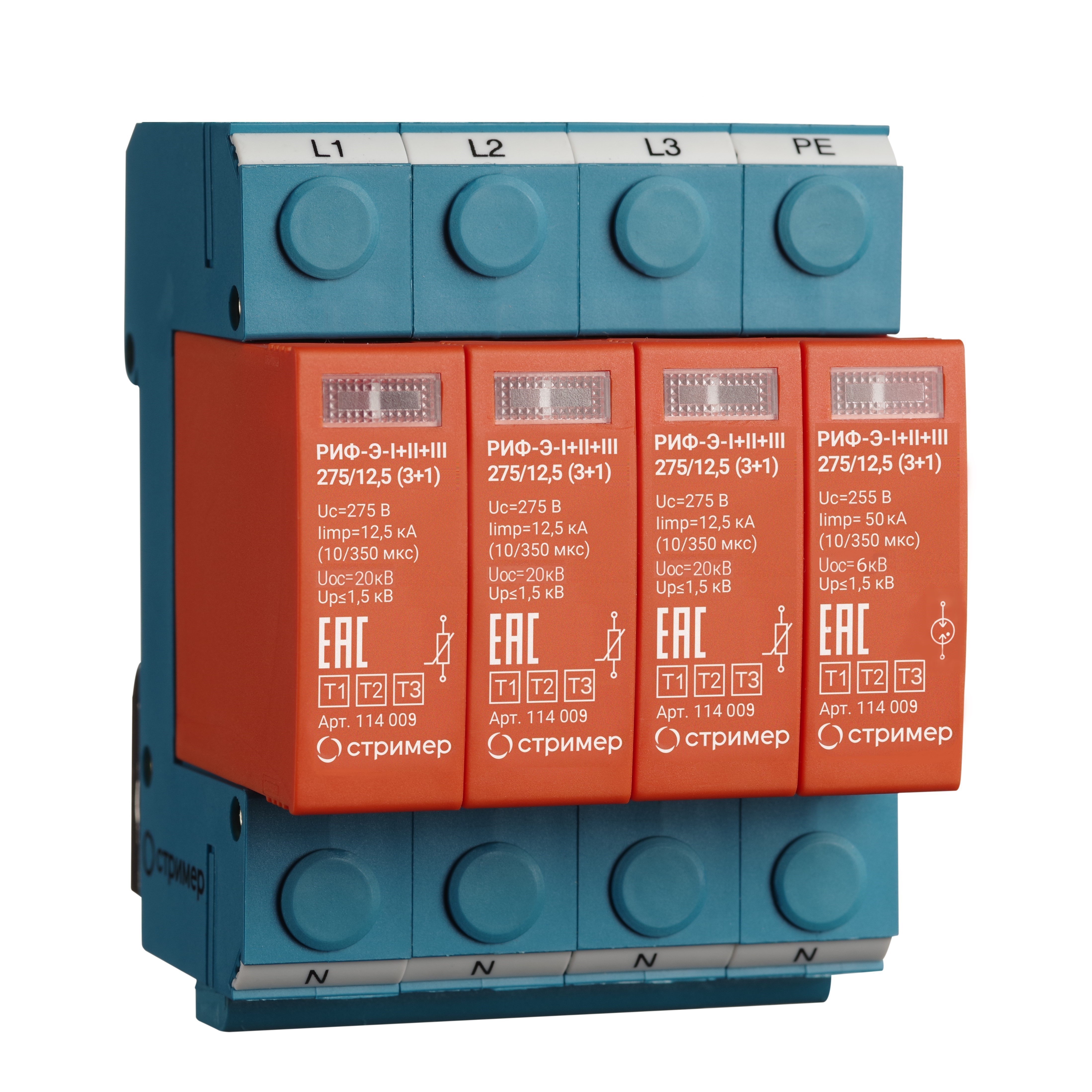

РИФ-Э-I+II+III 275/12,5 (3+1) / РИФ-Э-I+II+III 275/12,5 с (3+1)

Класс защиты I+II+III
Uc 275 В
Iimp 12,5 кА
In 40 кА

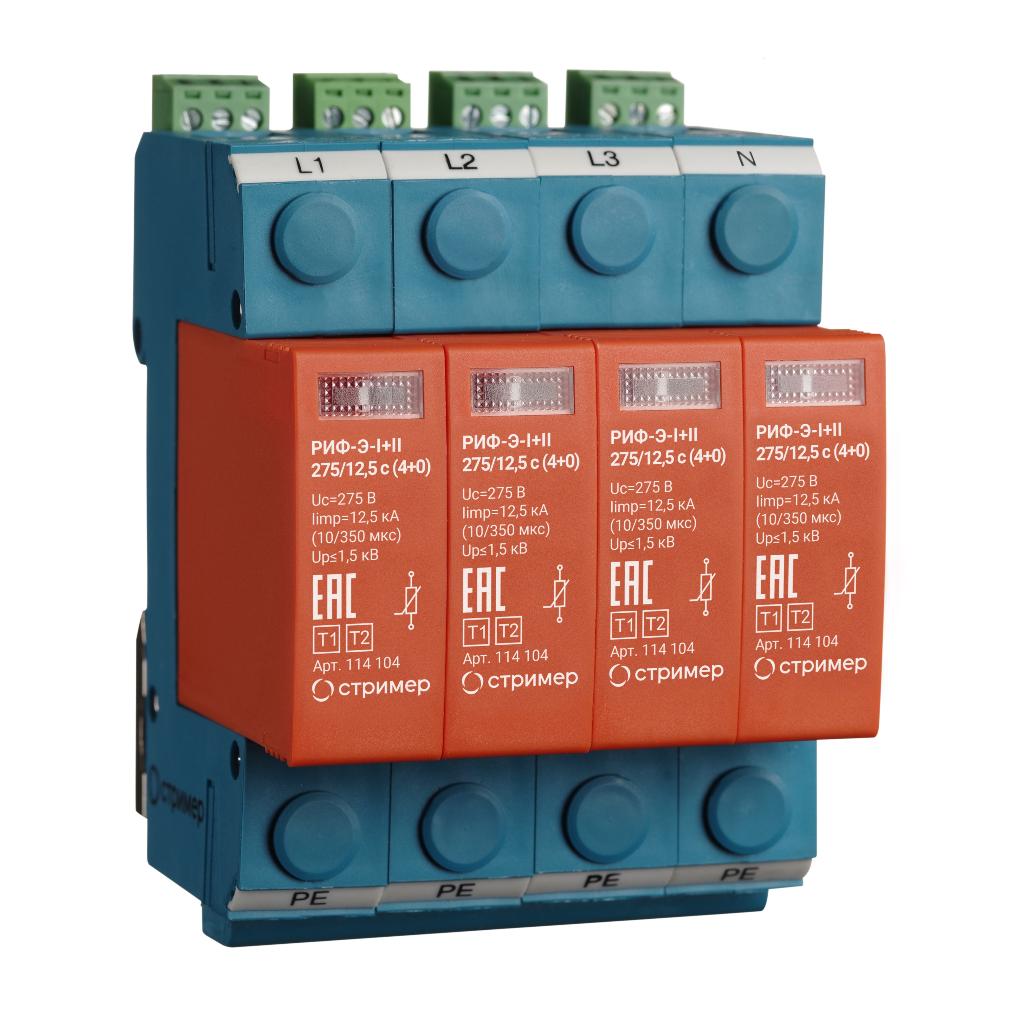

РИФ-Э-I+II 275/12,5 с (4+0) РИФ-Э-I+II 275/12,5 (4+0)

Класс защиты I+II
Uc 275 B
Iimp 12,5 кА
In 40 кА

РИФ-Э-I+II 385/30 (2+0)

Класс защиты I+II
Uc 385 В
Iimp 30 кА
In 50 кА

РИФ-Э-I+II+III 385/30 (1+1) / РИФ-Э-I+II+III 385/30 с (1+1)

Класс защиты I+II+III
Uc 385 В
Iimp 30 кА
In 50 кА

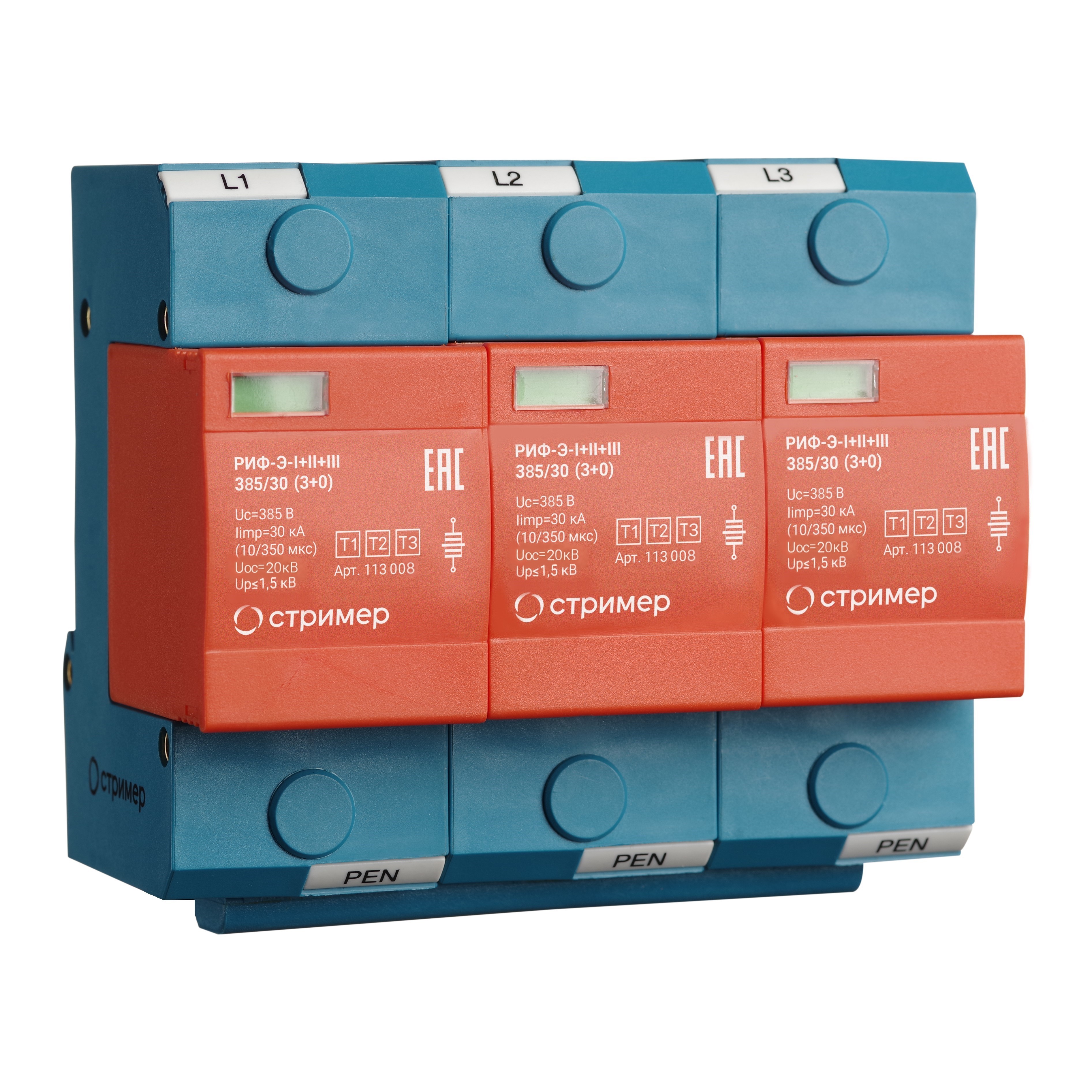

РИФ-Э-I+II+III 385/30 (3+0) / РИФ-Э-I+II+III 385/30 с (3+0)

Класс защиты I+II+III
Uc 385 В
Iimp 30 кА
In 50 кА

РИФ-Э-I+II+III 320/25 c (1)

Класс защиты I+II+III
Uc 320 B
Iimp 25 кА
In 50 кА

РИФ-Э-I+II+III 255/50 (N-PE)

Класс защиты I+II+III
Uc 320 B
Iimp 25 кА
In 50 кА

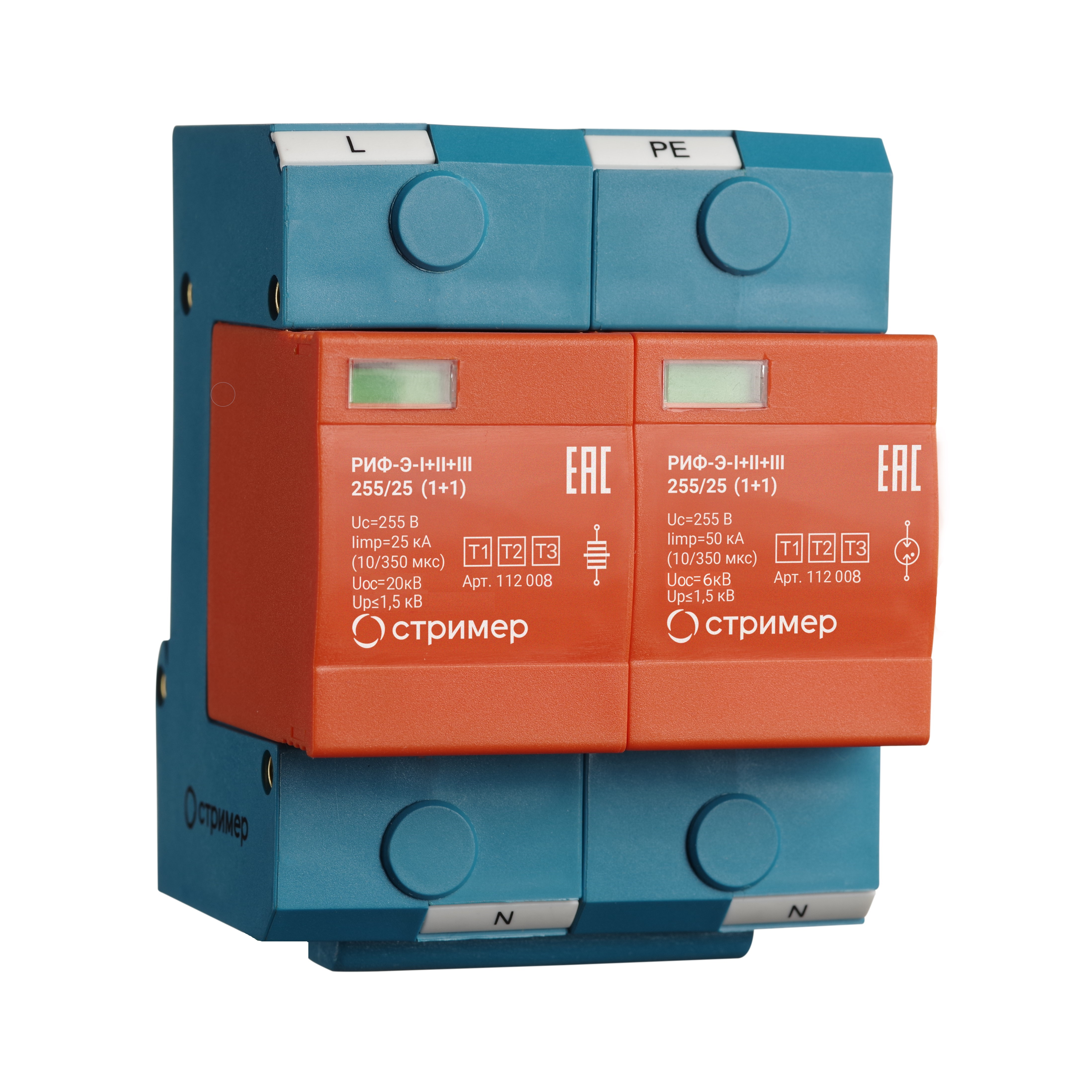

РИФ-Э-I+II+III 255/25 (1+1) / РИФ-Э-I+II+III 255/25 c (1+1)

Класс защиты I+II+III
Uc 255 B
Iimp 25 кА
In 50 кА

РИФ-Э-I+II+III 255/25 c (1+1)

Класс защиты I+II+III
Uc 255 B
Iimp 25 кА
In 50 кА / 50 кА

РИФ-Э-I+II+III 255/25 (3+0) / РИФ-Э-I+II+III 255/25 c (3+0)

Класс защиты I+II+III
Uc 255 B
Iimp 25 кА
In 50 кА

РИФ-Э-I+II+III 255/25 c (3+0)

Класс защиты I+II+III
Uc 255 B
Iimp 25 кА
In 50 кА / 50 кА

РИФ-Э-I+II+III 255/25 (3+1) / РИФ-Э-I+II+III 255/25 c (3+1)

Класс защиты I+II+III
Uc 255 B
Iimp 25 кА
Imax 50 кА

РИФ-Э-I+II+III 255/25 c (3+1)

Класс защиты I+II+III
Uc 255 B
Iimp 25 кА
Imax 50 кА / 50 кА

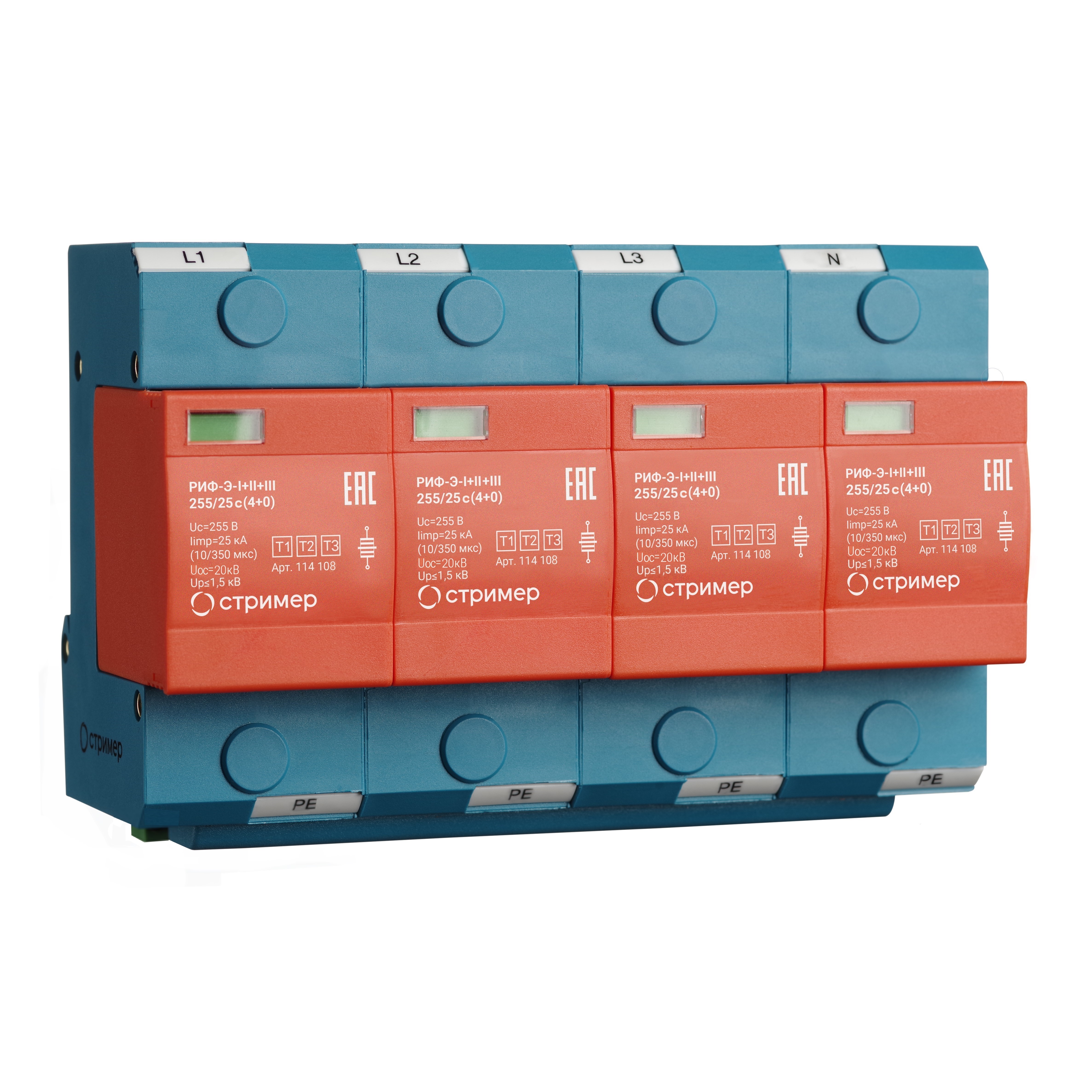

РИФ-Э-I+II+III 255/25 (4+0) / РИФ-Э-I+II+III 255/25 c (4+0)

Класс защиты I+II+III
Uc 255 B
Iimp 25 кА
In 50 кА

РИФ-Э-I+II+III 255/25 c (4+0)

Класс защиты I+II+III
Uc 255 B
Iimp 25 кА
In 50 кА

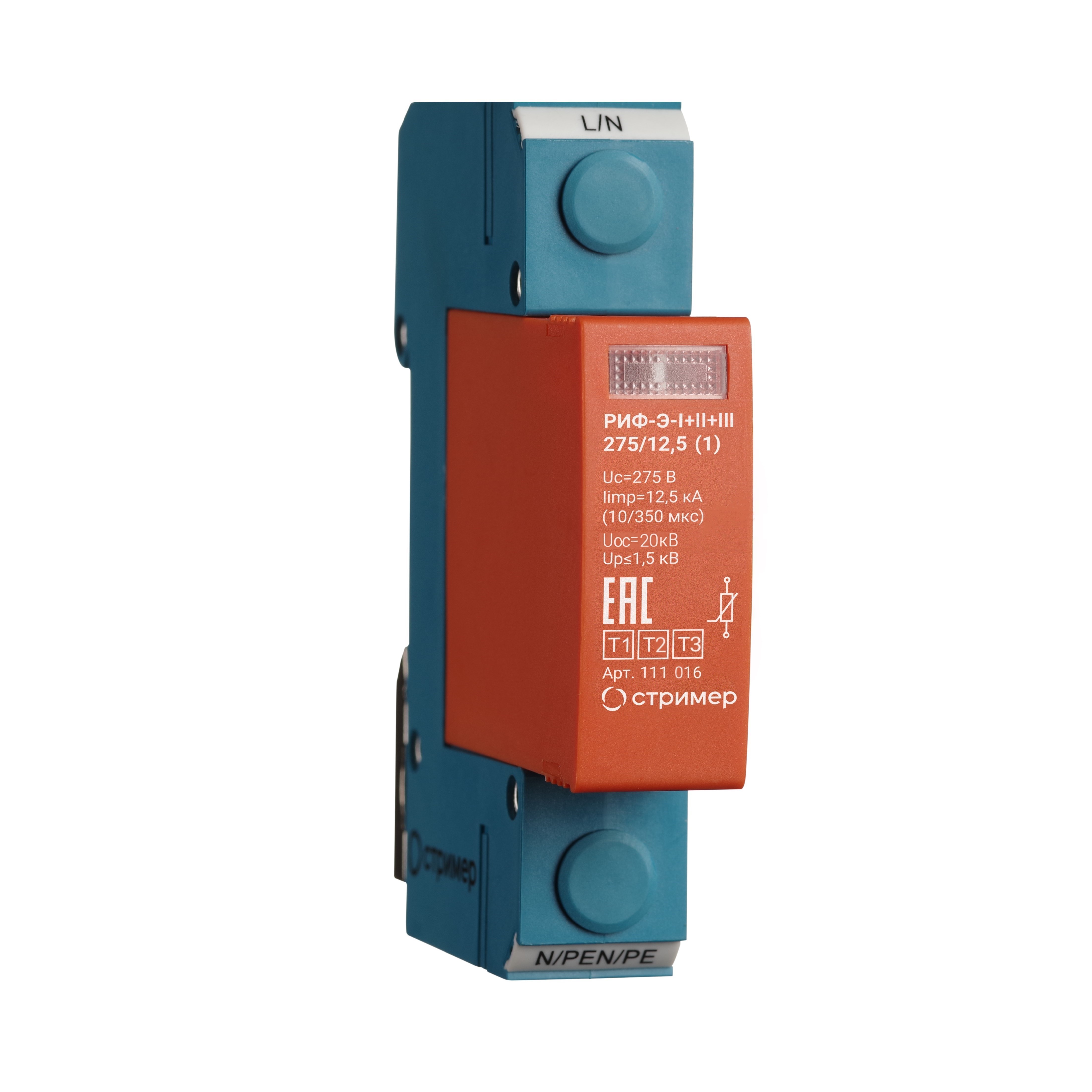

РИФ-Э-I+II+III 275/12,5 (1) / РИФ-Э-I+II+III 275/12,5 с (1)

Класс защиты I+II+III
Uc 275 B
Iimp 12,5 кА
In 40 кА

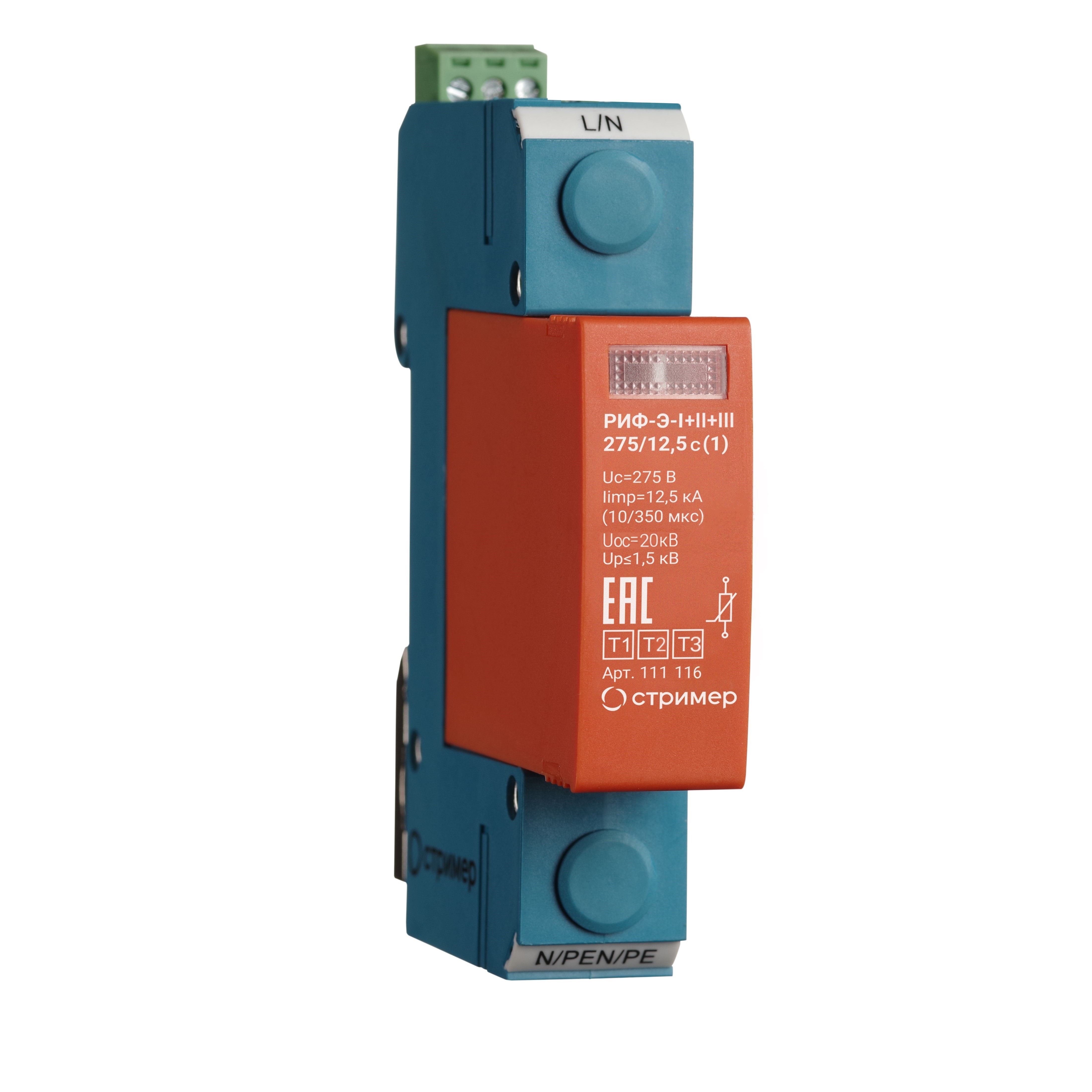

РИФ-Э-I+II+III 275/12,5 с (1)

Класс защиты I
Uc 275 B
Iimp 12,5 кА
In 40 кА

РИФ-Э-I+II+III 255/20 (N-PE)

Класс защиты I+II+III
Uc 255 B
Iimp 20 кА
In 40 кА

РИФ-Э-I+II+III 275/12,5 c (1+1)

Класс защиты I
Uc 275
Iimp 12,5 кА
In 40 кА

РИФ-Э-I+II+III 255/20 (N-PE)

Класс защиты I+II+III
Uc 255 B
Iimp 50 кА
In 50 кА

РИФ-Э-I+II+III 385/30 (3+1) / РИФ-Э-I+II+III 385/30 с (3+1)

Класс защиты I+II+III
Uc 385 В
Iimp 30 кА
In 50 кА

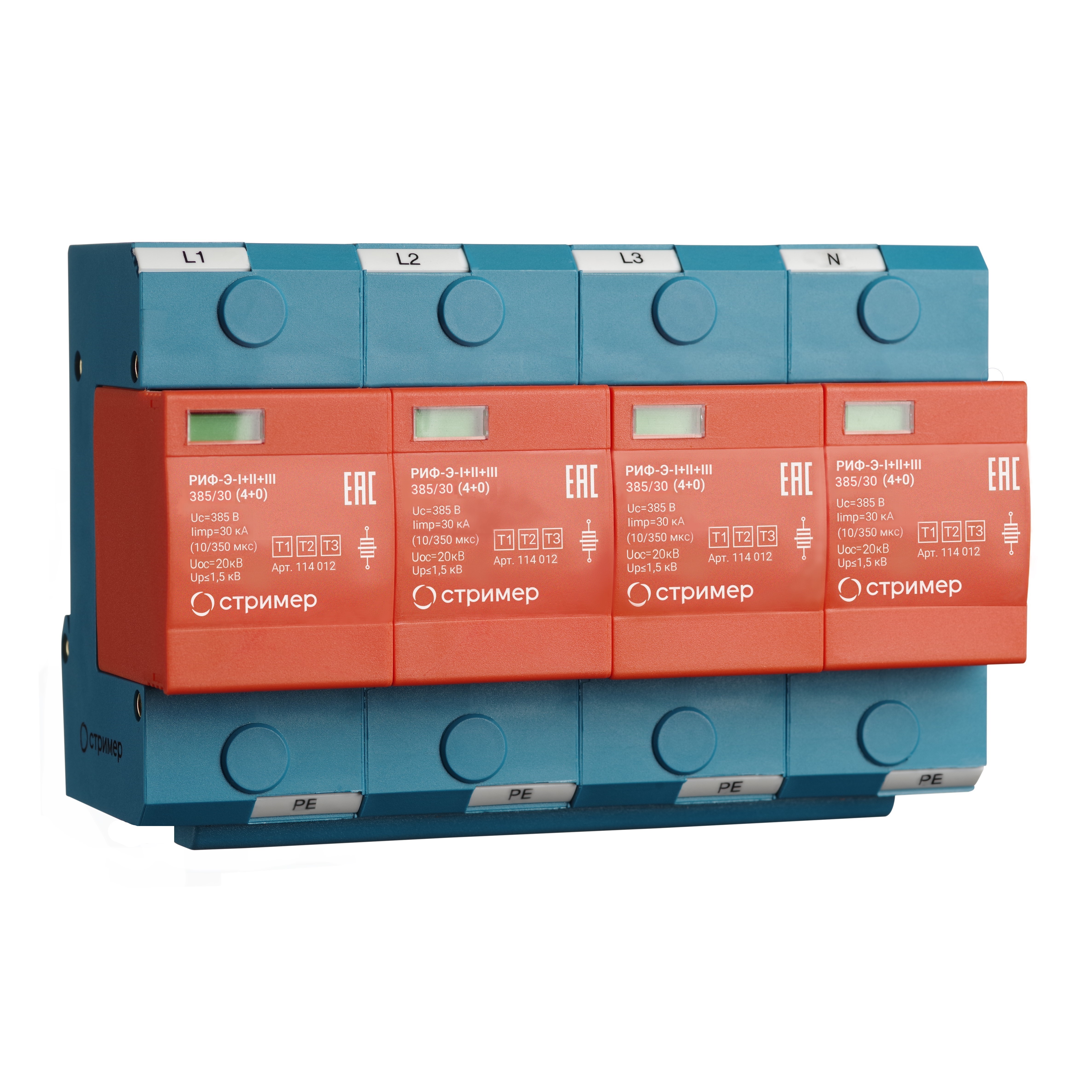

РИФ-Э-I+II+III 385/30 (4+0) / РИФ-Э-I+II+III 385/30 c (4+0)

Класс защиты I+II+III
Uc 385 В
Iimp 30 кА
In 50 кА

РИФ-Э-I+II+III 385/30 (4+0) / РИФ-Э-I+II+III 385/30 c (4+0)

Санкт-Петербург, Невский пр. 147, офис 17Н

+7 (812) 327-08-08 info@streamer.ru

Компания

О компании Новости Испытательный центр Производство Работа у нас Наши ценности Дистрибьюторы Контакты

Продукция

Молниезащита ВЛ УЗИП Переходные пункты и опоры АСВИ TRANSEC

Пресс-центр

Новости Отзывы

Публикации

МЗВЛ при индуктированных перенапряжениях МЗВЛ при прямых ударах Переходные пункты и опоры АСВИ TRANSEC

Техподдержка

Обратиться за технической консультацией Задать вопрос в Telegram

Пожалуйста, заполните форму
