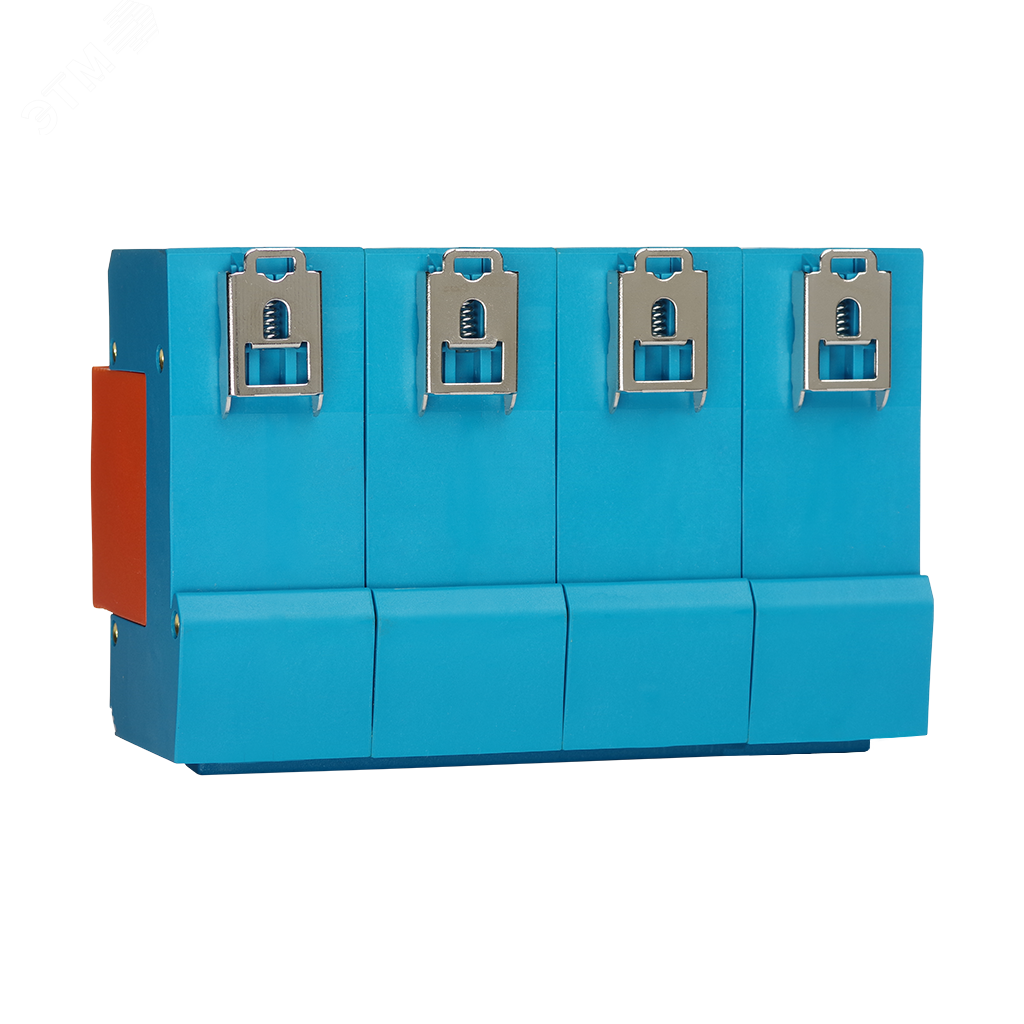

Мощное четырехполюсное УЗИП класса I+II+III коммутирующего типа со сменными рабочими модулями на основе мультиэлектродного газонаполненного разрядника и базы для подключения к сети.
УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II и УЗИП класса III.
Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
Предназначено для защиты фазных и нулевого проводников по схеме подключения L/PE+N/PE («4+0») для защиты от синфазных (провод-земля).
Рекомендуемый номинал предохранителя не менее 125 А gL/gG.
| Наименование параметра |
|
РИФ-Э-I+II+III 385/30 (4+0) | РИФ-Э-I+II+III 385/30 c (4+0) |
|
Тип системы заземления |
|
TN-S, TT |
|
|
Максимальное длительное рабочее напряжение |
UC |
385 В
|
|
|
Импульсный ток (10/350 мкс) |
Iimp |
30 кА |
|
|
Номинальный̆ разрядный̆ ток (8/20 мкс) (L-N)/(N-PE) |
In |
50 кА |
|
|
Максимальный̆ разрядный̆ ток (8/20 мкс) (L-N)/(N-PE) |
Imax | 75 кА | |
|
Уровень напряжения защиты |
Up | ≤1,5 кВ | |
| Напряжение комбинированной волны |
Uос |
20 кВ |
|
| Способность гашения сопровождающего тока | If | 5 кА | |
| Время срабатывания (L-N)/(N-PE) | ta | ≤100 нс | |
| Диапазон рабочих температур | Tu | От -40°С до +80°С | |
|
Категория исполнения |
IP 20 | ||
| Способ монтажа |
DIN-рейка 35 мм |
||
| Сечение подключаемых проводников |
4 мм2 -35 мм2 |
||
| Контакт дистанционной сигнализации |
с |
- | Переключающий контакт |
| Питание контакта дистанционной сигнализации, перем. ток | - | 250 В/0,5 А | |
| Питание контакта дистанционной сигнализации, пост. ток | - |
250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А |
|
|
Сечение подключаемых проводников для клемм дистанционной сигнализации |
- | Макс. 1,5 мм2 | |
| Артикул | 114 012 | 114 112 | |
