Схемы установок УЗИП класса III

Устройство размещается после УЗИП класса II в пределах 2-3 зон молниезащиты в непосредственной близости от оборудования.

Рекомендуемое расстояние между ним и оборудованием - не более 5 метров. Схема установок УЗИП класса 3 предполагает дополнительное размещение разных классов устройств защиты от импульсного перенапряжения на расстоянии около 10 метров - 15 метров друг от друга.

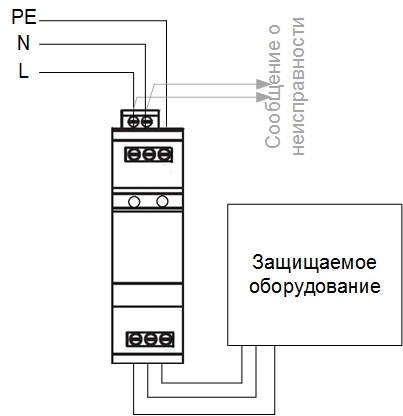

Последовательная установка РИФ-Э-III 320/3 с (1+1) в электрическую сеть

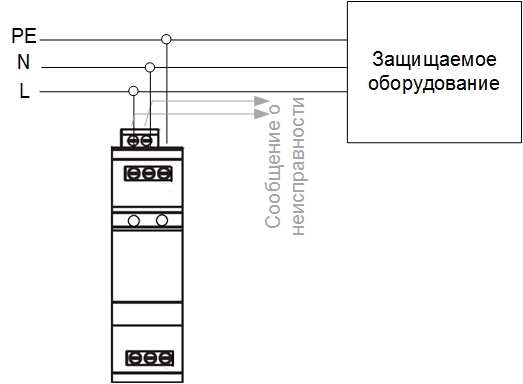

Параллельная установка РИФ-Э-III 320/3 с (1+1) в электрическую сеть
