Система непрерывного контроля температуры контактных соединений "РИФ"

ТермоМониторинг

  • photo-web-01.png
  • photo-web-01.png

Применение

Система предназначена для обнаружения предаварийных и предпожарных ситуаций, возникающих вследствие перегрева электропроводки в местах контактов, а также электроустановочных изделий, электрических аппаратов защиты и управления, отдельных элементов электрооборудования. Принцип работы основан на выделении специализированного газа из наклеек термоактивируемых при их нагреве до температуры срабатывания и обнаружении сигнального газа датчиком и передача ТРЕВОЖНОГО ИЗВЕЩЕНИЯ по адресной линии связи на БКП-РИФ.

Система состоит из трёх компонентов:

  • Наклейки термоактивируемые (НТА-РИФ), предназначенные для установки на потен- циальные места перегрева;

  • Датчик сигнальный (ДС-РИФ), предназначенный для обнаружения места перегрева контактных соединений;

  • Блок контрольно-приемный (БКП-РИФ), предназначен для контроля состояния датчика сигнального.

Наклейки термоактивируемые «РИФ»

Наклейки термоактивируемые устанавливаются на электропроводку и отдельные части электрооборудования, потенциально склонные к перегреву (как правило, в месте контактного соединения). При нагреве до критической температуры из наклеек выделяется сигнальный газ, который обнаруживается датчиком ДС-РИФ. Наклейки содержат термоиндикаторные метки, по которым можно легко определить место перегрева в защищаемом объекте.


Технические характеристики

 Наименование показателя  Значение показателя
 Минимальная температура срабатывания  80 °C
 Рабочий температурный диапазон  от минус 60 °C до плюс 50 °C
 Срок эксплуатации  10 лет


Типоразмерный и модельный ряд

   НТА(10)-РИФ Х*/0,1**  НТА(10)-РИФ Х*/0,3**  НТА(10)-РИФ Х*/1**  НТА(10)-РИФ Х*/XL**
Защищаемый объём (л)

<100

<300

<1000 <3000
Температура активации (С)
100
100
100
100
Термоиндикация

50, 70, 90

50, 70, 90 50, 70, 90 50, 60, 70, 90
 Диаметр токопровода <10 мм2 >10 мм2  <35 мм2 >10 мм2 <35 мм2 >120 мм2


 Наклейки представлены в трех цветах: красном, зеленом и желтом.


Датчик сигнальный «РИФ»

Датчик предназначен для обнаружения пороговой концентрации сигнального газа в з ащищаемом объекте и передачи тревожного извещения по линии связи на блок контрольно-приемный. Датчик имеет дискретный выход типа «сухой контакт», активируемый при переходе датчика в режим тревоги. Датчик содержит светодиод для индикации режима работы (НОРМА, ТРЕВОГА, НЕИСПРАВНОСТЬ), а также светодиод для индикации связи с прибором. Датчик ДС-РИФ может использоваться с блоком контрольно-приемным, а также самостоятельно (в таком случае сигнал о тревоге может быть получен с дискретного выхода типа «сухой контакт»). Датчик является адресным.

  • P1018745-ver2.png
  • 9574d927-5894-48c5-8905-b7655373ad77.png

Эксплуатационные технические характеристики

Наименование показателя Значение показателя
Линия связи RS-485 Modbus RTU
Питающее напряжение 24 В постоянного тока. Питание датчика может производится от БКП-РИФ
Потребляемый ток не более 50 мА
Максимальный выходной ток через дискретный выход «ТРЕВОГА» не более 0,1 А
Габаритные размеры 58х35х86 мм
Масса Не более 90 г
Индикатор режима работы да
Индикатор наличия связи да
Тип крепления на DIN-рейку
Материал корпуса пластик
Дискретные выходы дискретный выход «Тревога» («сухой контакт»)
Срок эксплуатации 10 лет


Типоразмерный и модельный ряд


ДС – РИФ 24/485МБ/0,1 ДС – РИФ 24/485МБ/0,3 ДС – РИФ 24/485МБ/1 ДС – РИФ 24/485-В4
Напряжение питания 24В 24В 24В 24В
Линия связи RS-485 Modbus RS-485 Modbus RS-485 Modbus RS-485 Modbus с 4 выносными сенсорами
Для объёма   до 0,1 м3  до 0,3 м3  до 1 м3 до 5 м3


Блок контрольно-приемный «РИФ»

БКП предназначен для работы в составе системы непрерывного контроля температуры контактных соединений «РИФ» для контроля состояния датчиков ДС-РИФ , отображения и регистрации событий, передачи информации на автоматизированное рабочее место как локальное, так и удаленное. БКП содержит 4-х строчный ЖК дисплей с подсветкой, индикаторы состояния работы, трёхкнопочную клавиатуру для просмотра журнала событий и настройки прибора.





Эксплуатационные технические характеристики

 Наименование показателя  Значение показателя
 Количество подключаемых датчиков  32
 Линия связи  CAN 2.0B ISO 11898, длина линии до 2000 м
 Питающее напряжение  220 В переменного тока
 Потребляемая мощность  не более 30 Вт
 Количество датчиков ДС, которые допускается питать непосредственно от БКП не более 10 датчиков ДС-РИФ 24/485МБ или не более 2 датчиков ДС-РИФ 24/485-В4
 Масса  Не более 400 г
 Жидкокристаллический индикатор  4 строки x 20 символов, с подсветкой
 Рабочий диапазон температур  от минус 10 °C до плюс 55 °C
 Срок эксплуатации  10 лет
 Возможность отправки СМС сообщений о событии  Да (Модификация БКП-РИФ 220/485-GSM)
 Степень защиты оболочкой  IP30
 Материал корпуса  ABS-пластик
 Объем журнала событий  1024
 Габаритные размеры  200х270х48 мм


Типоразмерный и модельный ряд

   БКП – РИФ 220/485 Блок контрольно-приемный    БКП – РИФ 220/485 Блок контрольно-приемный
 Напряжение питания   220В  220В
 Линия связи   RS-485   RS-485 с GSM

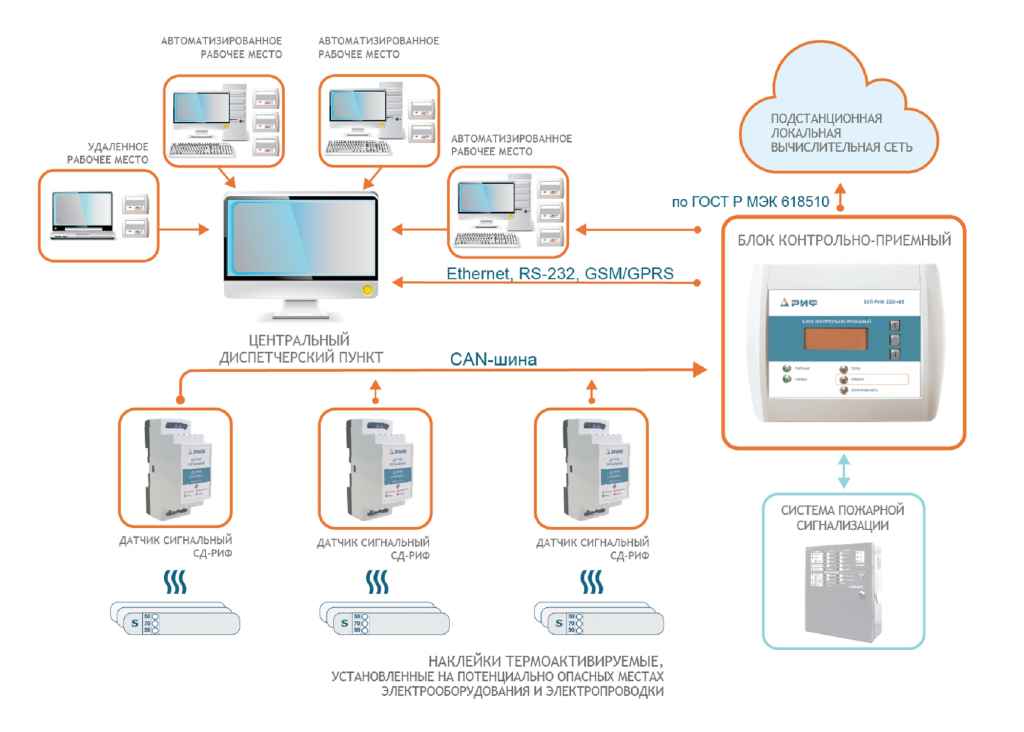

Схема работы системы
