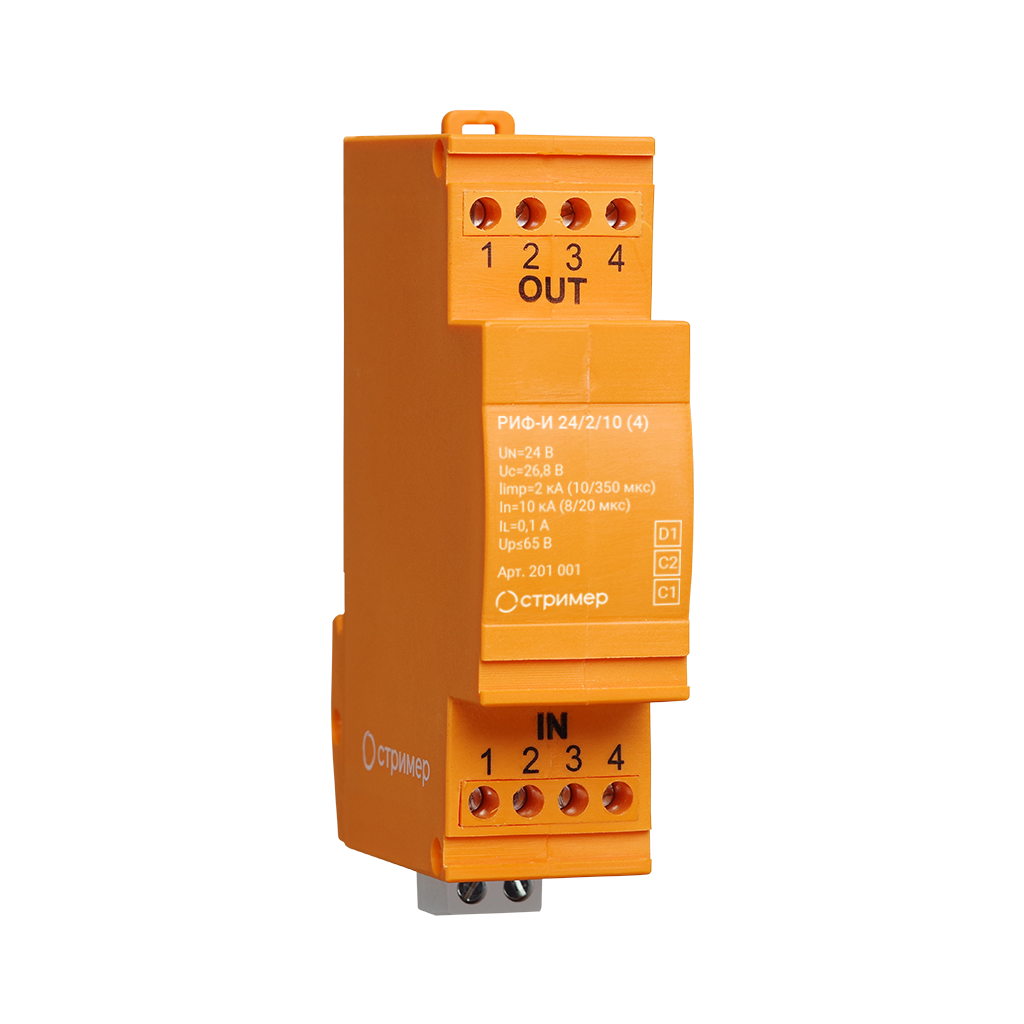

УЗИП комбинированного типа выполнено в монолитном корпусе.
Предназначено для защиты аппаратуры промышленной автоматизации, цифровых интерфейсов передачи данных (TTY, RS-485, RS-422, токовая петля 0- 20 мА) и аналоговых интерфейсов передачи данных (токовая петля 4- 20 мА), включая протоколы: Modbus, Profibus, Fieldbus, HART и др., сигнальных линий систем управления и измерения, источников питания 24 В программируемых логических контроллеров.
Устанавливается в пределах 0А(В)-2 зон молниезащиты в соответствии с ГОСТ IEC 61643- 22- 2022.

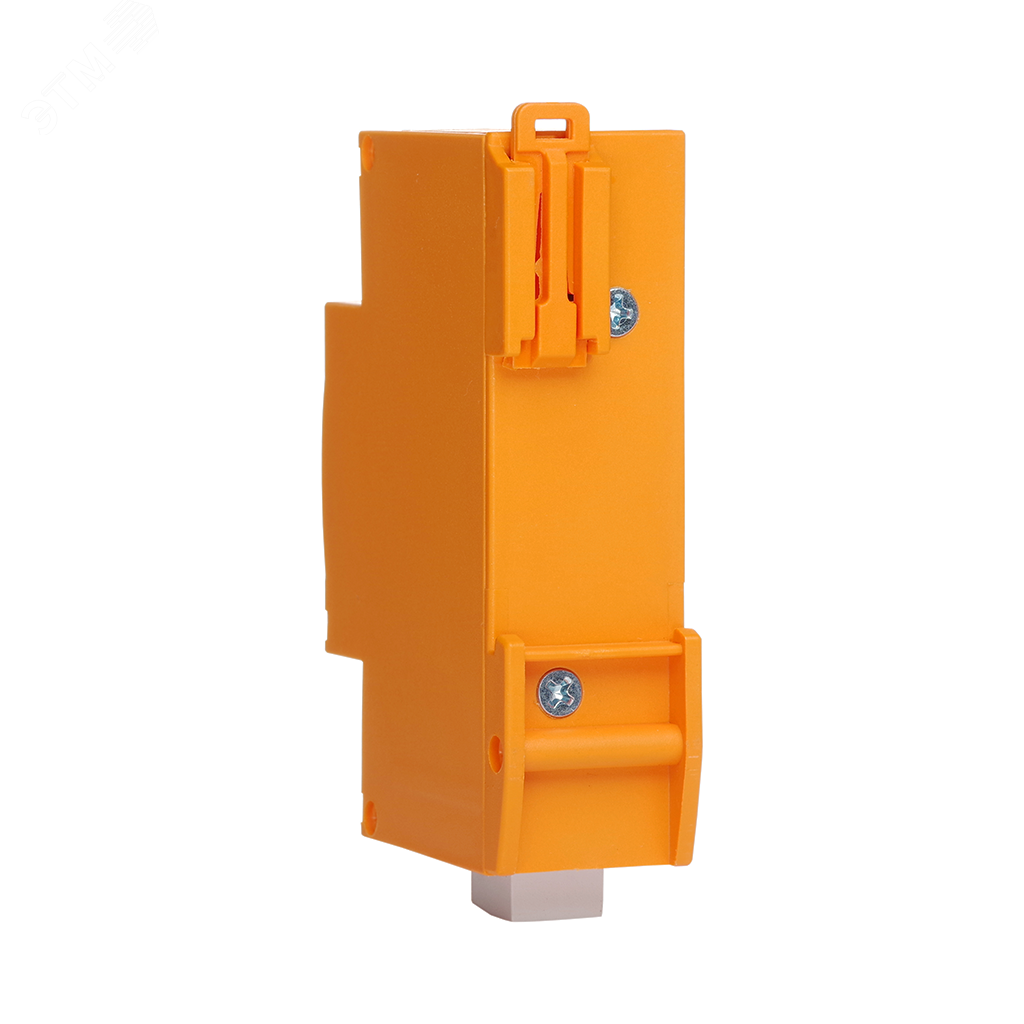

УЗИП размещено в корпусе шириной 27 мм для крепления на DIN-рейку.
Количество защищаемых проводников (пар)– 4 (2), подключение с помощью винтовых клемм.
Сертификаты: не подлежит сертификации.
Технические характеристики
| Наименование параметра |
|
РИФ-И 24/2/10 (4) |
| Категория испытаний (ГОСТ IEC 61643-21) | D1, С2 | |
|
Номинальное напряжение |
UN | 24 В |
| Максимальное длительное рабочее напряжение пост. тока | Uc | 26,8 В |
| Максимальное длительное рабочее напряжение перем. тока | Uc | 18,9 В |
| Номинальный ток | IL | 0.1 А |
| Импульсный ток (10/350 мкс) | Iimp | 2 кA |
| Номинальный разрядный ток (8/20 мкс) | In | 10 кА |
|
Уровень напряжения защиты линия-линия при In |
Up | ≤65 В |
| Уровень напряжения защиты линия-PG при In | Up | ≤700 В |
| Последовательное сопротивление на линию | R | 2.2 Ом |
| Частота среза линия-линия | fG | 10 МГц |
| Емкость линия-линия | С | ≤1 нФ |
| Диапазон рабочих температур | Tu | От -60С до +80С |
| Категория исполнения (ГОСТ 14254) |
|
IP 20 |
| Установка на |
|
DIN-рейка 35 мм |
| Сечение соединительных проводов |
|
0,08 мм2 – 2,5 мм2 |
|
Артикул |
|
201 001 |
