ПОДБОР УЗИП ДЛЯ ЧАСТНОГО ДОМА

Внешняя молниезащита, возможен прямой удар молнии
в дом

Подобрать


ВЛ 0,4 кВ,
возможен прямой удар молнии
в ВЛ

Подобрать


КЛ 0,4 кВ,
вероятны наведенные перенапряжения

Подобрать


ГОСТ IEC 61643-11

Выбор и применение УЗИП осуществляется в соответствии с рекомендациями ГОСТ IEC 61643-11

ГОСТ 32395

Подключение УЗИП в распределительных щитках жилых зданий выполняется в соответствии с ГОСТ 32395

ВРУ/ГРЩTN-C, TN-C-STN-S, TN-C-S, TT
220 ВРИФ-Э-I 275/12,5 (1)
арт. 111 005		РИФ-Э-I+II 275/12,5  (1+1)
арт. 112 002
380 ВРИФ-Э-I+II 275/12,5 (3+0)
арт. 113 002		РИФ-Э-I+II 275/12,5 (3+1) арт. 114 003
РАСПРЕД.
ЩИТ		TN-C, TN-C-STN-S, TN-C-S, TT
220 ВРИФ-Э-II 320/20 (1)
арт. 121 001		РИФ-Э-II 275/20 (1+1)
арт. 122 001
380 ВРИФ-Э-II 275/20 (3+0)
арт. 123 001		РИФ-Э-II 275/20 (3+1) арт. 124 002

Внешняя молниезащита, возможен прямой удар молнии в дом

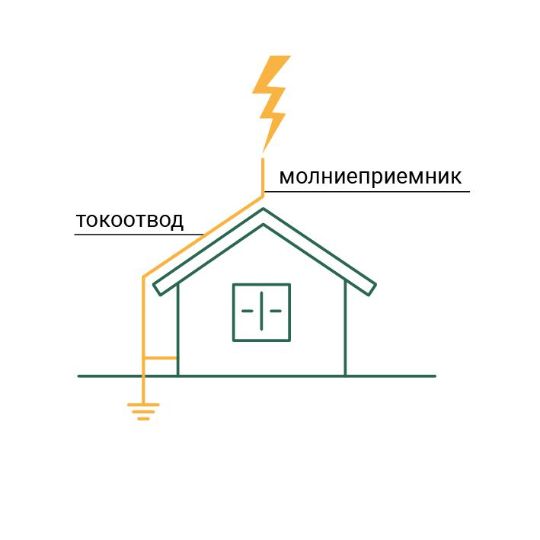

Наличие внешней молниезащиты у объекта означает, что удар молнии – расчетный случай. При ударе молнии в молниеприемник и растекании тока молнии по токоотводам возрастает потенциал заземляющего устройства и связанных с ним РЕ-проводниках. Разность потенциалов между РЕ и рабочими проводниками может достигать десятков киловольт и несет риск повреждения изоляции. На вводе требуется УЗИП I (I+II) класса.

ВЛ 0,4 кВ, возможен прямой удар молнии в ВЛ

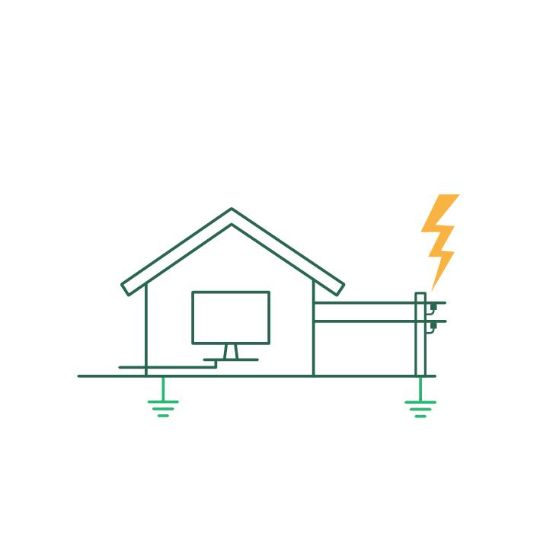

Наличие питающей ВЛ 0,4 кВ требует оценки риска ее поражения прямым ударом молнии. Если вдоль трассы нет более высоких экранирующих объектов, то возможен удар молнии в ВЛ 0,4 кВ. В этом случае часть прямого тока молнии потечет в сторону заземления объекта, создавая разность потенциалов между проводниками на вводе в объект. На вводе требуется УЗИП I (I+II) класса.
ВРУ/ГРЩTN-C, TN-C-STN-S, TN-C-S, TT
220 ВРИФ-Э-I 275/12,5 (1)
арт. 111 005		РИФ-Э-I+II 275/12,5 (1+1)
арт. 112 002
380 ВРИФ-Э-I+II 275/12,5 (3+0)
арт. 113 002		РИФ-Э-I+II 275/12,5 (3+1)
арт. 114 003
РАСПРЕД. ЩИТTN-C, TN-C-STN-S, TN-C-S, TT
220 ВРИФ-Э-II 320/20 (1)
арт. 121 001		РИФ-Э-II 275/20 (1+1)
арт. 122 001
380 ВРИФ-Э-II 275/20 (3+0)
арт. 123 001		РИФ-Э-II 275/20 (3+1)
арт. 124 002
ВРУ/ГРЩTN-C, TN-C-STN-S, TN-C-S, TT
220 ВРИФ-Э-II 320/20 (1)
арт. 121 001		РИФ-Э-II 275/20 (1+1)
арт. 122 001
380 ВРИФ-Э-II 275/20 (3+0)
арт. 123 001		РИФ-Э-II 275/20 (3+1)
арт. 124 002
РАСПРЕД. ЩИТTN-C, TN-C-S, TT
220 ВРИФ-Э-11I 320/3 c (1+1)
арт. 131 102
380 ВРИФ-Э-11I 320/3 c (3+1)
арт. 134 101

КЛ 0,4 кВ, вероятны наведенные перенапряжения

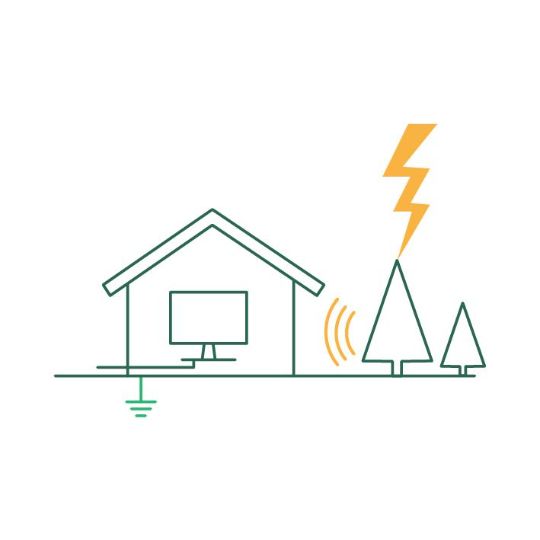

Если питание объекта организовано КЛ 0,4 кВ, то защита требуется только от наведенных перенапряжений, возникающих при ударах молнии в землю или в другие объекты поблизости. Наведенные перенапряжения появляются в сети за счет электромагнитного поля, возникающего при формировании канала тока молнии. Перенапряжения до 10 кВ могут возникать на расстоянии до 1 км от точки удара молнии. Такие перенапряжения не сопровождаются прямым током молнии, поэтому на вводе достаточно УЗИП II (II+III) класса.

Уточнение при установке в РЩ: Установка УЗИП требуется при условии,
если УЗИП установлен во ВРУ/ГРЩ, и длина кабеля от ВРУ/ГРЩ до РЩ более 25 метров.

РИФ-Д

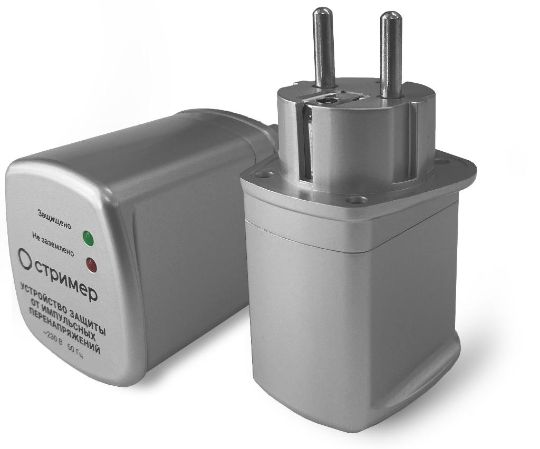

При отсутствии возможности размещения стандартного УЗИП на DIN-рейку, существует возможность во всех случаях в однофазной сети защитить конечное оборудование при помощи УЗИП в штепсельную розетку с помощью РИФ-Д-I+II 275/7 (1+1) арт. 112 004.

При наличии электрооборудования, нарушение работы которого невозможно, рекомендуется установка УЗИП III класса в непосредственной близости к этому оборудованию.

Для однофазной системы заземления — РИФ-Э-III 320/3 с (1+1) арт. 131 102.

Для трехфазной системы заземления— РИФ-Э-III 320/3 (3+1) арт. 134 001.
