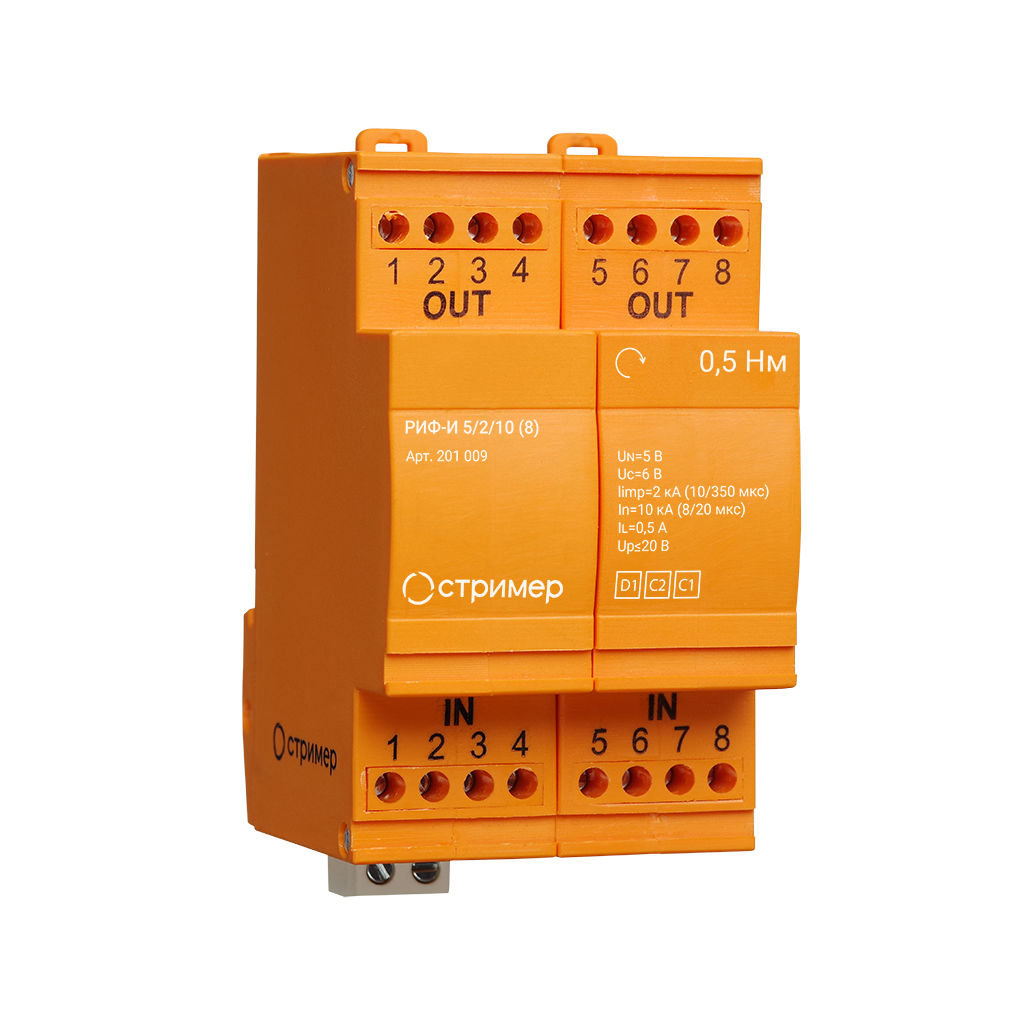

УЗИП комбинированного типа для защиты оборудования слаботочных цепей.
Предназначено для защиты симметричных четырехпроводных интерфейсов RS 485/422 или температурных датчиков.
Устанавливается в пределах 0А(В)-2 зон молниезащиты в соответствии с ГОСТ IEC 61643- 22- 2022.
УЗИП размещено в корпусе шириной 54 мм для крепления на DIN-рейку.
Обеспечивает защиту 2-х пар сигнальных линий. Подключение с помощью винтовых клемм.
Сертификаты: не подлежит сертификации.
Технические характеристики
| Наименование параметра |
|
РИФ-И 5/2/10 (8) |
| Категория испытаний (ГОСТ IEC 61643-21) |
D1, С2 |
|
| Номинальное напряжение | UN |
5В |
| Максимальное длительное рабочее напряжение пост. тока | Uc |
6В |
| Максимальное длительное рабочее напряжение перем. тока | Uc |
4,2 В |
| Номинальный ток | IL |
0.5 А |
| Импульсный ток (10/350 мкс) | Iimp |
2 кA |
| Номинальный разрядный ток (8/20 мкс) | In |
10 кА |
| Уровень напряжения защиты линия-линия при In | Up |
≤20 В |
| Уровень напряжения защиты линия-PG при In | Up |
≤700 В |
| Уровень напряжения защиты линия-линия при 1 кВ/мкс | Up |
≤8,5 В |
| Уровень напряжения защиты линия-PG при 1 кВ/мкс | Up |
≤600 В |
| Последовательное сопротивление на линию | R |
1.8 Ом |
| Частота среза линия-линия | fG | 1,7 МГц |
| Емкость линия-линия | С |
≤5 нФ |
| Диапазон рабочих температур | Tu |
От -60С до +80С |
| Категория исполнения (ГОСТ 14254) |
|
IP 20 |
| Установка на |
|
DIN-рейка 35 мм |
| Сечение соединительных проводов |
|
0,08 мм2 – 2,5 мм2 |
| Артикул |
|
201 009 |
