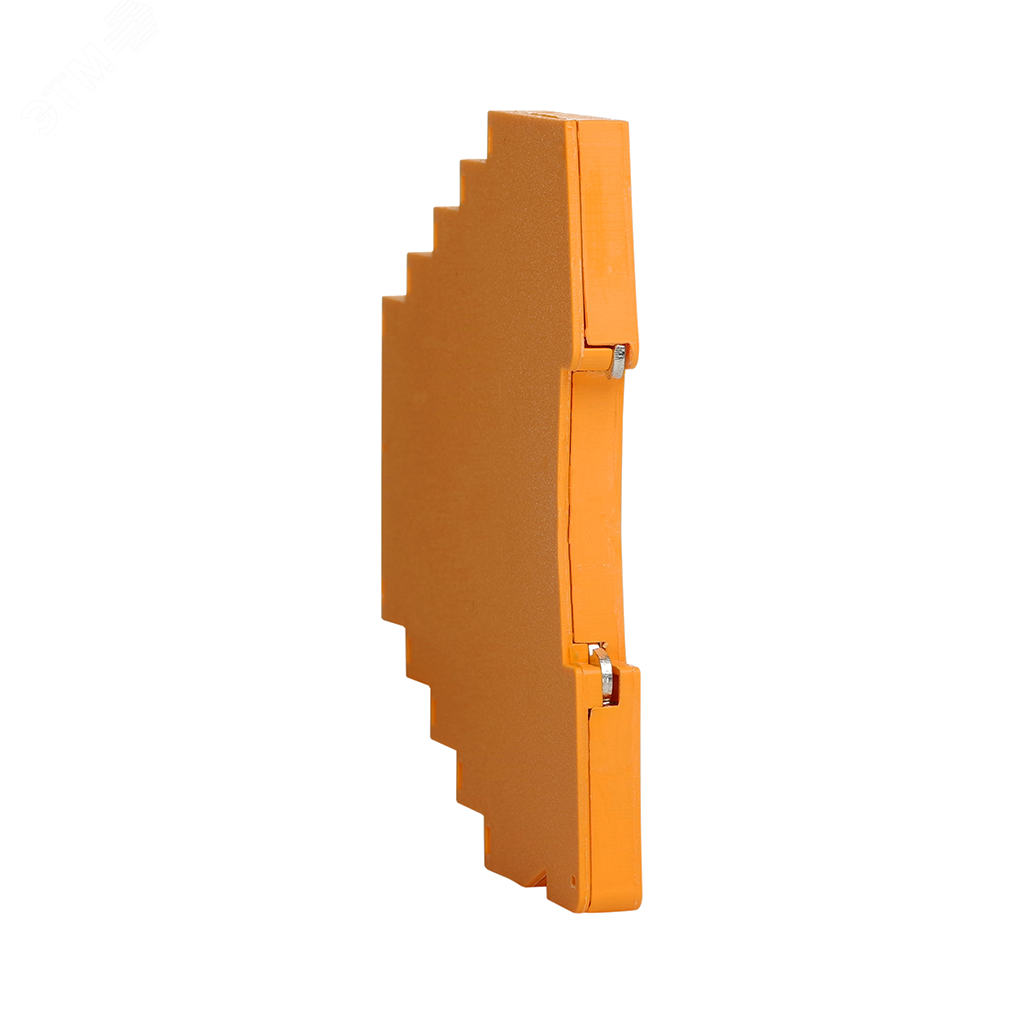

УЗИП комбинированного типа выполнено в монолитном корпусе.
Предназначено для защиты аппаратуры промышленной автоматизации, симметричных или несимметричных интерфейсов контрольно-измерительных цепей, цифровых (TTY, RS-485, RS-422, RS-232, RS-423, токовая петля 0-20 мА) и аналоговых интерфейсов передачи данных (токовая петля 4-20 мА), включая протоколы Modbus, Profibus, MultiBus, Fieldbus, HART, CAN и др.
Устанавливается в пределах 0А(В)-2 зон молниезащиты в соответствии с ГОСТ IEC 61643- 22- 2022.
УЗИП размещено в корпусе шириной 7 мм для крепления на DIN-рейку.
Количество защищаемых проводников (пар)– 4 (2), подключение с помощью винтовых клемм.
Преимущества
- Компактный размер – толщина модуля 7 мм;
- Низкий уровень напряжения защиты, подходящий для защиты оконечного оборудования;
- Категория испытаний D1 в соответствии с ГОСТ IEC 61643-21;
- Заземление может осуществляться как при установке на DIN-рейку, так и через клеммы заземления.
Технические характеристики
⇒ Технические характеристики РИФ-И х_2_20(4) CD
| Наименование параметра | РИФ-И 5/2/20 (4)-CD | РИФ-И 12/2/20 (4)-CD | РИФ-И 24/2/20 (4)-CD | РИФ-И 48/2/20 (4)-CD | |
|
Категория испытаний (ГОСТ IEC 61643-21) |
|
D1, С2 |
|||
|
Номинальное напряжение |
UN |
5 В |
12 В |
24 В |
48 В |
|
Максимальное длительное напряжение DC |
UC |
6 В |
15 В |
33 В |
55 В |
|
Максимальное длительное напряжение AC |
UC |
4,2 В |
10,6 В |
23,3 В |
38,5 В |
|
Номинальный ток |
IL |
0,1 А |
|||
|
Импульсный ток (10/350 мкс) на линию/полный |
Iimp |
0,5 кА / 2 кА |
|||
|
Номинальный разрядный ток (8/20 мкс) на линию/полный |
In |
5 кА / 20 кА |
|||
|
Уровень напряжения защиты линия-линия при In |
Up |
≤ 20 В |
≤ 30 В |
≤ 52 В |
≤ 85 В |
|
Уровень напряжения защиты линия-PE при In |
Up |
≤ 18 В |
≤ 35 В |
≤ 66 В |
≤ 97 В |
|
Последовательное сопротивление на линию |
R |
1 Ом |
1 Ом |
1,8 Ом |
1,8 Ом |
|
Частота среза линия-линия |
fG |
0,5 МГц |
0,85 МГц |
1,7 МГц |
2,9 МГц |
|
Емкость линия-линия |
C |
≤ 4 нФ |
≤ 3,2 нФ |
≤ 1,5 нФ |
≤ 1,5 нФ |
|
Время срабатывания линия-линия/ линия-PE |
|
≤1 нс / ≤100 нc |
|||
|
Диапазон рабочих температур |
Tu |
от -60°С до +80°С |
|||
|
Категория исполнения (ГОСТ 14254) |
|
IP20 |
|||
|
Способ монтажа |
|
DIN-рейка 35 мм |
|||
|
Сечение подключаемых проводов |
|
0,08 мм2 – 2,5 мм2 |
|||
|
Артикул |
|
201 016 |
201 017 |
201 018 |
201 019 |
