Схемы установок УЗИП класса II

УЗИП класса IIпредназначены для защиты сети электроснабжения объекта от индуктированных или коммутационных перенапряжений, в качестве отдельного УЗИП, или как 2-ая ступень защиты при ударе молнии.

Система заземления TN-S, TT, 150 В и 220 В

Схема подключения "1+1"

Комплект УЗИП
РИФ-Э-II 320/20 (1) + РИФ-Э-II 255/40 (N-PE)

УЗИП в монолитном корпусе
РИФ-Э-II 275/20 (1+1)

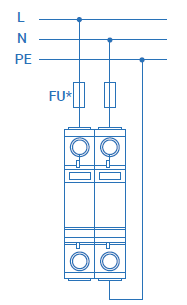

Схема подключения "2+0"

Комплект УЗИП
2хРИФ-Э-II 200/20 (1)
2хРИФ-Э-II 320/20 (1)

УЗИП в монолитном корпусе
РИФ-Э-II 275/20 (2+0)

Система заземления TN-S, TT, 380 В

Схема подключения "3+1"

УЗИП в монолитном корпусе
РИФ-Э-II 275/20 (3+1)

Схема подключения "4+0"

УЗИП в монолитном корпусе
РИФ-Э-II 275/20 (4+0)

Система заземления TN-С,

TN-C-S, 150 В и 220 В

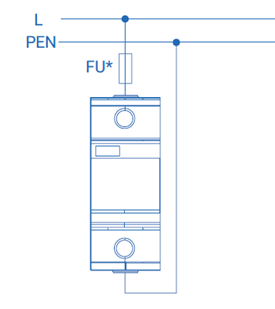

Схема подключения «1+0»

УЗИП в монолитном корпусе
РИФ-Э-II 200/20 (1)
РИФ-Э-II 320/20 (1)

Система заземления TN-С,

TN-C-S, 380 В

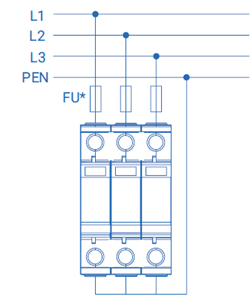

Схема подключения «3+0»

УЗИП в монолитном корпусе
РИФ-Э-II 275/20 (3+0)
