Схемы установок УЗИП класса I+II

УЗИП класса I+II защищает оборудование в низковольтных цепях до 1000 В от прямых и отдаленных ударов молнии при воздушном или кабельном вводах электропитания. Предназначены для защиты от прямых ударов молнии в сеть (зона 0А) или там, где объекты находятся в непосредственной близости от молниеотвода (зона 0В).
УЗИП класса I+II применяются для сетей с любыми системами заземления.

Система заземления TN-S, TT, 150 В и 220 В

Схема подключения «1+1»

УЗИП в монолитном корпусе
РИФ-Э-I+II 275/12,5 (1+1)
РИФ-Э-I+II 255/25 (1+1)
РИФ-Э-I+II 385/30 (1+1)

Система заземления TN-S, TT, 380 В

Схема подключения "3+1"

УЗИП в монолитном корпусе
РИФ-Э-I+II 275/12,5 (3+1)
РИФ-Э-I+II 255/25 (3+1)
РИФ-Э-I+II 385/30 (3+1)

Схема подключения "4+0"

УЗИП в монолитном корпусе
РИФ-Э-I+II 275/12,5 (4+0)
РИФ-Э-I+II 255/25 (4+0)
РИФ-Э-I+II 385/30 (4+0)

Система заземления TN-С, TN-C-S

150 В и 220 В

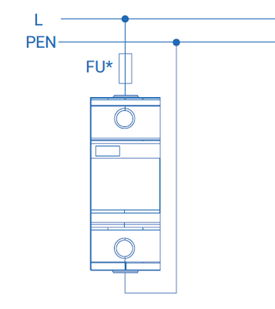

Схема подключения «1+0»

УЗИП в монолитном корпусе
РИФ-Э-I+II 275/12,5 (1)
РИФ-Э-I+II 320/25 (1)
РИФ-Э-I+II 385/30 (1)

380 В

Схема подключения "3+0"

УЗИП в монолитном корпусе
РИФ-Э-I+II 275/12,5 (3+0)
РИФ-Э-I+II 320/25 (3+0)
РИФ-Э-I+II 385/30 (3+0)
