Повысить экономическую эффективность применения светодиодных светильников
благодаря снижению случаев выхода из строя светильников и повреждения изоляции питающей линии из-за импульсных перенапряжений
НПО «Стример» реализует техническую поддержку проектировщиков и интеграторов по вопросам защиты сетей наружного освещения от грозовых и коммутационных перенапряжений
защита электрических сетей с узип серии «риф»
За три десятилетия НПО «Стример» сформировало:
- научную команду, занимающуюся прикладными исследованиями в области энергетики;
- собственный испытательный центр, в котором воспроизводятся условия работы защитных устройств при ударе молнии рядом или непосредственно в действующую линию электропередачи;
- эффективную рабочую бизнес-модель, обеспечивающую прохождение полного цикла создания инновации – от идеи до вывода продукта на рынок и его серийного производства.
ТИПОВЫЕ РЕШЕНИЯ ПО УСТАНОВКЕУЗИП СЕРИИ «РИФ»
нормативно-техническая документация
Для обеспечения бесперебойной работы системы наружного освещения при воздействии молнии и коммутациях в сети выполняется защита от импульсных перенапряжений с помощью УЗИП.
Установка УЗИП, отвечающих требованиям ГОСТ IEC 61643-11, позволяет обеспечить показатели качества электроэнергии питающей сети в соответствии с ГОСТ 32144-2013.
Комплексная защита включает установку УЗИП
непосредственно около светильника;
на шинах пунктов питания и управления освещением (ТП, РП, ШНО, АСУНО).*
*в соответствии с нормативной базой и концепцией защиты светодиодных светильников в системах наружного освещения.
ЭФФЕКТИВНОСТЬ
Защита с помощью УЗИП позволяет
Повысить надежность функционирования систем наружного освещения
благодаря защите систем уличного освещения и управления уличным освещением, размещению оборудования в специализированном ящике управления освещением (ЯУО)
экономическая эффективность применения узип в системе освещения поГОСТ Р МЭК 62305

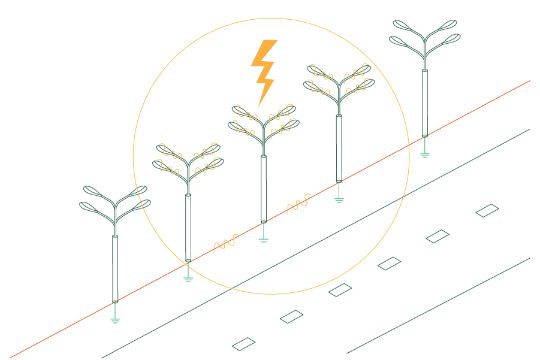

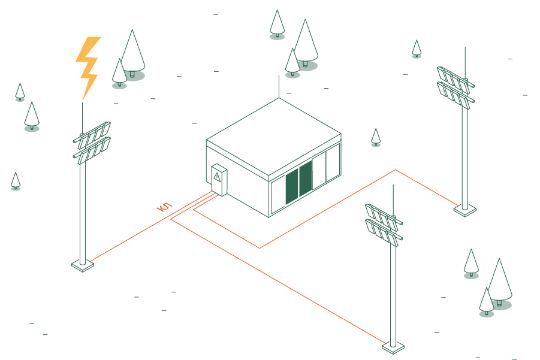

Последствия единичного удара молнии могут быть различными:
- повреждение 4-х светильников одной опоры;
- повреждения светильников на пораженной и нескольких соседних опорах.
«Менеджмент риска. Защита от молнии. Часть 1. Общие принципы», «...для защищаемого здания (сооружения) целесообразно оценить экономический эффект от внедрения мер защиты от молнии. В этом случае необходимо оценить риск ... (экономические потери). ... Защита от молнии яляется эффективной, если сумма стоимости остаточных потерь от воздействия молнии после внедрения мер защиты от молнии ... и затрат на внедрение мер защиты .. менее стоимости полных потерь от воздействия молнии без применения мер защиты...»
оценка ущерба
Рассмотрим оснащение линии освещения, состоящей из типовых опор высотой 10-20 м. На каждой из опор размещены 4 светодиодных светильника со световым потоком 30 000 Лм. Примем, что при ударе молнии из строя выйдут все светильники на поражённой опоре, а также на двух соседних.
Стоимость 3-х УЗИП (система заземления TN-S 230 В) для защиты 3-х опор освещенияя, УЗИП для питающей ТП (3-х полюсные УЗИП для 4-х проводной сети) оценивается примерно в 60 000 рублей.
Стоимость 3-х УЗИП (система заземления TN-S 230 В) для защиты 3-х опор освещенияя, УЗИП для питающей ТП (3-х полюсные УЗИП для 4-х проводной сети) оценивается примерно в 60 000 рублей.
| Цена 1-го светильника | 51 000 | |
| Стоимость 4-х светильников на 1-ой опоре освещения, руб. | 204 000 | |
| Стоимость 12-ти светильников на 3-х опорах освещения, руб. | 612 000 | |
| Ущерб при 1 ударе молнии, руб. | 612 000 | |
| Стоимость защиты | 60 000 |
Так, один удар молнии может нанести ущерб порядка 600 000 рублей
устройства защиты от импульсных перенапряжений
НПО «Стример» производит устройства защиты светильников от импульсных перенапряжений следующих модификаций: УЗИП РИФ-LED класса I+II IP 66 для наружной установки и УЗИП РИФ-LED класса II-III для установки внутри корпуса.

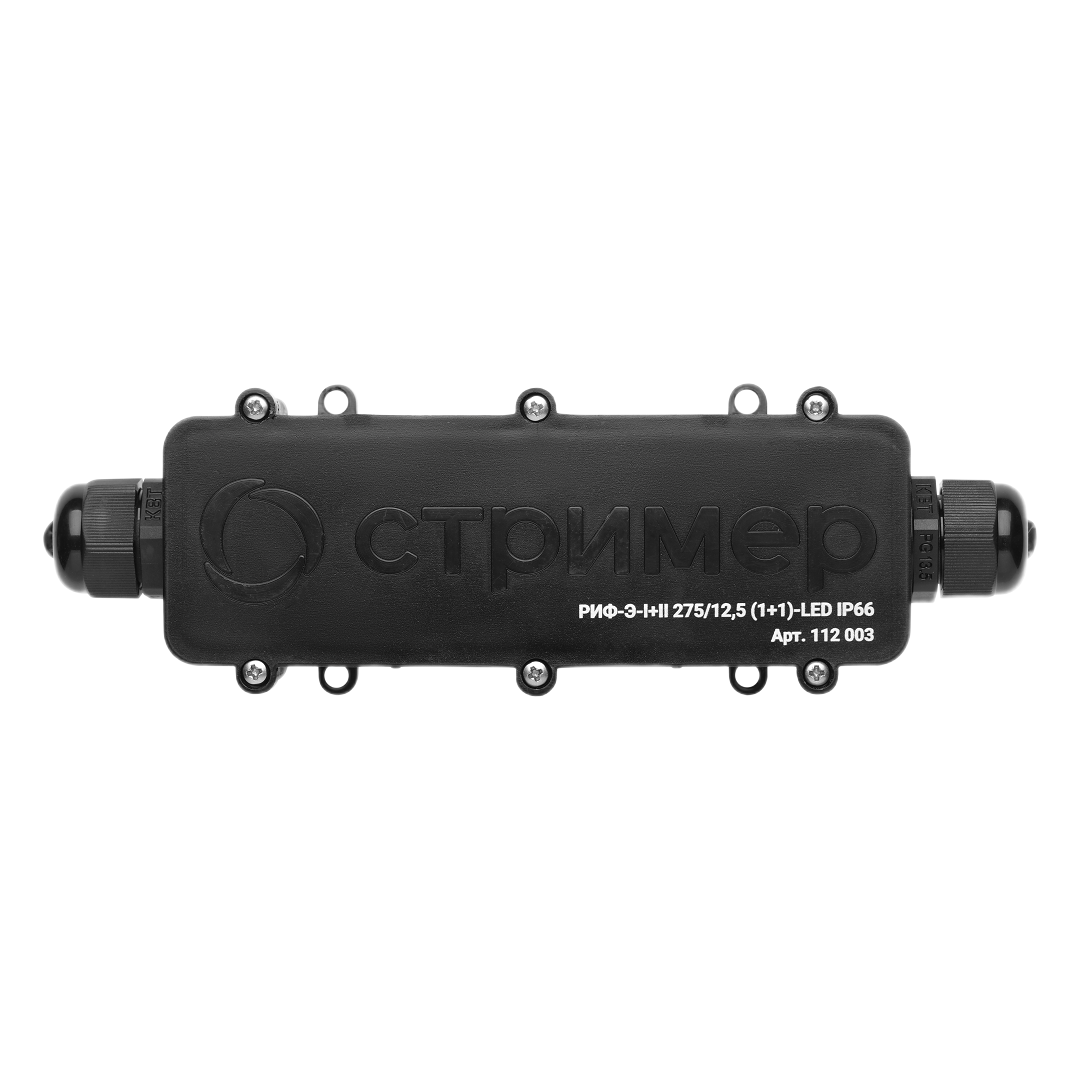

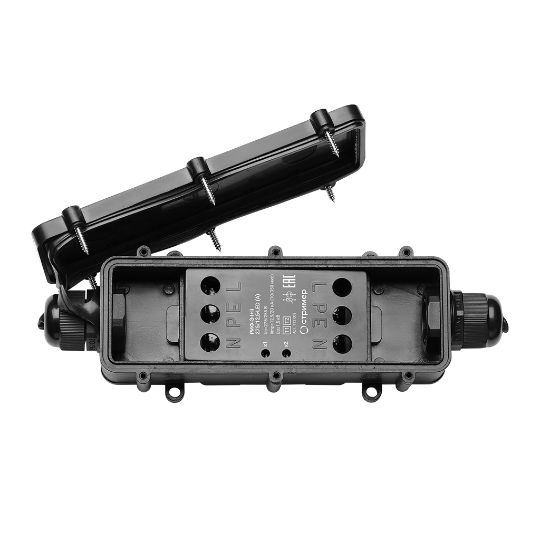

УЗИП РИФ-Э-I+II 275/12,5 (1+1)-LED
Артикул 112 003, 112 006
Выдерживает токовые нагрузки, соответствующие классу испытаний I, и имеет глубокий уровень ограничения перенапряжений, соответствующий классу испытаний II. Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
УЗИП состоит из монолитного корпуса с рабочими элементами, крышки и герметичных вводов. Рабочими элементами являются варисторы и газонаполненный разрядник. Конструкция устройства выполнена в виде соединительного кабельного коннектора.
Выпускается в двух модификациях в зависимости от монтажного комплекта.
- В монтажный комплект РИФ-Э-I+II 275/12,5 (1+1)-LED (А) входит металлическая планка для крепления устройства на монтажную ленту.
- В РИФ-Э-I+II 275/12,5 (1+1)-LED (Б) - металлическая планка и клипса для крепления устройства на DIN-рейку.
Применяется в однофазных цепях 230 В с системами заземления TT и TN-S. Подключение УЗИП осуществляется в разрыв питающего к светильнику кабеля.

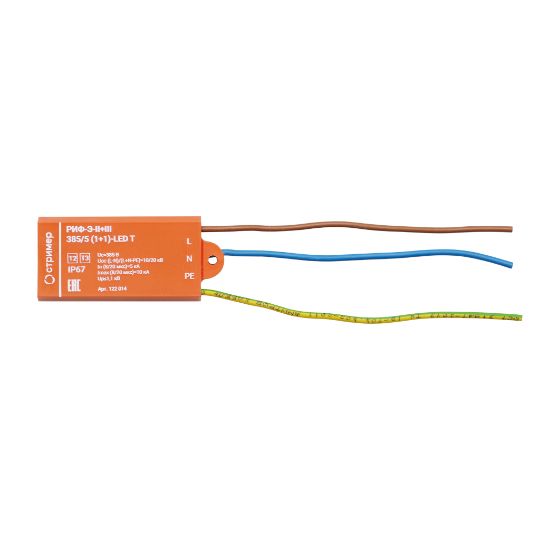

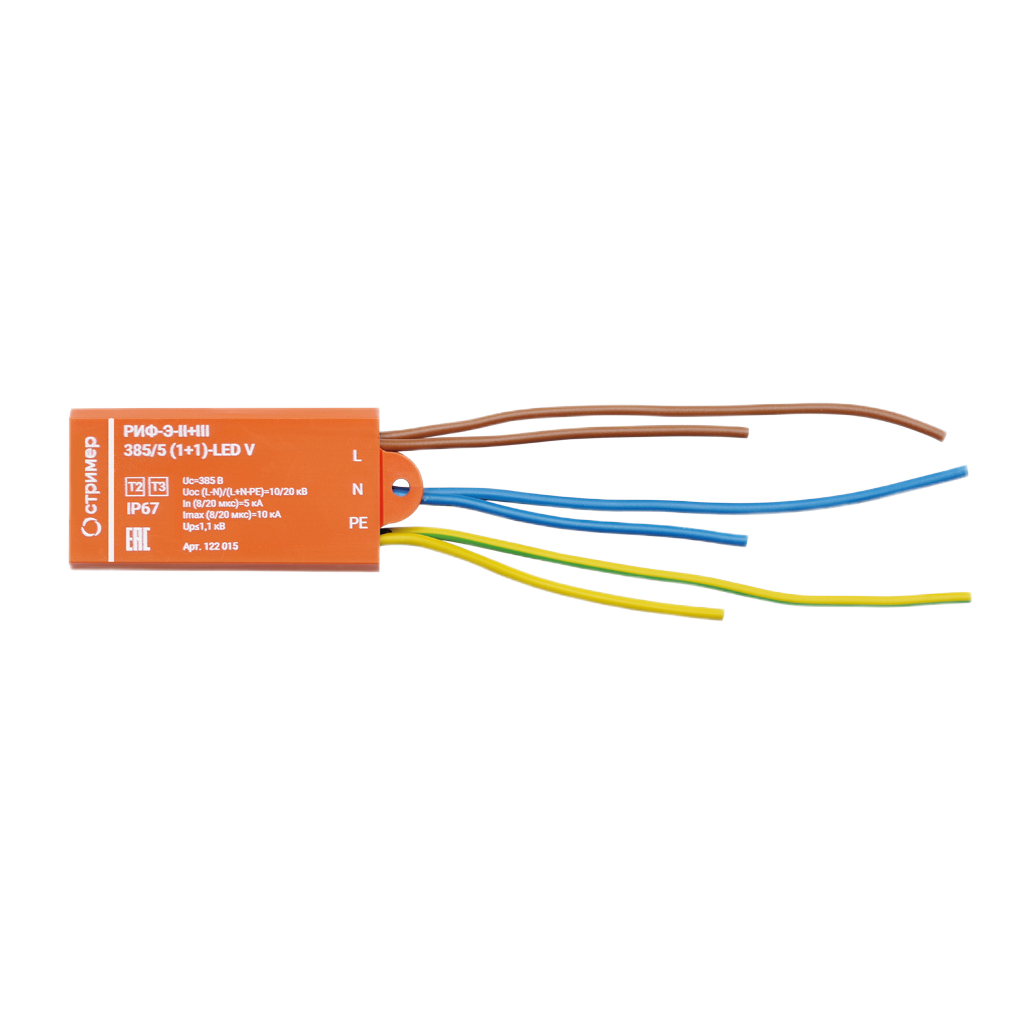

УЗИП РИФ-Э-II+III 385/5 (1+1)-LED
Артикулы 122 014, 122 015
Выдерживает токовые нагрузки, соответствующие УЗИП класса II, а по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса III.
Устанавливается в пределах 1-2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
Применяется в однофазных цепях 230 В с системами заземления TT и TN-S.
Рекомендуемый номинал предохранителя не менее не менее 16 А gL/gG.
Выпускается в двух модификациях:

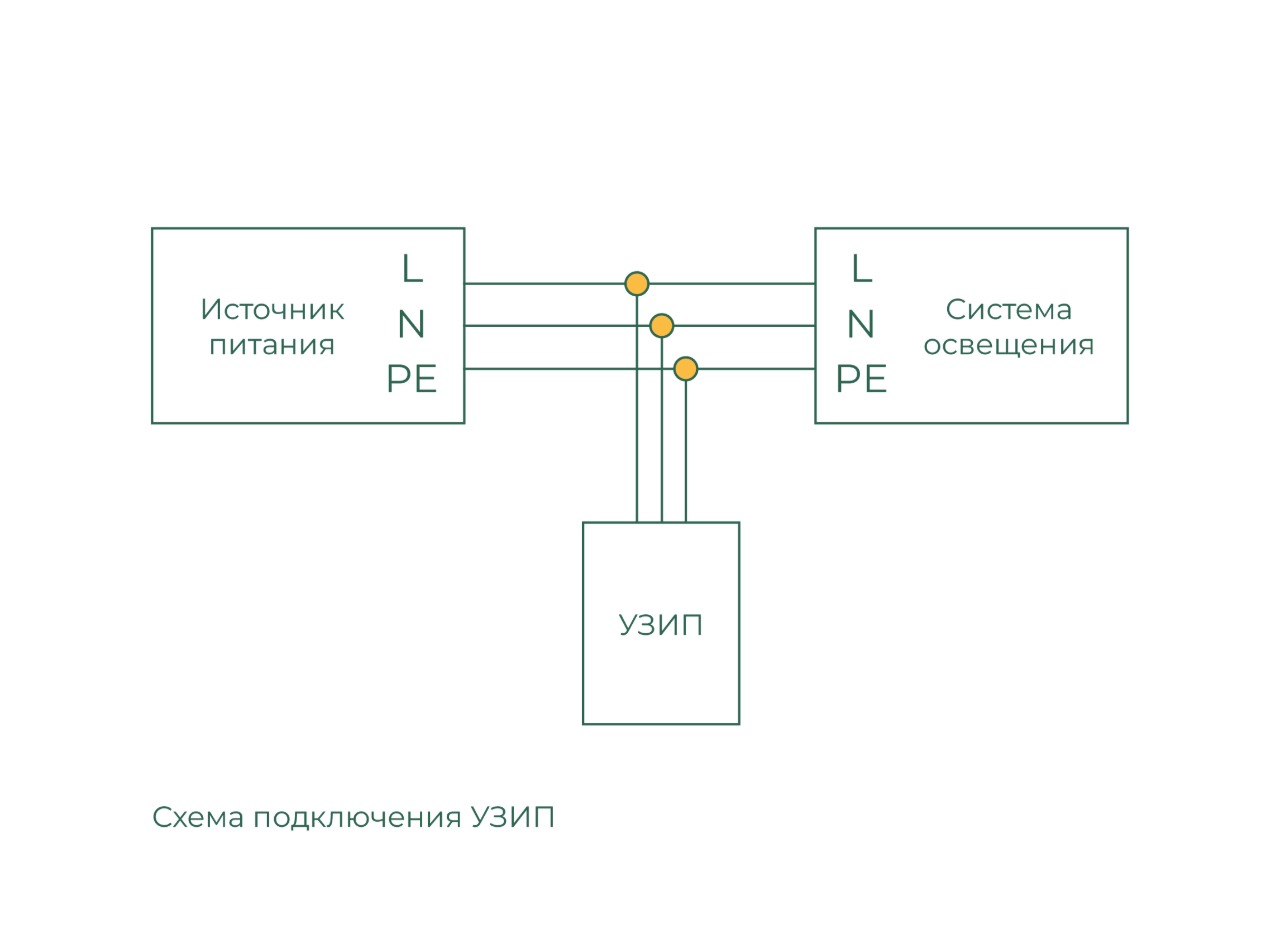

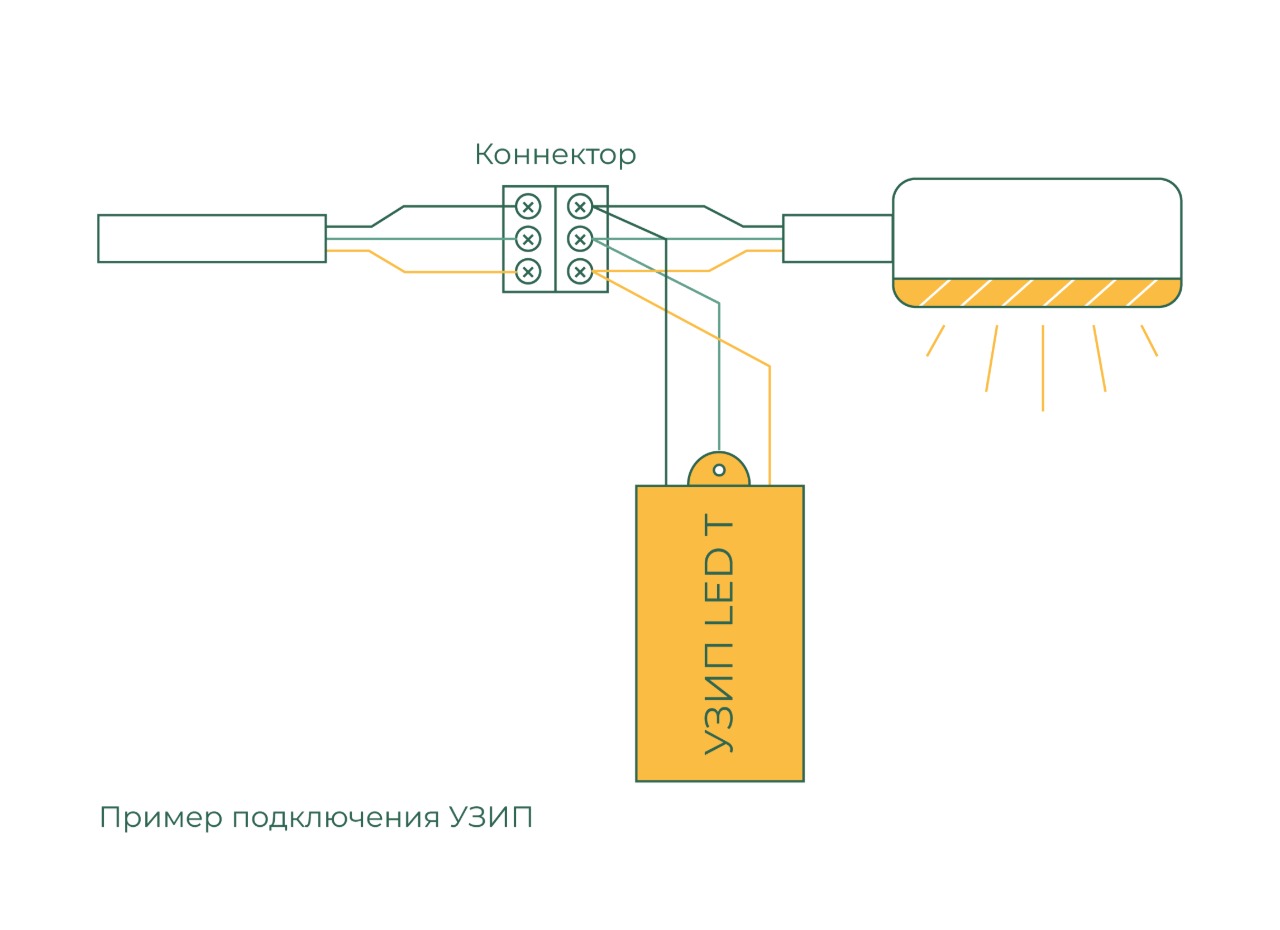

- РИФ-Э-II+III 385/5 (1+1)-LED T подключается по Т-образной схеме с помощью трёх гибких соединительных проводников сечением 1,5 мм2 и длинной 10 см.
- РИФ-Э-II+III 385/5 (1+1)-LED V подключается по V-образной схеме с помощью шести гибких соединительных проводников - от каждого разъёма (L, N, PE) идёт по два проводника сечением 1,5 мм2.
Применяется в однофазных цепях 230 В с системами заземления TT и TN-S.
Рекомендуемый номинал предохранителя не менее не менее 16 А gL/gG.
Вводные щитки с УЗИП серии «риф»

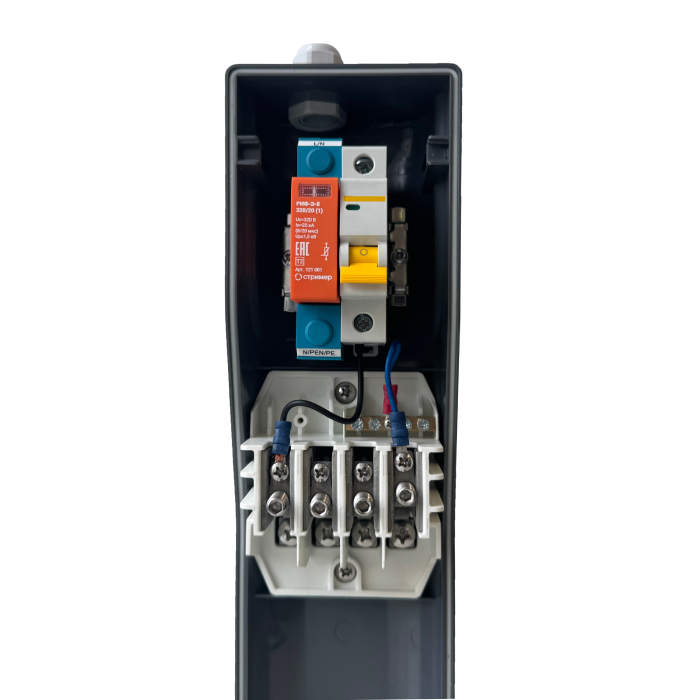

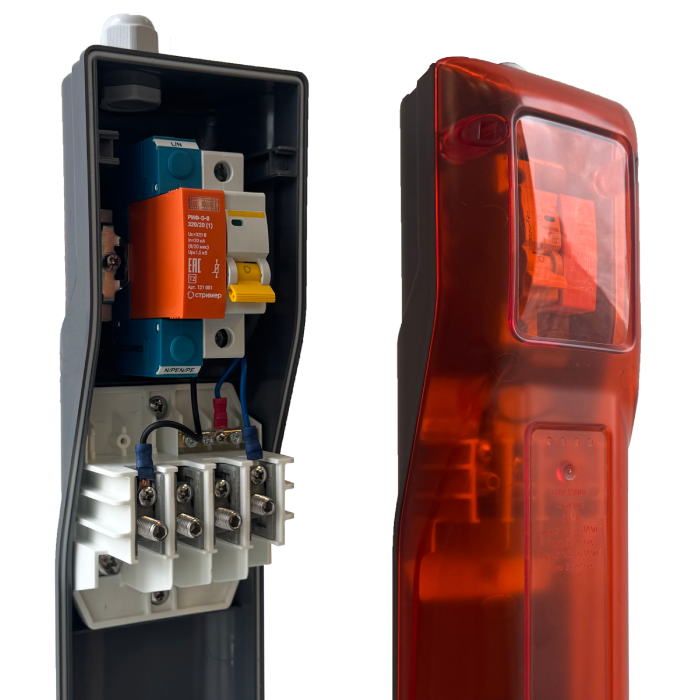

ЯР-РИФ-LED
Вводные щитки для опор освещения диаметром от 160 мм.
- Обеспечены минимально-возможные размеры изделия для подключений кабелей, используемых в подобных проектах (допустимо шлейфовое подключение трех проводников сечением по 50 мм. кв. в каждый клеммный зажим).
- Возможность выбора предохранителей или автоматических выключателей в качестве защиты электрооборудования.
- Наличие секции для расключения питающего кабеля позволяет не использовать в проекте кабельные муфты для данного соединения.
испытание светильника на стойкость к молниевым воздействиям
с узип и без него
Испытания производились в лаборатории НПО «Стример»
Если видео не воспроизводится, то перейдите по ссылке
встроенная и внешняя защита LED-светильника
Разработка и производство НПО «Стример»
Если видео не воспроизводится, то перейдите по ссылке
проверка качества узип серии «риф»
Разработка и производство НПО «Стример»
НОРМАТИВНО-ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
ГОСТ IEC 61643-12-2022 Устройства защиты от импульсных перенапряжений низковольтные. Часть 12. Устройства защиты от импульсных перенапряжений в низковольтных силовых распределительных системах. Принципы выбора и применения.
«В настоящем стандарте содержится информация о характеристиках, необходимых для выбора УЗИП
При наличии молниезащитной системы, УЗИП на входе в установку является обязательным, и следует выбрать УЗИП, испытанное по классу испытаний I».
3.1. Термины и определения
5. Низковольтные системы электроснабжения и оборудование, требующие защиты
6. Устройства защиты от импульсных перенапряжений
7. Применение УЗИП в низковольтных системах электроснабжения
Приложение С. Окружающая среда. Импульсные перенапряжения в низковольтных системах
Приложение Е. Временные перенапряжения
Приложение F. Правила и принципы координации
Приложение J. Применение УЗИП
ГОСТ Р 50571.5.53-2013 Электроустановки низковольтные. Часть 5-53. Выбор и монтаж электрооборудования. Отделение, коммутация и управление
«Защита от перенапряжений атмосферного происхождения (вызываемых непрямыми и удаленными ударами молнии) и коммутационных перенапряжений обеспечивается установкой устройств защиты от перенапряжений.
Применение УЗИП значительно уменьшает воздействие импульсных перенапряжений».
534 Устройства защиты от перенапряжений
534.1 Общие положения
534.2 Выбор и монтаж устройств защиты от перенапряжений (УЗП) в электроустановках зданий
Приложение А Установка устройств защиты от перенапряжений (УЗП) в системах TN
Приложение В Установка устройств защиты от перенапряжений (УЗП) в системах ТТ
Приложение С Установка устройств защиты от перенапряжений в системах IT
Приложение D Пример установки устройств защиты от перенапряжений, испытанных по классу I, II и III,
в системах TN-C-S
ГОСТ Р 50571.4.44-2019 (МЭК 60364-4-44: 2007) Электроустановки низковольтные.
Часть 4.44. Защита для обеспечения безопасности. Защита от резких отклонений напряжения и электромагнитных возмущений
443.Защита от кратковременных атмосферных перенапряжений или коммутационных перенапряжений.
443.4 Управление перенапряжением
Приложение А Примеры расчета уровня риска для вы бора УЗИП
Приложение В.Указания по защите от перенапряжений устройствами защиты отимпульсных перенапряжений (УЗИП). установленными на воздушных линияхэлектропередачи.
ГОСТ в каталоге Россстандарт
ГОСТ Р 55630-2013 / IEC / TR 62066:2002 Перенапряжения импульсные и защита от перенапряжений в низковольтных системах переменного тока.
Общие положения.
«УЗИП устанавливаются в системах электроснабжения для того, чтобы обеспечить защиту оборудования, ограничивая перенапряжения, и, таким образом, улучшая надежность системы».
4. Перенапряжения в низковольтных системах.
5. Грозовые перенапряжения.
6. Коммутационные перенапряжения.
9 Импульсные перенапряжения и интенсивность отказов
11. Использование защиты от импульсных перенапряжений
12 Применение защиты от импульсных перенапряжений
Приложение Е. Дополнительная информация о применении УЗИП
ГОСТ в каталоге Россстандарт
ГОСТ IEC 61643-11-2013 .Устройства защиты от перенапряжений низковольтные. Часть 11. Устройства защиты от перенапряжений, подсоединенные к низковольтным системам распределения электроэнергии.
Требования и методы испытаний.
«Настоящий стандарт распространяется на устройства для защиты электрических сетей и электрооборудования при воздействии грозовых ли иных перенапряжений. Данные устройства предназначены для подсоединения к силовым цепям переменного тока частотой 50/60 Гц и к оборудованию на номинальное напряжение до 1000 В».
3.1. Термины и определения
3.1.1. УЗИП (Surge Protective Device, SPD)
3.1.9. Номинальный разрядный ток In
3.1.10. Импульсный ток Iimp
3.1.11. Максимальное длительное рабочее напряжение Uc
3.1.14. Уровень напряжения защиты Up
3.1.34. Классификация импульсных испытаний (класса I, класса II, класса III)
3.1.48. Максимальный разрдяный ток Imax
6. Предпочтительные значения (параметров) для УЗИП
8. Типовые испытания
ГОСТ 32144-2013. Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего
назначения.
«Импульсные напряжения вызываются, в основном, молниевыми разрядами или процессами коммутации в электрической сети или электроустановке потребителя электрической энергии».
п. 4.3.3. Импульсные напряжения.
Приложение Б.Значения импульсных напряжений, вызываемых молниевыми разрядами и процессами коммутации
ГОСТ в каталоге Россстандарт
ГОСТ Р 51514-2013 (МЭК 61547:2009). Совместимость технических средств электромагнитная. Устойчивость светового оборудования общего назначения к электромагнитным помехам. Требования и методы испытаний.
«Настоящий стандарт устанавливает требования устойчивости к электромагнитным помехам и применяется для светового оборудования общего назначения, включая светильники, предназначенные для подключения к низковольтным электрическим сетям».
ГОСТ раскрывает, что в реальности возможны перенапряжения, превышающие расчётную стойкость оборудования
5. Требования к испытаниям
Требования по устойчивости оборудования к воздействиям:
- электростатических разрядов
- непрерывных и импульсных помех
- излучаемых и кондуктивных помех
5.7 Микросекундные импульсные помехи большой энергии
ГОСТ Р МЭК 62305-1-2010. Менеджмент риска
ЗАЩИТА ОТ МОЛНИИ. Часть 1
п. 4. Параметры тока молнии.
п. 5. Повреждение вследствие попадания тока молнии.
п. 6. Экономическая целесообразность и требования к защите от молнии.
п. 7.4. Меры защиты для уменьшения отказов для электрических и электронных сетей.
п. 8.4.2. Снижение отказов внутренних систем.
ТИПОВЫЕ РЕШЕНИЯ
Защита от индуктированных перенапряжений
Защита систем наружного освещения при наличии экранирующих объектов вдоль трассы.
Защита при ПУМ
Защита систем наружного освещения при наличии мачт освещения с молниеприёмниками
Защита систем наружного освещения
при отсутствии экранирующих объектов вдоль трассы
Защита оборудования пунктов питания и шкафов управления освещением при отсутствии защиты на линии освещения
Защита систем наружного освещения при наличии экранирующих объектов вдоль трассы (защита от индуктированных перенапряжений)
На шины ТП рекомендуется установка УЗИП II класса РИФ-Э II 275/20 с (3+0), Арт. 123 101
(в системах заземления TN-C), если прямой удар молнии в ТП не рассматривается.
(в системах заземления TN-C), если прямой удар молнии в ТП не рассматривается.
В шкаф управления освещением рекомендуется:
В системах заземления TN-C – установка УЗИП II класса РИФ-Э II 275/20 с (3+0), Арт. 123 101
В системах заземления TN-S – установка УЗИП РИФ-Э II 275/20 с (3+1), Арт. 124 102

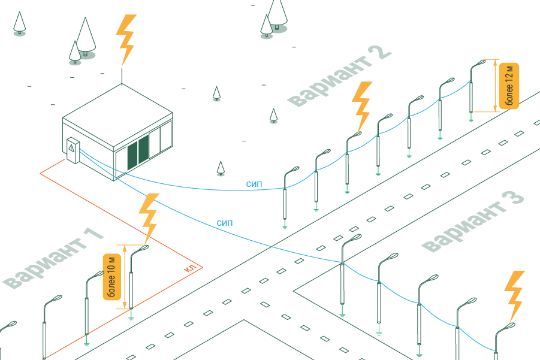

Если линия освещения выполнена КЛ на опорах высотой >10 м или СИП на опорах любой высоты, экранированных на протяжении всей трассы – УЗИП РИФ-Э-I+II 275/12,5 (1+1)-LED, УЗИП РИФ-Э-II+III 385/5 (1+1)-LED.

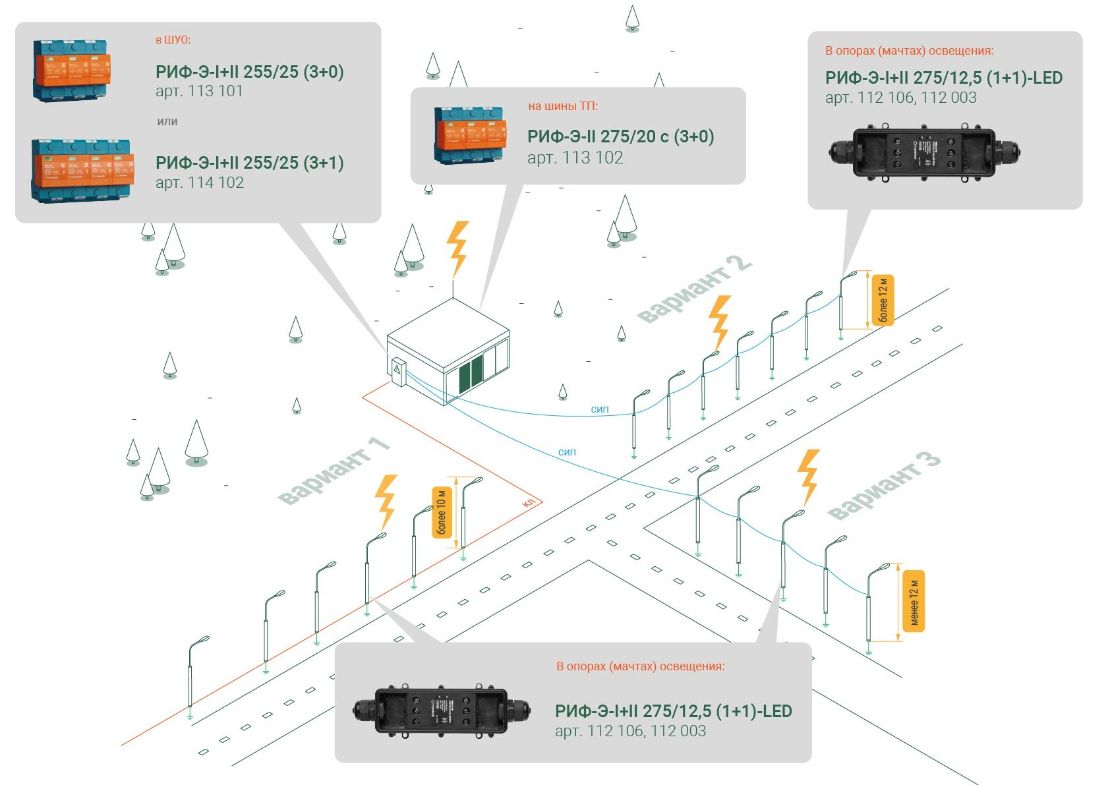

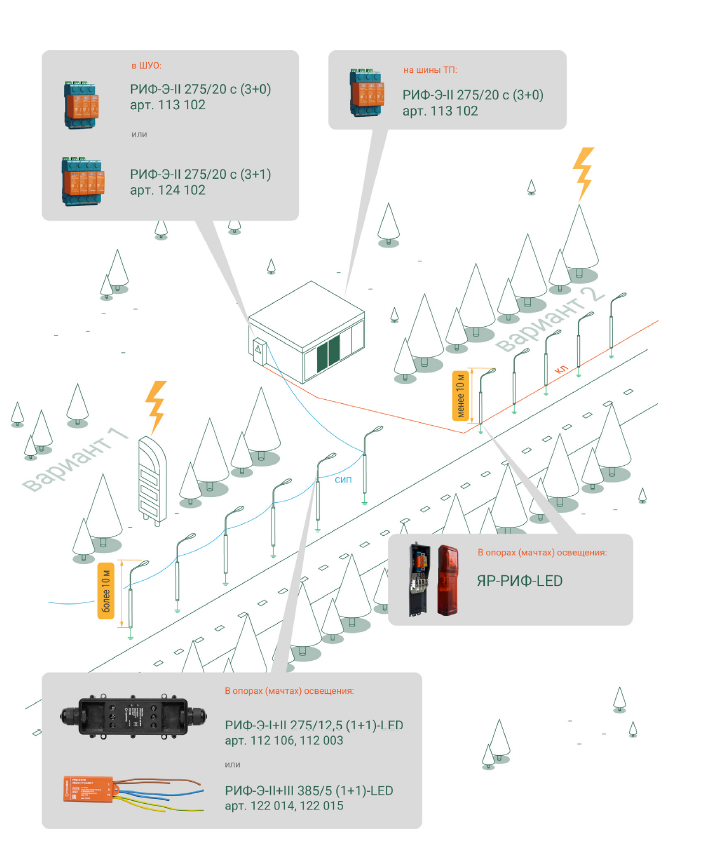

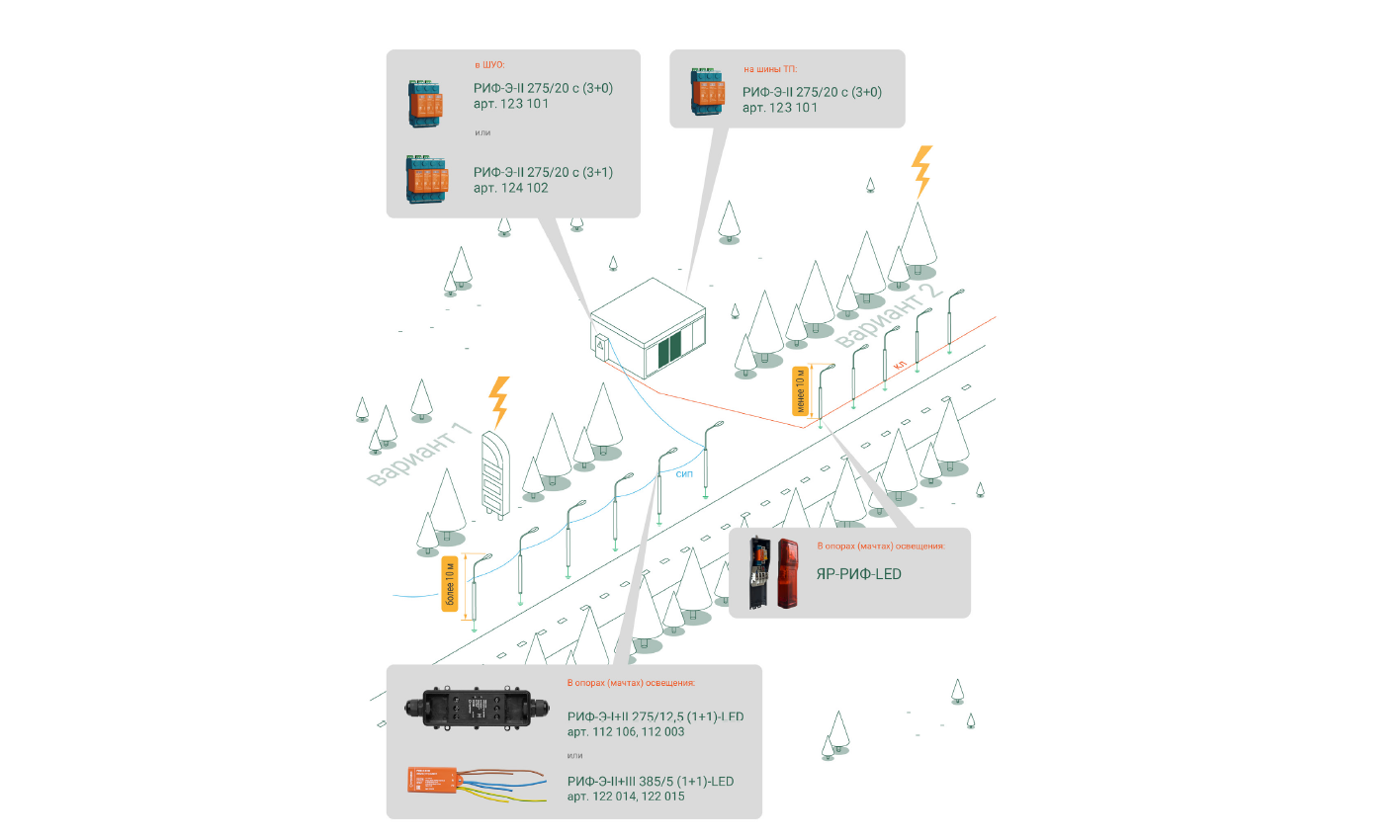

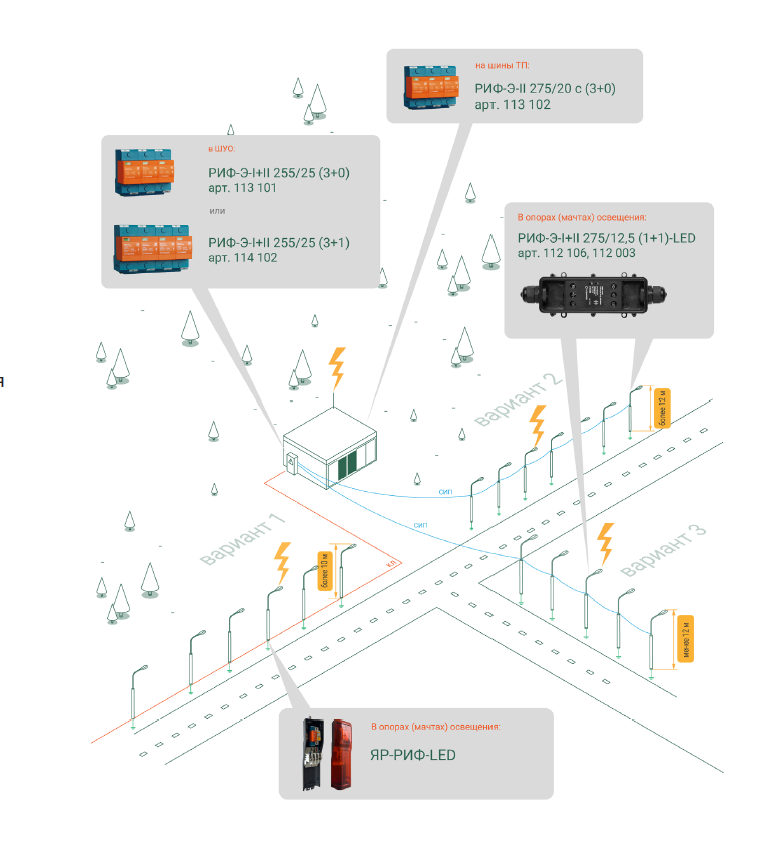

Места установки УЗИП в системе наружного освещения при наличии экранирующих объектов вдоль трассы
УЗИП для установки в системы наружного освещения
при наличии экранирующих объектов
В ШУО и на шины тп
УЗИП РИФ-Э II 275/20 с (3+0)
Арт. 123 101
В ШУО

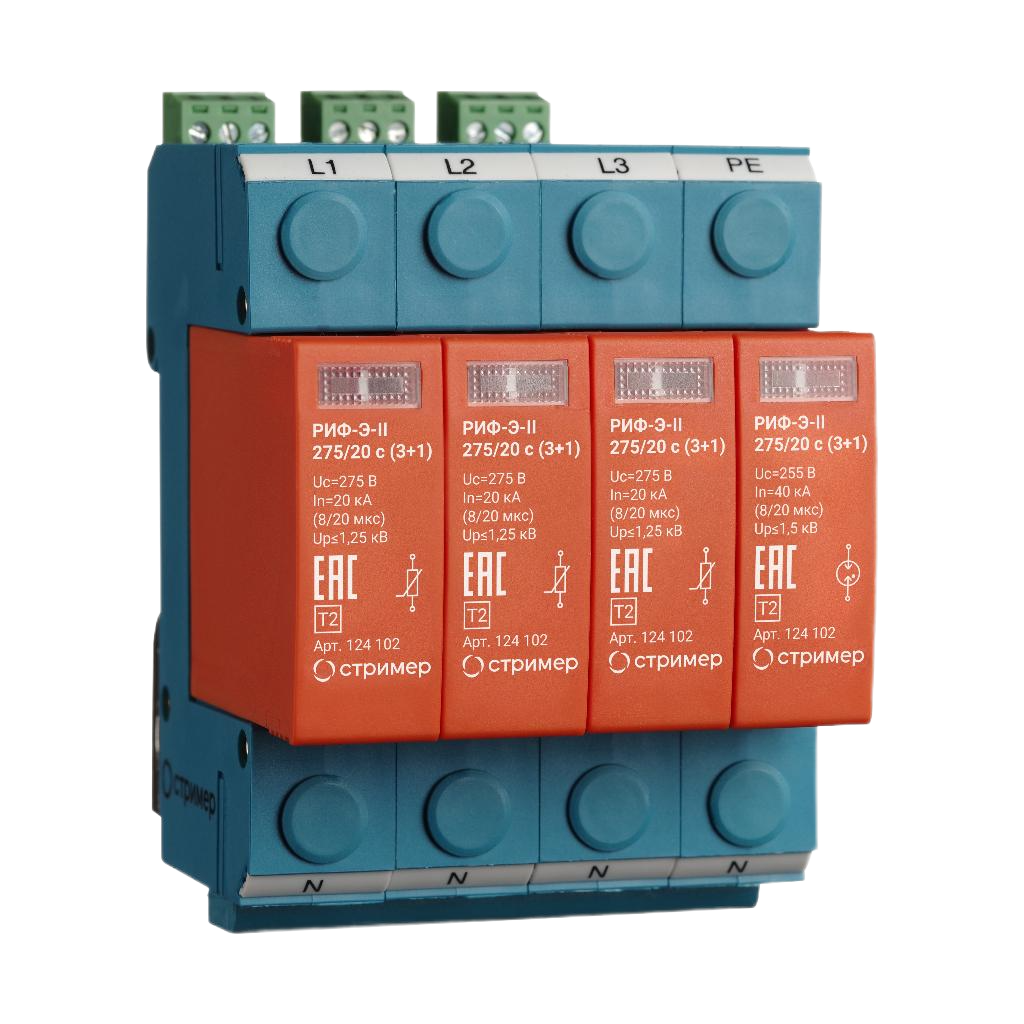

УЗИП РИФ-Э II 275/20 с (3+1)
Арт. 124 102
НА ОПОРы ОСВЕЩЕНИЯ
УЗИП РИФ-Э I+II 275/12,5 (1+1) LED
Арт. 112 006, 112 003
ВНУТРИ ОПОР ОСВЕЩЕНИЯ
УЗИП РИФ-Э II+III 275/12,5 (1+1) LED
Арт. 122 014, 122 015
Защита систем наружного освещения
при наличии мачт освещения с молниеприёмниками (защита при ПУМ)
На шины ТП рекомендуется установка УЗИП I класса или I+II класса
УЗИП РИФ-Э-I+II 255/25 (3+0), Арт. 113 101 (в системах заземления TN-C).
В шкаф управления освещением рекомендуется:
В мачтах освещения, если мачты выполнены с молниеприёмниками
рекомендуется установка УЗИП РИФ-Э I+II 275/12,5 (1+1) LED, Арт. 112 006, 112 003
УЗИП РИФ-Э-I+II 255/25 (3+0), Арт. 113 101 (в системах заземления TN-C).
В шкаф управления освещением рекомендуется:
- в системах заземления TN-C - установка УЗИП I класса или I+II класса РИФ-Э-I+II 255/25 (3+0), Арт. 113 101
- в системах заземления TN-S - установка УЗИП I класса или I+II класса РИФ-Э-I+II 255/25 (3+1), Арт. 114 102
В мачтах освещения, если мачты выполнены с молниеприёмниками
рекомендуется установка УЗИП РИФ-Э I+II 275/12,5 (1+1) LED, Арт. 112 006, 112 003

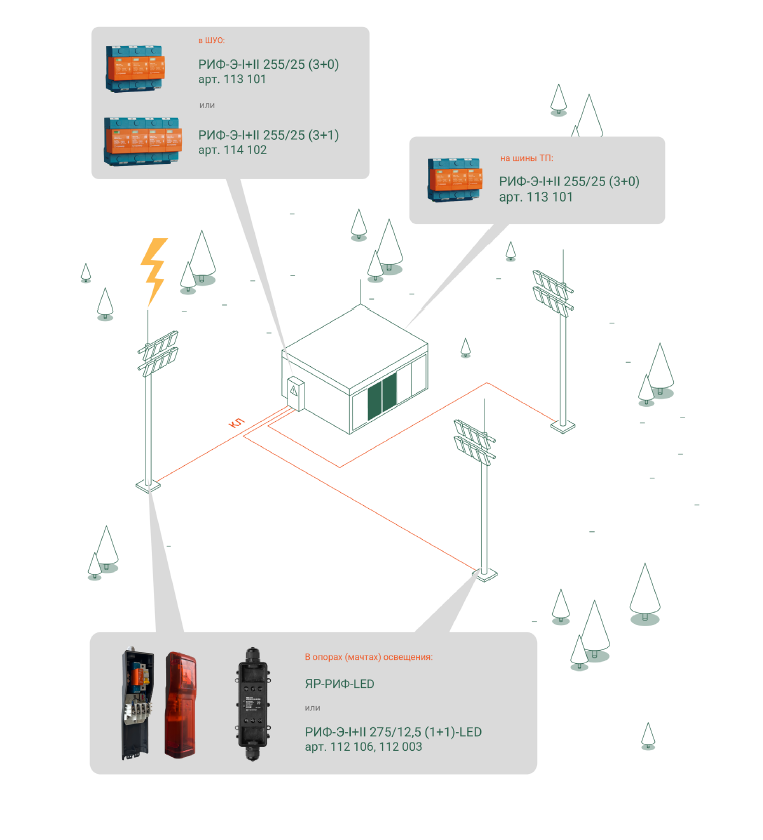

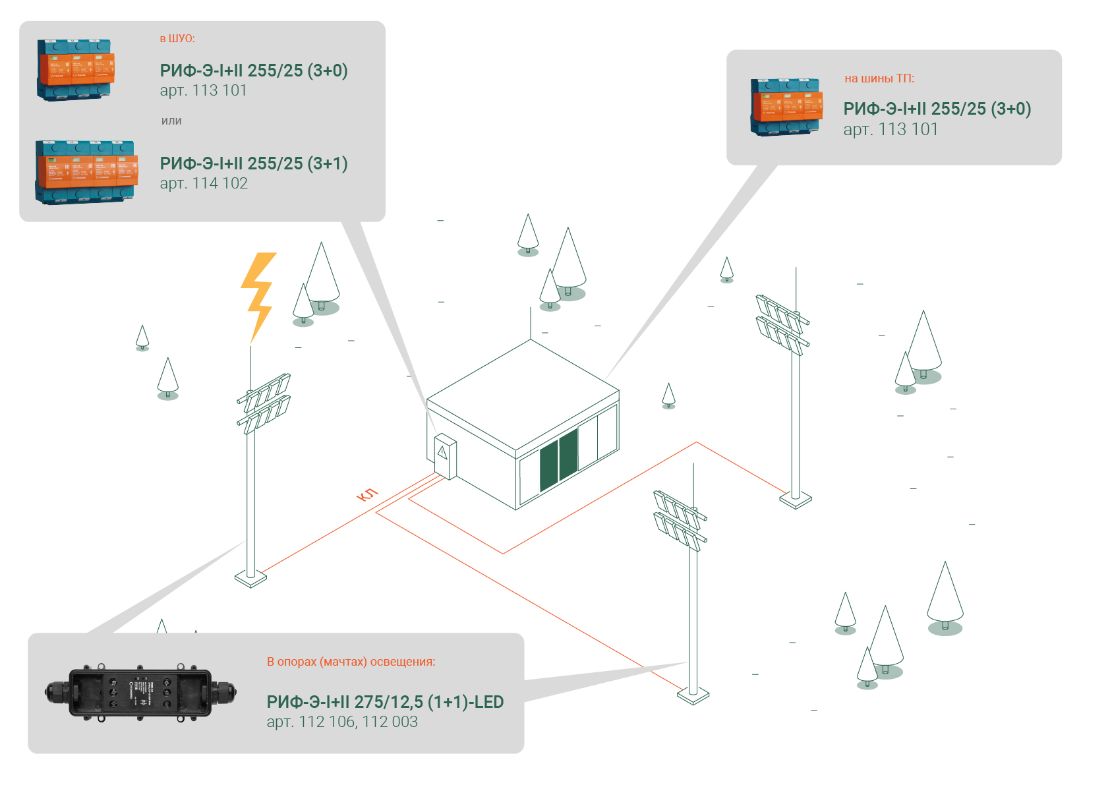

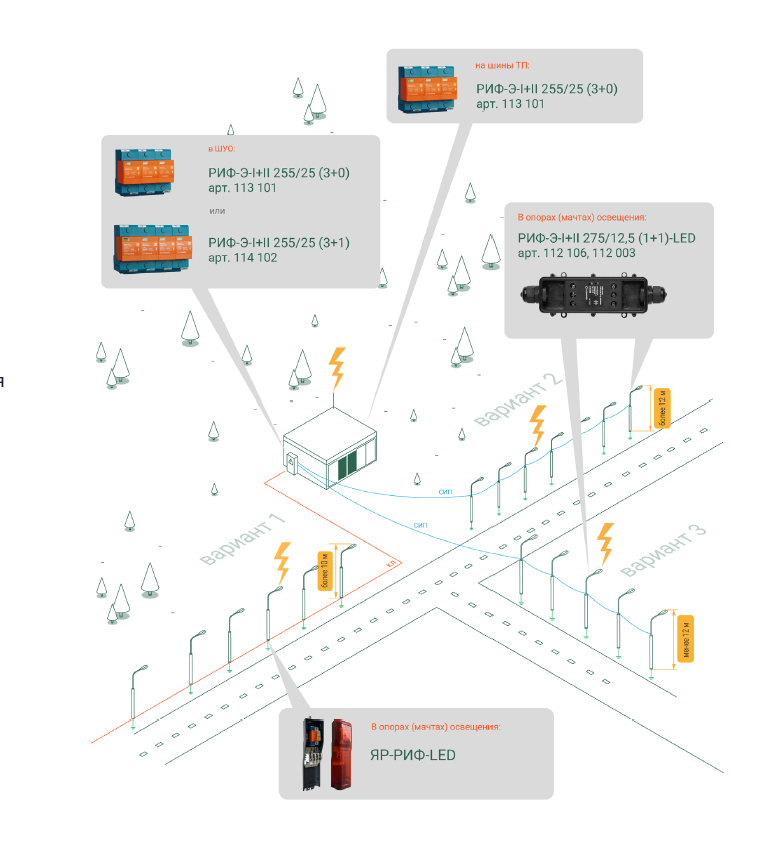

Защита систем наружного освещения при наличии мачт освещения с молниеприёмниками (защита при ПУМ)
УЗИП для установки в системы наружного освещения
при наличии мачт освещения с молниеприёмниками (защита при ПУМ)
В ШУО

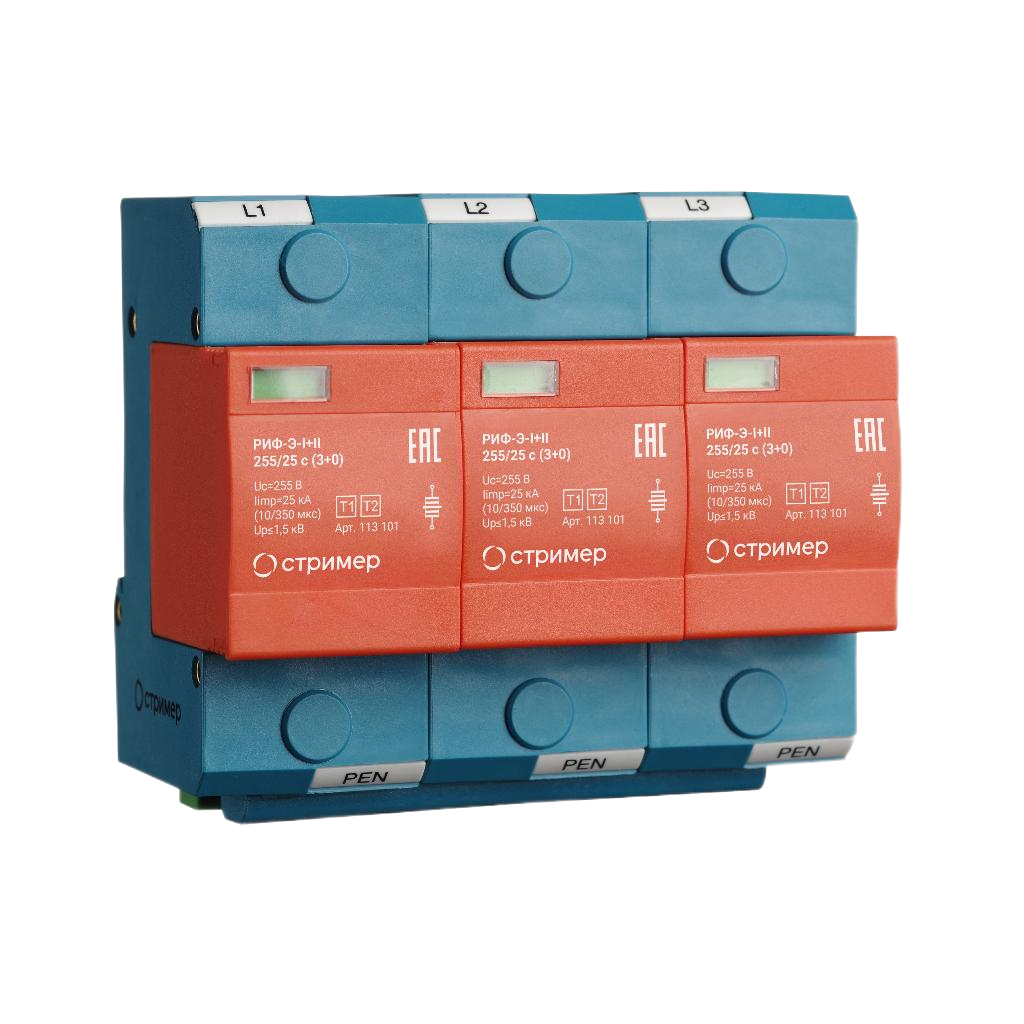

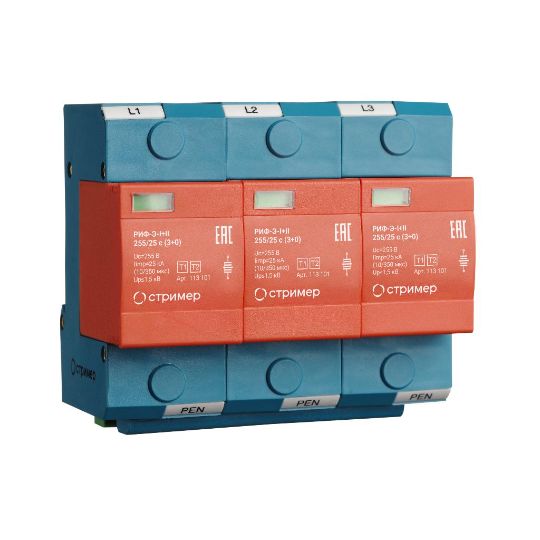

УЗИП РИФ-Э-I+II 255/25 (3+0)
Арт. 113 101
в шуо и на шины тп

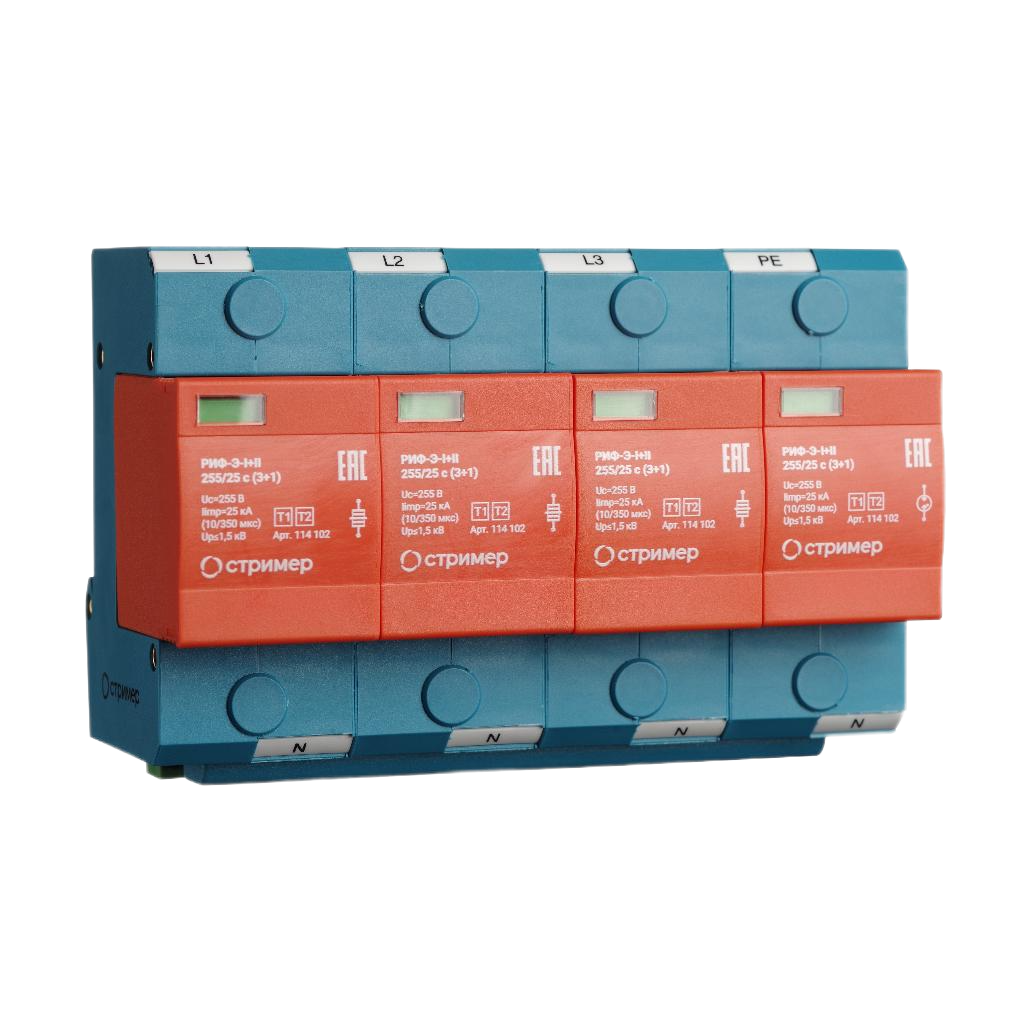

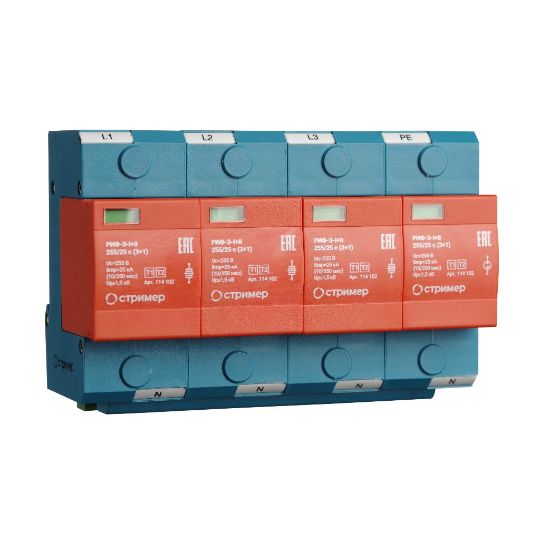

УЗИП РИФ-Э-I+II 255/25 (3+1)
Арт. 114 102
на опоры освещения
УЗИП РИФ-Э I+II 275/12,5 (1+1) LED
Арт. 112 006, 112 003
Защита систем наружного освещения
при отсутствии экранирующих объектов вдоль трассы
На шины ТП рекомендуется установка УЗИП I класса или I+II класса
РИФ-Э-I+II 255/25 (3+0) (в системах заземления TN-C).
В шкаф управления освещением рекомендуется:
В опорах (мачтах) освещения или непосредственно возле светодиодных светильников рекомендуется:
РИФ-Э-I+II 275/12,5 (1+1)-LED, арт. 112 003, 112 006.
РИФ-Э-I+II 255/25 (3+0) (в системах заземления TN-C).
В шкаф управления освещением рекомендуется:
- в системах заземления TN-C - установка УЗИП I класса или I+II класса РИФ-Э-I+II 255/25 (3+0), арт. 113 101;
- в системах заземления TN-S - установка УЗИП I класса или I+II класса РИФ-Э-I+II 255/25 (3+1), арт. 114 102.
В опорах (мачтах) освещения или непосредственно возле светодиодных светильников рекомендуется:
РИФ-Э-I+II 275/12,5 (1+1)-LED, арт. 112 003, 112 006.
Защита систем наружного освещения при отсутствии экранирующих объектов вдоль трассы (защита при ПУМ)
УЗИП для установки в системы наружного освещения
при отсутствии экранирующих объектов вдоль трассы (защита при ПУМ)
В ШУО и на шины тп
УЗИП РИФ-Э II 275/12 с (3+0)
Арт. 113 102
В ШУО
УЗИП РИФ-Э II 275/12 с (3+1)
Арт. 114 103
НА ОПОРы ОСВЕЩЕНИЯ
УЗИП РИФ-Э I+II 275/12,5 LED
Арт. 112 006, 112 003
Защита ОБОРУДОВАНИЯ ПУНКТОВ ПИТАНИЯ И ШКАФОВ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ ПРИ ОТСУТСТВИИ ЗАЩИТЫ НА ЛИНИИ ОСВЕЩЕНИЯ
На шины ТП рекомендуется установка УЗИП I класса или I+II класса РИФ-Э-I+II 255/25 (3+0), арт. 113 101 (в системах заземления TN-C)
В шкаф управления освещением рекомендуется:
В шкаф управления освещением рекомендуется:
- в системах заземления TN-C - установка УЗИП I класса или I+II класса РИФ-Э-I+II 255/25 (3+0), арт. 113 101;
- в системах заземления TN-S - установка УЗИП I класса или I+II класса РИФ-Э-I+II 255/25 (3+1), арт. 114 102.
УЗИП для установки в системы наружного освещения
при отсутствии на линии освещения
В ШУО
УЗИП РИФ-Э-I+II 255/25 (3+0)
Арт. 113 101
в шуо и на шины тп
УЗИП РИФ-Э-I+II 255/25 (3+1)
Арт. 114 102
Доверие к качеству УЗИП серии «РИФ»
Качество УЗИП можно проверить только в только в процессе его испытаний и эксплуатации.
Качество УЗИП серии «РИФ» проверяется в собственной уникальной испытательной лаборатории. Импульсные генераторы моделируют воздействия молнии и воспроизводят условия работы устройств защиты при грозовых перенапряжениях и токах. Применяются как стандартные для УЗИП импульсы тока формой волны 8/20 мкс и 10/350 мкс, так и исследовательские импульсы любой крутизны и длительности (4/10 мкс, 30/60 мкс, прямоугольная волна и др.).
УЗИП всех классов проходят электрические испытания по комплексной методике ГОСТ 61643-11 импульсными воздействиями с контролем состояния рабочих элементов (варисторов и разрядников) до и после импульсных воздействий.
Мы уверены в качестве своей продукции
и открыто демонстрируем результаты её испытаний
Испытания УЗИП РИФ-Э-II 275/20 (3+0) на базе варистора многократным воздействием номинального разрядного тока 20 кА формой волны 8/20 мкс
Если видео не воспроизводится, то перейдите по ссылке
Комментирует эксперт направления низковольтных защитных устройств НПО «Стример» Кутузова Наталия Борисовна.
Отрывок вебинара «Правда и мифы о повреждении УЗИП» на базе онлайн-платформы ЭТМ.
Одна камера направлена на УЗИП внутри испытательной установки, вторая – на осциллограф.
Красная линия на графике – напряжение, жёлтая – ток.
Коэффициент преобразования – 30.
На УЗИП подается последовательно 20 импульсов тока амплитудой более 20 кА.
Интерпретация показаний осциллографа: максимальный ток определяется как 30х700=21 кА (измерение происходит с помощью магнитооптического трансформатора).
Классификационное напряжение варистора до испытаний – 439 В, после испытаний – 432 В.
После 20-ти импульсов разрядного тока состояние варистора в УЗИП не ухудшилось
Испытания УЗИП с варистором на тепловую стабильность и срабатывание расцепителя по методике ГОСТ
Если видео не воспроизводится, то перейдите по ссылке
Комментирует эксперт направления низковольтных защитных устройств НПО «Стример» Кутузова Наталия Борисовна.
Отрывок вебинара «Правда и мифы о повреждении УЗИП» на базе онлайн-платформы ЭТМ.
Полная версия вебинара
ГОСТ 61643-11 требует обязательное наличие встроенного расцепителя в УЗИП на базе варисторов и содержит методику проверки его корректной работы. На УЗИП подается напряжение, превышающее максимальное рабочее, и контролируется протекающий через варистор ток и температура поверхности рабочего модуля УЗИП.
Напряжение и ток увеличиваются ступенчато с выдержкой времени на каждой ступени для фиксации тепловой стабильности варистора. Расцепитель должен сработать при достижении УЗИП определенной температуры 120–140°С.
В лаборатории НПО «Стример» изготовлен стенд для автоматической проверки УЗИП по методике ГОСТ на тепловую стабильность и срабатывание расцепителя.
Для данных съемок использовался УЗИП ограничивающего типа РИФ-Э-II 275/20 (3+0), артикул 123001. Здесь установлен один варистор и два терморасцепителя.
В нижнем левом углу экрана показана скорость воспроизведения видео, некоторые фрагменты видео ускорены в 16 раз.
При достижении напряжения, соответствующего классификационному 430 В, ток через варистор достигает порядка 1 мА.
Температура пока не отличается от комнатной, поскольку варистор не греется под действием столь малого тока утечки.
При повышении напряжения увеличивается ток через варистор и растет температура варистора.
Выдержка длительностью 90 с на каждой токовой ступени позволяет оценить, достигнута ли тепловая стабильность. Критерием служит отсутствие роста температуры в течение времени выдержки более чем на 2 градуса. При стабилизации температуры происходит увеличение тока на 5 мА.
При достижении варистором температуры плавления легкоплавкого припоя, которым припаяны расцепители, происходит срабатывание расцепителя и разрыв цепи.
Последовательно отрабатывают оба терморасцепителя.
Срабатывание первого терморасцепителя – 00:01:46.
Срабатывание второго терморасцепителя – 00:02:22. Ток обнуляется.
Стенд остаётся под напряжением.
Выдерживаем систему 5 минут с контролем температуры – она должна снижаться, затем стенд отключается от сети.
После испытаний классификационное напряжение варистора составило 493 В, что говорит о его работоспособности и отсутствии пробоя.
УЗИП серии «РИФ» в соответствии с методикой ГОСТ, то есть при длительном воздействии повышенного напряжения с постепенным увеличением тока через варистор происходит штатное срабатывание терморасцепителей без разрушения варистора.
Испытания УЗИП РИФ-Э-II 275/20 (3+0), артикул 123001, однократным воздействием максимального разрядного ток 40 кА формой волны 8/20 мкс
Если видео не воспроизводится, то перейдите по ссылке
Комментирует эксперт направления низковольтных защитных устройств НПО «Стример» Кутузова Наталия Борисовна.
Отрывок вебинара «Правда и мифы о повреждении УЗИП» на базе онлайн-платформы ЭТМ.
Полная версия вебинара
Одна камера направлена на УЗИП внутри испытательной установки, вторая – на осциллограф.
Красная линия на графике – ток, жёлтая – напряжение.
Коэффициент преобразования – 10.
На УЗИП подается один импульс тока амплитудой более 40 кА.
Интерпретация показаний осциллографа: максимальный ток определяется как 10х5,5 =55 кА (измерение происходит с помощью магнитооптического трансформатора)
Классификационное напряжение варистора до испытаний – 440 В, после испытаний – 443 В, т.е. после импульса максимального тока состояние варистора в УЗИП не ухудшилось.
После воздействия импульса максимального разрядного тока силой 55 кА состояние варистора в УЗИП не ухудшилось
НПО «Стример» – разработчик инновационных решений с 30-летней историей
Сегодня НПО «Стример» – это содружество нескольких инновационных продуктовых команд в сфере электроэнергетики.
Базовыми направлениями разработок являются устройства молниезащиты:
Базовыми направлениями разработок являются устройства молниезащиты:
- разрядники для защиты воздушных линий при ударах молнии;
- устройства защиты от импульсных перенапряжений (УЗИП) для защиты электросети зданий и сооружений при прямом и наведённом ударе молнии, а также от коммутационных перенапряжений.
Компания выступает инициатором и организатором следующих отраслевых мероприятий:
- Российской конференции по молниезащите;
- конференции «Высоковольтные воздушные и кабельные линии электропередачи: актуальные вопросы и новые тенденции».
Испытательный центр
Российская конференция по молниезащите
«Высоковольтные воздушные
и кабельные линии электропередачи»
Разрядник ГИРМК-35 в момент испытаний
