УЗИП комбинированного типа класса I+II предназначено для защиты однофазной питающей электрической сети наружного освещения от коммутационных перенапряжений и вторичных воздействий молнии, вызванных ударами молнии в элементы системы освещения, землю или любой близлежащий объект.

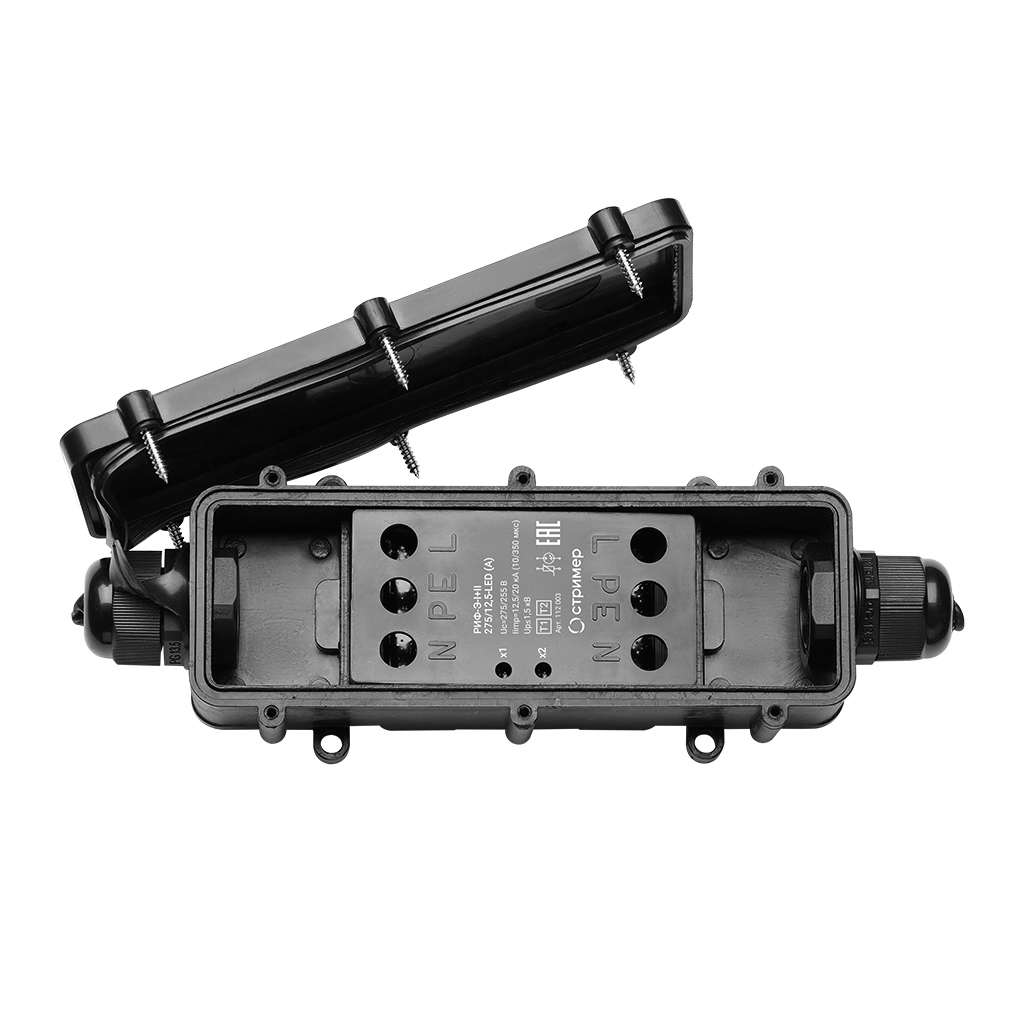

УЗИП состоит из монолитного корпуса с рабочими элементами, крышки и герметичных вводов. Рабочими элементами являются варисторы и газонаполненный разрядник. Конструкция устройства выполнена в виде соединительного кабельного коннектора.
Устройство выдерживает токовые нагрузки, соответствующие классу испытаний I, и имеет глубокий уровень ограничения перенапряжений, соответствующий классу испытаний II. Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
УЗИП выпускается в двух модификациях в зависимости от монтажного комплекта.

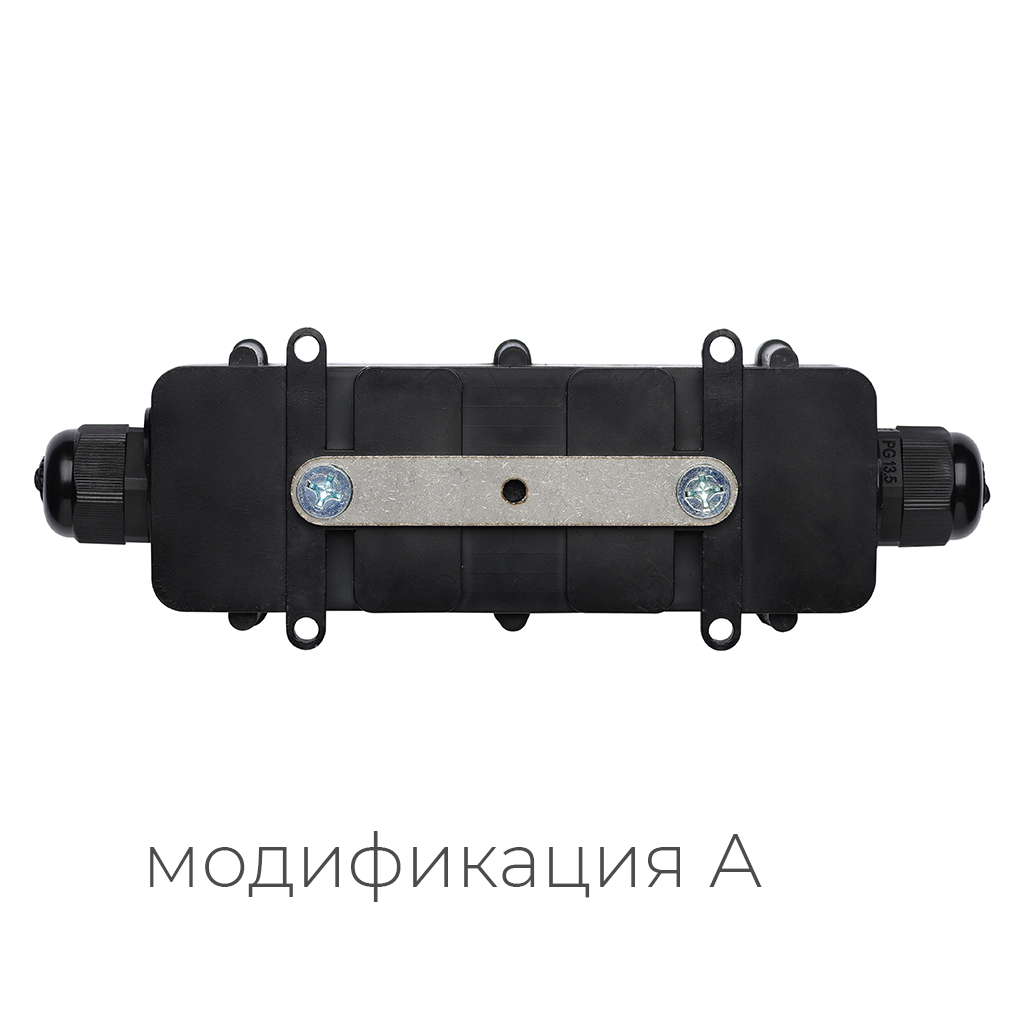

В монтажный комплект РИФ-Э-I+II 275/12,5 (1+1)-LED (А) входит металлическая планка для крепления устройства на монтажную ленту.

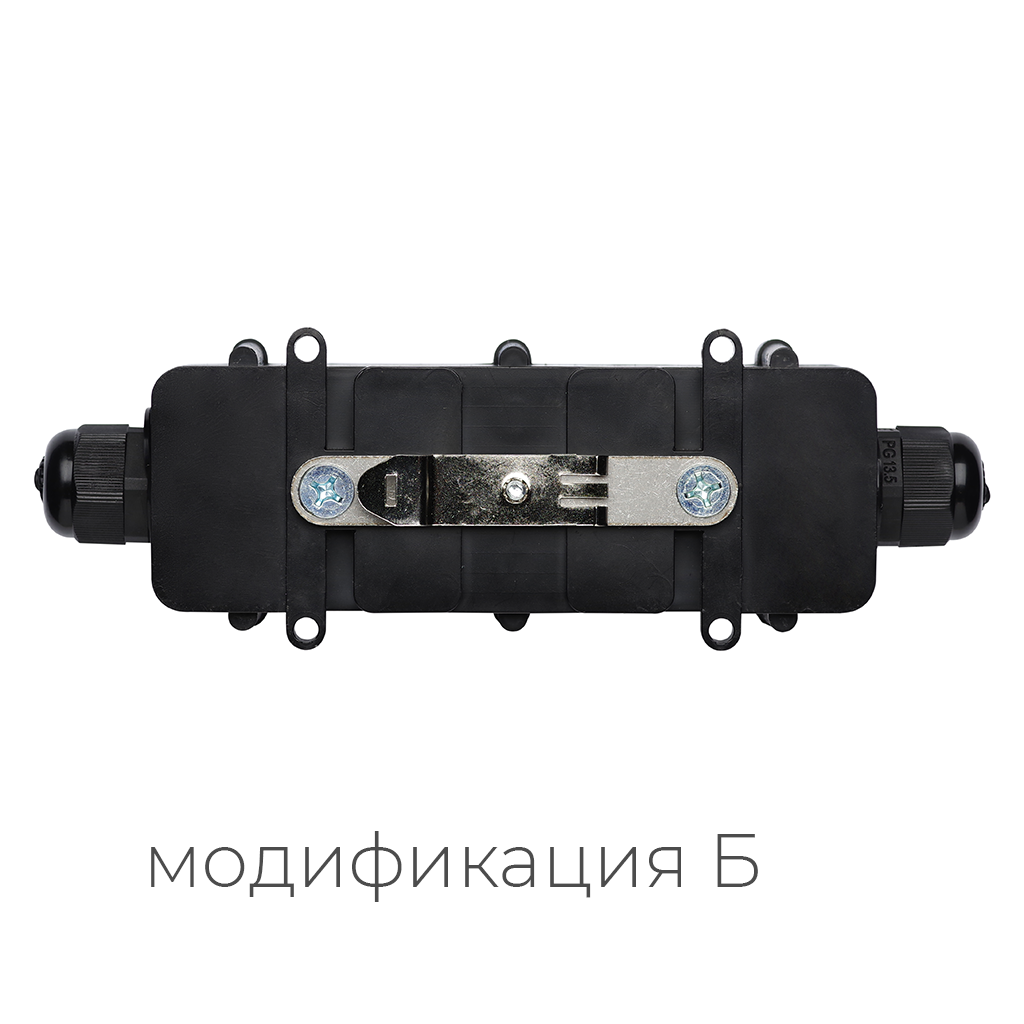

В РИФ-Э-I+II 275/12,5 (1+1)-LED (Б) - металлическая планка и клипса для крепления устройства на DIN-рейку.
Применяется в однофазных цепях 230 В с системами заземления TT и TN-S. Подключение УЗИП осуществляется в разрыв питающего к светильнику кабеля.
УЗИП снабжено
Термопредохранителем, отключающим устройство от сети в случае исчерпания ресурса рабочих элементов.
Сертификаты
Технические характеристики
⇒ Технические характеристики РИФ-Э-I+II 275_125 (1+1)-LED
| Наименование параметра |
|
РИФ-Э-I+II 275/12,5 (1+1)-LED |
| Класс испытаний (ГОСТ IEC 61643-11) | I+II | |
| Тип системы заземления | TT, TN-S | |
| Номинальное рабочее напряжение (50 Гц) | UN | 230 В |
| Максимальное длительное рабочее напряжение (L-N)/(N-PE) | Uс | 275 В / 255 В |
| Импульсный ток (10/350 мкс) (L-N)/(N-PE) | Iimp | 12,5 кА / 20 кА |
|
Номинальный разрядный ток (8/20 мкс) (L-N)/(N-PE) |
In | 40 кА / 40 кА |
|
Максимальный разрядный ток (8/20 мкс) (L-N)/(N-PE) |
Imax | 50 кА / 65 кА |
| Номинальный разрядный ток | IL | 20 А |
| Уровень напряжения защиты (L-N)/(N-PE) | Up | ≤1,5 кВ |
| Время срабатывания (L-N)/(N-PE) | tA | ≤25 нс / ≤100 нс |
| Диапазон рабочих температур | Tu | от -70°С до +55°С |
| Категория исполнения (ГОСТ 14254) |
|
IP66 |
| Климатическое исполнение (ГОСТ 15150) |
|
УХЛ1 |
| Сечение подключаемых проводников |
|
до 2,5 мм2 |
|
Артикул РИФ-Э-I+II 275/12,5 (1+1)-LED (А) |
|
112 003 |
| Артикул РИФ-Э-I+II 275/12,5 (1+1)-LED (Б) | 122 006 |
Особенности применения и способы установки УЗИП для защиты светильников
При питании наружного освещения посредством ВЛИ (СИП) установка УЗИП производится непосредственно около светильника в разрыв отходящего к нему кабеля. УЗИП крепится на поверхность опоры с помощью монтажной ленты (монтажная лента в комплект поставки не входит). Заземление УЗИП осуществляется подключением к металлическому опорному столбу, заземляющему спуску или арматуре (подкосу) железобетонной опоры.

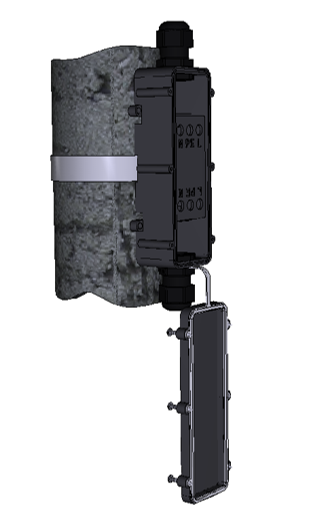

Установка РИФ-Э-I+II 275/12,5 (1+1)-LED (А) на тело опоры с помощью монтажной ленты

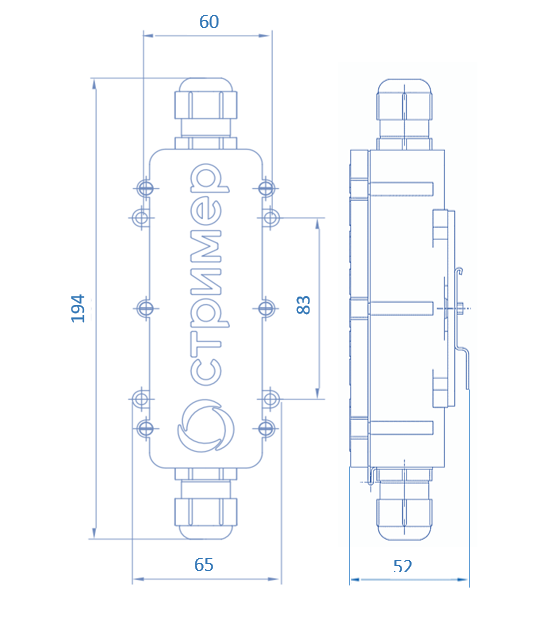

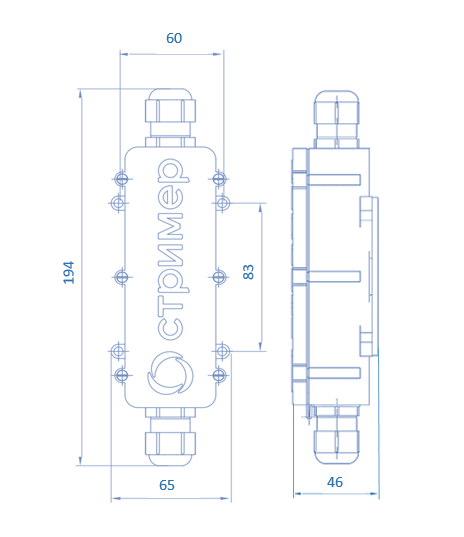

Габаритные и установочные размеры РИФ-Э-I+II 275/12,5 (1+1)-LED (А)
При питании наружного освещения посредством КЛ УЗИП устанавливается на DIN-рейку в ревизионный люк опоры. Заземление УЗИП при этом осуществляется подключением к клеммам или болту заземления.

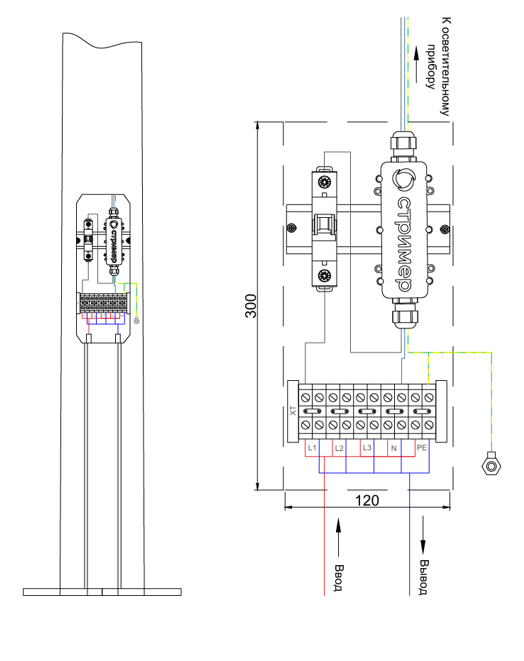

Установка РИФ-Э-I+II 275/12,5 (1+1)-LED (Б) на DIN-рейку в ревизионный люк опоры
Габаритные и установочные размеры РИФ-Э-I+II 275/12,5 (1+1)-LED (Б)
УЗИП РИФ-LED. Совместная работа внешнего УЗИП и встроенной в светильник защиты
