Испытательная инфраструктура
для разработки, производства
и внешних проектов
заказать консультацию
65 кА 10/350
150 кА 8/20
300 кВ 1,2/50
Испытательная лаборатория
НПО «СТРИМЕР»
УЗИП, ОПН до 1000 В
по ГОСТ IEC 61643
Стойкость оборудования к грозовым
и коммутационным перенапряжениям
МОДЕЛИРОВАНИЕ
РАЗРЯДА
РАЗРАБОТКА
ПРОИЗВОДСТВО
НАДЁЖНАЯ
ЗАЩИТА СЕТИ
Режимы воздействия и форматы испытаний
проверка устойчивости оборудования к грозовым воздействиям
испытания импульсным напряжением
испытания импульсным током
исследовательские
и квалификационные испытания
разработка программ испытаний
испытание колебательной волной
Руководители испытательной лаборатории
«Ценность нашей испытательной базы не только
в предельных параметрах установок, но и в их гибкости. Мы можем адаптировать схему и формировать режимы под конкретную инженерную задачу»
«Для заказчика это важно: испытание сводится не только к запуску нормированного импульса, а позволяет получить ответ на вопрос о том, как оборудование поведёт себя при нестандартном воздействии».
Сергей Румянцев, директор испытательного центра,
о возможностях испытательной базы и моделировании режимов
«В испытаниях, связанных с высокими напряжениями, большими токами и импульсными воздействиями, корректный результат невозможен без дисциплины»
«Значение имеют не только заданные достигнутые параметры тока и напряжения, но и порядок подготовки схемы, проверка соединений, допуск персонала, контроль испытательной зоны и строгое соблюдение методики.
Все специалисты, работающие с испытательными установками, имеют V группу
по электробезопасности и регулярно подтверждают знание правил работы в электроустановках.
Это обязательное условие безопасного проведения испытаний».
Сергей Корнеев, руководитель испытательной лаборатории, о достоверности результатов, дисциплине и безопасности
Испытательные установки и режимы воздействия
Испытательная база лаборатории позволяет воспроизводить нормированные и специализированные режимы воздействия: импульсные токи, импульсные напряжения, напряжение промышленной частоты и постоянного тока, а также комбинированные режимы, необходимые для оценки поведения электротехнического оборудования.
Ценность установок не только в предельных параметрах, но и в возможности настройки схемы испытаний. Лаборатория работает с утверждёнными методиками ГОСТ IEC и формирует методически обоснованные режимы под конкретную испытательную задачу.

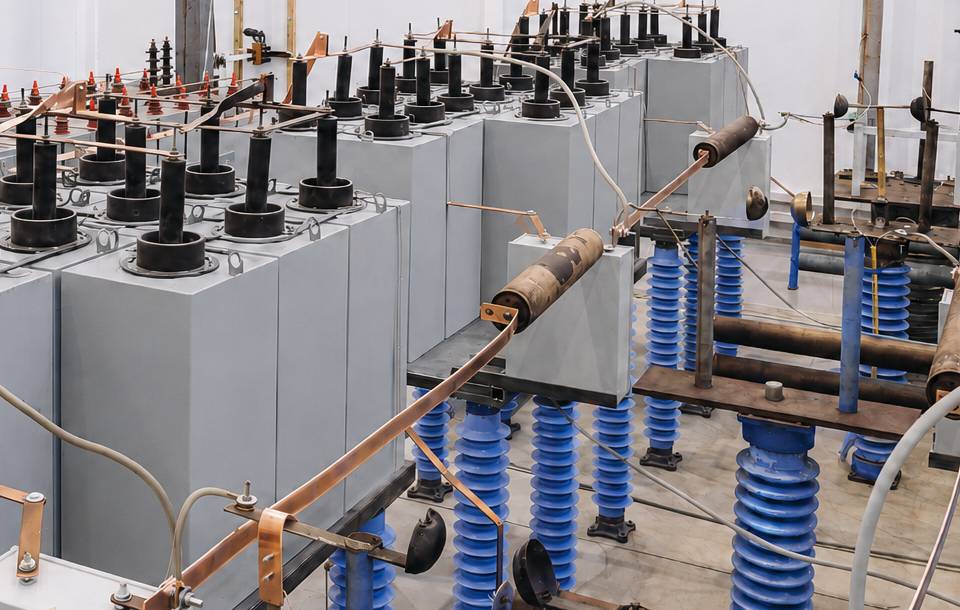

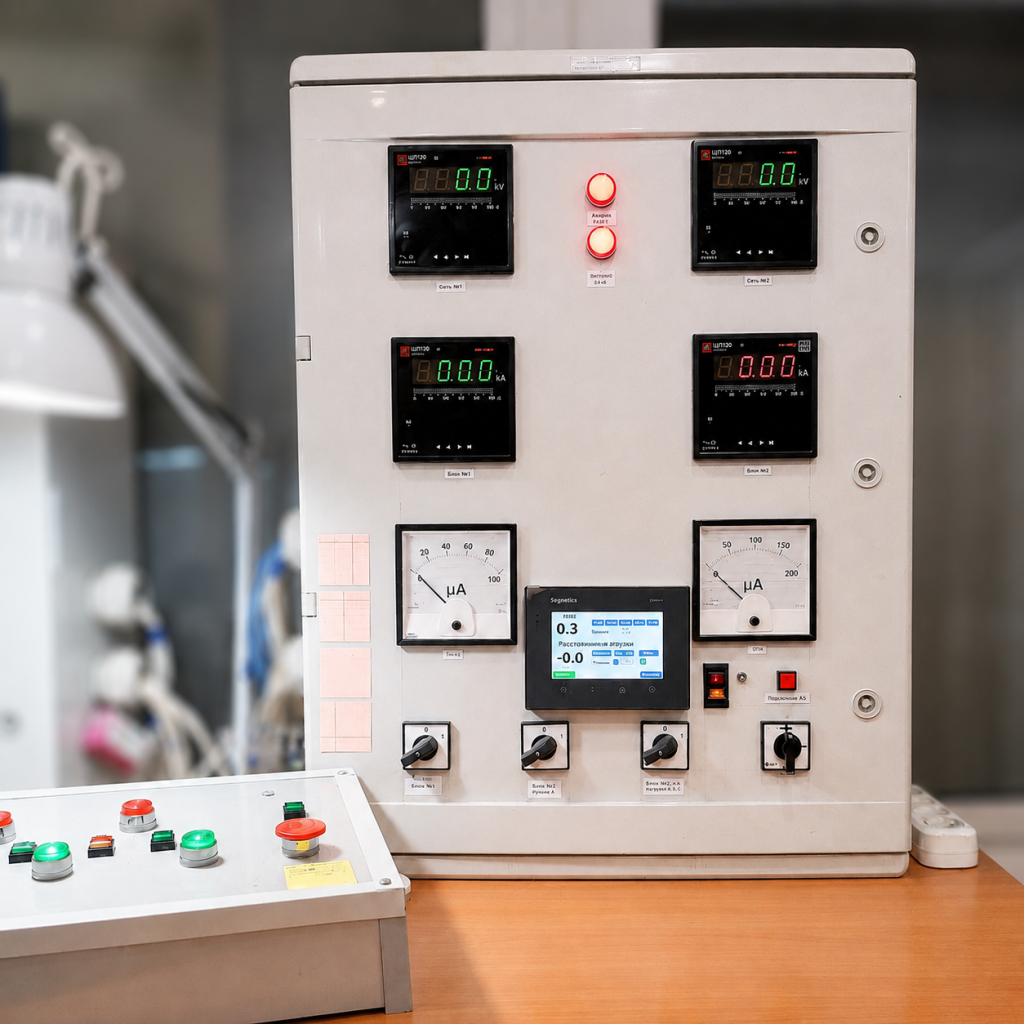

Испытательный стенд ГИТ 50-К
Генератор импульсных токов ГИТ-50К — аттестованный испытательный комплекс для формирования токовых воздействий. Предназначен для испытаний электротехнического оборудования, устройств защиты от импульсных перенапряжений, компонентов низковольтной защиты и других образцов, для которых критична устойчивость к импульсным токовым нагрузкам.
Комплекс позволяет воспроизводить нормированные формы импульсного тока 8/20 мкс и 10/350 мкс, необходимые для сопоставимых испытаний по стандартным методикам. С помощью колебательного контура на ГИТ-50К можно реализовать режим протекания через образец сопровождающего тока сети 50 Гц после импульсного воздействия. Такой режим используется для испытаний УЗИП на базе разрядников для проверки их способности гашения сопровождающего тока
Испытания по ГОСТ IEC 61643-11, ГОСТ IEC 61643-21 и ГОСТ IEC 61643-31
Исследовательские режимы
Испытания оборудования с устройствами защиты от импульсных перенапряжений
Аттестованные режимы испытаний

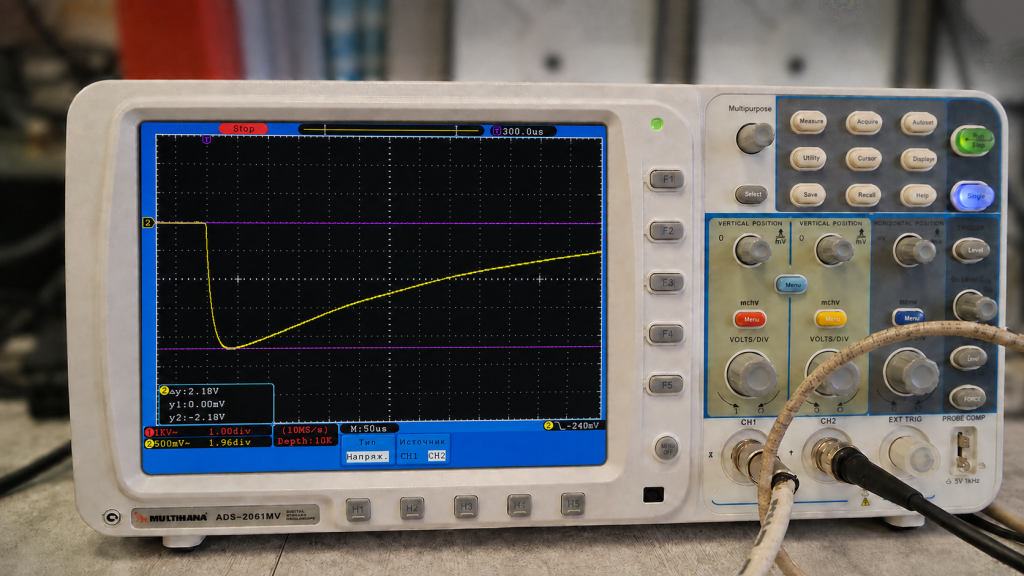

Воздействие импульсным током

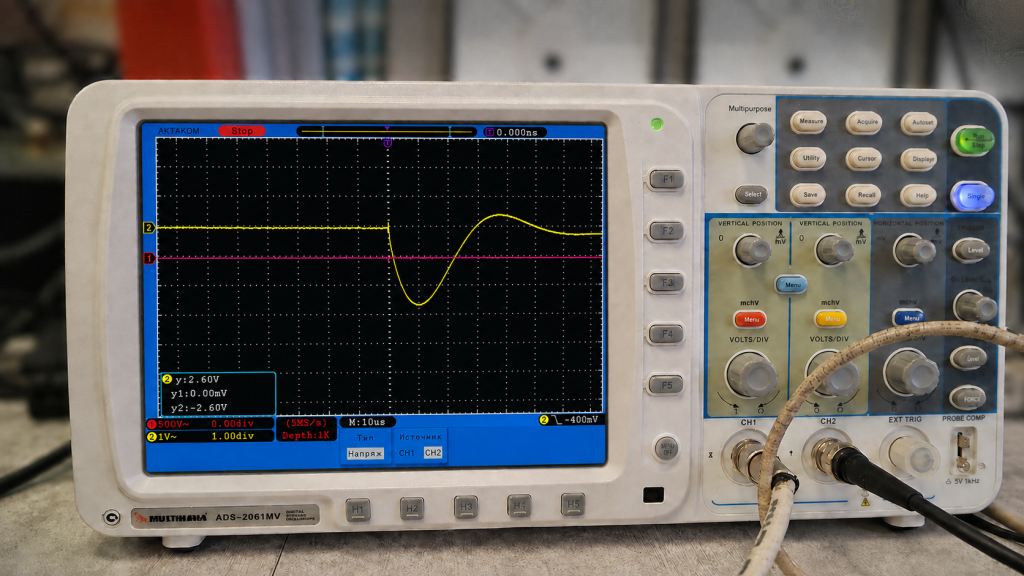

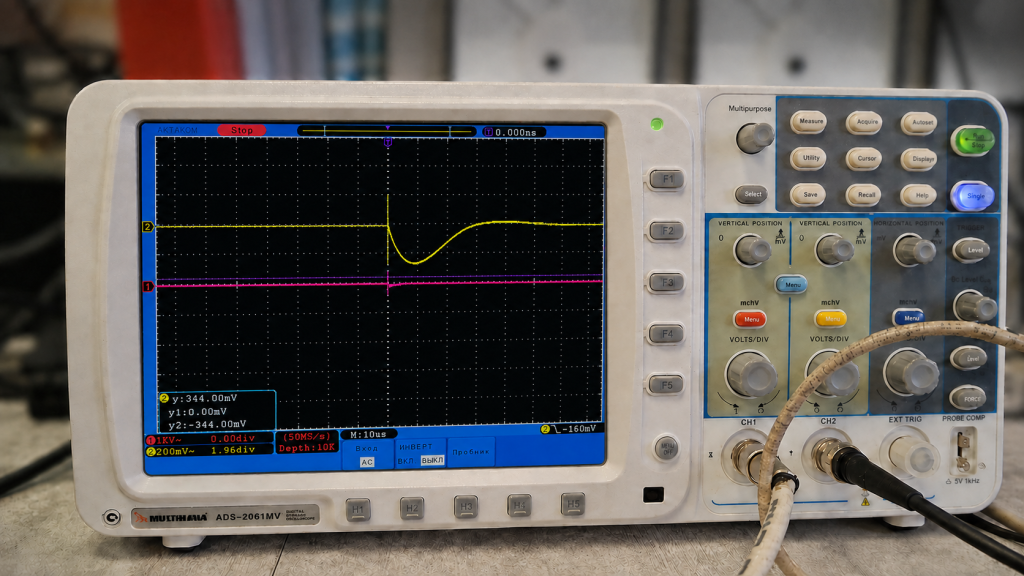

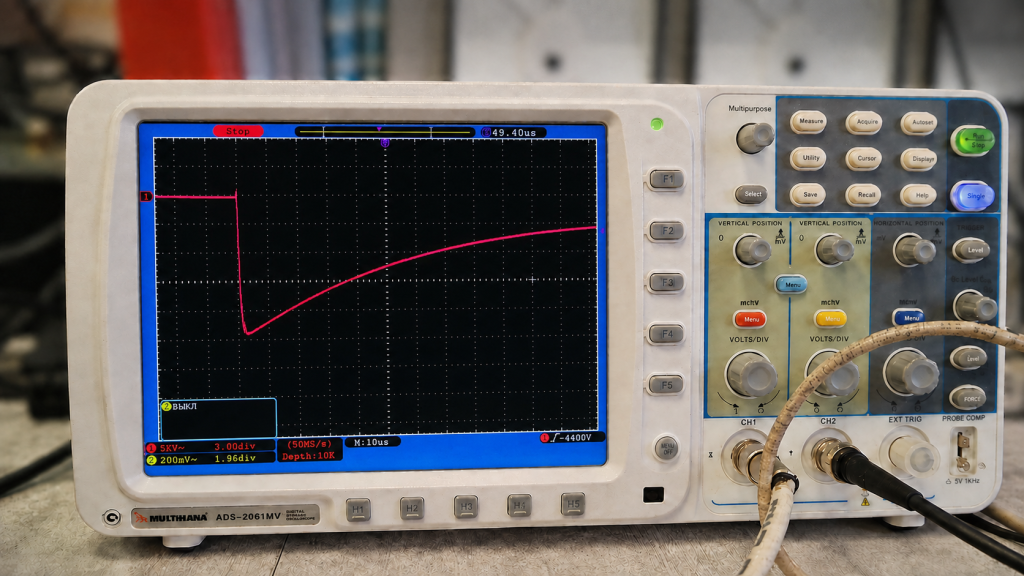

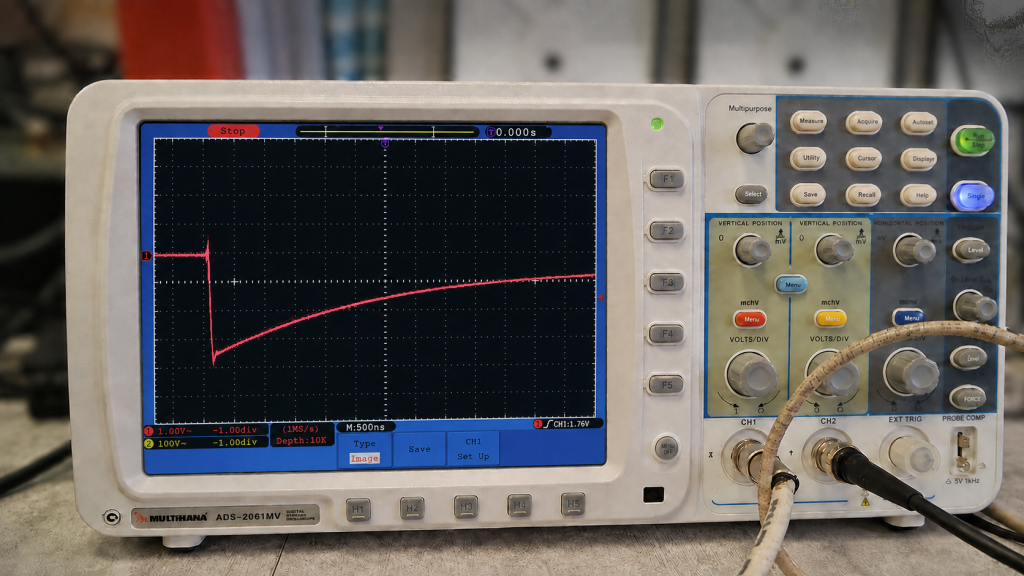

Импульс тока 8/20 мкс — до 150 кА Импульс тока 4/10 мкс — до 90 кА
Импульс тока 200 мкс — до 30 кА

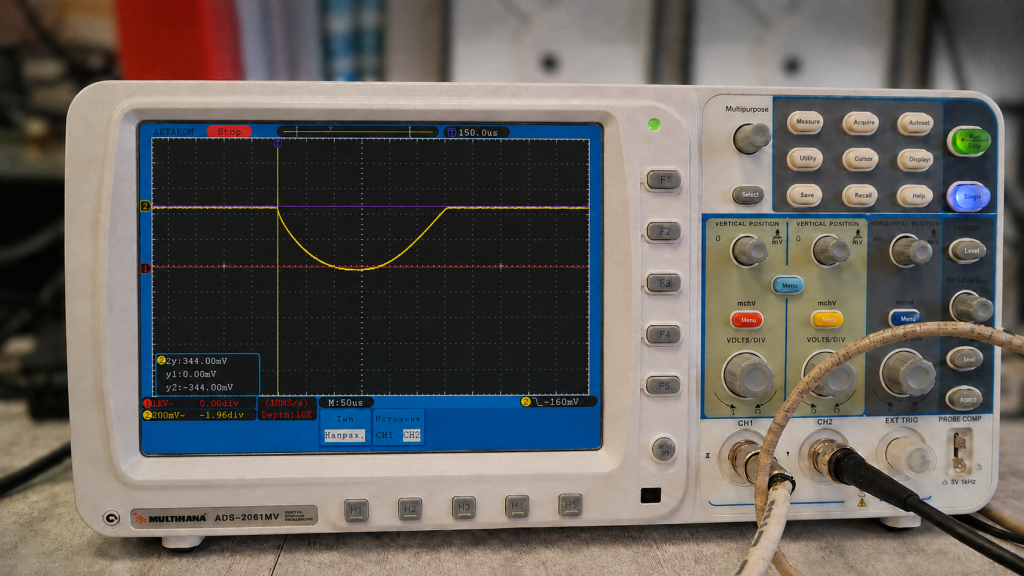

Прямоугольные импульсы тока — до 600 А, длительность 2–4 мс
Импульс тока 10/350 мкс — до 60 кА
Комбинированные режимы
Импульс напряжения 1,2/50 мкс — до 10 кВ
Комбинированная волна — напряжение до 20 кВ в режиме холостого хода
Комбинированная волна — ток до 10 кА в режиме короткого замыкания
с формой 8/20 мкс

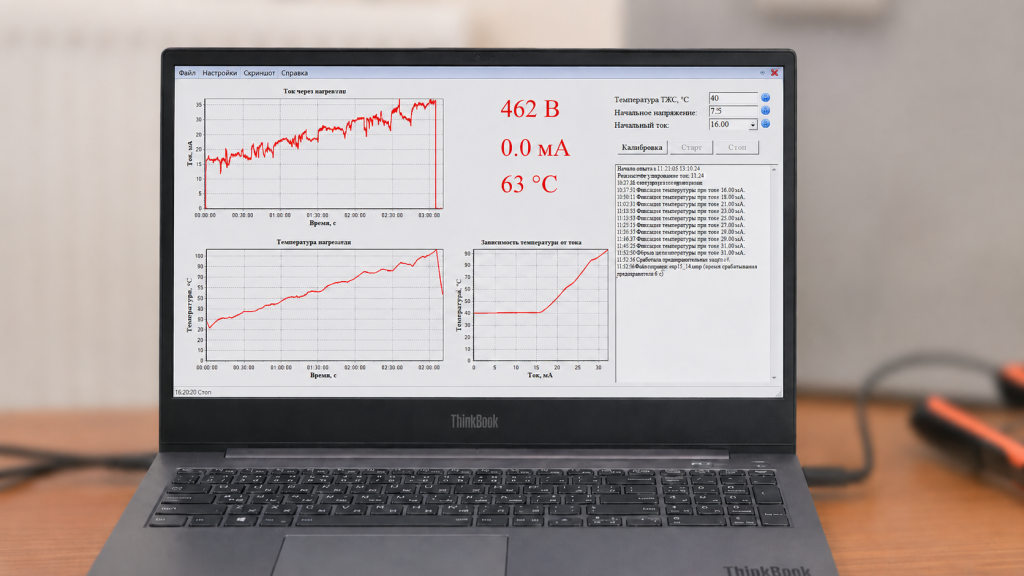

Стенд для испытаний УЗИП с варистором на тепловую стабильность по ГОСТ 61643-11

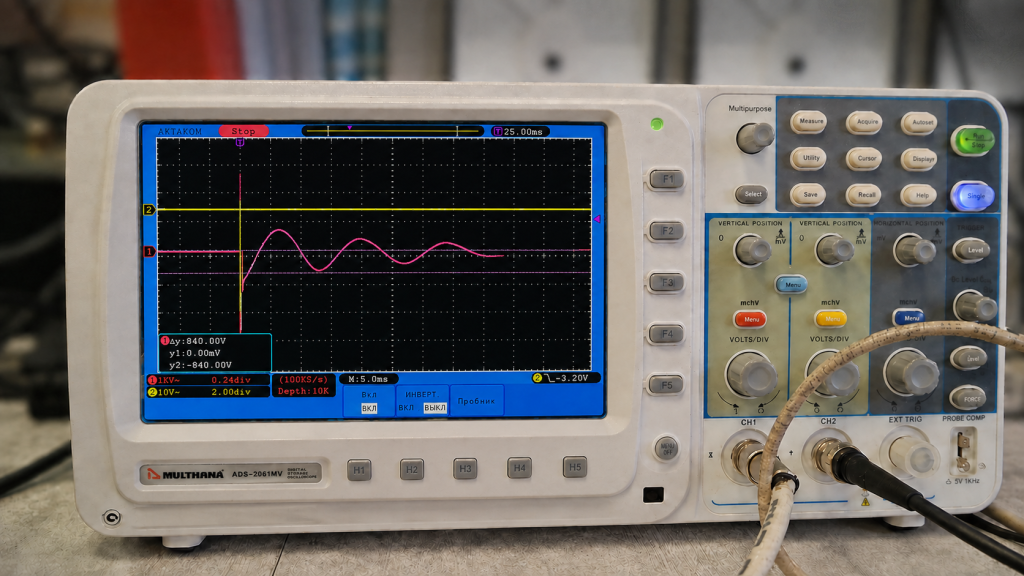

Колебательный контур для моделирования сопровождающего тока сети 50 Гц
Колебательный контур для моделирования
сопровождающего тока сети 50 Гц

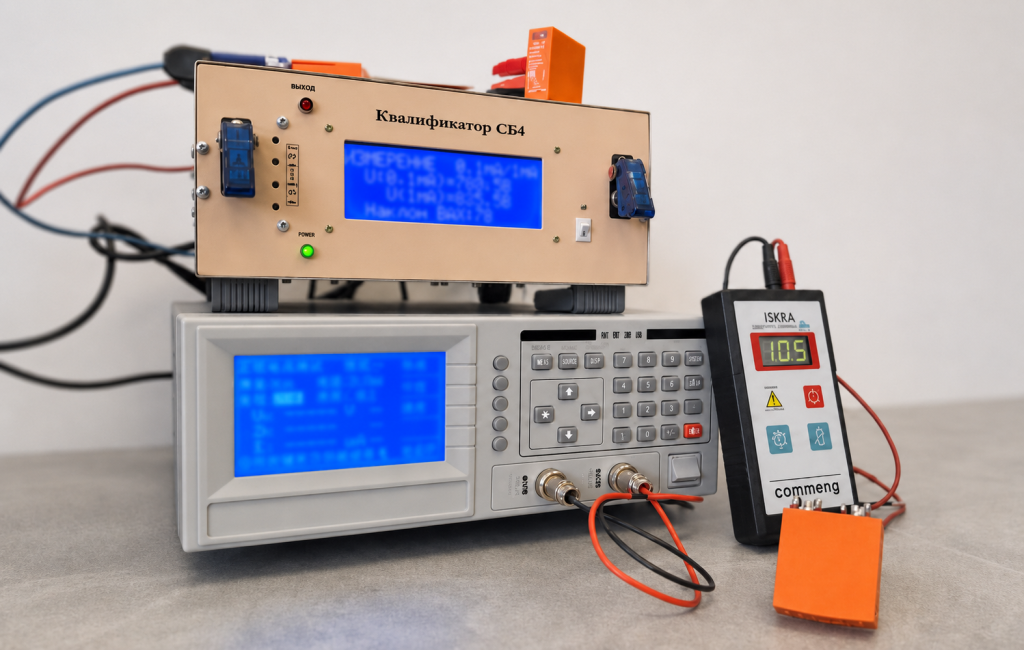

Статические измерения УЗИП и компонентов

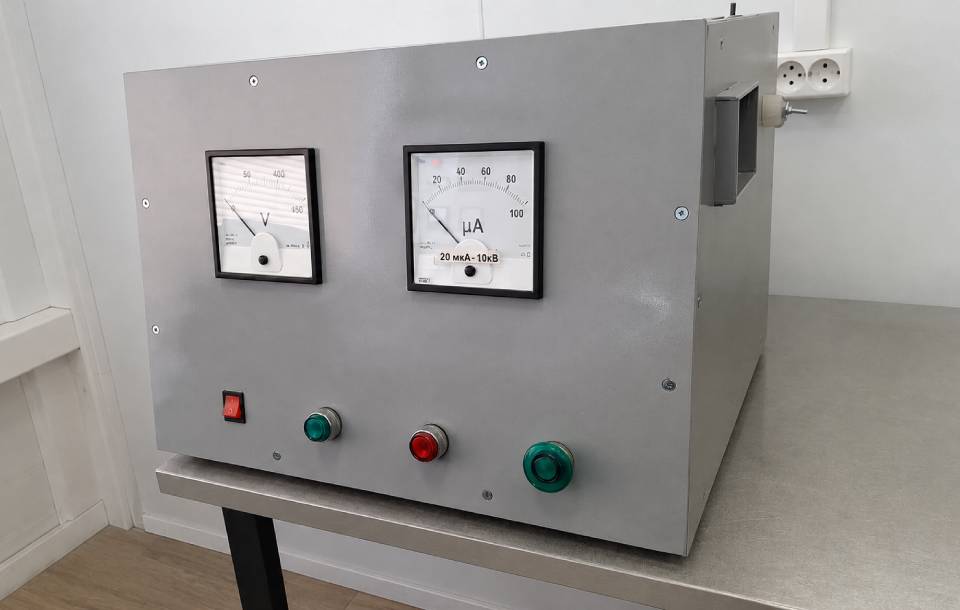

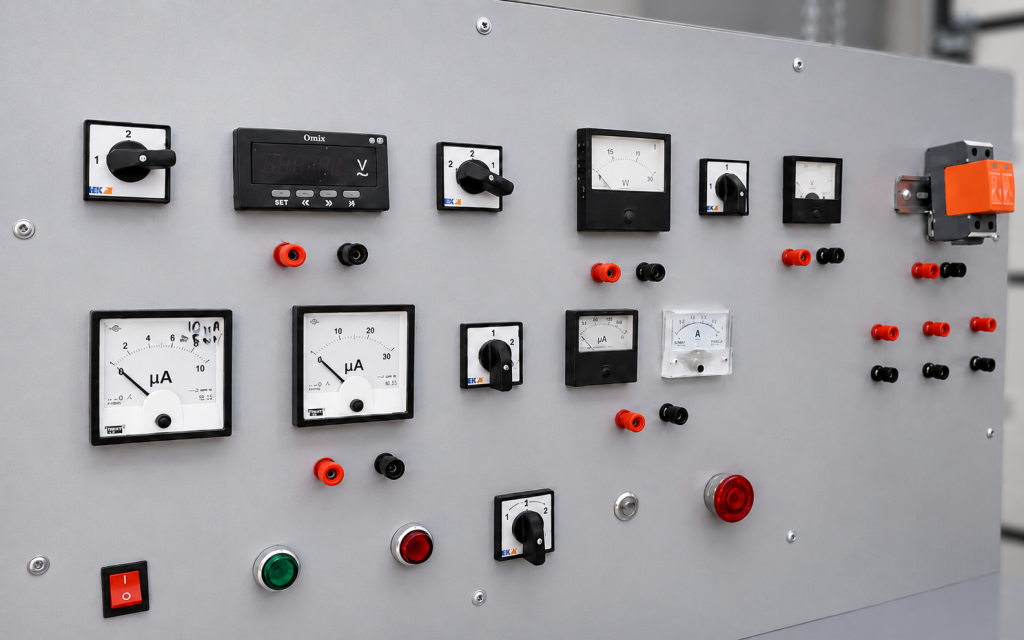

Воздействие повышенным напряжением
Статические измерения до и после испытаний

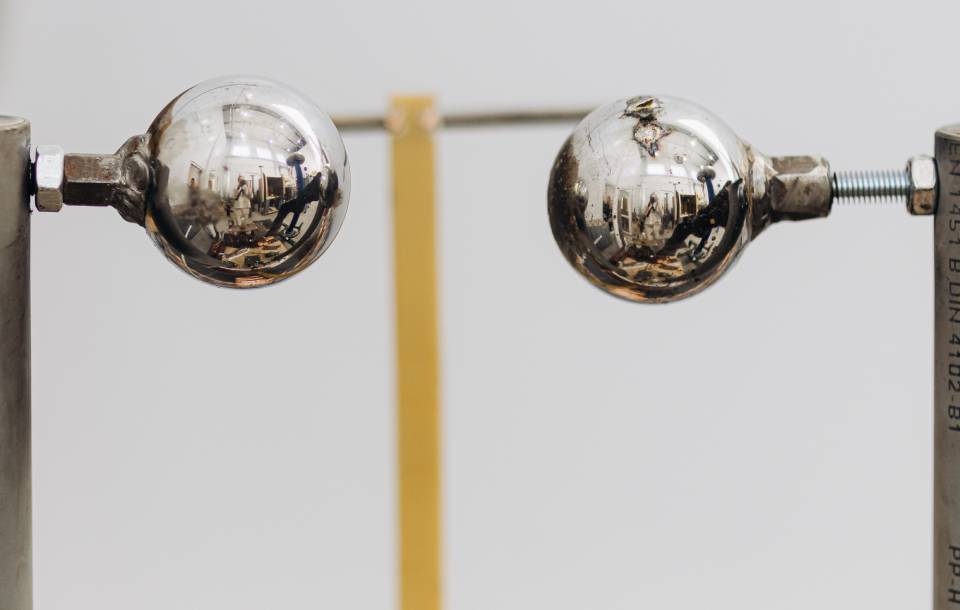

Испытательный стенд ГИН 300-К

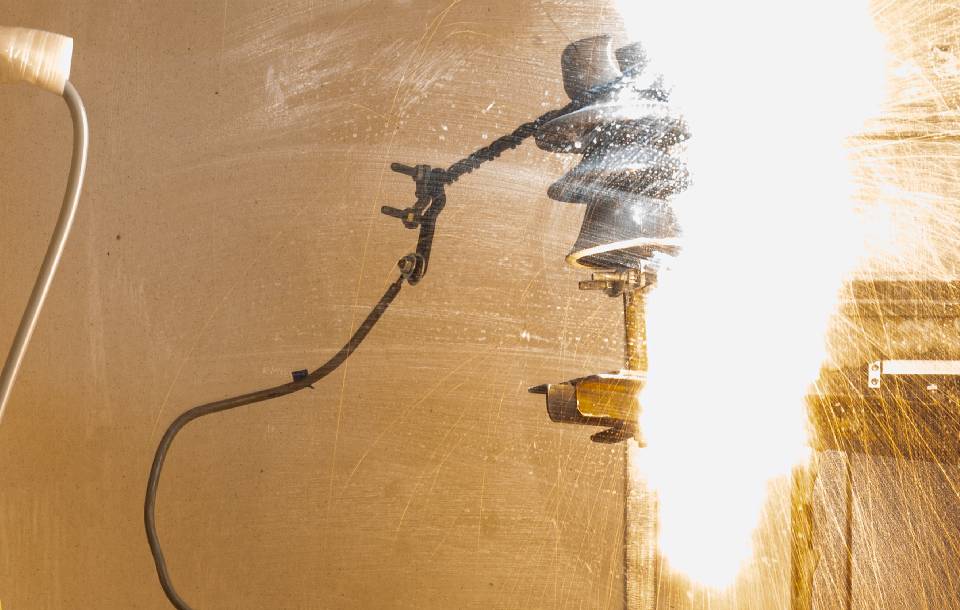

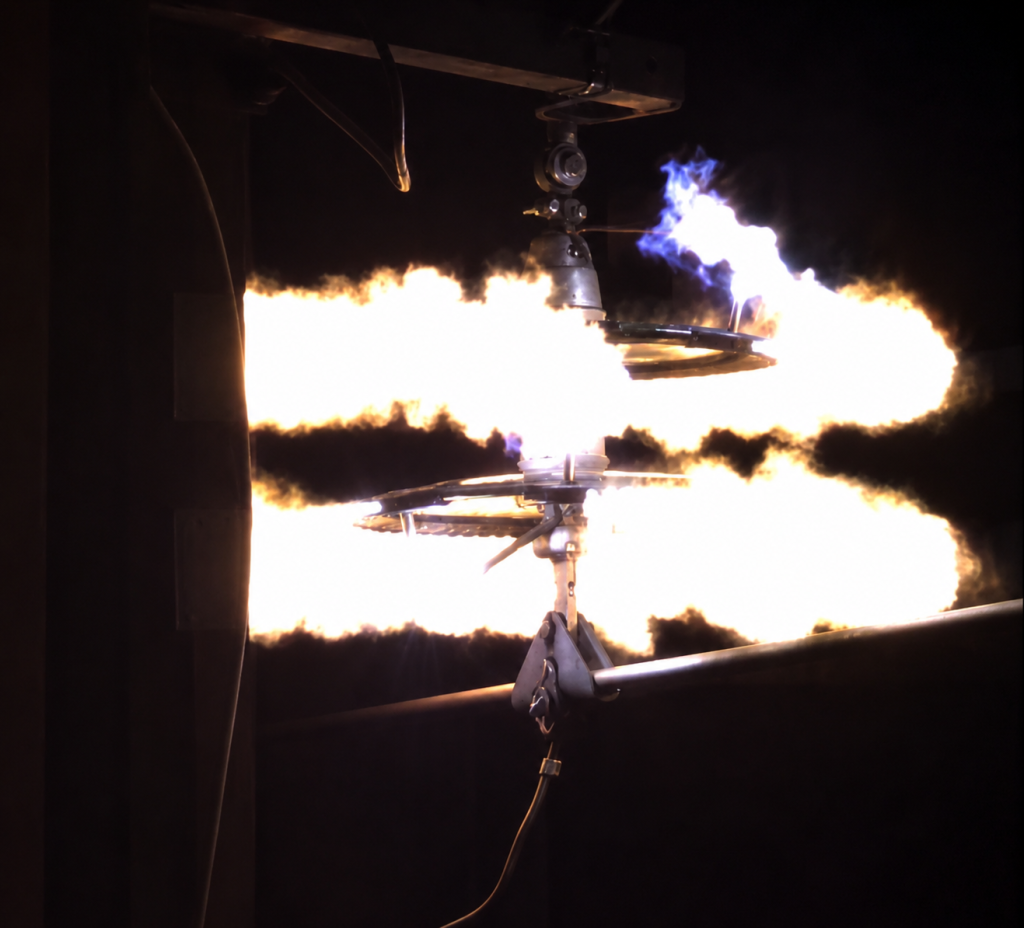

Ключевая установка испытательной лаборатории НПО «Стример», созданная для проверки линейных разрядников собственной разработки в режиме, максимально близком к процессу, возникающему на воздушной линии при грозовом воздействии.
Разрядники устанавливаются на воздушных линиях электропередачи для защиты изоляции от грозовых перенапряжений. Образец подвергается импульсному воздействию с токами до 30 кА при одновременном приложении напряжения промышленной частоты 50 Гц. Такой режим проверяет способность устройства пропустить импульсный ток и прервать сопровождающий ток после воздействия без отключения линии.
Импульсные токовые режимы
1,5 кА
форма импульса 3/16 мкс
3 кА
фронт 1 мкс, длительность импульса 50 мкс
фронт 1 мкс, длительность импульса 25 мкс
10 кА
фронт 8 мкс, длительность импульса 20 мкс
фронт 8 мкс, длительность импульса 100 мкс
фронт 4 мкс, длительность импульса 50 мкс
20 кА
фронт 8 мкс, длительность импульса 55 мкс
30 кА
фронт 8 мкс, длительность импульса 100 мкс
фронт 25 мкс, длительность импульса 70 мкс
Напряжение промышленной частоты
до 28 кВ
максимальное значение напряжения — до 28 кВ
40–60 Гц
частота, с фиксацией фактического значения
Испытательный стенд ГИН 300
Дополнительная установка, расширяющая возможности испытательной базы за пределами основных режимов.
