Защита от последствий прямых ударов

Прямые удары молнии могут приходиться как в фазные провода, если ВЛ не защищена грозозащитным тросом, так и в трос, а также опоры.

Для ВЛ классов напряжения 6-110 кВ каждый прямой удар молнии (ПУМ) в фазный провод сопровождается прямым перекрытием изоляции этой фазы на ближайшую от места удара опору. Грамотно подобранная тросовая защита практически исключает вероятность прорыва молнии через неё и поражение фазного провода. В то же время, при ударе молнии в опору или грозотрос может произойти обратное перекрытие изоляции, в случае если значение перенапряжения превышает импульсную прочность изоляции. Поэтому, применение грозотроса на линиях класса напряжения 6-20 кВ, и на линиях 35 кВ за исключением подходов к подстанции, считается нецелесообразным.

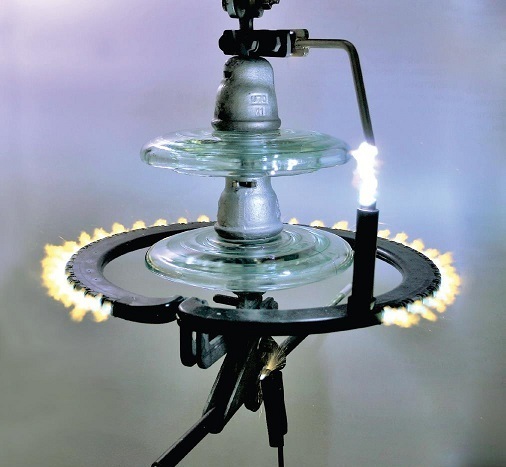

На воздушных линиях класса напряжения 6-20 кВ разрядники для защиты от последствий прямых ударов молнии целесообразно применять на подходах к подстанции, на опорах увеличенных габаритов, на возвышенностях, при переходе через водные преграды, на участках с аномальной грозовой активностью.

Для ВЛ 35 кВ при работе с изолированной нейтралью аварийным будет являться только двух- или трехфазное перекрытие изоляции.

На воздушных линиях классов напряжения 110 кВ и выше целесообразно применять только разрядники для защиты от последствий прямых ударов молнии, так как индуктированные перенапряжения практически не представляют опасности для таких линий. На ВЛ 110 кВ целесообразно применение дополнительных средств молниезащиты совместно с грозотросом при высоких сопротивлениях заземления опор для защиты от обратных перекрытий изоляции. На линиях/участках линий класса напряжения 110 кВ, не оснащенных грозотросом, целесообразно применение разрядников как основного средства защиты ВЛ от грозовых отключений».
