Разрядник мультикамерный РМКЭ-20-IV-УХЛ1 предназначен для защиты воздушных линий электропередачи (ВЛ) классов напряжения до 20 кВ трехфазного переменного тока с неизолированными и защищёнными проводами от отключений и повреждений, возникающих вследствие воздействия индуктированных перенапряжений, обратных перекрытий и прямых ударов молнии.
Разрядник рассчитан для эксплуатации в макроклиматических районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69)

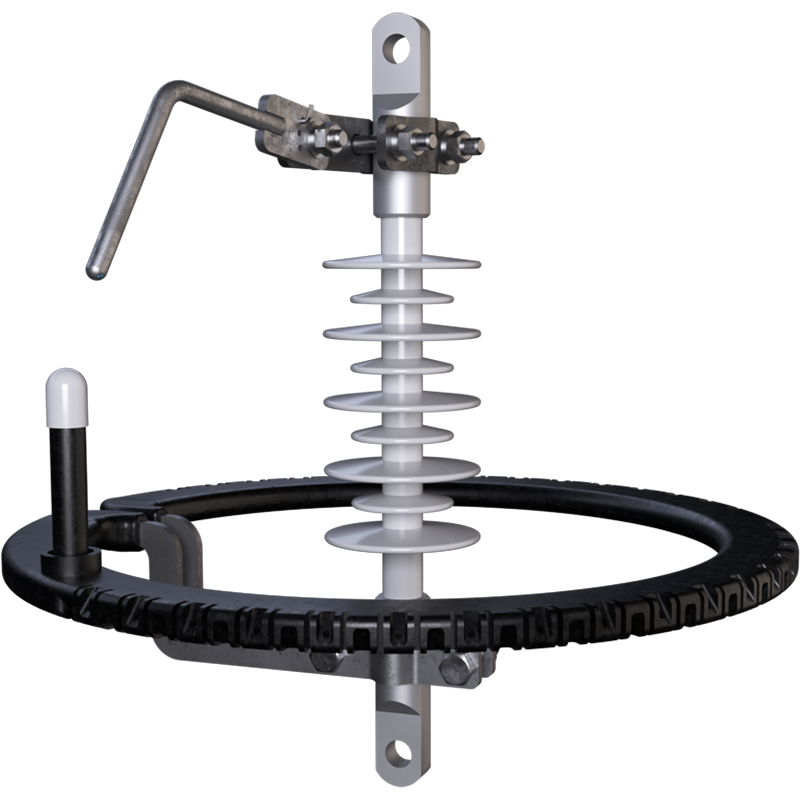

Основным элементом разрядника является мультикамерная система (МКС).
Рис. 1. Схема, поясняющая начальный момент развития разрядов.png "pic (2).png") Рис. 2. Схема, поясняющая завершающий момент развития разрядов .png "pic (1).png") 1. Профиль из силиконовой резины 2. Промежуточные электроды 3. Дугогосящая камера 4. Канал разряда |

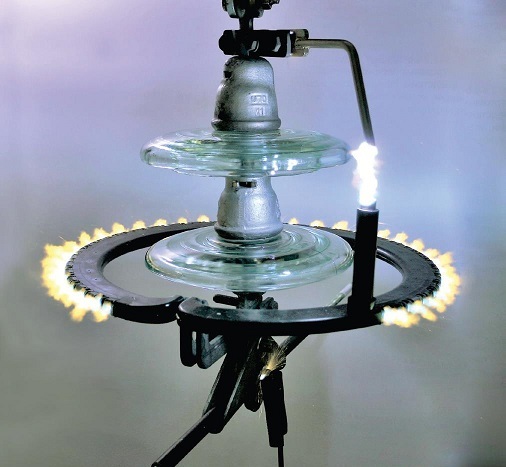

Она состоит из большого числа электродов, вмонтированных в профиль из силиконовой резины. Между электродами выполнены отверстия, выходящие наружу профиля. Эти отверстия образуют миниатюрные газоразрядные камеры. МКС объединена с силовым элементом (каркасом экрана). Вместе они образуют разрядный экран разрядника. При воздействии перенапряжения на разрядник сначала срабатывает МКС разрядного экрана, а затем пробивается искровой промежуток между белой стеклянной колбой электрода-индикатора и электродом. При срабатывании разрядника происходит разрушение белой стеклянной колбы и оголение черного изоляционного слоя. Гашение сопровождающего тока достигается за счет разбиения импульсной дуги на большое количество маленьких дуг, каждая из которых находится в ограниченном объеме разрядной камеры. Появление в такой камере элементарной дуги с чрезвычайно высокой температурой приводит к стремительному росту давления внутри нее, вследствие чего дуга выбрасывается наружу, где происходит ее значительное удлинение, а также интенсивное охлаждение за счет контакта с окружающим воздухом. При переходе сопровождающего тока через ноль происходит гашение дуги, и линия продолжает бесперебойную работу без отключения и АПВ. |
|
Характеристика |
РМКЭ-20 |
|
|
Класс напряжения, кВ |
до 20 |
|
|
Наибольшее длительно допустимое рабочее напряжение, кВ |
24 |
|
|
Искровой промежуток, мм |
60-80 |
|
|
Наибольшее действующее значение ожидаемого тока КЗ в месте установки, кА |
3,5 |
|
|
Время гашения дуги сопровождающего тока, мс, не более |
10 |
|
|
Максимальная амплитуда выдерживаемого импульса 8/50 мкс, имитирующего прямой удар молнии, кА |
20 |
|
|
Импульсное разрядное напряжение, кВ |
120 |
|
|
Одноминутное переменное напряжение, кВ, не менее |
||
|
- в сухом состоянии |
40 |
|
|
- под дождем |
30 |
|
|
Пропускная способность, Кл |
2,4 |
|
|
Масса, кг |
3,7 |
|

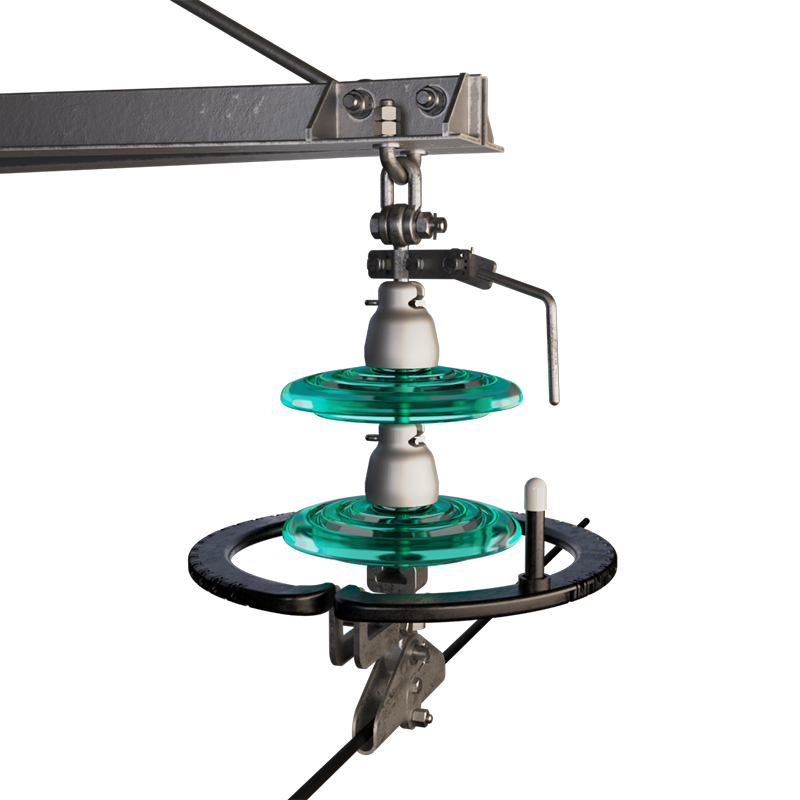

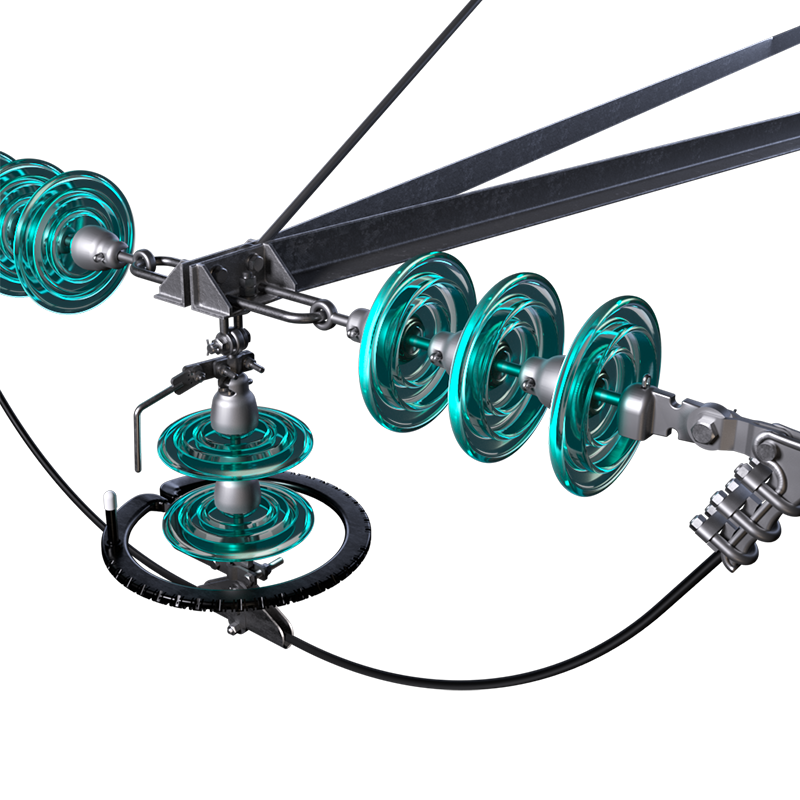

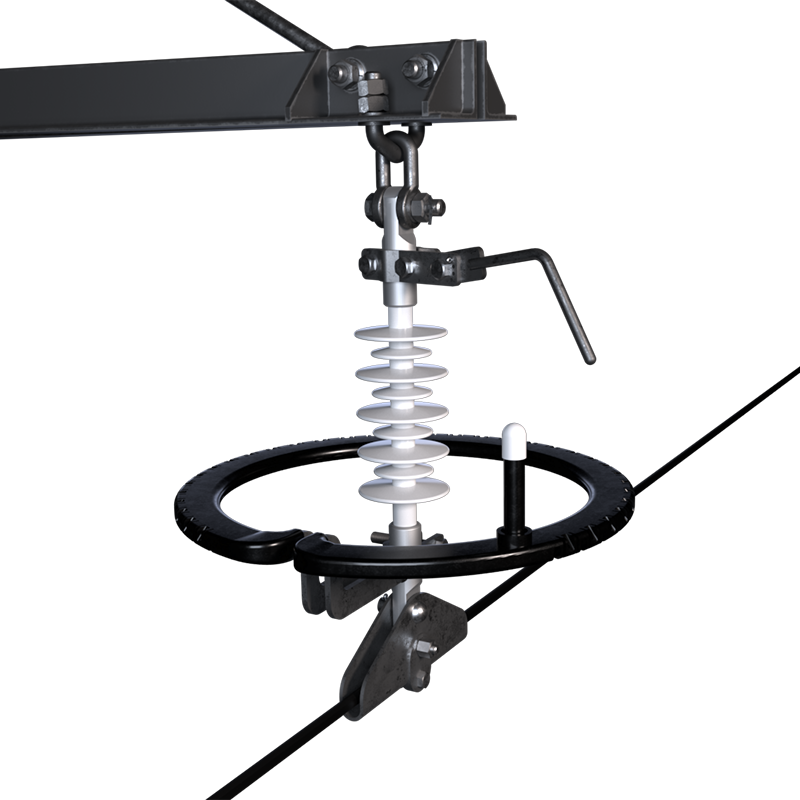

Разрядник устанавливается электрически параллельно защищаемой линейной изоляции на опорах с подвесной и натяжной изоляциями. На опорах с подвесной линейной изоляцией разрядник устанавливается непосредственно на тело изолятора (гирлянду изоляторов). На опорах с натяжной линейной изоляцией разрядник устанавливается в шлейф (при данном виде монтажа необходимо отдельно докупать изолятор (гирлянду изоляторов) с поддерживающей арматурой и при необходимости удлинять шлейф).
1. Защита ВЛ от индуктированных перенапряжений и ПУМ.
Для защиты ВЛ от отключений при индуктированных перенапряжениях и прямых ударах молний разрядники устанавливаются по три штуки на каждую опору (по одному на фазу).
2. Защита подхода ВЛ к подстанциям.
Помимо защиты непосредственно ВЛ от индуктированных перенапряжений и ПУМ, рекомендуется использование разрядников РМКЭ-20-IV-УХЛ1 для защиты подходов ВЛ к подстанции от ПУМ и ограничения набегающих с ВЛ волн перенапряжения.
Для этих целей разрядники устанавливаются по три штуки на каждую опору (по одному на фазу) на расстоянии 200 м до подстанции (крайние 3-4 опоры).
|
Комплектация |
Код |
|
Разрядник мультикамерный для ВЛ 15, 20 кВ |
РМКЭ-20-IV-УХЛ1/001 |
