РИФ-Э-II+III 385/5 (1+1)-LED

Отраслевые решения для систем освещения

УЗИП комбинированного типа класса II+III предназначено для защиты оборудования уличного светодиодного освещения, электронных табло, светодиодных экранов и дисплейных систем от вторичных воздействий молнии и коммутационных перенапряжений.
УЗИП выполнено в виде монолитного корпуса с рабочими элементами: варисторами и газонаполненными разрядниками, установленными последовательно между всеми проводниками.

УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса II, а по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса III.

Устанавливается в пределах 1-2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).

Применяется в однофазных цепях 230 В с системами заземления TT и TN-S.

Рекомендуемый номинал предохранителя не менее не менее 16 А gL/gG.

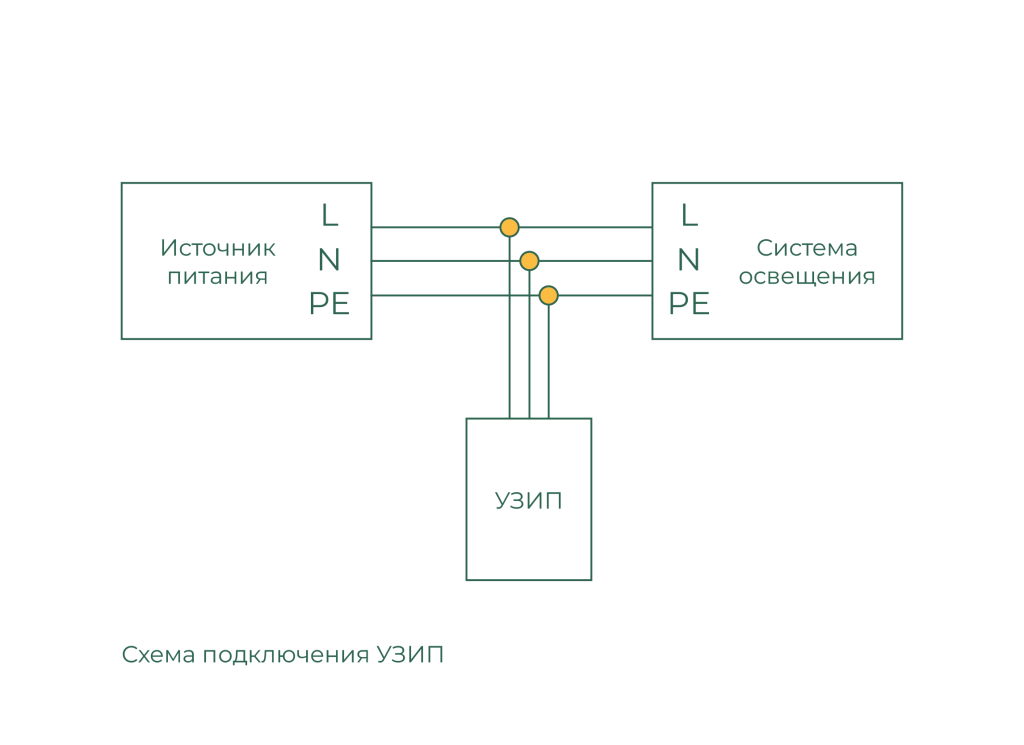

Cхема подключения

УЗИП выпускается в двух модификациях:

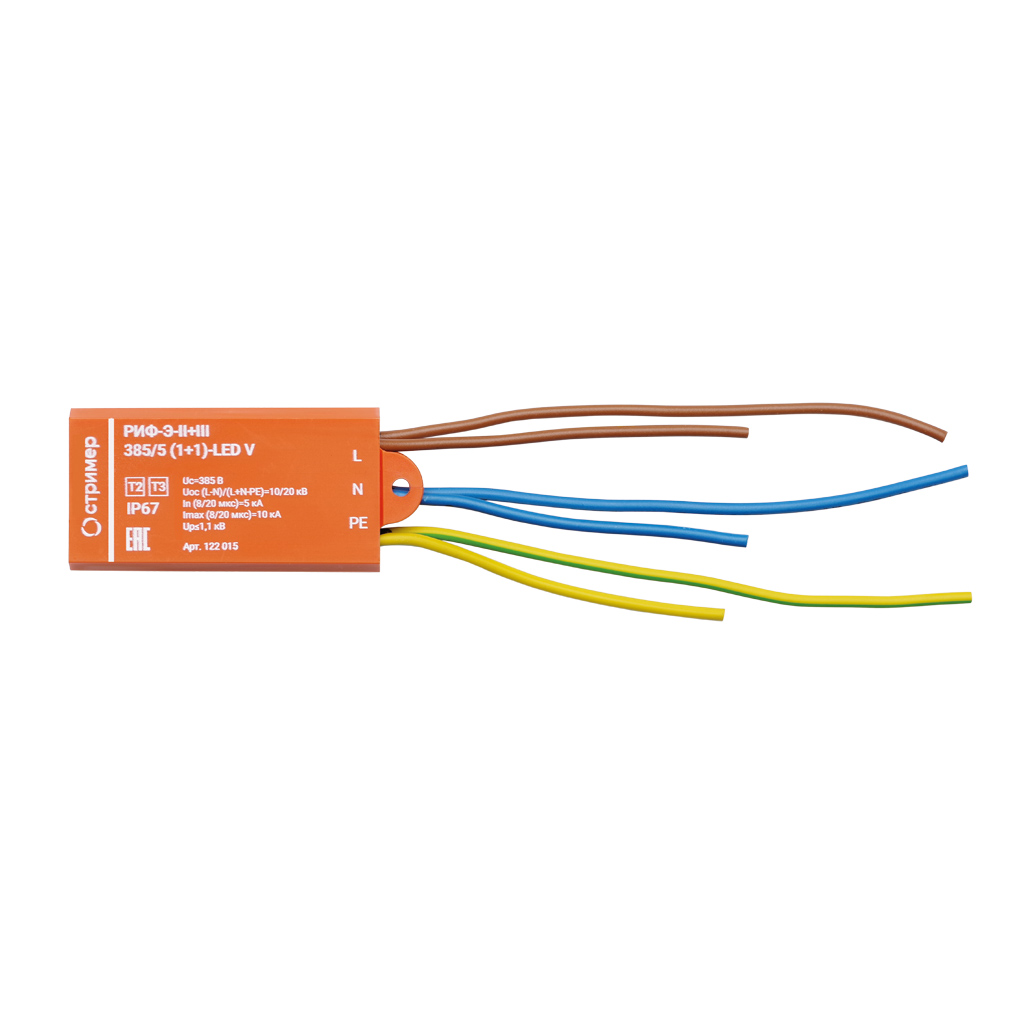

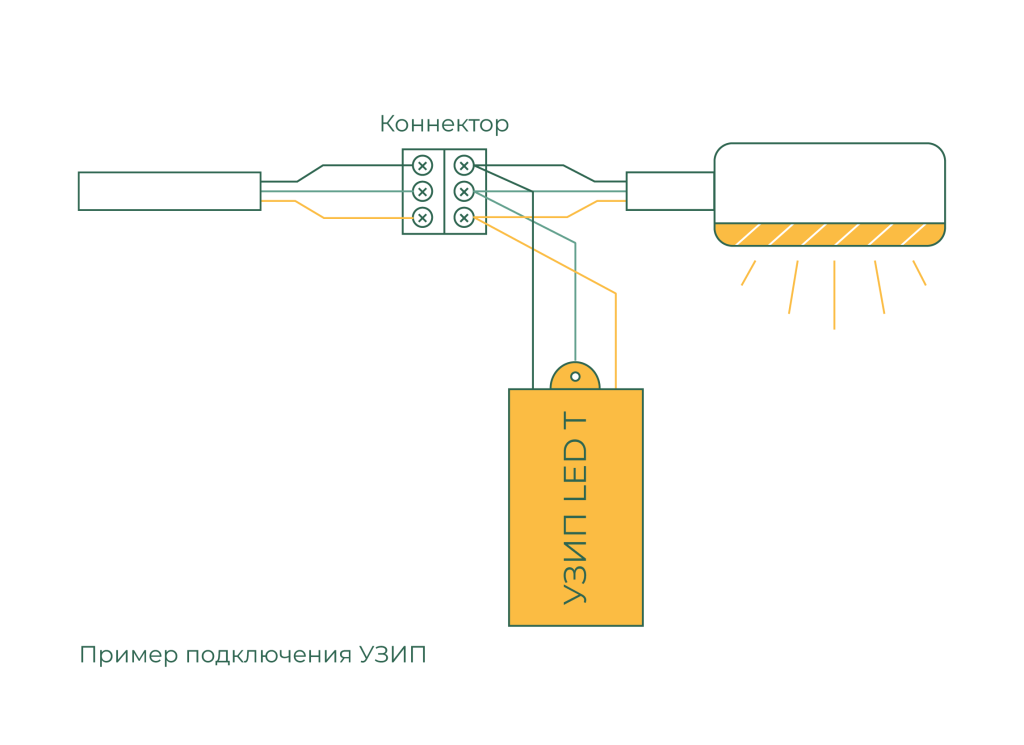

РИФ-Э-II+III 385/5 (1+1)-LED T подключается по Т-образной схеме с помощью трёх гибких соединительных проводников сечением 1,5 мм² и длинной 10 см.

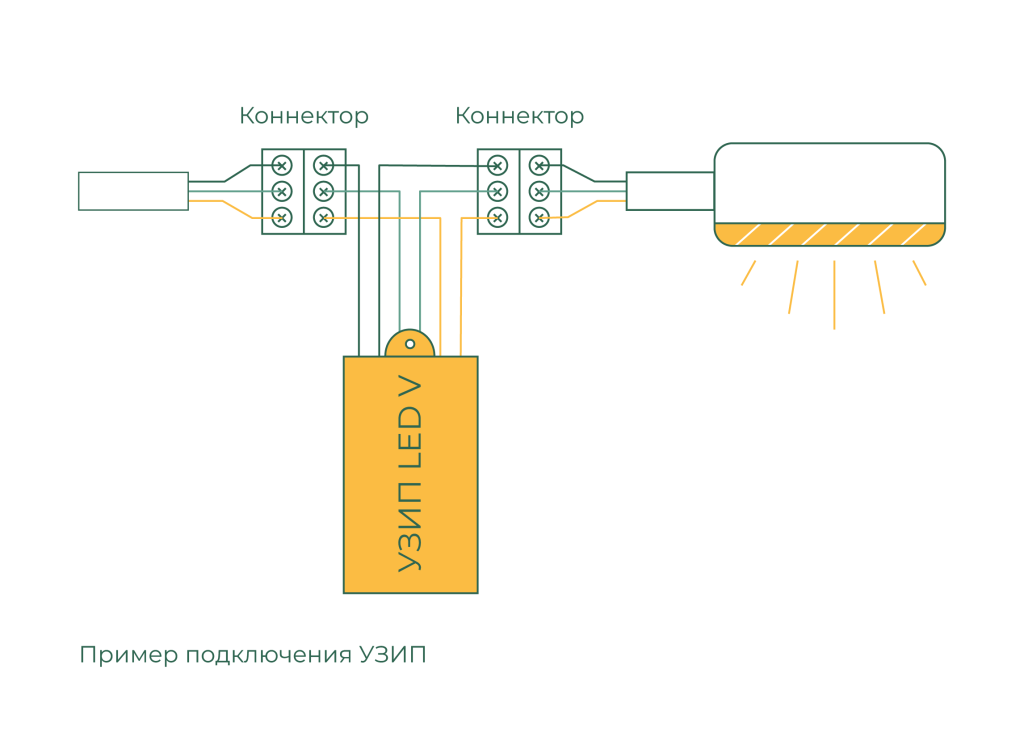

РИФ-Э-II+III 385/5 (1+1)-LED V подключается по V-образной схеме с помощью шести гибких соединительных проводников - от каждого разъёма (L, N, PE) идёт по два проводника сечением 1,5 мм².

Сертификаты



Технические характеристики

Наименование параметра		РИФ-Э-II+III 385/5(1+1)-LED
Класс испытаний (ГОСТ IEC 61643-11)		II+III
Тип системы заземления		TT, TN-S
Номинальное рабочее напряжение (50 Гц)	Un	230 В
Максимальное длительное рабочее напряжение (50 Гц)	Uc	385 В
Напряжение комбинированной волны (L-N)/(L+N-PE)	Uос	10 кВ /20 кВ
Номинальный разрядный ток (8/20 мкс) (L+N-PE)	In	5 кА
Максимальный разрядный ток (8/20 мкс) (L+N-PE)	Imax	10 кА
Уровень напряжения защиты	Up	≤1,1 кВ
Действующее значение полного тока утечки, мА		отсутствует
Сопровождающий ток, кА		отсутствует
Время срабатывания	ta	≤ 100 нс
Диапазон рабочих температур	Tu	от -25°С до +40°С
Категория исполнения (ГОСТ 14254)		IP67
Сечение гибких проводников		1,5 мм2
Артикул РИФ-Э-II+III 385/5 (1+1)-LED T		122 014
Артикул РИФ-Э-II+III 385/5 (1+1)-LED V		122 015
