Где испытывают продукцию “Стримера”?

11.10.2019
В Санкт-Петербурге у компании «Стример» есть собственный испытательный центр, в котором находится уникальная испытательная установка  ГИН-300К. Она позволяет одновременно воспроизводить два типа абсолютно разных воздействий - импульс молнии и напряжение, которым подвергаются  молниезащитные разрядники. Благодаря ей мы можем испытывать разрядники в условиях, максимально приближенных к реальным.

Уникальная лаборатория

Строительство испытательной лаборатории было запущено 15 лет назад - у ее истоков в 2004 году стоял  ведущий научный сотрудник “Стримера” Владимир Пильщиков. Сначала был построен ГИН - генератор импульсного напряжения, выходным параметром которого было импульсное напряжение 300 кВ с параметрами по времени 1,2/50 мкс, где 1,2 мкс- время фронта, а 50 мкс- это время до полуспада. На следующий год в установке появился первый этаж напряжения сети 50 Гц с амплитудой 15 кВ, где ток короткого замыкания был равен 3 кА. Затем появился первый этаж ГИТа - генератора импульсного тока, у которого емкость в ударе составляла 2 мкФ и ток до 30 кА с временной характеристикой 8/20 мкс. В  течение следующего года появился второй этаж ГИТа и емкость в ударе стала равна 6 мкФ. В итоге, были получены такие импульсы тока: 3 кА с длительностью 1/50 мкс, 10 кА 8/100 мкс, 20 кА 8/50 мкс и 30 кА 8/50 мкс. Также был отстроен второй этаж сети переменного напряжения, где выходное напряжение стало равным 30 кВ и ток короткого замыкания до 5 кА. Так как расчетный ток короткого замыкания контура сети равняется 5 кА и напряжение 30 кВ, то можно сделать вывод о том, что мощность, которая развивается в течение нескольких периодов, достигает 150 МВт.

“Наша лаборатория ГИН-300К представляет собой комбинацию ГИНа и ГИТа и даже официально зарегистрирована как УНУ (уникальная научная установка), так как благодаря ей мы можем испытывать разрядники в условиях, схожими с реальными. Уникальность заключается в том, что на испытуемый образец подается импульс молнии и одновременно подается напряжение сети 50 Гц, то есть моделируется случай, когда на разрядник, установленный на линии под напряжением, воздействует импульс молнии. Так как природа абсолютно не предсказуема, то нам заранее не известно в какой полупериод переменного напряжения сети - положительный или отрицательный, ударит молния. Для учета этого фактора в нашей лаборатории имеется возможность смены полярности, в результате чего нам будет заранее известно в какой полупериод напряжения будет подан импульс молнии”, - говорит Владимир Пильщиковю

Особенности работы

В первые годы своего существования, лаборатория, в основном, контролировала качество изготавливаемой продукции. В течение месяца проходили испытания на штатное срабатывание около 10 тысяч образцов. Сейчас ее функционал расширился - на данный момент лаборатория “Стримера” занимается четырьмя видами испытаний. Здесь проводятся исследовательские работы, во время которых испытываются новые разработки, изучаются свойства образцов, подбираются параметры схемы. Во время типовых испытаний оцениваются изменения, вносимые в конструкцию устройств. Перед выводом продукта в серийное производство он тоже проходит испытания в лаборатории. Для оценки качества изделий они проходят технологические испытания, во время которых по специальным методикам проверяются  нескольких образцов из одной серии.

За все время существования лаборатории здесь было испытано и выпущено в серийное производство большое количество устройств для защиты от индуктированных перенапряжений: РМК-20, РМК-10 и для защиты от прямых ударов молний: РМКЭ-10, РМКЭ-20, РМКЭ-35 и ГИРМК-35.

Как испытывают разрядники

Разрядник РМК-20 защищает от индуктированных перенапряжений, поэтому данный тип изделий испытывается по следующей программе. Импульсное воздействие 3 кА- 3 опыта, ПУМ 20 кА, затем 3 кА- 3 опыта, ПУМ 20 кА и 4 опыта на 3 кА. Полярность при этом меняется и задается программой испытаний. Разрядник РМКЭ-20 служит для защиты от ПУМ, поэтому в программе испытаний будут импульсные воздействия 20 кА, 10 кА и 3 кА, последовательность и полярность воздействия задаются также программой испытаний. Всего на каждый образец по программе подается поочередно 10 воздействий.

Для устройств, предназначенных для защиты ЛЭП от индуктированных перенапряжений, испытания являются успешными, если 100% испытуемых изделий пройдут успешно все испытания. А для устройств, защищающих линии от ПУМ, критерием приемки является успешное прохождение испытаний 95 % всех изделий.




10.12.2020

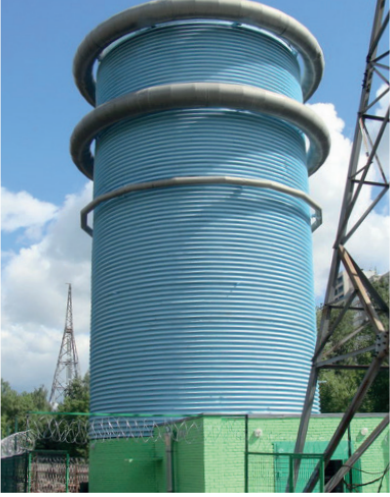

Устройство защиты от импульсных перенапряжений в сети НН КТП


 Устройство защиты от импульсных перенапряжений  в сети НН КТП

Ограниченные возможности изоляции электрооборудования низкого напряжения проти- востоять грозовым перенапряжениям обуславливают необходимость применения устройств защиты от импульсных перенапряжений (УЗИП). В частности, проблема ограничений гро- зовых перенапряжений возникает при эксплуатации электрооборудования 0,4 кВ комплект- ных трансформаторных подстанций (КТП). Причиной грозовых перенапряжений в этом случае являются удары молнии, как непосредственно в КТП, так и в отходящие (0,4 кВ) и питающие (6–20 кВ) линии. В результате исследований показана возможность возникнове- ния опасных перенапряжений в сети 0,4 кВ трансформатора путём их передачи с высоко- вольтной обмотки. Для защиты от данного вида перенапряжения даны рекомендации по выбору и применению УЗИП.

Читать далее
03.12.2020

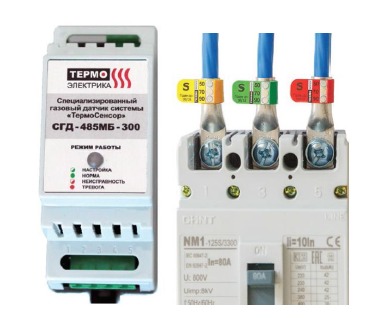

Сравнение автоматического и классического методов определения нагрева контактных соединений


Сравнение автоматического и классического методов определения нагрева контактных соединений
Нарушения правил эксплуатации и монтажа электрооборудования - одна из главных причин пожаров в России. В свою очередь, возгорания электропроводки чаще всего случаются из-за ее износа и плохих контактных соединений (контактов электрической цепи) по данным МЧС. Как следствие многомиллионные убытки владельцев зданий и производств.
Читать далее
26.11.2020

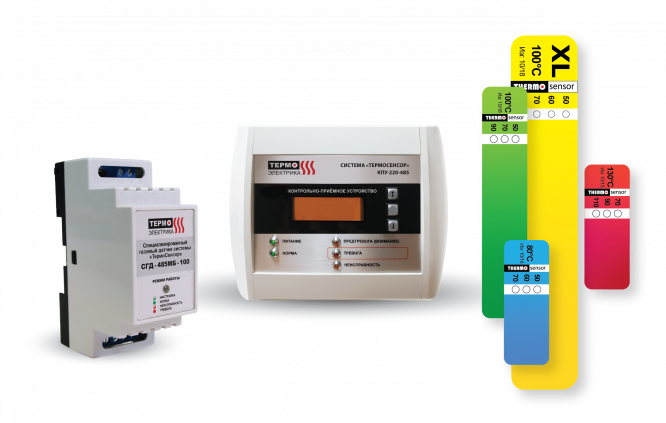

Системы бесконтактного контроля температуры
