Как подключить разрядник?
24.05.2019
Содержание:
- Как правильно подключить разрядник РМКЭ-10
- Как установить разрядник РМК-10
- Установка РМКЭ-35-IV-УХЛ1
- Выводы
К монтажу и обслуживанию всех разрядников допускаются только те специалисты, у которых есть допуск к работам на воздушных линиях электропередачи высокого напряжения. И, конечно, перед установкой любого разрядника следует внимательно изучить руководство по его эксплуатации.
Чтобы правильно подключить разрядник, перед началом работ нужно вынуть изделие из коробки и внимательно осмотреть его целостность. Проверить наличие паспорта и руководства по эксплуатации, сверить комплектацию с описанием в руководстве по эксплуатации. Обо всех обнаруженных дефектах и несоответствиях необходимо сообщить предприятию-изготовителю. На каждую партию разрядников в процессе монтажа следует составлять формуляр, в который вносится информация о разрядниках и результаты их осмотра.
Как правильно подключить разрядник РМКЭ-10
Разрядник устанавливается на ВЛ с любыми видами опор совместно с опорной, штыревой или полимерной натяжной изоляцией. Для защиты ВЛ от отключений при индуктированных перенапряжениях и прямых ударах молний разрядники РМКЭ-10 устанавливаются по три штуки на каждую опору (по одному на фазу).
Кронштейн этого разрядника может быть выполнен в антивандальном исполнении. Зажим на провод исполнен в двух вариантах - для защищённого и незащищенного провода.
Опишем монтаж этого разрядника на штыревую изоляцию. Сначала нужно открутить гайку, снять шайбы и вытащить один болт из кронштейна. Затем поместить кронштейн на штырь изолятора, после чего вернуть болт и шайбу на место и наживить гайку. Окончательную затяжку болтовых соединений следует производить после окончания регулировки положения разрядника. При этом очень важно соблюдать дистанцию между кронштейном и нижним краем изолятора на уровне не менее 30 мм. Затем поверните разрядник под углом 30 градусов относительно провода и затяните гайки.
Для антивандального исполнения гайки можно затягивать только после выставления воздушного зазора. После монтажа разрядника на провод напротив электрода разрядника устанавливается зажим. Зазор между ними выставляется с помощью калибра и составляет 50 мм плюс-минус 10 мм.

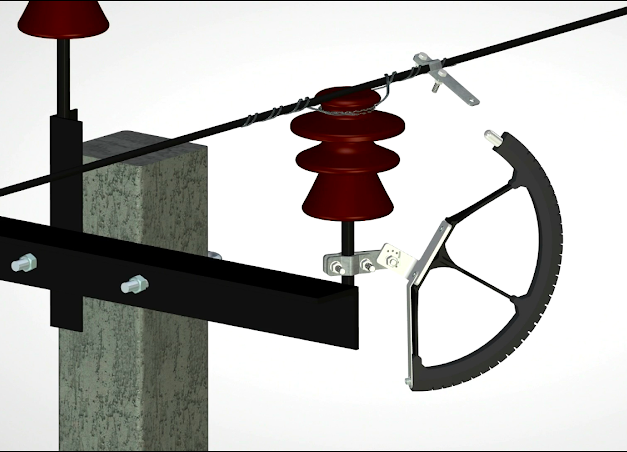

Рис. Один из вариантов монтажа РМКЭ-10 на штыревую изоляцию.
Как установить разрядник РМК-10
|

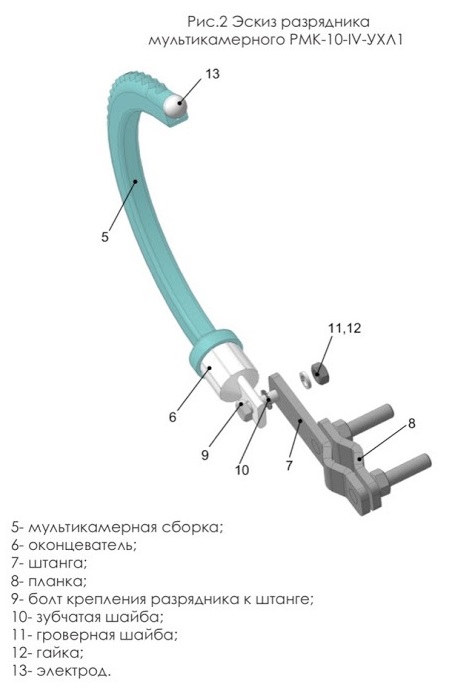

При монтаже следует отвинтить с одной из шпилек штанги 7 (см эскиз разрядника) гайку, завести штырь изолятора или иную арматуру, на которой осуществляется монтаж между штангой 7 и планкой 8, повернуть разрядник примерно на 30 градусов относительно провода и затянуть болты. После этого на провод, напротив электрода 10 разрядника устанавливается зажим. Для правильного расположения разрядника, угол между кронштейном (штангой) и оконцевателем можно менять. Для этого нужно ослабить болт 9. Также как и в случае с установкой РМКЭ-10, зазор между электродом 10 и зажимом выставляется с помощью калибра и составляет 50 мм плюс-минус 10 мм. При монтаже на ВЛ с защищенным проводом, применяется зажим с прокалывающим шипом. Такой зажим монтируется поверх вязки провода, при этом шип прокусывающего зажима должен попасть в зону провода между витками спиральной вязки. |
 |
Установка РМКЭ-35-IV-УХЛ1

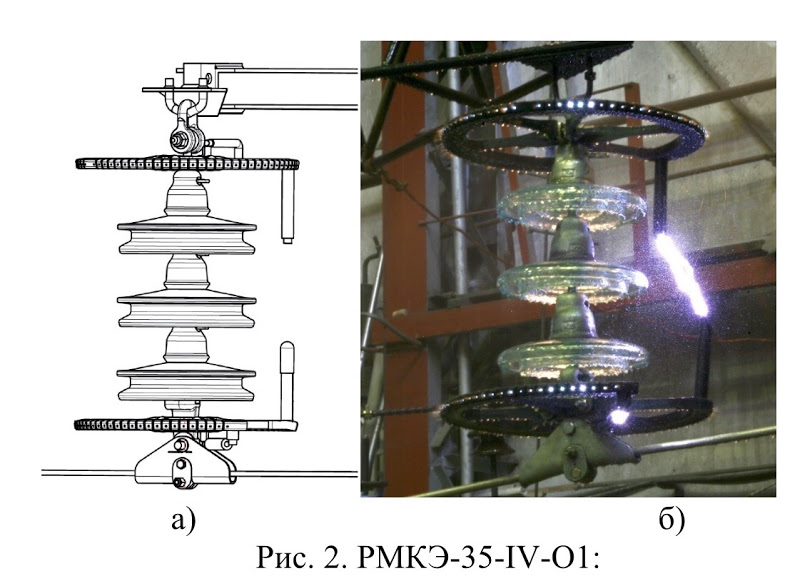

Разрядные элементы устанавливаются на арматуре ВЛ сверху и снизу защищаемой линейной изоляции (рис.2). В базовом варианте разрядники устанавливаются на все фазы всех опор защищаемого участка.

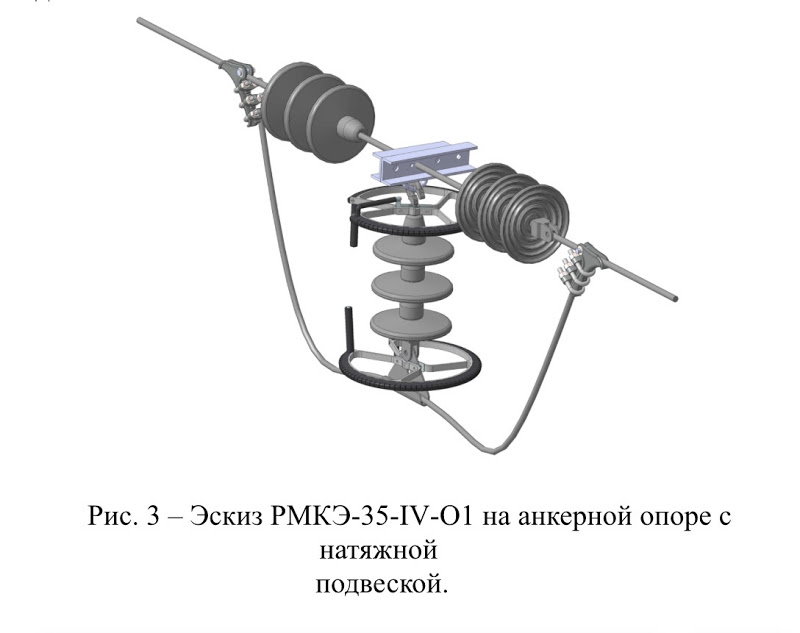

При установке на анкерную опору разрядник устанавливается в шлейф вместе с дополнительной гирляндой изоляторов (рис. 3).
Опишем процесс установка РМКЭ-35-IV-УХЛ1 на опоре с поддерживающей подвеской.
Для такого монтажа не требуется применение дополнительной арматуры и крепежа (рис. 2). Верхний разрядный элемент устанавливается на серьге в верхней части подвески, нижний разрядный элемент - на ушко в нижней части подвески. Совместно с полимерной изоляцией – разрядные элементы устанавливаются на верхнем и нижнем оконцевателях изолятора.
Величина искового разрядного промежутка регулируется разворотом верхнего разрядного элемента вокруг собственной оси.
После установки любого разрядника необходимо проверить надежность его крепления. Проверка производится ответственным лицом с подъемом на опору. Возможными неисправностями могут быть повреждение (разрыв или обгорание) МКС, ослабление крепления, и другие проблемы. В случае невозможности устранения перечисленных неисправностей разрядники должны быть отбракованы.
