Разрядники напряжением 6 - 10 кВ
17.05.2019
Содержание:
- Как работает разрядник
- Параметры выбора разрядников и особенности их монтажа
- Виды разрядников
Как работает разрядник
Разрядники нужны для защиты воздушных линий электропередачи (ВЛ) от грозовых воздействий, в том числе и от последствий прямых ударов молний. ВЛ представляют собой длинные электрические цепи, состоящие из проводов и вспомогательных устройств, передающих и распределяющих электроэнергию. На любой протяженной линии есть несколько участков, которые требуют повышенного внимания. Например, если линия проходит через возвышенность, водную преграду, зону аномальной грозовой активности или расположена на подходе к подстанциям.
Монтаж разрядников 10 кВ производства АО "НПО "Стример обеспечивает ограничение грозовых перенапряжений на линии, чем защищает оборудование электрических сетей и установок от аварийных отключений и повреждений после ударов молнии.
При каждом воздействии молнии на энергетическое оборудование происходит выработка ресурса и значительное старение оборудования. Таким образом уменьшаются экономические потери от воздействия молнии на энергосистемы. Практика показывает, что затраты на мероприятия по молниезащите в несколько раз ниже, чем затраты на устранение последствий от ударов молнии.
Параметры выбора разрядников и особенности их монтажа

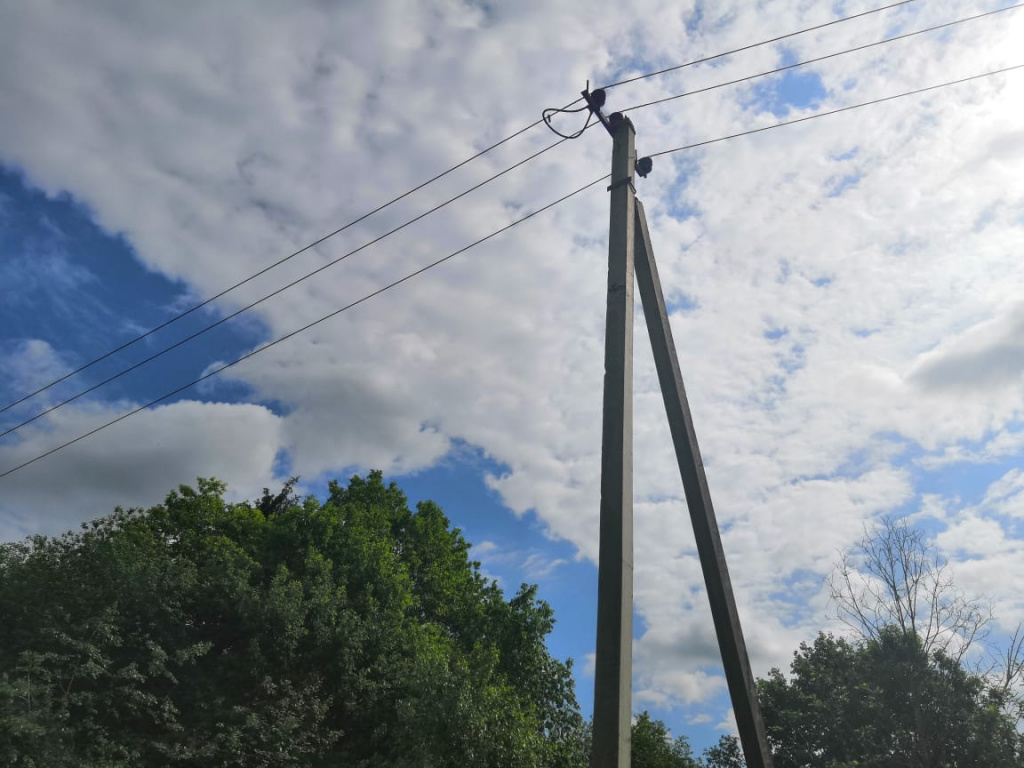

Высота воздушных линий класса напряжения 6, 10 кВ не превышает 10 метров, поэтому вокруг обычно оказывается достаточно объектов, чтобы отвести прямой удар молнии. Индуктированные перенапряжения спровоцированы ударами молнии в рядом стоящие с линией объекты — деревья, здания, вышки сотовой связи, заводские трубы. На одноцепных ВЛ для защиты от индуктированных перенапряжений и их последствий разрядники устанавливаются по одному на каждую опору с регулярным последовательным чередованием фаз. На двухцепных ВЛ для защиты от индуктированных перенапряжений и их последствий разрядники устанавливаются по 2 шт. на каждую опору, на одну пару одноименных фаз, по одному разряднику на каждую цепь, с тем же принципом чередования защищаемых фаз, что и для одноцепных ВЛ. Для регистрации факта срабатывания разрядника применяется одноразовый индикатор, хорошо наблюдаемый с земли. Сработавший индикатор в случае необходимости может быть заменён на новый. Однако на возвышенностях, в полях, вдоль рек и в местах аномальной грозовой активности — например, в местах залегания железных руд, — ВЛ 6-10 кВ тоже могут быть подвержены прямым ударам молнии. В этом случае рекомендуется установка разрядников мультикамерных экранного типа РМКЭ-10, которые обеспечивают защиту от всех видов грозовых воздействий. Их монтируют по одному разряднику на каждую фазу на опоре.
 |

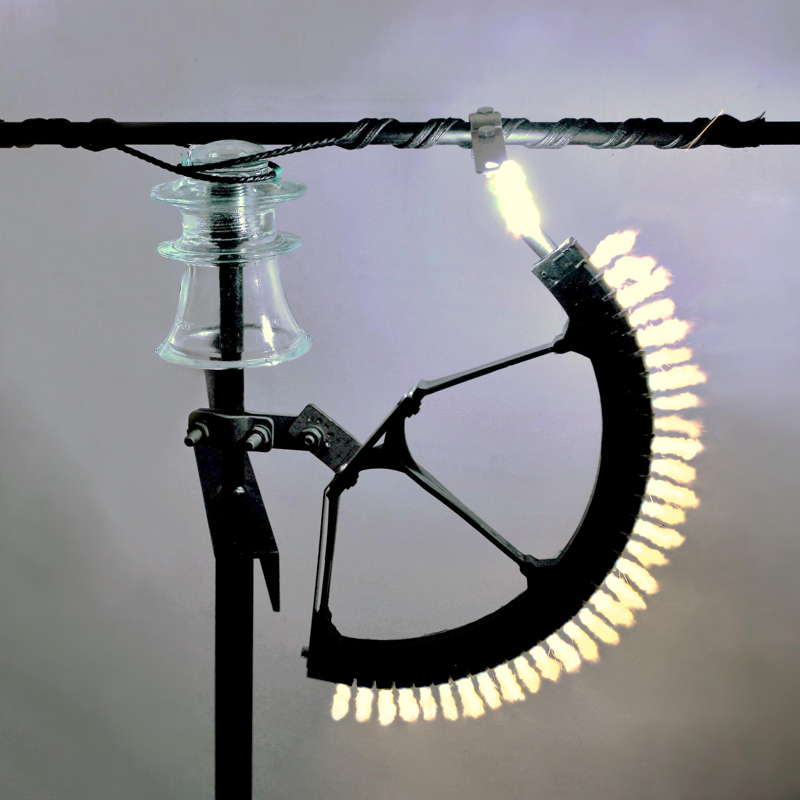

Разрядник мультикамерный экранного типа для молниезащиты воздушных линий 6, 10 кВ РМКЭ-10 используется для защиты воздушных линий электропередачи классов напряжения 6, 10 кВ трехфазного переменного тока с неизолированными и защищёнными проводами. Он защищает от всех опасных последствий удара молнии: при прямом ударе молниевого разряда в фазный провод или опору, при обратных перекрытиях, при индуктированных перенапряжениях. Разрядник можно устанавливать на ВЛ с любыми видами опор (железобетонными, деревянными, композитными) совместно со штыревой или натяжной изоляцией. Предназначен для эксплуатации на открытом воздухе в макроклиматических районах с умеренным и холодным климатами (УХЛ1 по ГОСТ 15150-69). По сравнению с длинно-искровым разрядником модульного типа, РМКЭ-10 обладает улучшенными характеристиками. Например, устройство рассчитано на больший ток короткого замыкания - до 3.5 кА, что делает его более универсальным решением. . Кроме того, разрядники экранного типа гораздо компактнее и удобнее с точки зрения транспортировки и установки. |
|

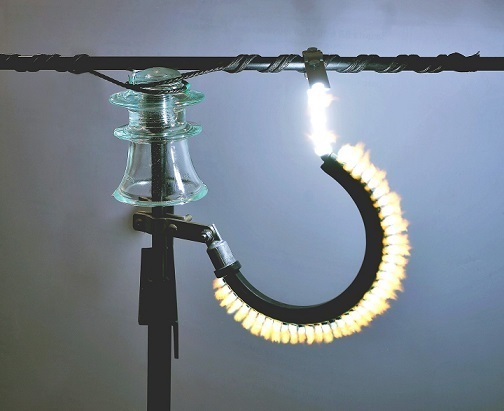

Для защиты от индуктированных перенапряжений ВЛ 6-10 кВ, наиболее уязвимых к грозовым воздействиям из-за низкой импульсной прочности используемых изоляторов, подходят разрядники типа РМК-20. О срабатывании разрядника может сигнализировать установленный на нем одноразовый индикатор, который хорошо видно с земли. Сработавший индикатор можно заменить на новый. |
 |
