Молниезащита ВЛ

РМКЭ-10-IV-УХЛ1

Статус продукта

Современный продукт. Постоянное производство
  • Класс напряжения 6, 10 кВ
  • Тип продукта Разрядник мультикамерный
  • Установка На все фазы
  • Масса 1,2 кг
  • Срок службы 40 лет
Скачать все

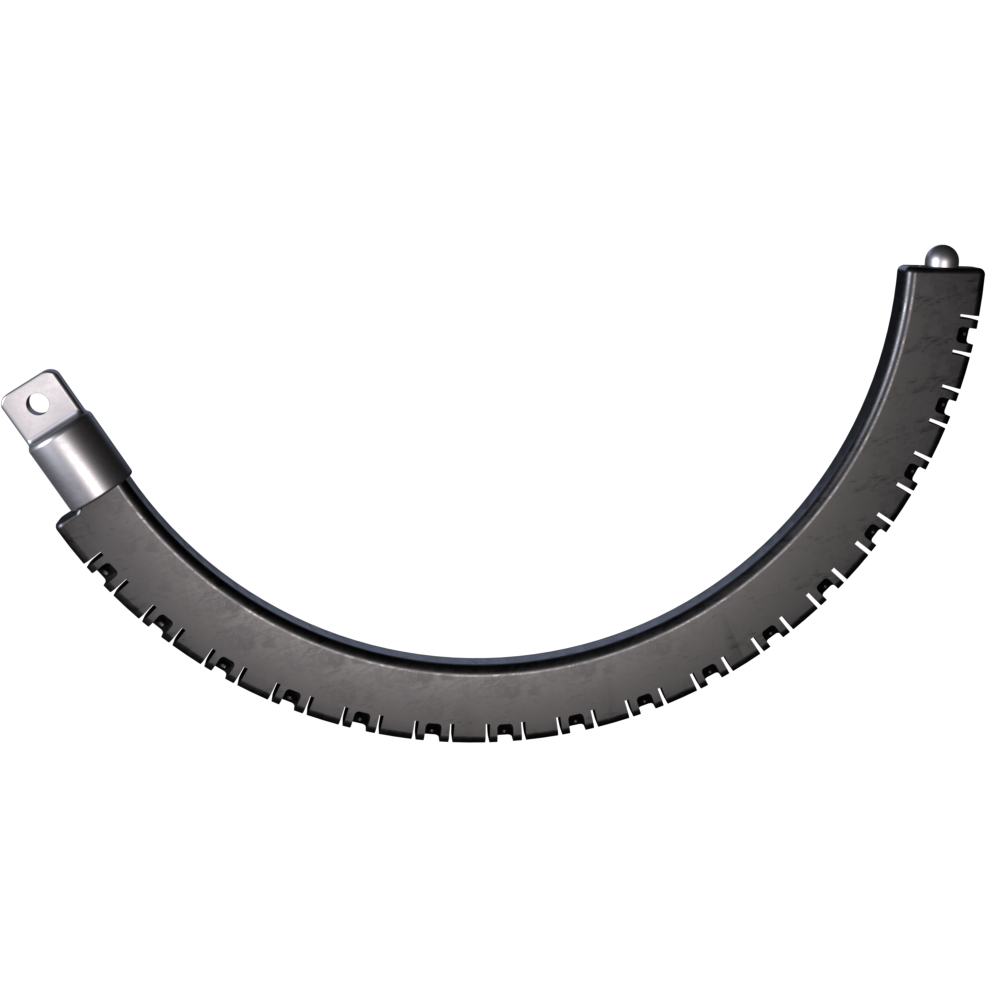

  • 6. РМКЭ-10 Общий вид.png

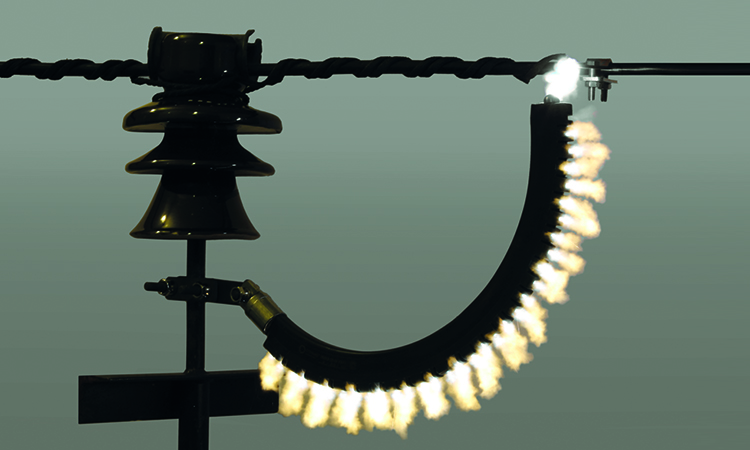

  • 9. Изображение срабатывания РМКЭ-10.jpg

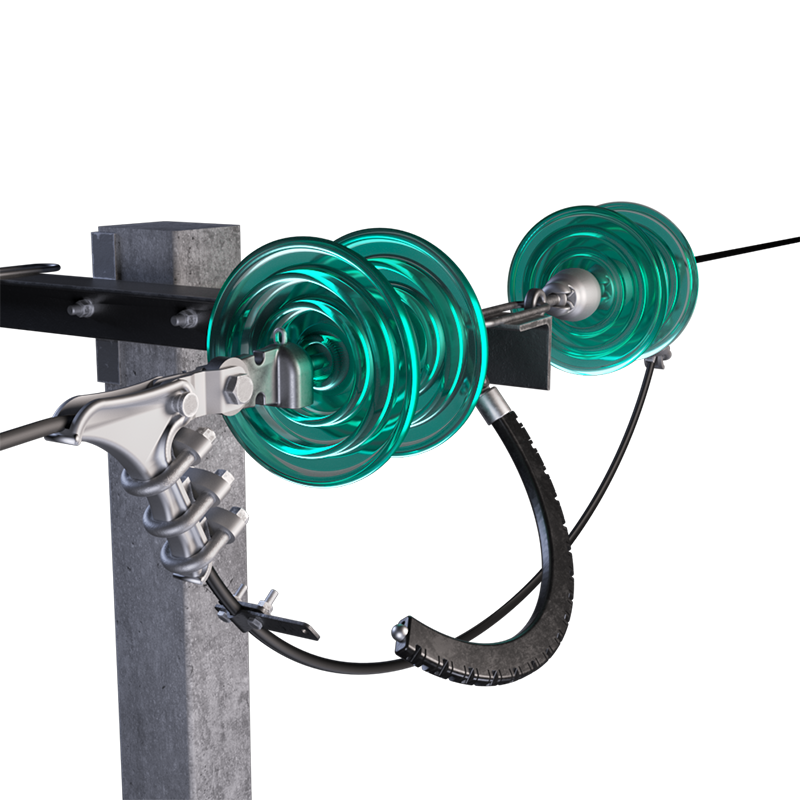

  • 7. РМКЭ-10 Натяжная изоляция, стекло.png

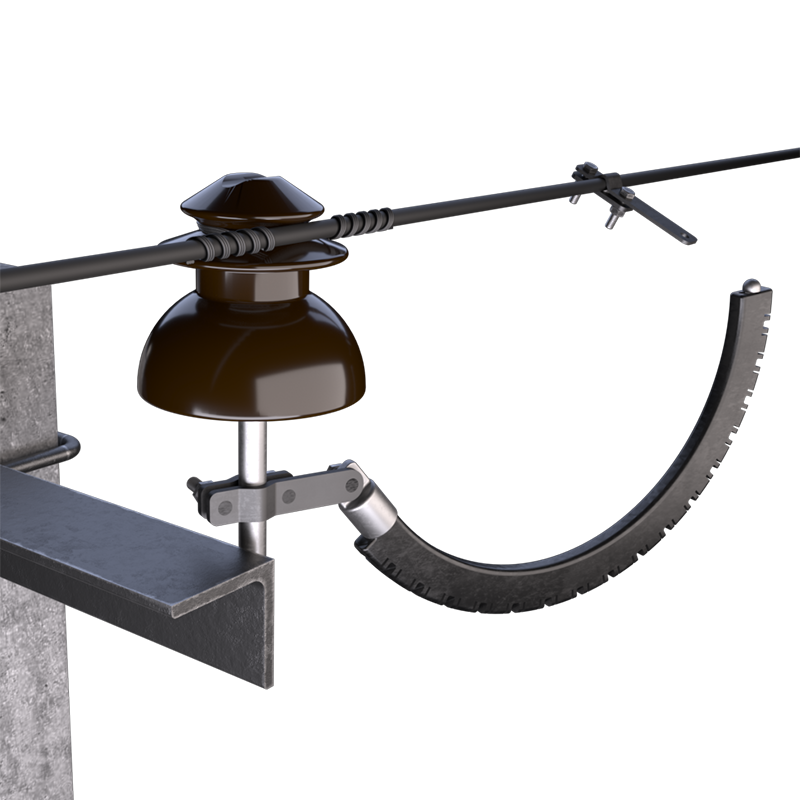

  • 8. РМКЭ-10 Штыревая изоляция, фарфор.png

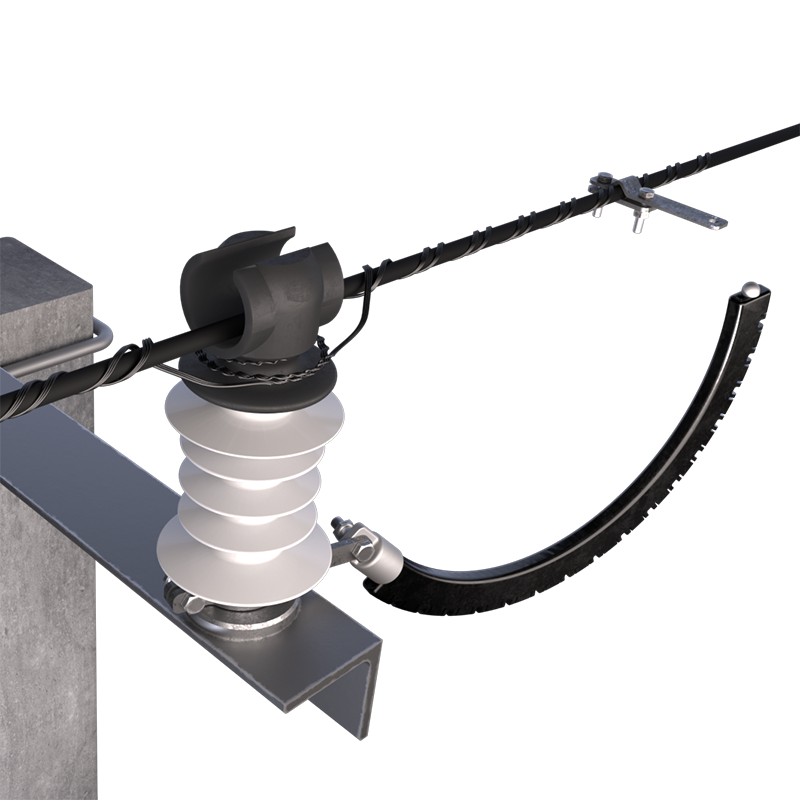

  • 9. РМКЭ-10 Опорная изоляция, полимер.png

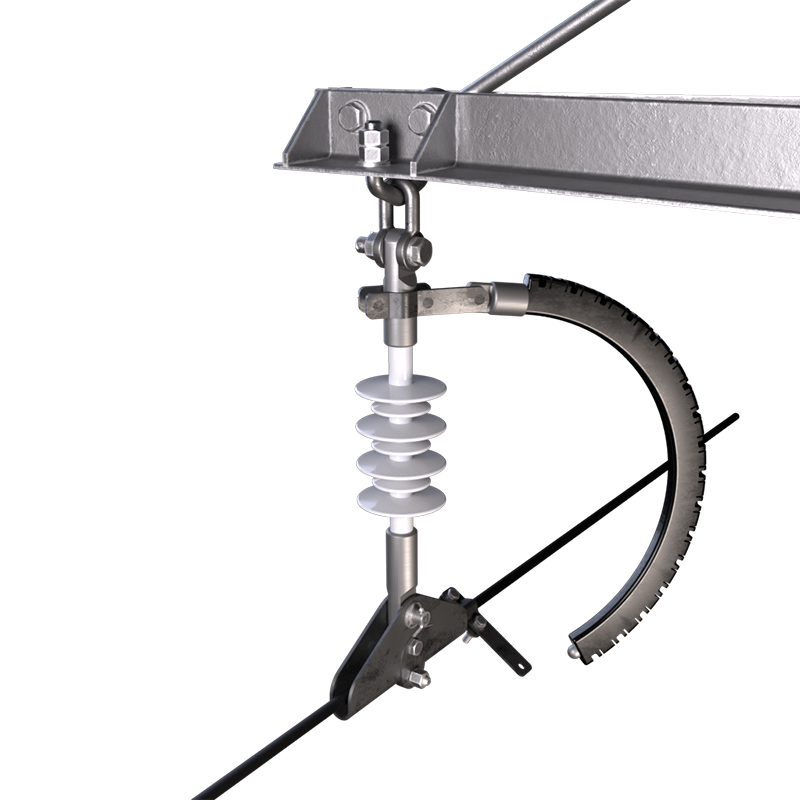

  • 10. РМКЭ-10 Подвесная полимер.png
  • 6. РМКЭ-10 Общий вид.png
  • 9. Изображение срабатывания РМКЭ-10.jpg
  • 7. РМКЭ-10 Натяжная изоляция, стекло.png
  • 8. РМКЭ-10 Штыревая изоляция, фарфор.png
  • 9. РМКЭ-10 Опорная изоляция, полимер.png
  • 10. РМКЭ-10 Подвесная полимер.png

Вы можете заказать РМКЭ-10   в компании “Стример" -   обращайтесь к нашим   менеджерам.

Принцип работы

Разрядник предназначен для защиты воздушных линий электропередачи (ВЛ) классов напряжения 6, 10 кВ трехфазного переменного тока с неизолированными и защищёнными проводами от отключений и повреждений, возникающих в следствие воздействия индуктированных перенапряжений, обратных перекрытий и прямых ударов молнии.
Помимо защиты непосредственно ВЛ от индуктированных перенапряжений и ПУМ, рекомендуется использование разрядников РМКЭ-10-IV-УХЛ1 для защиты подходов ВЛ к подстанции от ПУМ и ограничения набегающих с ВЛ волн перенапряжения.
Разрядник рассчитан для эксплуатации в макроклиматических районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69).

На ВЛ классов напряжений 6, 10 кВ индуктированные перенапряжения являются причиной до 90% всех случаев перекрытия линейной изоляции от грозовых воздействий. При этом, некоторые участки ВЛ могут быть в наибольшей степени подвержены воздействиям прямых ударов молнии (ПУМ): проходящие на открытой местности; по возвышенностям; через водные преграды; в местах с аномальной грозовой активностью; участки, включающие в себя опоры увеличенных габаритов. Данные участки целесообразно защищать разрядниками
РМКЭ-10-IV-УХЛ1 для защиты от перекрытий линейной изоляции и отключений, вызванных ПУМ.

Принцип работы

Основным элементом разрядника является мультикамерная система (МКС).

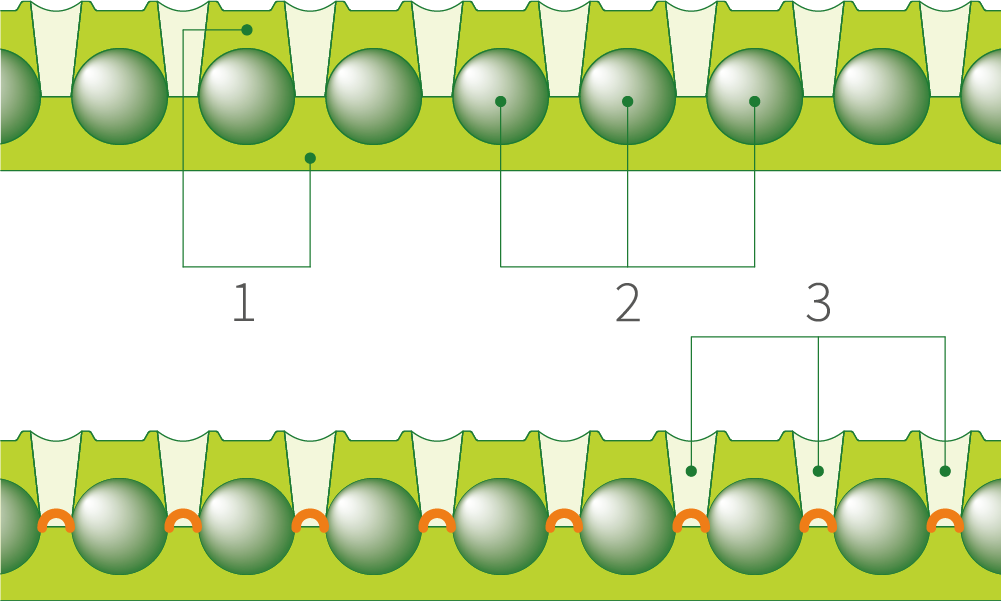

Рис. 1. Схема, поясняющая начальный момент развития разрядов

pic (2).png

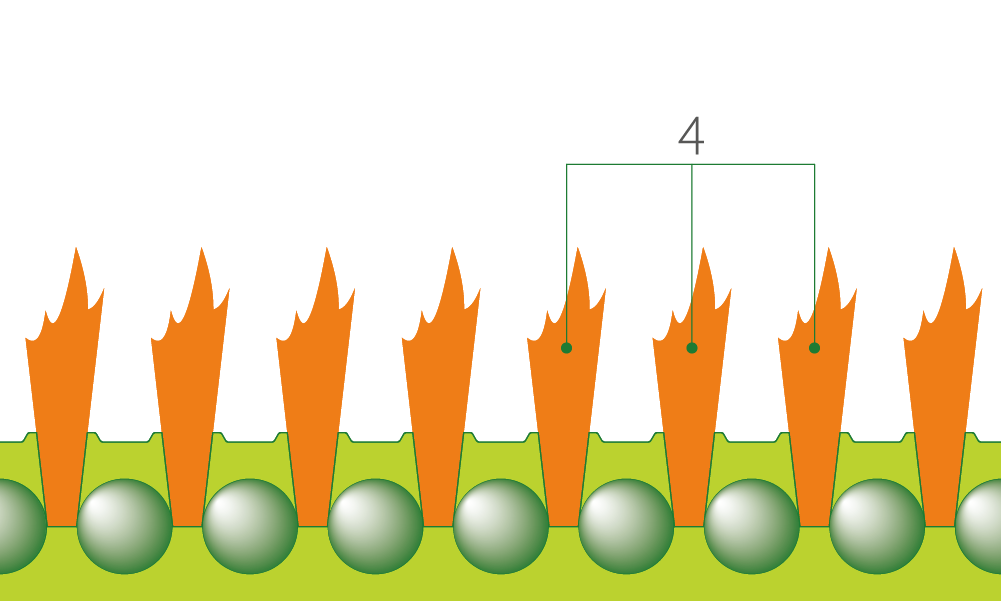

Рис. 2. Схема, поясняющая завершающий момент развития разрядов
pic (1).png

1. Профиль из силиконовой резины
2. Промежуточные электроды
3. Дугогосящая камера
4. Канал разряда

Она состоит из большого числа электродов, вмонтированных в профиль из силиконовой резины. Между электродами выполнены отверстия, выходящие наружу профиля. Эти отверстия образуют миниатюрные газоразрядные камеры.
При воздействии перенапряжения на разрядник сначала пробивается искровой промежуток, а затем – МКС. В случае установки разрядника совместно с электродом-индикатором,перекрытие происходит между концевым электродом разрядника и винтом электрода-индикатора, при этом происходит разрушение белой стеклянной колбы и оголение черного изоляционного слоя.

Гашение сопровождающего тока достигается за счет разбиения импульсной дуги на большое количество маленьких дуг, каждая из которых находится в ограниченном объеме газоразрядной камеры. Появление в такой камере элементарной дуги с чрезвычайно высокой температурой приводит к стремительному росту давления внутри нее, вследствие чего дуга выбрасывается наружу, где происходит ее значительное удлинение, а также интенсивное охлаждение за счет контакта с окружающим воздухом. При переходе сопровождающего тока через ноль происходит гашение дуги, и линия продолжает бесперебойную работу без отключения и АПВ.



Технические характеристики

Характеристика

РМКЭ-10

Класс напряжения, кВ

6

10

Наибольшее длительно допустимое рабочее напряжение, кВ

7,2

12

Искровой промежуток, мм

50-70

Наибольшее действующее значение ожидаемого тока КЗ в месте установки, кА

3,5

Время гашения дуги сопровождающего тока, мс, не более

10

Максимальная амплитуда выдерживаемого импульса 8/50 мкс, имитирующего прямой удар молнии, кА

20

Импульсное разрядное напряжение, кВ

110

Одноминутное переменное напряжение, кВ, не менее:

- в сухом состоянии

38

- под дождем

28

Пропускная способность, Кл

2,4

Масса, кг

1,2

Установка

Разрядник устанавливается с любыми видами опор и изоляции.
  1. Защита ВЛ от индуктированных перенапряжений и ПУМ. Для защиты ВЛ от отключений при индуктированных перенапряжениях и прямых ударах молний разрядники устанавливаются по три штуки на каждую опору (по одному на фазу).
  2. Защита подхода ВЛ к подстанциям. Помимо защиты непосредственно ВЛ от индуктированных перенапряжений и ПУМ, рекомендуется использование разрядников РМКЭ-10-IV-УХЛ1 для защиты подходов ВЛ к подстанции от ПУМ и ограничения набегающих с ВЛ волн перенапряжения. Для этих целей разрядники устанавливаются по три штуки на каждую опору (по одному на фазу) на расстоянии 200 м до подстанции (крайние 3-4 опоры).

В общем случае установка разрядника на опору не накладывает дополнительных требований к наличию заземляющего устройства и его сопротивлению, но при этом деревянные опоры следует оснащать заземляющими спусками во избежание их расщепления. При оснащении разрядниками участков ВЛ, заземляющими устройствами должны быть оборудованы крайние опоры участка. Заземляющими устройствами также должны оборудоваться оснащенные разрядниками одиночные опоры. Заземляющие устройства должны обеспечивать величину сопротивления, указанную в нормативных документах.

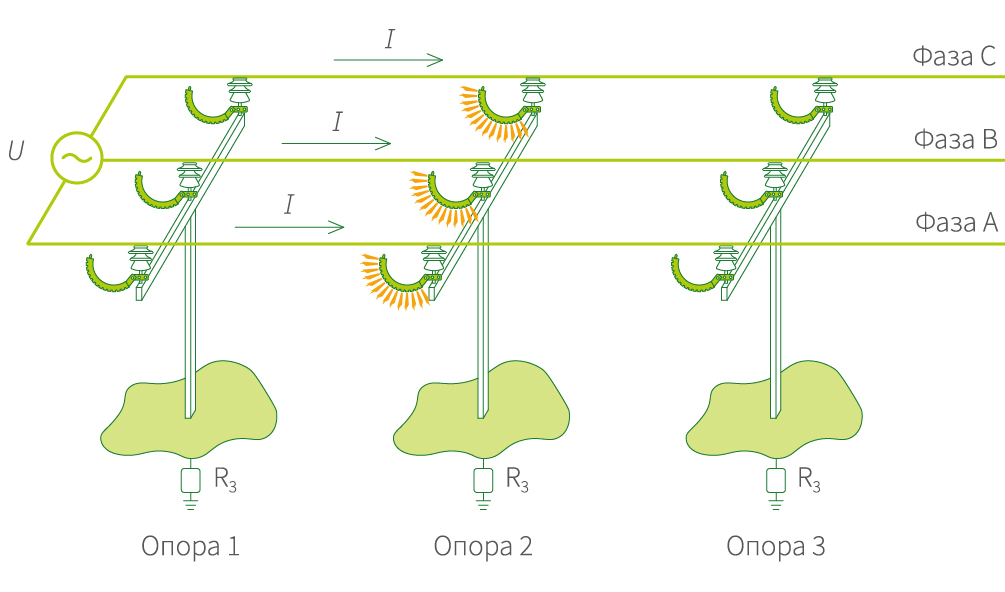

3. Схема установки РМКЭ-10.jpg

Комплектация

Комплектация

Код

Универсальный прокалывающий зажим для неизолированного и защищенного провода;
антивадальный кронштейн

Установка на все типы изоляции, кроме полимерной опорной

РМКЭ-10-IV-УХЛ1/001

Установка на оконцеватель полимерного опорного изолятора D41-50 мм

РМКЭ-10-IV-УХЛ1/101




Современные мультикамерные разрядники РМКЭ-10 являются актуальной заменой длинно-искровых модульных разрядников РДИМ-10-1,5-IV-УХЛ1.

Разрядники РМКЭ-10, так же как и разрядники РДИМ-10-1.5, предназначены для защиты ВЛ напряжением 6-10 кВ с защищёнными и неизолированными проводами от отключений при всех видах грозовых воздействий, в том числе, при прямых ударах молнии в провода ВЛ.

Места и способ расстановки разрядников РМКЭ-10 на ВЛ полностью совпадают с рекомендациями для РДИМ-10-1.5, так, для защиты от отключений при прямых ударах молнии, РМКЭ-10 устанавливаются по три штуки на опору на всех опорах защищаемого участка ВЛ. РМКЭ-10, как и РДИМ-10-1,5, рекомендуется применять и для организации защищенного подхода к подстанциям, для чего разрядники следует устанавливать на всех опорах подхода на расстоянии до 200 м от подстанции.

При этом, современные устройства обладают рядом преимуществ перед предшественниками:

  • Всего 2 универсальных кода комплектации, позволяющие использовать разрядник с любыми видами проводов и изоляции, что облегчает проектирование и выбор необходимого разрядника и исключает ошибки в комплектации разрядника при его заказе (у РДИМ-10-1,5 – 6 кодов комплектаций).
  • Бо́льший сопровождающий ток, который разрядник способен отключить (до 3,5 кА);
  • Облегчение монтажа;
  • Бо́льшая надежность, вследствие наличия воздушного промежутка и отсутствия прямой механической связи между проводом и опорой ВЛ;
  • Более компактные размеры;
  • При монтаже не требуется использование специальной арматуры для подключения разрядника к траверсе опоры ВЛ (хомут, спуск);
  • Отпускная цена и логистические затраты на РМКЭ-10 ниже, чем на РДИМ-10-1.5.
