Молниезащита ВЛ
ИРШФМК-10(20)-III(I)-УХЛ1
- Класс напряжения 6 - 20 кВ
- Тип продукта Изолятор-разрядник мультикамерный
- Установка С чередованием фаз
- Масса 4,1 кг
- Срок службы 40 лет
Чтобы купить или узнать цену ИРШФМК-20, обращайтесь к нашим менеджерам.

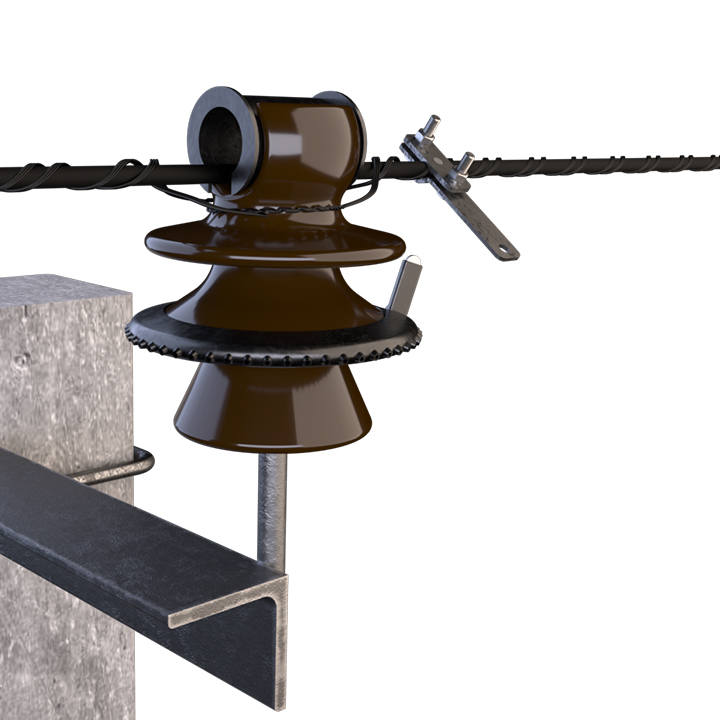

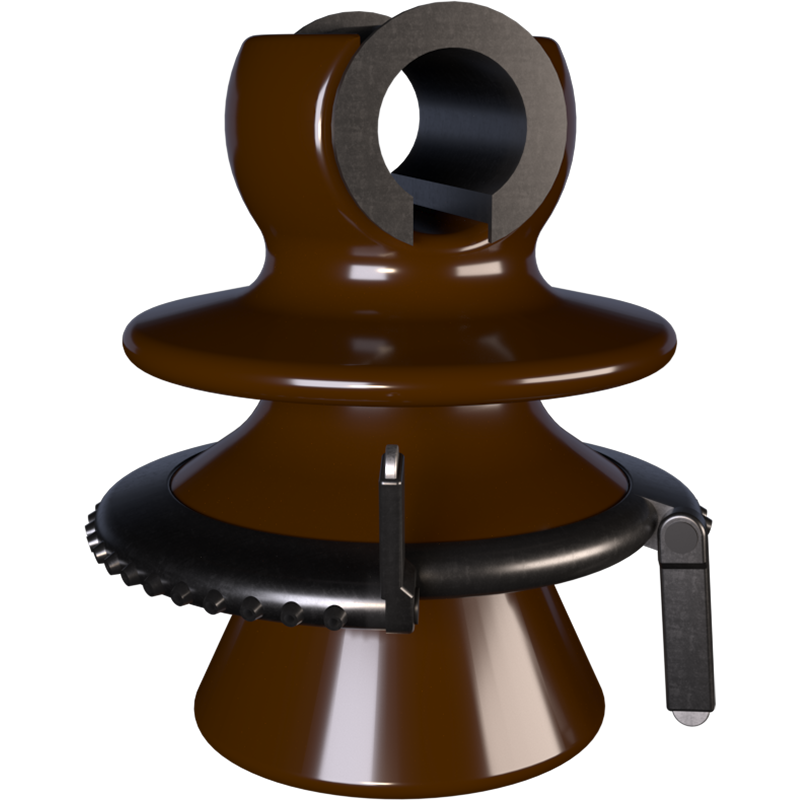

ИРШФМК (изолятор-разрядник штыревой фарфоровый мультикамерный) является уникальным для класса напряжений 6-20 кВ устройством.
Изолятор-разрядник предназначен для использования одновременно в качестве линейной изоляции для крепления неизолированных и защищённых проводов воздушных линий (ВЛ) электропередачи классов напряжения 6-20 кВ трехфазного переменного тока, и разрядника для защиты ВЛ от отключений и повреждений, возникающих вследствие воздействия индуктированных перенапряжений.
Изолятор-разрядник рассчитан для эксплуатации в макроклиматичесих районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69).
Возможность применения в районах с различной степенью загрязнения атмосферы зависит от класса напряжения воздушных линий: для ВЛ 6-10 кВ – до III с.з.а.; для ВЛ 15-20 кВ – I с.з.а.
- специально разработанная концепция мультикамерного изолятора-разрядника позволяет сократить издержки на оснащение ВЛ, так как объединяет функции разрядника и изолятора в одном устройстве;
- изоляторы-разрядники могут монтироваться на опоры вместо обычной изоляции, а прокусывающие зажимы могут быть установлены во время прокладки проводов, что позволяет значительным образом сократить строительную смету.
Принцип работы
Основным элементом изолятора-разрядника является мультикамерная система (МКС).
Рис. 1. Схема, поясняющая начальный момент развития разрядов![]() Рис. 2. Схема, поясняющая завершающий момент развития разрядов ![]() 1. Профиль из силиконовой резины 2. Промежуточные электроды 3. Дугогосящая камера 4. Канал разряда |

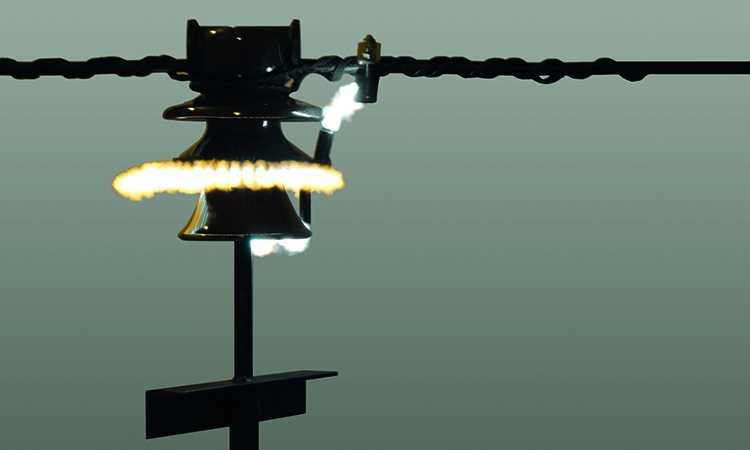

Она состоит из большого числа электродов, вмонтированных в профиль из силиконовой резины. Между электродами выполнены отверстия, выходящие наружу профиля. Эти отверстия образуют миниатюрные газоразрядные камеры. МКС расположена на нижнем ребре изолятора, и имеет верхний и нижний электроды. При воздействии перенапряжения на изолятор-разрядник сначала пробивается искровой промежуток между зажимом на проводе и верхним электродом, затем срабатывает МКС изолятора-разрядника и искровой промежуток между нижним электродом изолятора-разрядника и штырем траверсы. Гашение дуги достигается за счет её разбиения на большое количество маленьких дуг, каждая из которых находится в ограниченном объеме миниатюрной газоразрядной камеры. Появление в такой камере дуги с чрезвычайно высокой температурой приводит к стремительному росту давления внутри нее, вследствие чего дуга выбрасывается наружу, где происходит ее значительное удлинение, а также интенсивное охлаждение за счет контакта с окружающим воздухом. |
Технические характеристики
Характеристика |
ИРШФМК-10(20) |
|
Класс напряжения, кВ |
6, 10 |
15, 20 |
Наибольшее длительно допустимое рабочее напряжение, кВ |
12 |
24 |
Искровой промежуток, мм |
20-40 |
40-60 |
Гашение дуги тока двухфазного замыкания на землю |
||
- действующее значение периодической составляющей при наибольшем рабочем напряжении, кА |
0,6 |
1,2 |
- амплитудное значение импульсного тока через разрядник, кА |
3 |
|
Время гашения дуги сопровождающего тока, мс, не более |
10 |
|
Максимальная амплитуда выдерживаемого импульса 8/50 мкс, имитирующего прямой удар молнии, кА |
30 |
|
Импульсное разрядное напряжение, кВ |
170 |
190 |
Одноминутное переменное напряжение, кВ, не менее |
||
- в сухом состоянии |
42 |
65 |
- под дождем |
28 |
50 |
Пропускная способность, Кл |
1,6 |
|
Уровень индустриальных радиопомех, дБ, не более |
54 |
|
Масса, кг |
4,0 |
Установка
Изолятор-разрядник устанавливается на ВЛ с любыми видами опор со штыревой изоляцией.
На одноцепных ВЛ для защиты от индуктированных перенапряжений и их последствий изоляторы-разрядники устанавливаются по одному на каждую опору с регулярным последовательным чередованием фаз. На двухцепных ВЛ для защиты от индуктированных перенапряжений и их последствий изоляторы-разрядники устанавливаются по 2 штуки на каждую опору, на одну пару одноименных фаз, по одному разряднику на каждую цепь, с тем же принципом чередования защищаемых фаз, что и для одноцепных ВЛ.

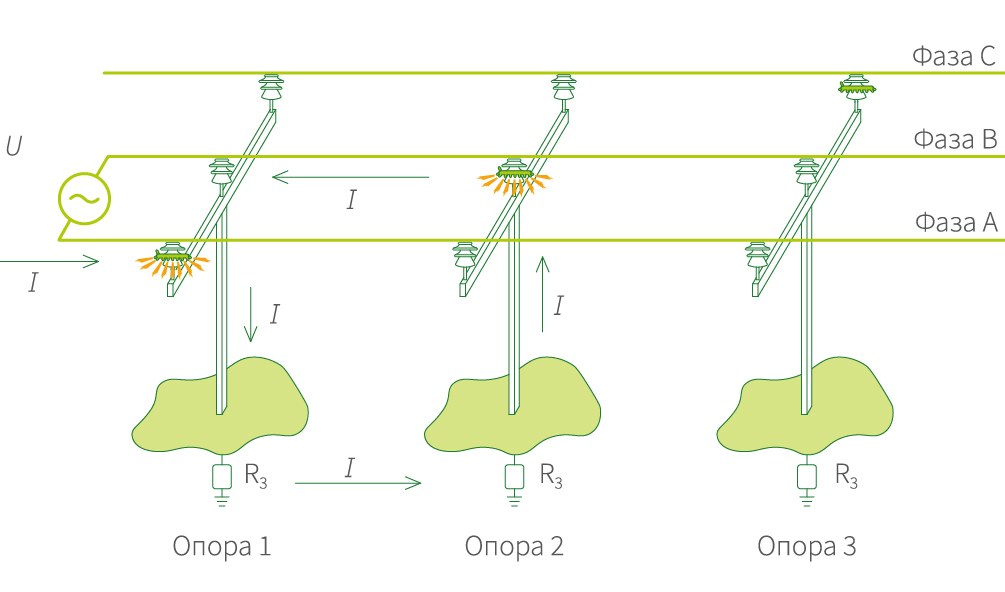

При этом, установка изоляторов-разрядников на опору не накладывает дополнительных требований к наличию заземляющего устройства и его сопротивлению. Отсутствие дополнительных требований к заземлению опор объясняется принципом действия изоляторов-разрядников ИРШФМК-10(20). При возникновении грозового перенапряжения, происходит перекрытие двух разрядников на разноименных фазах, при этом образуется электрических контур, включающий в себя сопротивления заземления этих двух опор (рис.1). Таким образом, наличие сопротивления заземления опор помогает ограничению тока, проходящего через разрядники.
Комплектация
Комплектация |
Код |
Для ВЛ с неизолированным и защищенным проводом |
ИРШФМК-10(20)-III(I)-УХЛ1 |
Совместный продукт с ЮАИЗ
![b5ebe662-a7fd-401a-bd51-9181922beac2.jpeg b5ebe662-a7fd-401a-bd51-9181922beac2.jpeg](/upload/medialibrary/4fa/4fa1a6be6ffd4c0aea3ef88a0a2a3462.jpeg)
![Установка разрядников с антивандальным креплением РМК-10 для ОАО “Сетевая компания” Установка разрядников с антивандальным креплением РМК-10 для ОАО “Сетевая компания”](/upload/iblock/462/462f37f3b69299fe6cca5a4106419f5a.png)
Установка разрядников с антивандальным креплением РМК-10 для ОАО “Сетевая компания”
Исходные данные: на линиях электропередачи 6, 10 кВ наблюдались периодические отключения из-за грозовых перенапряжений. Помимо этого были отмечены случаи вандализма и несанкционированного снятия устройств молниезащиты с линии.
![Установлены гирлянды из изоляторов разрядников мультикамерных ГИРМК-110 для Каменнского месторождения Установлены гирлянды из изоляторов разрядников мультикамерных ГИРМК-110 для Каменнского месторождения](/upload/iblock/bbd/bbdba9d8a6790f1194824f4453810ce9.png)
Установлены гирлянды из изоляторов разрядников мультикамерных ГИРМК-110 для Каменнского месторождения
Задача: обеспечить бесперебойную работу строящейся в 2011 г. двухцепной ВЛ-110 кВ «ПС-110 кВ Каменная-ПС-110 Кв ДНС32» для передачи электрической энергии от ГТЭС 72 Мвт на Каменном месторождении.
