Защита комплектных трансформаторных подстанций

Снижение воздействия импульсных перенапряжений на изоляцию 0,4 кВ КТП обеспечивается с помощью УЗИП или ОПН-0,4 кВ.

Устройства защиты от импульсных перенапряжений (УЗИП), содержащие нелинейные элементы – разрядники или варисторы, ограничивают перенапряжение на оборудовании до безопасного уровня и отводят в землю ток молнии.

Отличие УЗИП от ОПН-0,4 кВ:

• УЗИП I класса проходят испытания, моделирующие воздействие прямого тока молнии формой волны 10/350 мкс;
• ОПН-0,4 могут классифицироваться в качестве УЗИП II класса, поскольку они проходят испытания, моделирующие ток молнии только формой волны 8/20 мкс;
• модульное исполнение УЗИП предусматривает монтаж на DIN-рейку, ОПН-0,4 устанавливаются с помощью болтов.

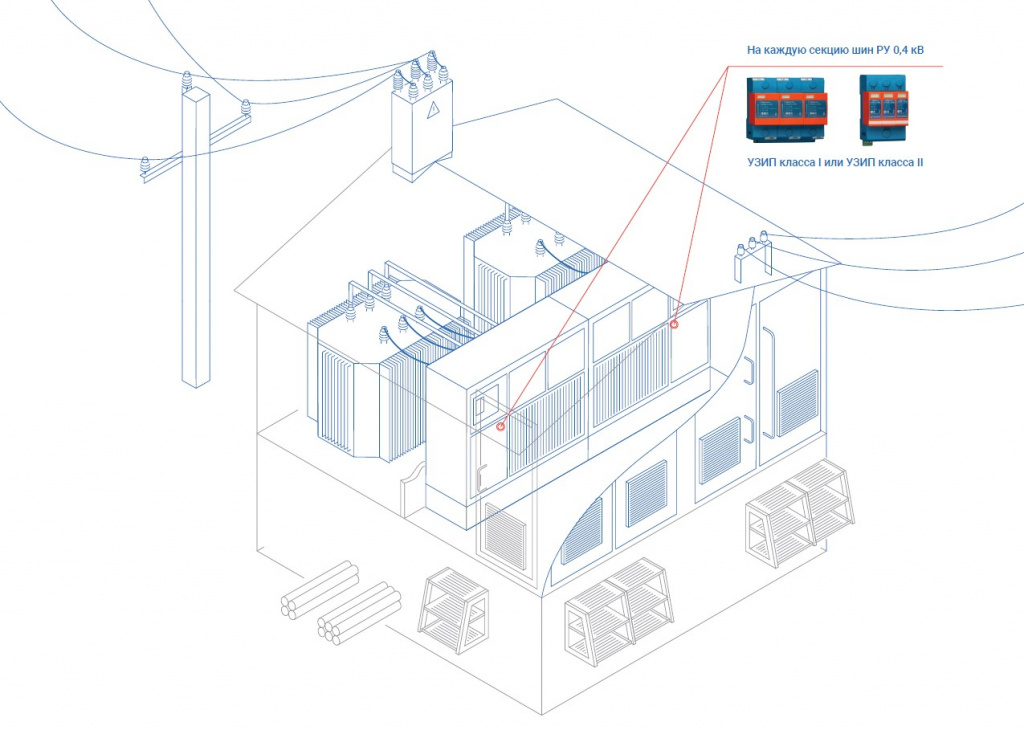

Для эффективной защиты УЗИП устанавливаются на каждую секцию шин РУ 0,4 кВ.
