РИФ-ОПНп-0,4/0,26/20/300 УХЛ2

Ограничитель перенапряжения нелинейный типа РИФ-ОПНп-0,4/0,26/20/300 УХЛ2 предназначен для защиты электрооборудования переменного тока в низковольтных цепях напряжением до 1000 В от грозовых и коммутационных перенапряжений.

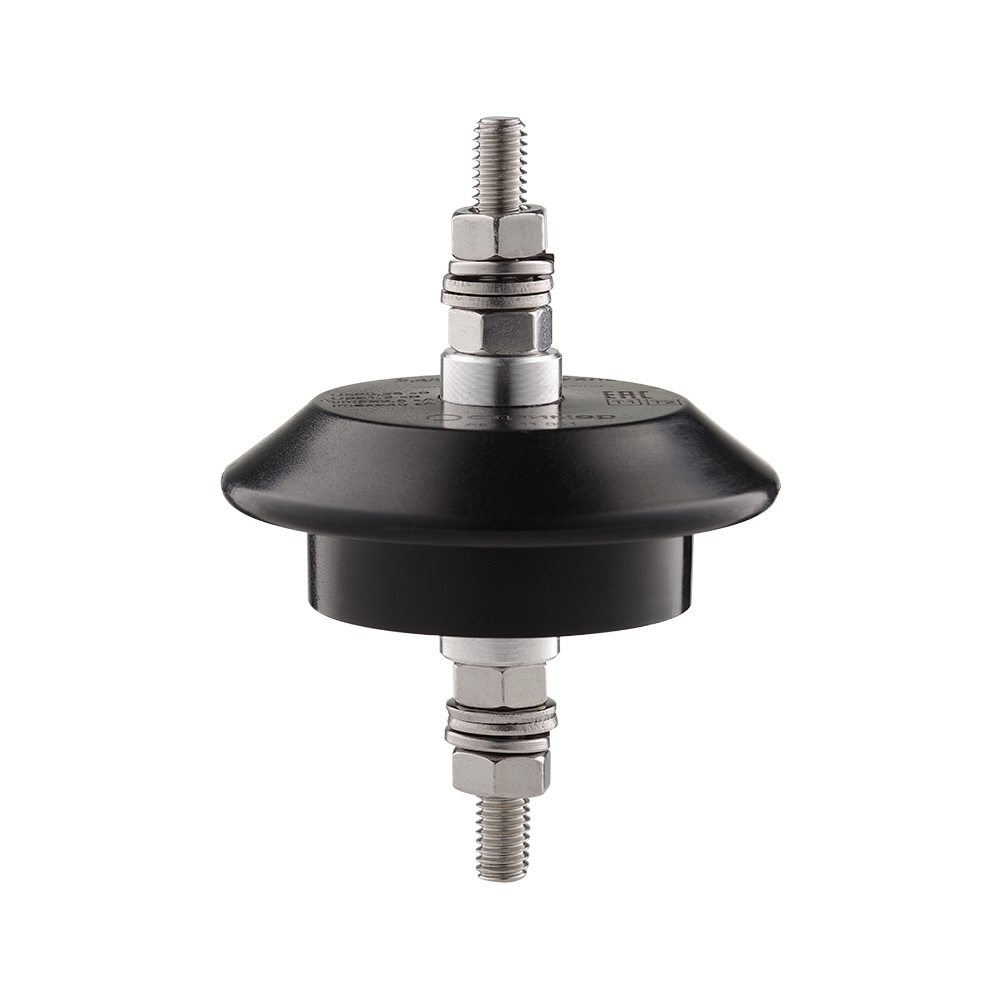

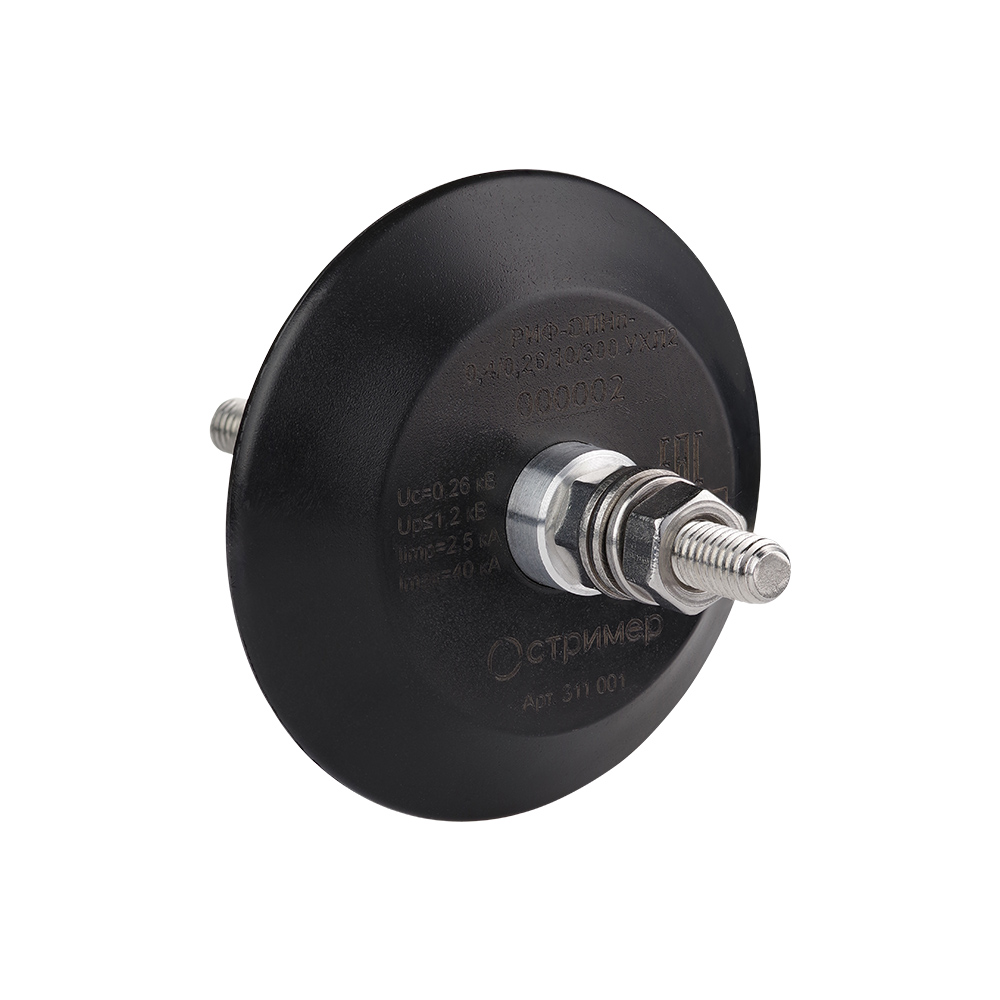

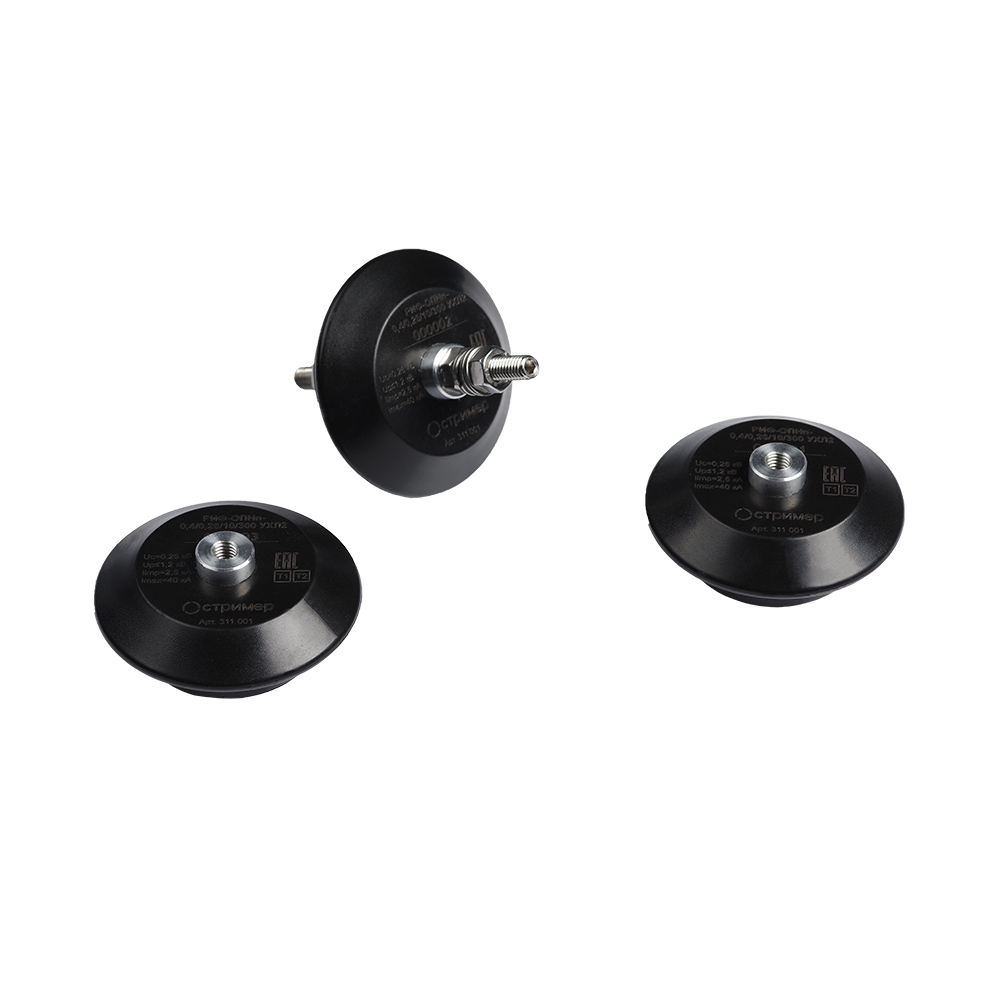

Ограничитель перенапряжения исполнения УХЛ2 состоит из герметичного полимерного корпуса, металлических фланцев и рабочего элемента.

Рабочим элементом РИФ-ОПН является оксидно-цинковый варистор специального исполнения, обеспечивающий глубокий уровень ограничения перенапряжения.

Преимущества:

• Небольшой размер устройства;
• Установка на резьбовое соединение между токопроводящей шиной/проводником и шиной заземления заземляющим проводником.

Сертификаты

Технические характеристики

Наименование параметра		РИФ-ОПНп-0,4/0,26/20/300 УХЛ2
Класс напряжения сети		0,4 кВ
Наибольшее длительное допустимое рабочее напряжение AC	Uс	0,26 кВ
Импульсный ток (10/350 мкс)	Iimp	2,5 кА
Номинальный/максимальный разрядный ток (30/60 мкс)		0,5/1 кА
Номинальный/максимальный разрядный ток (8/20 мкс)	In/Imax	20/40 кА
Пропускная способность тока прямоугольного импульса 2 мс		300 А
Остающееся напряжение, не более, при импульсе (30/60 мкс), 0,5 кА	Uост	0,85 кВ
Остающееся напряжение, не более, при импульсе (8/20 мкс), 20 кА	Uост	1,1 кВ
Климатическое исполнение		УХЛ2
Масса, не более		0,3 кг
Способ монтажа		Резьбовое соединение
Артикул		312 001
