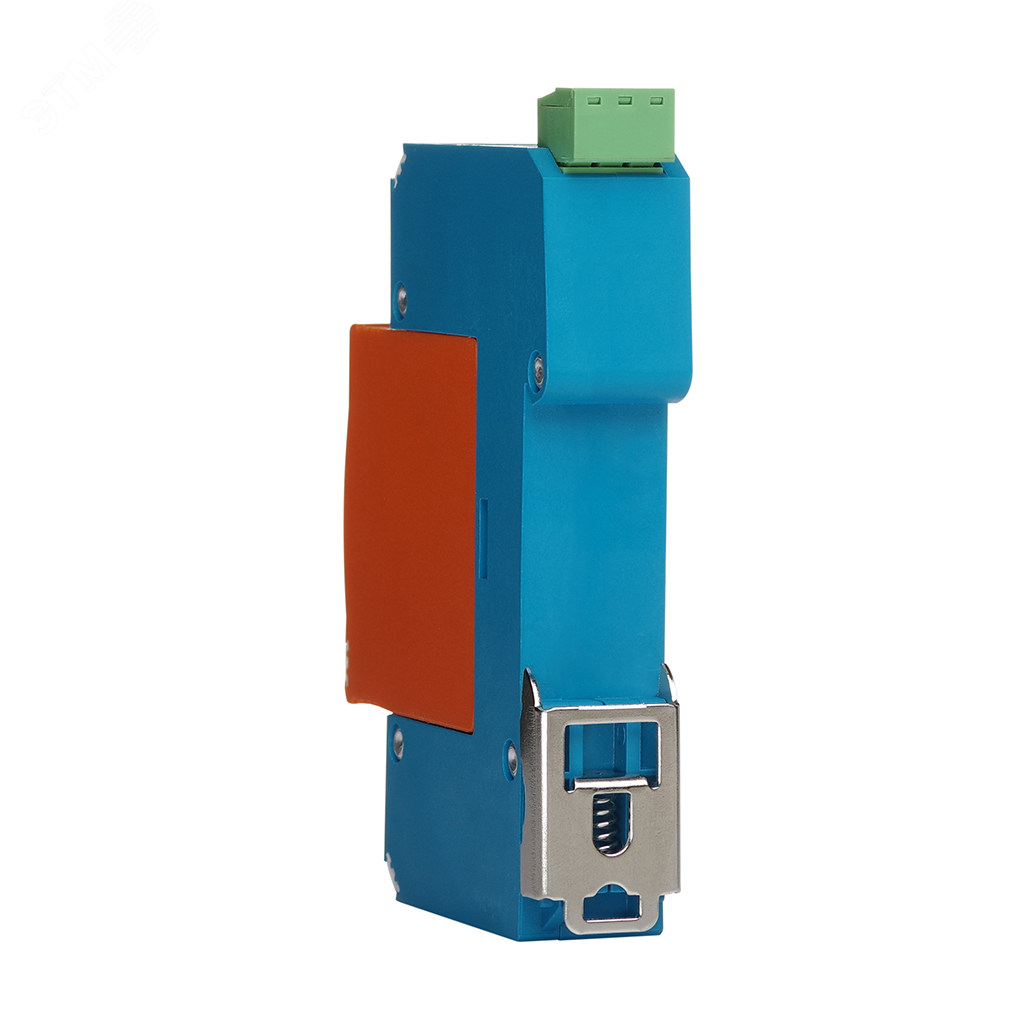

РИФ-Э-I+II 400/5 c (1) / РИФ-Э-I+II 400/5 (1)

Артикул 111009, 111109
Класс защиты I+II
Uc 400 В
Iimp 5 кА
In 10 кА

Купить

Однополюсное УЗИП комбинированного типа класса I+II, выполнено со сменным рабочим модулем и базы для подключения к сети. Рабочими элементами сменного модуля являются варистор и газонаполненный разрядник, подключенные последовательно.

УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II.

Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).

Применяется для сетей с любыми системами заземления.

Рекомендуемый номинал предохранителя не менее 125 А gL/gG.

УЗИП снабжено

терморасцепителем
визуальным индикатором;
контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Сертификаты

Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Технические характеристики

Наименование параметра		РИФ-Э-I+II 400/5 (1)	РИФ-Э-I+II 400/5 c (1)
Тип системы заземления		TN-C, TN-C-S, TN-S, TT, IT
Номинальное рабочее напряжение (50 Гц)		230 В
Максимальное длительное рабочее напряжение (50 Гц)	Uc	400 В
Импульсный ток (10/350 мкс)	Iimp	5 кА
Номинальный разрядный ток (8/20 мкс)	In	10 кА
Максимальный разрядный ток (8/20 мкс)	Imax	20 кА
Уровень напряжения защиты	Up	≤1,25 кВ
Сопровождающий ток		отсутствует
Ток утечки		отсутствует
Время срабатывания	ta	≤ 100 нс
Диапазон рабочих температур	Tu	от -40°С до +80°С
Категория исполнения (ГОСТ 14254)		IP20
Установка на		DIN-рейка 35 мм
Контакт дистанционной сигнализации		-	Переключающий контакт
Питание контакта дистанционной сигнализации, перем. ток		-	250 В/0,5 А
Питание контакта дистанционной сигнализации, пост. ток		-	250 В/0,1 А; 125 В/0,2 А; 75В/0,5 А
Сечение подключаемых проводников для клемм дистанционной сигнализации		-	Макс. 1,5 мм²
Артикул		111 009	111 109
