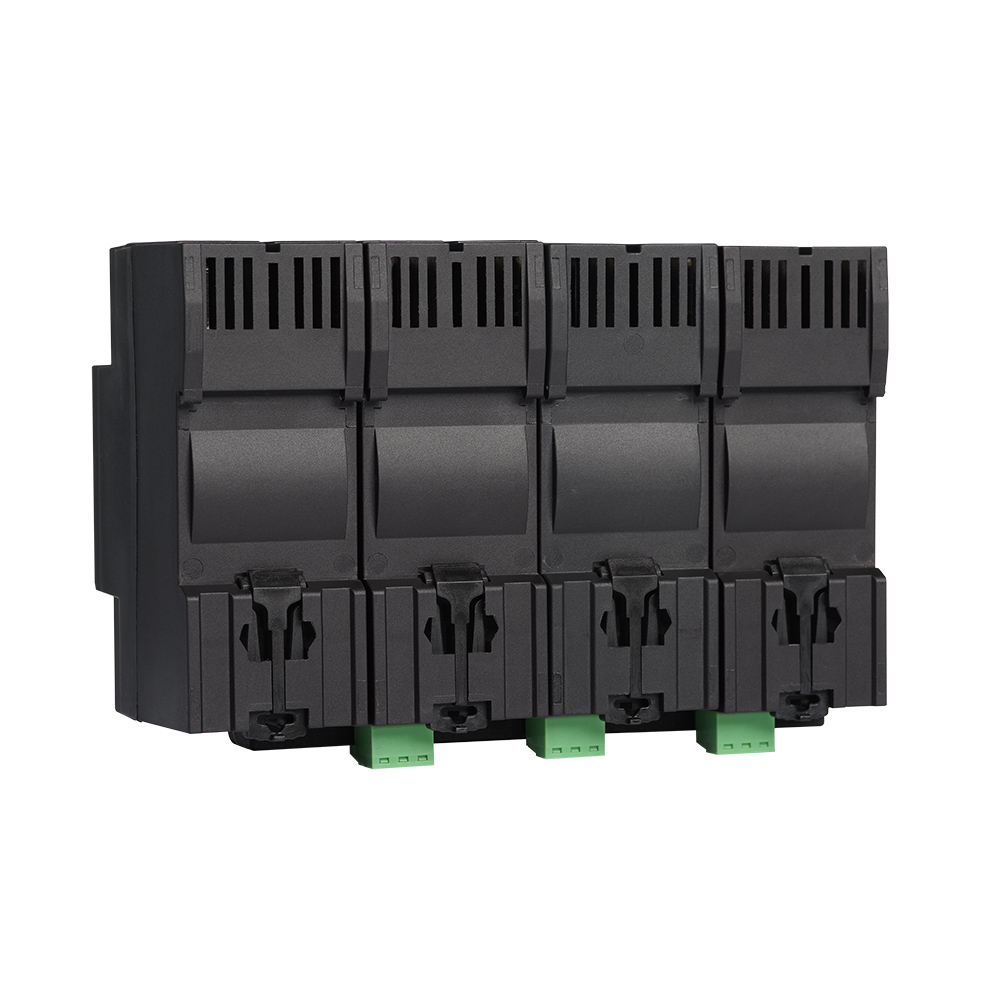

РИФ-Э-I+II 275/30 c (3+1) / РИФ-Э-I+II 275/30 (3+1)

Мощное четырехполюсное УЗИП класса I+II комбинированного типа предназначено для защиты оборудования в 0,4 кВ по цепям питания от вторичных воздействий молнии и коммутационных перенапряжений.

УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных перенапряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II.

Устанавливается в пределах 0А(В)–1 зон молниезащиты, в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122.

Предназначено для защиты фазных и нулевого проводников L/N, N/PE от перенапряжений «провод-провод».

Рекомендуемый номинал предохранителя не менее 125 А gL/gG.

УЗИП снабжено:

• терморасцепителем;
• визуальным индикатором;
• контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Сертификаты

Технические характеристики

Наименование параметра		РИФ-Э-I+II 275/30 (3+1)	РИФ-Э-I+II 275/30 c (3+1)
Тип системы заземления		TN-S, TN-C-S, TT	TN-S, TN-C-S, TT
Номинальное рабочее напряжение	Un	230 В	230 В
Максимальное длительное рабочее напряжение (L-N)/(N-PE)	Uс	275/255 В	275/255 В
Импульсный ток (10/350 мкс) (L-N)	Iimp	30 кА	30 кА
Импульсный ток (10/350 мкс) (N-PE)	Iimp	100 кА	100 kA
Номинальный разрядный ток (8/20 мкс) (L-N)/(N-PE)	In	80/100 кА	80/100 кА
Максимальный разрядный ток (8/20 мкс) (L-N)/(N-PE)	Imax	150/200 кА	150/200 кА
Уровень напряжения защиты при Iimp/In (L-N)	Uр	≤1,1/≤2,1 кВ	≤1,1/≤2,1 кВ
Уровень напряжения защиты (N-PE)	Uр	≤1,5 кВ	≤1,5 кВ
Время срабатывания (L-N)/(N-PE)	tA	≤25/≤100 нс	≤25/≤100 нс
Диапазон рабочих температур	Tu	От -40°C до +80°C	От -40С до +80С
Категория исполнения		IP20	IP 20
Рекомендуемый номинал плавкой вставки (FU)		125-200 А gL/gG.	125-200  А gL/gG
Способ монтажа		DIN-рейка 35 мм	DIN-рейка 35 мм
Сечение подключаемых проводников		10 мм2–35 мм2	10 мм2 - 35 мм2
Контакт дистанционной сигнализации	c		Переключающий контакт
Питание контакта дистанционной сигнализации, перем. ток			250 В/0,5 А
Питание контакта дистанционной сигнализации, пост. ток			250 В/ 0,1 А; 125В/0,2 А; 75 В/0,5 А
Сечение подключаемых проводников для клемм дистанционной сигнализации			Макс 1,5 мм2
Артикул		114 016	114 116
