УЗИП

РИФ-Э-II 275/20 c (1+1) РИФ-Э-II 275/20 (1+1)

  • Класс защиты II
  • Uc 275 B
  • In 20 кА / 40 кА
  • Imax 40 кА / 65 кА
  • RIF-E-II-275-20-C-1+1 (1) (1).jpg
  • 970c93e4dba025a22aa08768bbc3f318.png
  • RIF-E-II-275-20-C-1+1 (1) (1).jpg
  • 970c93e4dba025a22aa08768bbc3f318.png

Что бы узнать цену и купить УЗИП класса II, обращайтесь к нашим менеджерам.

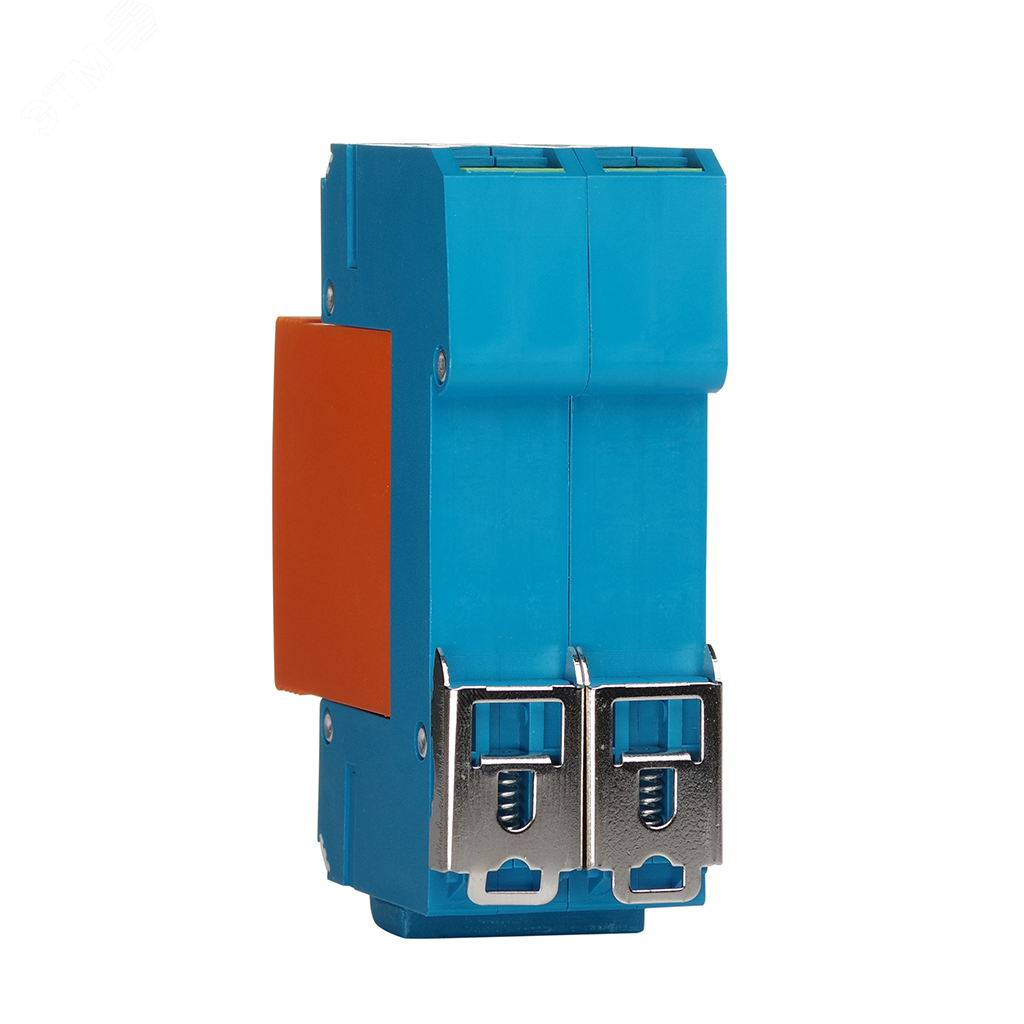

Двухполюсное УЗИП класса II комбинированного типа. УЗИП выполнено из одного сменного варисторного модуля, одного модуля с разрядником и базы для подключения к сети и креплению на DIN-рейку 35 мм. Соответствует УЗИП класса испытаний II согласно ГОСТ IEC 61643-2013. Устанавливается в пределах 1– 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Применяется для сетей с системами заземления: TN-S, TT. Предназначено для защиты фазного и нулевого проводников от перенапряжений «провод–провод».

Рекомендуемый номинал предохранителя 125 А gL/gG

УЗИП снабжено

  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Технические характеристики

Наименование параметра

РИФ-Э-II 275/20 (1+1)

РИФ-Э-II 275/20 c (1+1)

Максимальное длительное рабочее напряжение (L-N)/(N-PE)

Uc

275 В / 255 В

Номинальный разрядный ток (8/20 мкс) (L-N)/(N-PE)

In

20 кА / 40 кА

Максимальный разрядный ток (8/20 мкс) (L-N)/(N-PE)

Imax

40 кА / 65 кА

Уровень напряжения защиты (L-N)/(N-PE)

Up

≤1,25кВ / ≤1,5кВ

Время срабатывания (L-N)/(N-PE)

tA

≤25 нс / 100 нс

Диапазон рабочих температур

TU

От -400С до +800С

Категория исполнения (ГОСТ 14254)

IP 20

Установка на

DIN-рейка 35 мм

Сечение соединительных проводов

4 мм2 - 35 мм2

Контакт дистанционной сигнализации

-

Переключающий контакт

Питание контакта дистанционной сигнализации, перем. ток

-

250 В/0,5 А

Питание контакта дистанционной сигнализации, пост. ток

-

250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А

Сечение подключаемых проводников для клемм дистанционной сигнализации

-

Макс. 1,5 мм2

Артикул

122 001

122 101
