УЗИП

РИФ-Э-II 320/20 c (1) РИФ-Э-II 320/20 (1)

  • Класс защиты II
  • Uc 320 B
  • Imax 40 кА
  • In 20 кА
  • РИФ-Э-II 320-20 с (1).png
  • 4907349e52b7684c89974519d8b5a4fa.png
  • РИФ-Э-II 320-20 с (1).png
  • 4907349e52b7684c89974519d8b5a4fa.png

Что бы узнать цену и купить УЗИП класса II, обращайтесь к нашим менеджерам.

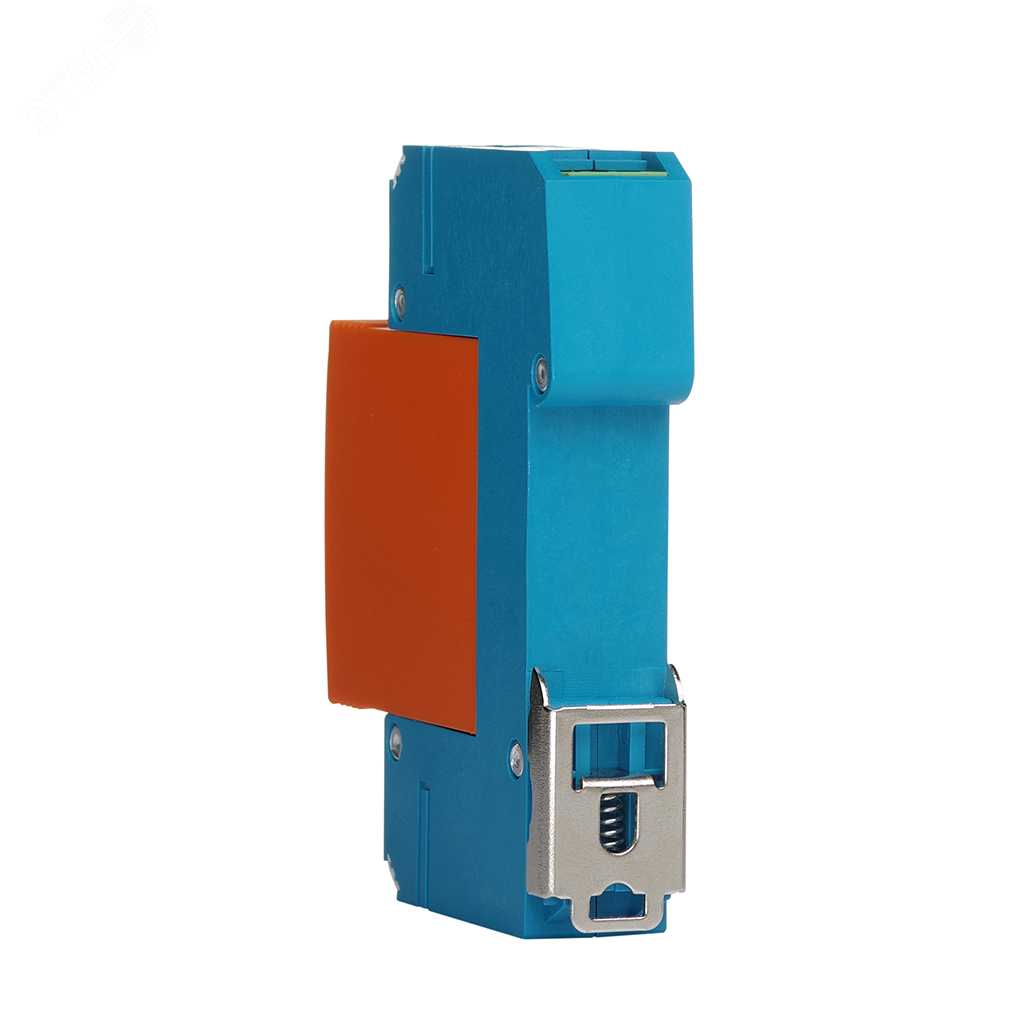

Однополюсное УЗИП класса II ограничивающего типа. УЗИП выполнено в виде сменного варисторного модуля и базы для подключения к сети и креплению на DIN-рейку 35 мм. Cоответствует УЗИП класса испытаний II согласно ГОСТ IEC 61643-2013. Устанавливается в пределах 1 - 2 зон молниезащиты (в соот- ветствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Применяется для сетей с любыми системами заземления. Предназначено для защиты фазного проводника L/N, L/PEN, L/PE.

Рекомендуемый номинал предохранителя 125 А gL/gG

УЗИП снабжено

  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Технические характеристики

Наименование параметра

РИФ-Э-II 320/20 (1)

РИФ-Э-II 320/20 c (1)

Максимальное длительное рабочее напряжение

UC

320 В

Номинальный разрядный ток (8/20 мкс)

IN

20 кА

Максимальный разрядный ток (8/20 мкс)

Imax

40 кА

Уровень напряжения защиты

UP

≤1,5 кВ

Время срабатывания

tA

≤25 нс

Диапазон рабочих температур

Tu

От -40С до +80С

Категория исполнения (ГОСТ 14254)

IP 20

Установка на

DIN-рейка 35 мм

Сечение соединительных проводов

4 мм2 - 35мм2

Контакт дистанционной сигнализации

-

Переключающий контакт

Питание контакта дистанционной сигнализации, перем. ток

-

250 В/0,5 А

Питание контакта дистанционной сигнализации, пост. ток

-

250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А

Сечение подключаемых проводников для клемм дистанционной сигнализации

-

Макс. 1,5 мм2

Артикул

121 001

121 101
