УЗИП КЛАССА III ДЛЯ СИСТЕМ ЭЛЕКТРОСНАБЖЕНИЯ ЖАТ
УЗИП класса III ограничивающего типа, предназначено для защиты оборудования систем электроснабжения до 1000 В и аппаратуры железнодорожной автоматики и телемеханики (ЖАТ) по цепям питания от вторичных воздействий молнии и коммутационных перенапряжений.

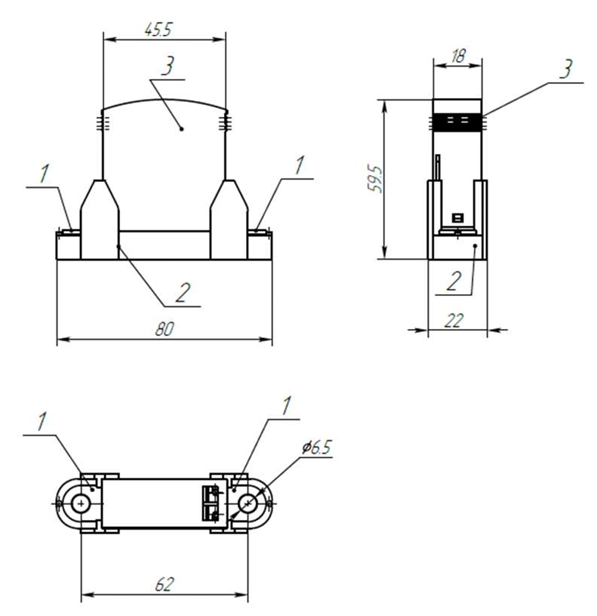

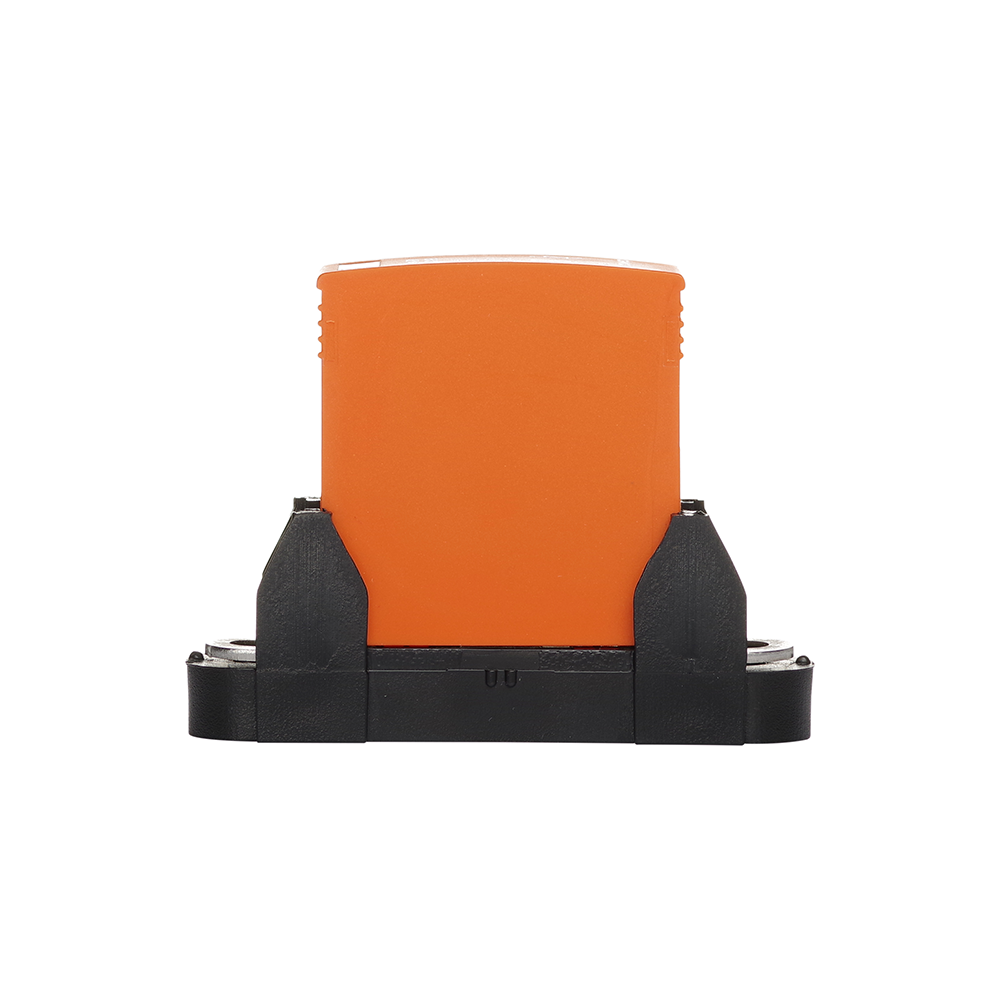

УЗИП состоит из колодки и сменного рабочего модуля с терморасцепителем и индикатором состояния рабочего элемента.
Конструкция УЗИП предусматривает установку на стандартную двуштырную клеммную колодку 6056Б-01-00 (в комплект не входит).
Устанавливается в пределах 2 – 3 зон молниезащиты, в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
УЗИП снабжено:
- терморасцепителем;
-
визуальным индикатором.
Сертификаты: декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
Технические характеристики
|
Наименование параметра
|
|

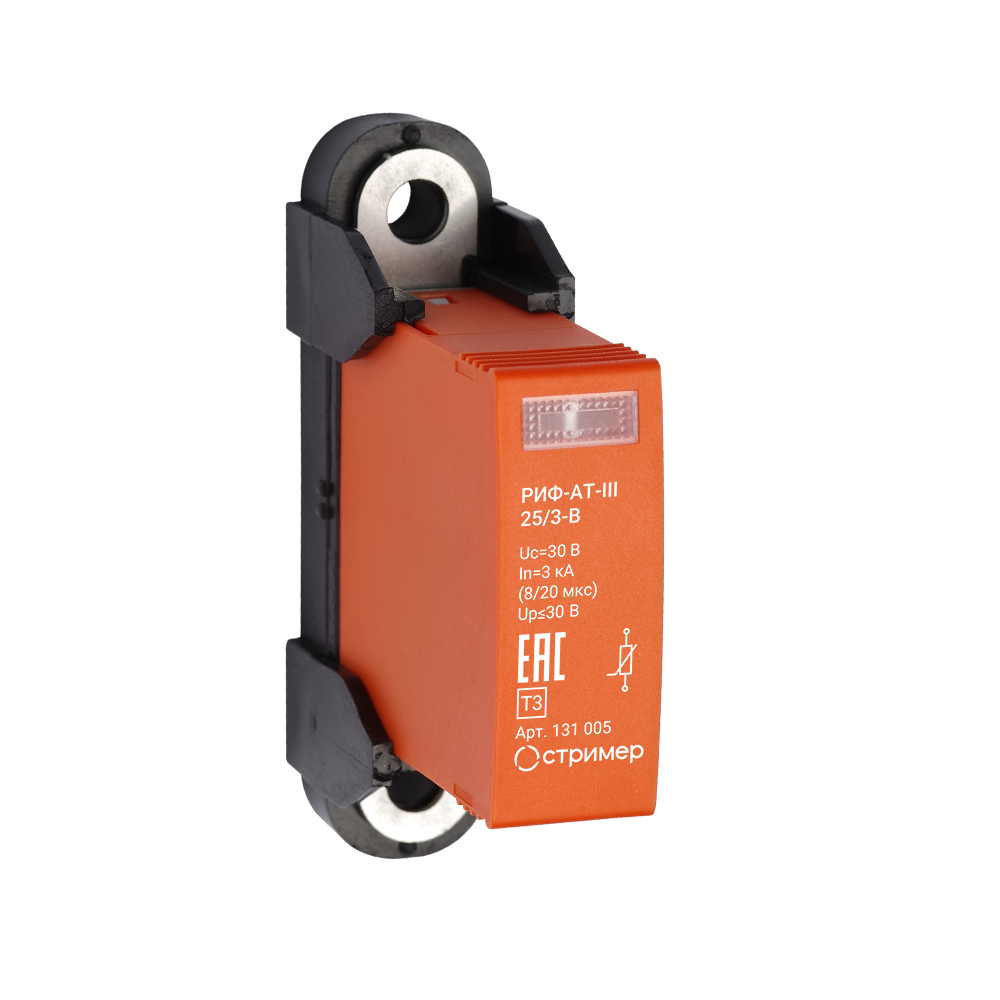

РИФ-АТ-III 25/3-B
|
|
Номинальное рабочее напряжение
|
UN
|
12 В
|
|
Максимальное длительное рабочее напряжение AC / DC
|
Uc
|
25 / 31 B
|
|
Номинальный разрядный ток (8 / 20 мкс)
|
In
|
3 кА
|
|
Максимальный разрядный ток (8 / 20 мкс)
|
Imax
|
6 кА
|
|
Уровень напряжения защиты
|
Up
|
≤ 0,03 кВ
|
|
Время срабатывания
|
ta
|
≤ 25 нс
|
|
Диапазон рабочих температур
|
Tu
|
От -40С до +80С
|
|
Напряжение комбинированной волны
|
Uос
|
6 кВ
|
|
Категория исполнения (ГОСТ 14254)
|
|
IP 20
|
|
Способ монтажа
|
|
Двуштырная клеммная колодка 6056Б-01-00
|
|
Артикул
|
|
131 005
|
