Компания Московские высоковольтные сети (МВС) – филиал ПАО «МОЭСК»

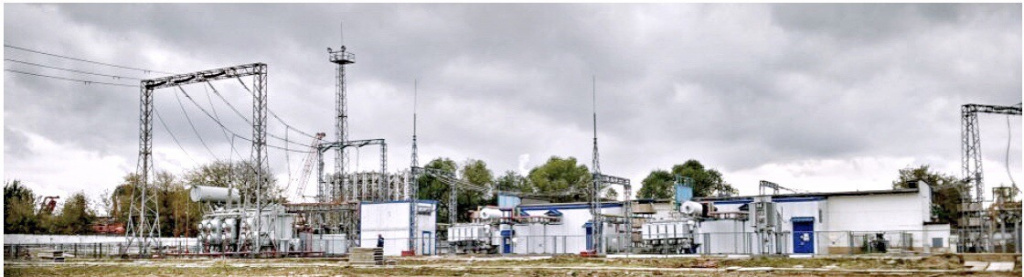

ПС 220 кВ «Чертаново» - ключевой питающий центр Южного округа г. Москвы:
- 2 автотрансформатора АТ-1 и АТ-2, открыто установленные, напряжением 220/110/10 кВ и мощностью 250 МВА каждый;
- 2 трансформатора Т-3 и Т-4, установленные в камерах, напряжением 110/10/10 кВ и мощностью 63 МВА каждый.
- 4 линейных регулировочных трансформатора, открыто установленные, напряжением 10 кВ и мощностью 63 МВА каждый

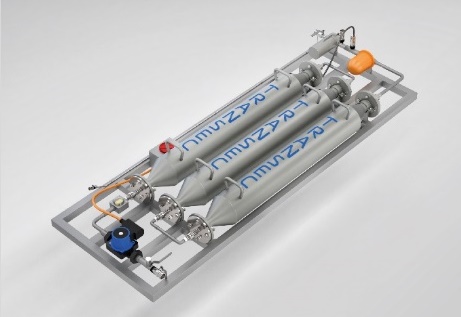

Место монтажа: камера охладителей трансформатора Т-3.
Точки подключения: патрубки адсорбционного фильтра.
- масло в трансформаторе после сушки по физико-химическим параметрам соответствует требованиям СТО 34.01-23.1-001-2017;
- влагосодержание твердой изоляции снизилось на 0,16% относительно начального значения, что соответствует ≈ 5 литрам влаги
- значительно улучшились диэлектрические характеристики твердой изоляции - увеличилось сопротивление изоляции, снизились диэлектрические потери
- сушка изоляции производится непрерывно на работающем трансформаторе, без участия персонала;
- визуальным контролем подтверждена безопасность применения модуля – отсутствуют утечки масла;
- отсутствие фактов срабатывания газовой защиты подтверждают герметичность системы.
Отзыв МОЭСК с рекомендацией к использованию Transec
Системы мониторинга и управления состоянием изоляции были установлены в мае 2021 года в Республике Башкортостан
За три месяца из изоляции трансформатора ТРДЦН-63000/110 было извлечено почти 3 литра влаги, а из ТДЦ-125000/220 более 7 литров.
