РИФ -И 48/0,5/10 (8x8)

rif-i-48-05-10-.jpg rif-i-48-05-10.jpg

РИФ -И 48/0,5/10 (8x8)

Артикул 201 030, 201 029, 201 028
Максимально длительное рабочее напряжение, Uc DC - 9 В
Импульсный ток (10/350 мкс), Limp 0,5 кА
Номинальный разрядный ток (8/20 мкс), In (L-N) = 0,15 кА, (N-PE) = 2,5 кА
Номинальный ток нагрузки, IL 1 А
Остались вопросы? Обращайтесь по телефону +7 812 327-08-08,
e-mail order@streamer.ru или в Telegram
Универсальное УЗИП предназначено для защиты сетевого оборудования в локальных вычислительных сетях (LAN) категории 6 и 6А производительностью до 500 МГц и скоростью до 10 Гбит/с Ethernet, реализованных по технологии PoE (согласно стандартам 802.3af, 802.3bt, Passive PoE). УЗИП устанавливается в пределах 1-2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1).

Обеспечивает защиту 8/16/24 портов (32/64/96 пар линий Ethernet) по двухступенчатой схеме: первая ступень выполнена на газонаполненных разрядниках, вторая – на TVS-диодах.

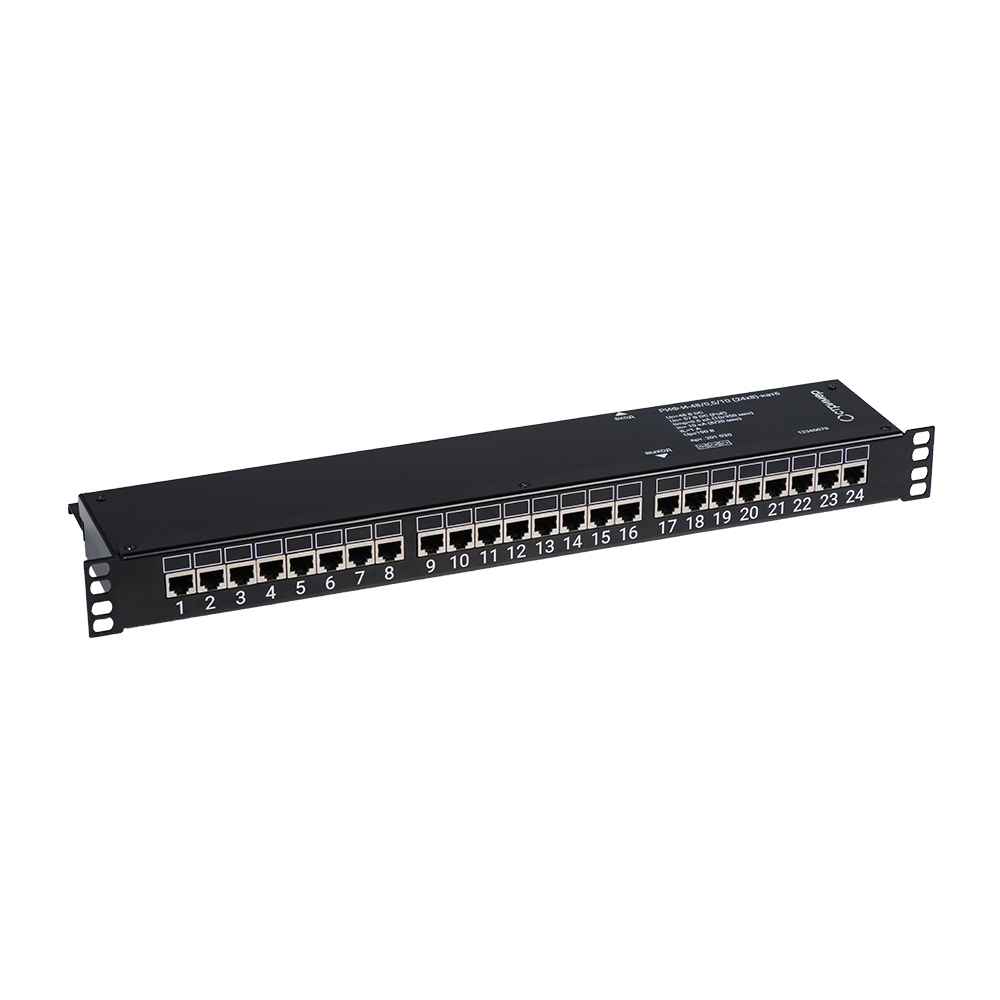

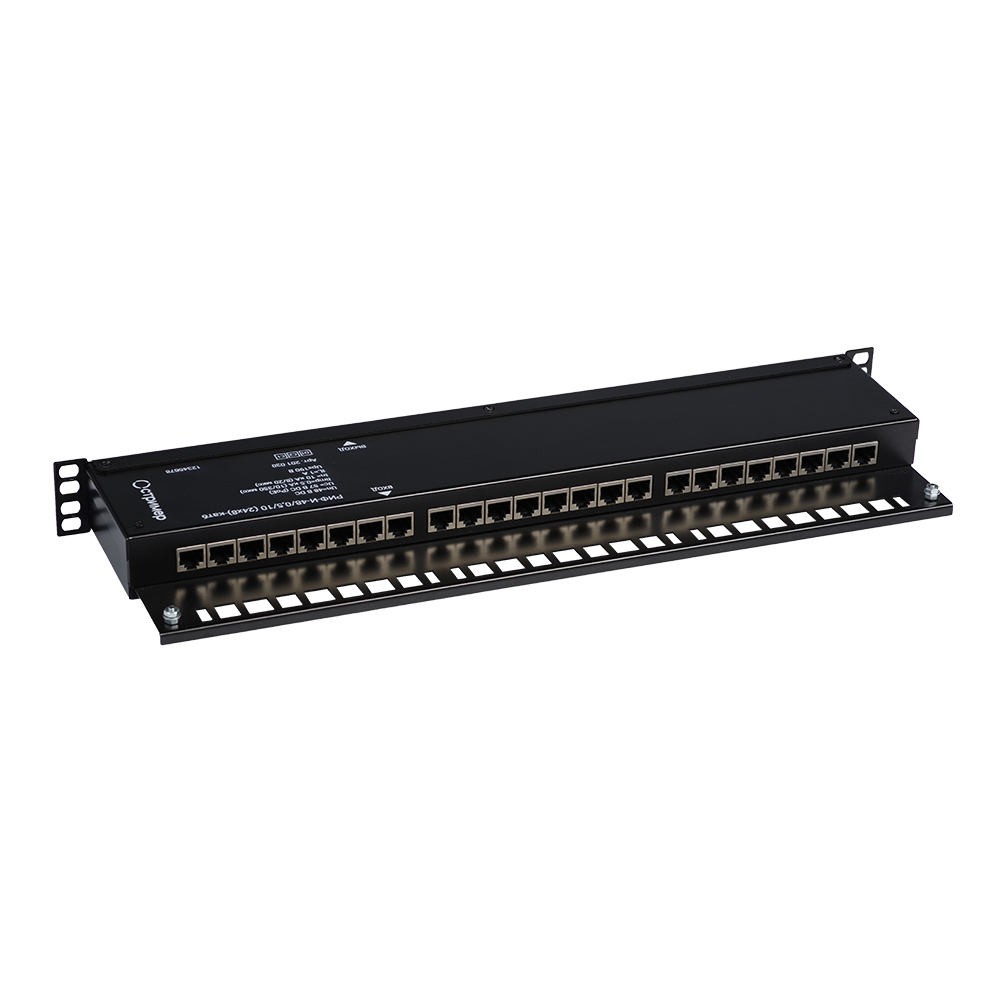

Конструктивное исполнение предусматривает установку в стандартную 19" стойку. Для заземления корпуса применяется заземляющий зажим с болтом.

Подключение к линии и защищаемому оборудованию осуществляется через разъем 8P8C (RJ45).

Преимущества:

  • Установка в 19" стойку;
  • Обеспечивает защиту 8/16/24 портов (32/64/96 пар линий Ethernet);
  • Категория испытаний D1 в соответствии с ГОСТ IEC 61643-21.

Сертификаты: не подлежит сертификации.

Технические характеристики

Технические характеристики РИФ-И 48 0,5 10 (8x8) (16х8) (24х8) - кат6

Наименование параметра
РИФ-И 48/0,5/10 (8x8) – кат6 РИФ-И 48/0,5/10 (16x8) – кат6 РИФ-И 48/0,5/10 (24x8) – кат6
Категория испытаний (ГОСТ IEC 61643-21)       D1, С2, С1 D1, C2, С1 D1, C2, С1
Номинальное напряжение постоянного тока UN 6 В 6 В 6 В
Максимальное длительное рабочее напряжение пост. тока Uc 9 В 9 В 9 В
Номинальный ток IL 1А 1 А 1 А
Номинальное напряжение постоянного тока PoE
48 В 48 В  48 В
Максимальное длительное рабочее напряжение пост. тока (PoE) 57 В 57 В 57 В
Импульсный ток (10/350 мкс) Iimp 0,5 kA 0,5 кА 0,5 кА
Номинальный разрядный ток (8/20 мкс) (L-N) In 0,15 кА 0,15 кА 0,15 кА
Номинальный разрядный ток (8/20 мкс) (N-PE) In 2,5 кА 2,5 кА 2,5 кА
Суммарный разрядный ток на один порт In 10 kA 10 кА 10 кА
Номинальный разрядный ток PoE In 0,15 кА 0,15 кА 0,15 кА
Уровень напряжения защиты (L-N) Up ≤190 В ≤190 В ≤190 В
Уровень напряжения защиты (N-PE) Up ≤600 В ≤600 В ≤600 В
Уровень напряжения защиты PoE Up ≤600 В ≤600 В ≤600 В
Вносимое затухание для 250 МГц
≤3 дБ ≤3 дБ ≤3 дБ
Емкость (L-N) С ≤165 нФ ≤165 нФ ≤165 нФ
Диапазон рабочих температур Tu От -40С до +60С От -40°С до +60°С От -40°С до +60°С
Способ монтажа
19" стойка 19" стойка  19" стойка
Количество защищаемых портов   8 16 24
Артикул 201 028
 201 029 201 030


Технические характеристики РИФ -И 48/0,5/10 (8x8) - кат6 РИФ -И 48/0,5/10 (16x8) - кат6 РИФ -И 48/0,5/10 (24x8) - кат6
Характеристика
РИФ-И 48/0,5/10 (24x8) - кат6
РИФ-И 48/0,5/10 (16x8) - кат6
РИФ-И 48/0,5/10 (8x8) - кат6
Категория испытаний (ГОСТ IEC 61643-21
D1, С2, С1
Номинальное напряжение постоянного тока
6 В
Номинальное напряжение постоянного тока PoE
48 В
Номинальный разрядный ток PoE
0,15 кА
Максимальное длительное рабочее напряжение пост. тока (PoE)
57 В
Суммарный разрядный ток на один порт
10 кА
Количество защищаемых портов
24
16
8
Уровень напряжения защиты, Up
(L-N) ≤ 190 В, (N-PE) ≤ 600 В
Уровень напряжения защиты PoE
≤600 В
Вносимое затухание для 250 МГц
≤3 дБ
Емкость (L-N)
≤ 165 нФ
Артикул
201 030
201 029
201 028
Максимально длительное рабочее напряжение, Uc
DC - 9 В
Импульсный ток (10/350 мкс), Limp
0,5 кА
Номинальный разрядный ток (8/20 мкс), In
(L-N) = 0,15 кА, (N-PE) = 2,5 кА
Номинальный ток нагрузки, IL
1 А
Диапазон рабочих температур, Tu
От -40С до +60С
Способ монтажа
19" стойка
