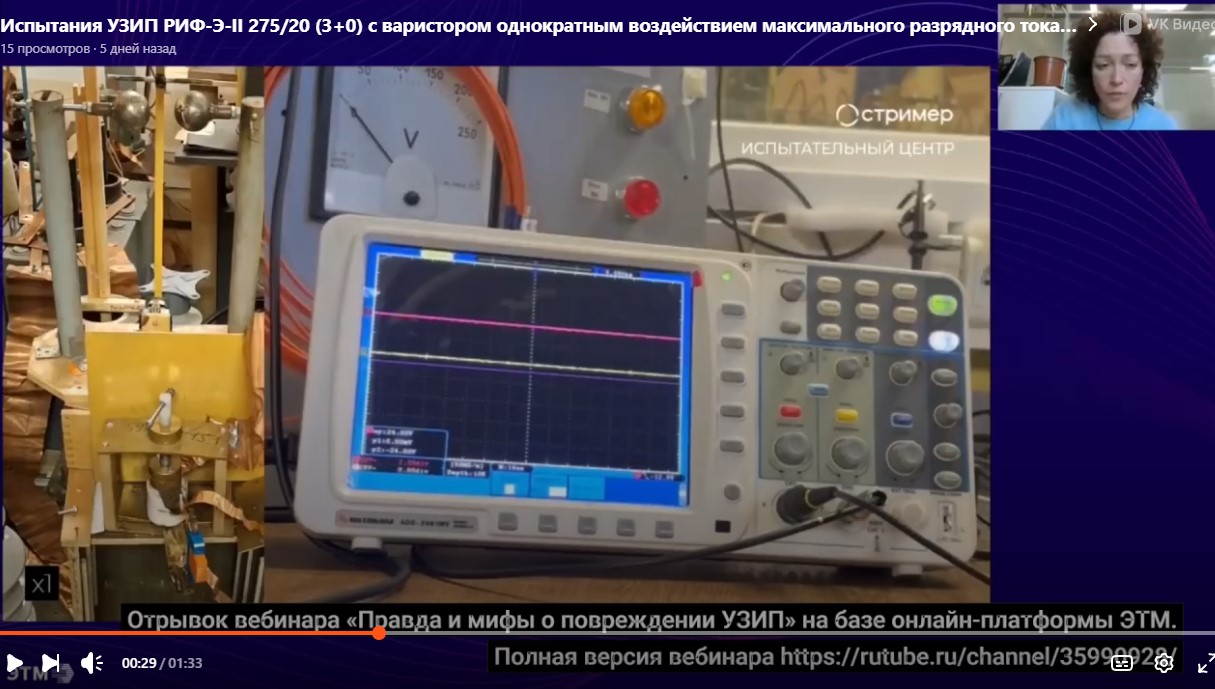

Одна камера направлена на УЗИП внутри испытательной установки, вторая – на осциллограф.
Красная линия на графике – ток, жёлтая – напряжение. Коэффициент преобразования – 10.
На УЗИП подается один импульс тока амплитудой более 40 кА.
ГОСТ 61643-11 требует обязательное наличие встроенного расцепителя в УЗИП на базе варисторов и содержит методику проверки его корректной работы.

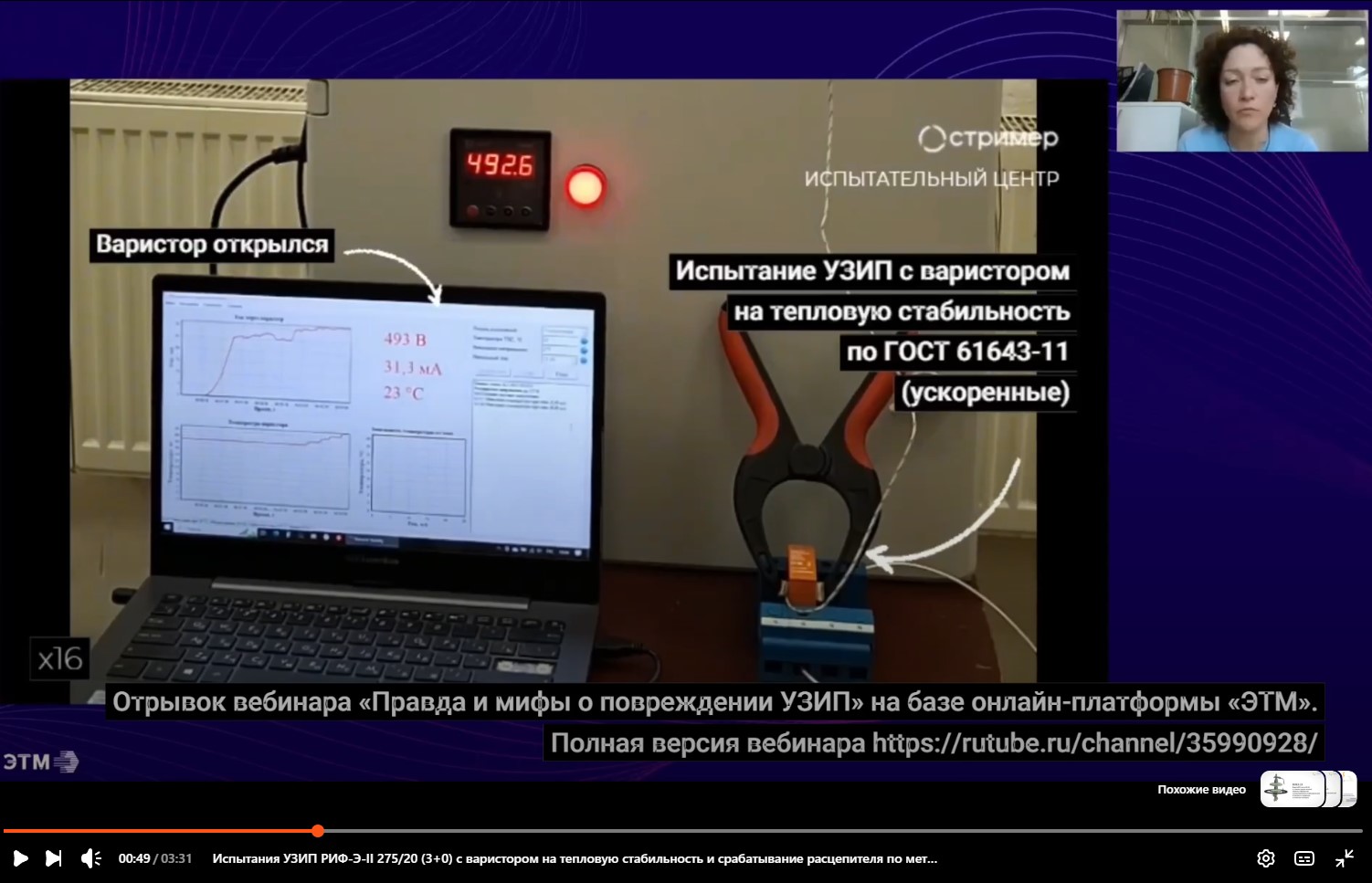

На УЗИП подается напряжение, превышающее максимальное рабочее, и контролируется протекающий через варистор ток и температура поверхности рабочего модуля УЗИП.

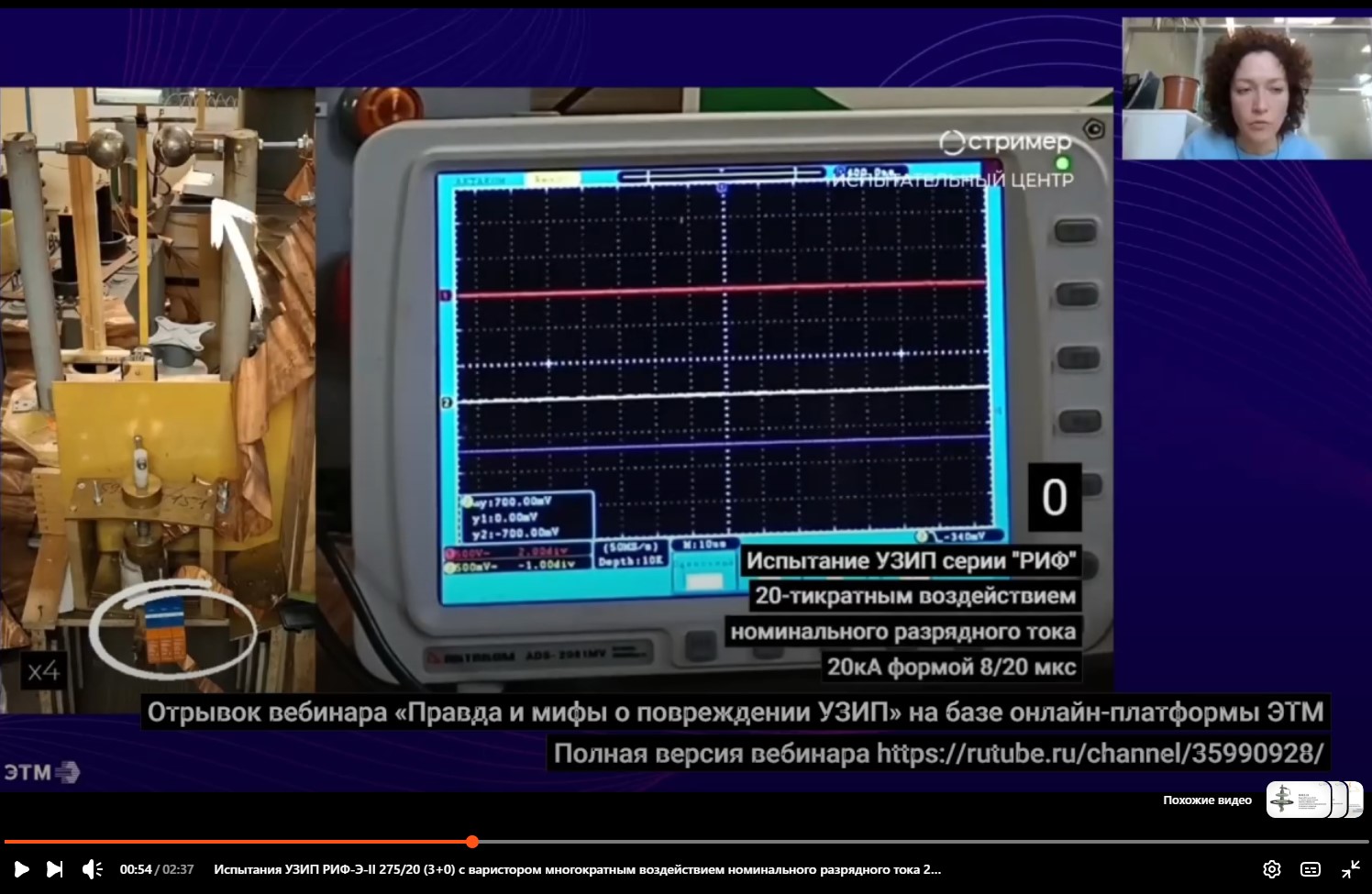

Одна камера направлена на УЗИП внутри испытательной установки, вторая – на осциллограф. Красная линия на графике – напряжение, жёлтая – ток. Коэффициент преобразования – 30.
На УЗИП подается последовательно 20 импульсов тока амплитудой более 20 кА.&l
Вебинар «Правда и мифы о повреждении УЗИП»
Спикер — Наталия Кутузова.
Известно, что УЗИП — устройство многократного действия, и его срок службы составляет десятки лет. Наталия расскажет о том, при каких обстоятельствах УЗИП может выйти из строя, и будет ли это безопасно.
Обсудим конструкцию и рабочие элементы УЗИП, их стойкость к току молнии, горючесть, деградацию.
Как оценить состояние УЗИП в эксплуатации и нужен ли непрерывный мониторинг? Посмотрим видео из лаборатории, где будем пробовать разрушить УЗИП и добиться его возгорания.

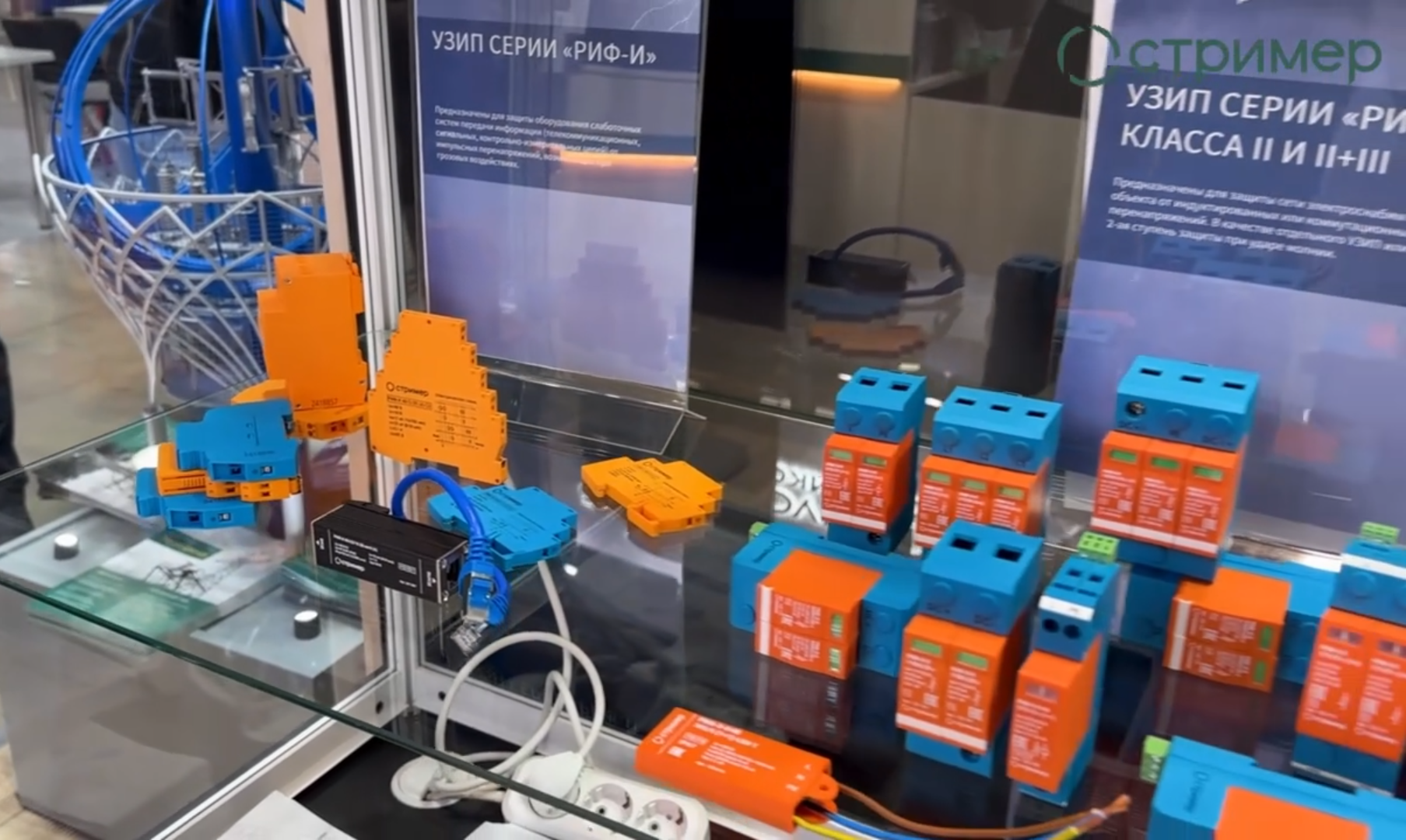

Рассказываем почему недостаточно средств внешней молниезащиты для предотвращения повреждения оборудования, - какие устройства относятся к внутренней молниезащите. Рассматриваем сферы применения УЗИП.

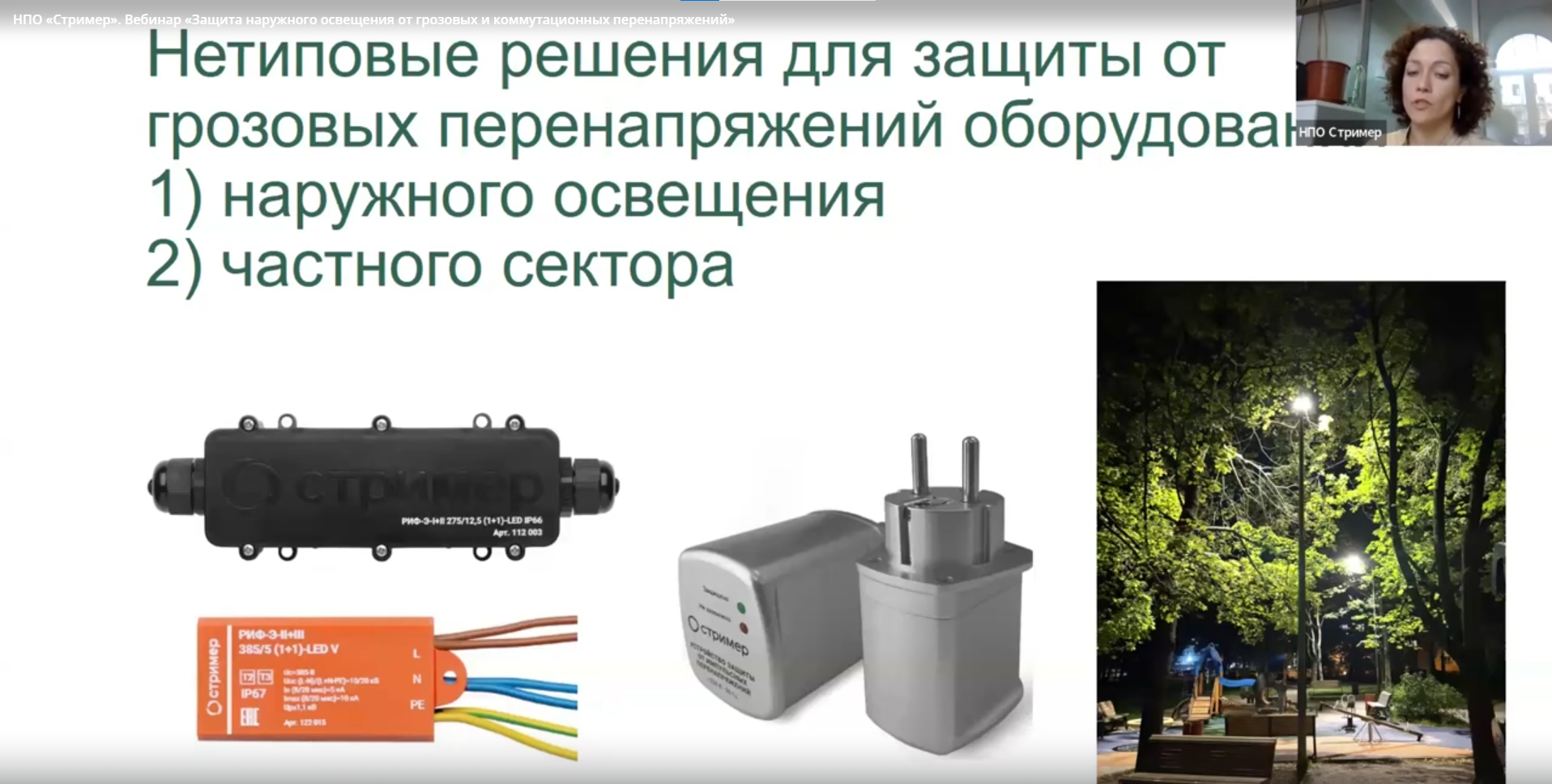

В ролике мы подробно рассказываем о защите от импульсных перенапряжений питающей линии 6-10 кВ с помощью разрядников производства АО «НПО «Стример», и о защите от грозовых и коммутационных перенапряжений линии освещения 0,4 кВ с помощью устройств защиты от импульсных перенапряжений (УЗИП) серии «РИФ-Э».

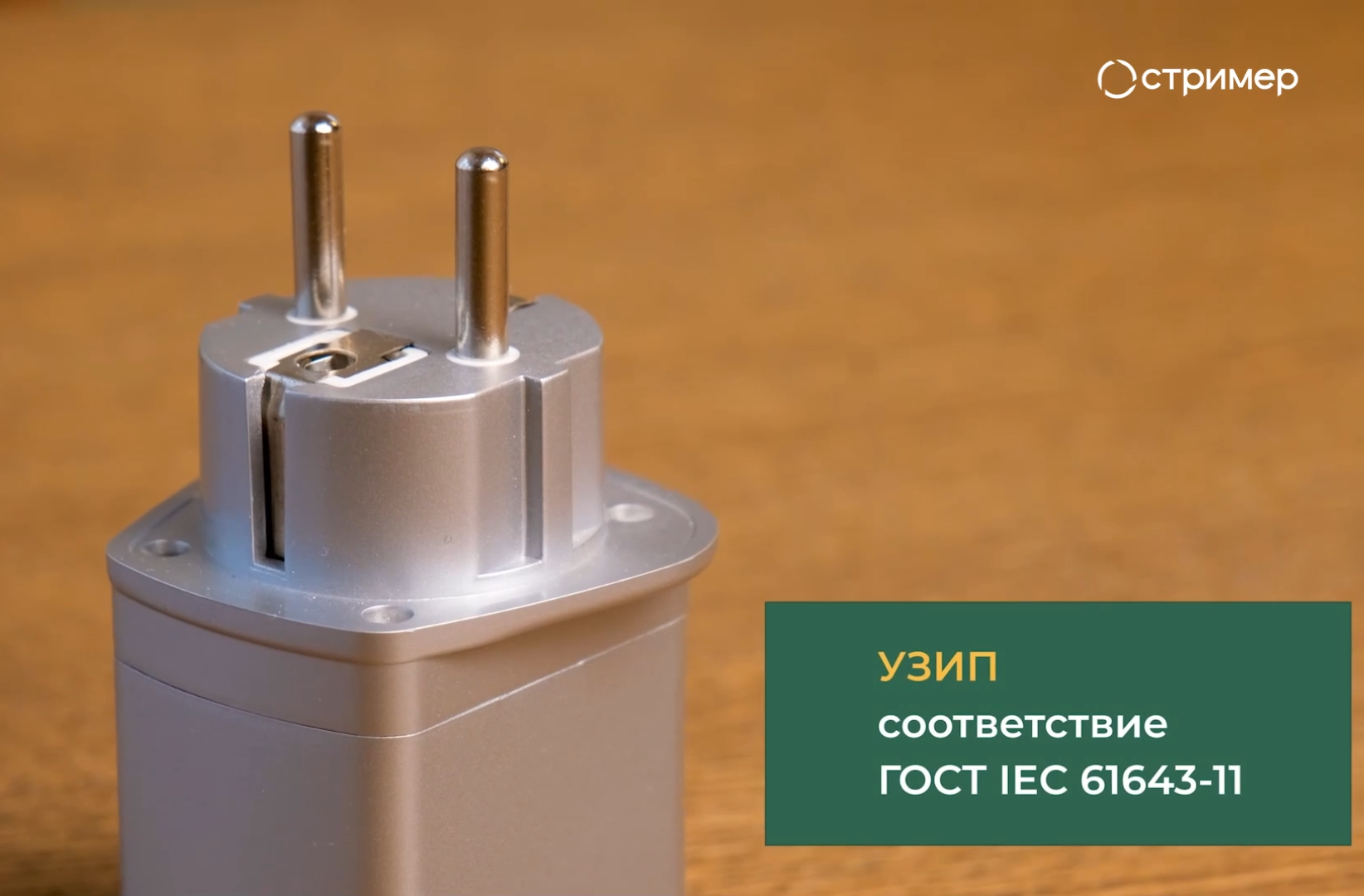

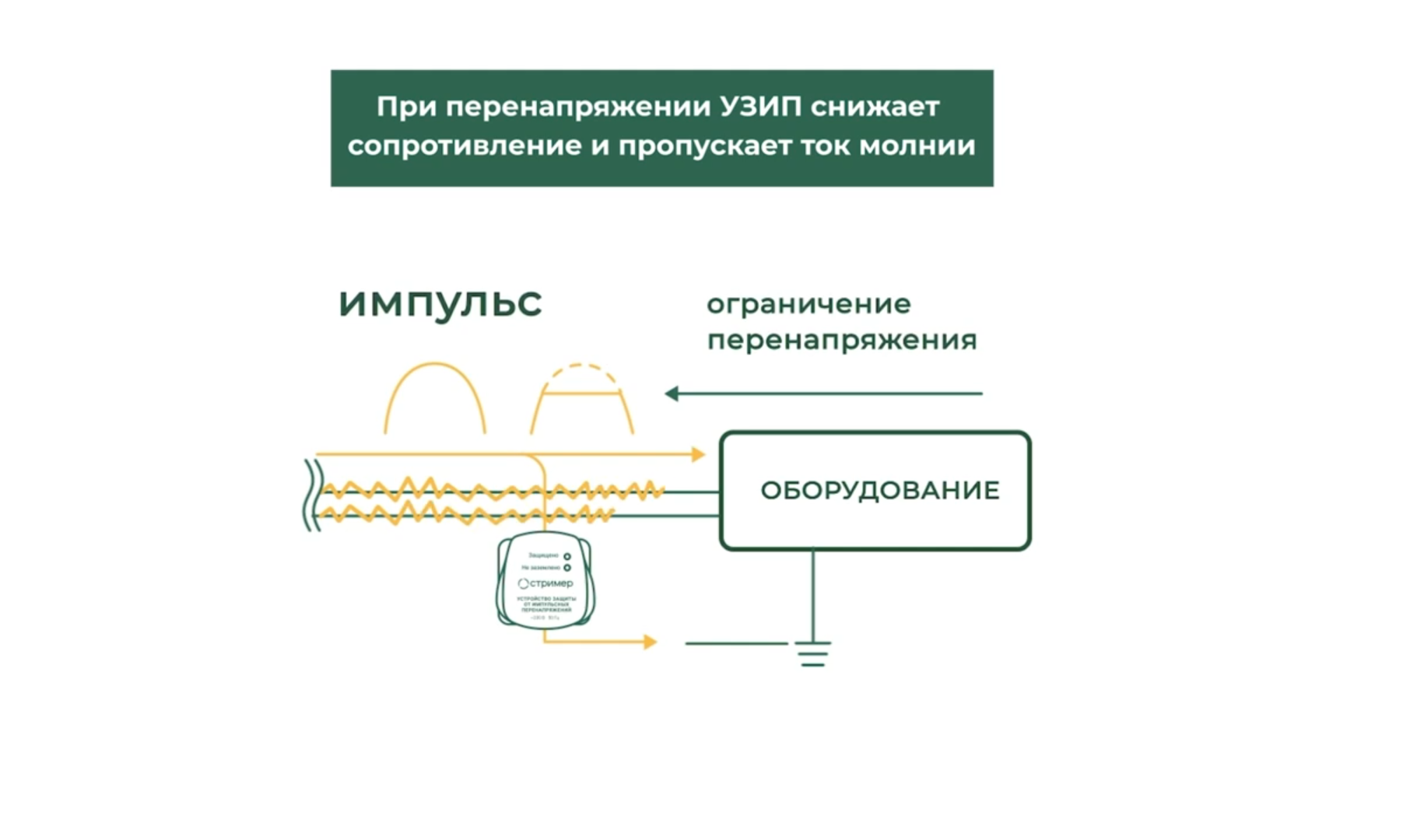

В видео мы затронем тему импульсных помех, источником возникновения которых является молния, а средством защиты – УЗИП. Разберем, что такое кондуктивные и индуктивные помехи
- почему первый называется коммутирующим напряжение элементом, а второй – ограничивающим?
- говорим об уровне защиты Up как ключевом параметре УЗИП – от чего зависит, при каком воздействии определяется, почему нужен запас по отношению к уровню стойкости изоляции защищаемого оборудования

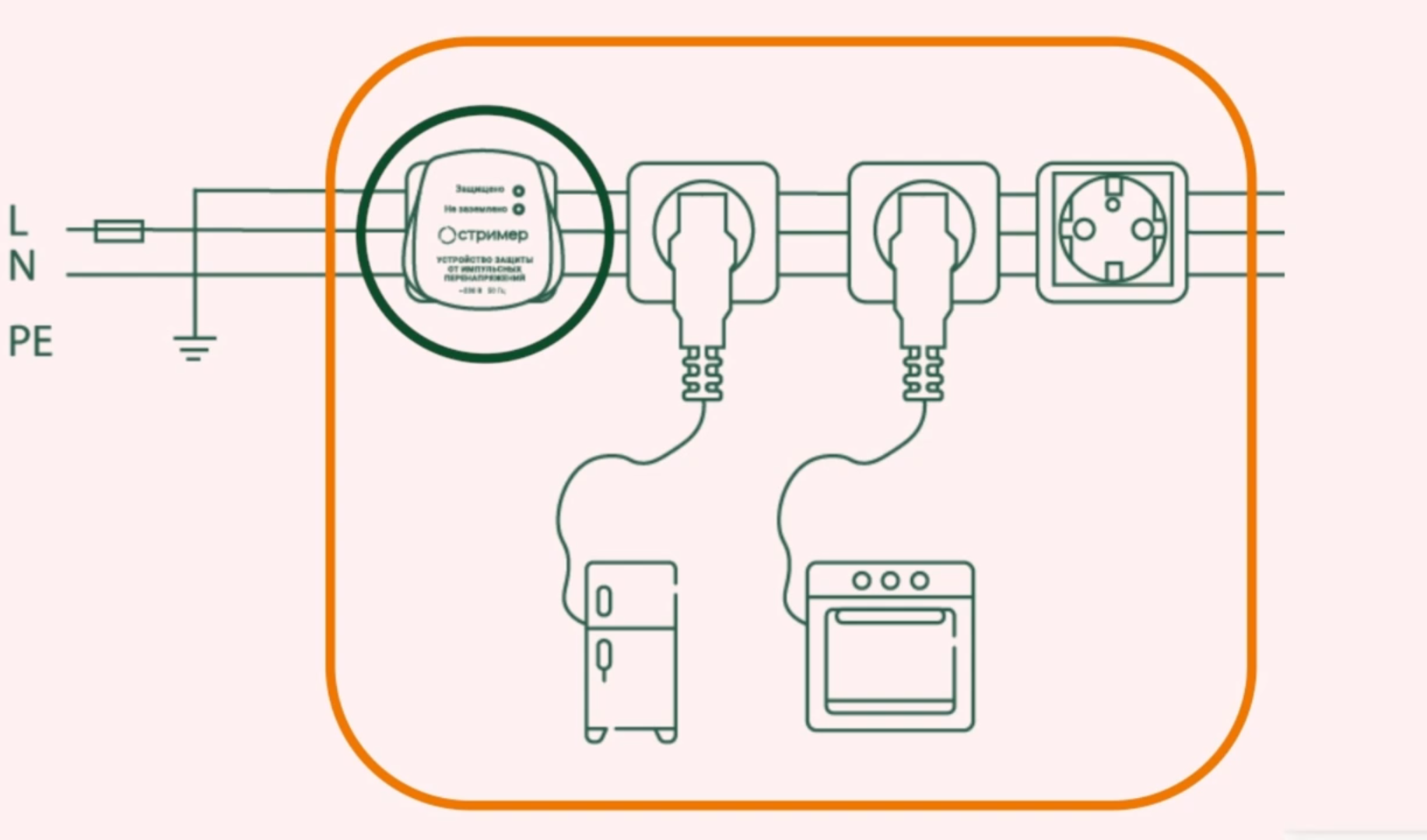

Разбираем тонкости защиты сети при поломке УЗИП. Как правильно защитить УЗИП автоматическим выключателем или предохранителем? Как правильно выбрать предохранитель в цепях УЗИП? Можно ли обойтись вообще без предохранителя?Нужно или нет защищать УЗИП класса 2, установленное во ВРУ частного дома, и если нужно, то каким способом, каким номиналом автомата, предохранителя (при условии, что выше по питанию установлен УЗИП класса 1)
Почему нельзя устанавливать УЗИП разных классов на расстоянии менее 10 м? Почему в литературе указывается расстояние именно 10–15 м между УЗИП разных классов?
Насколько эффективны УЗИП класса 1+2 по сравнению с каскадом из УЗИП класса 1 и класса 2?
Почему нельзя устанавливать УЗИП разных классов на расстоянии менее 10 м? Какое должно быть расстояние от УЗИП 3 класса до оборудования?
Насколько эффективны УЗИП класса 1+2 по сравнению с разделёнными УЗИП класса 1 и 2, разнесёнными на расстоянии?

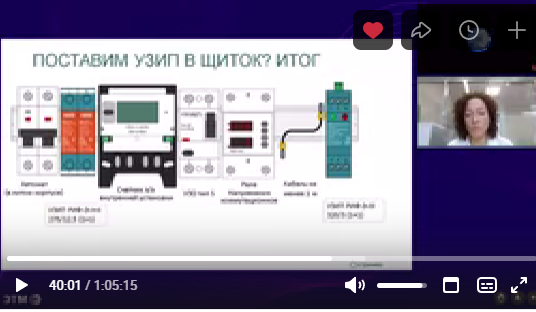

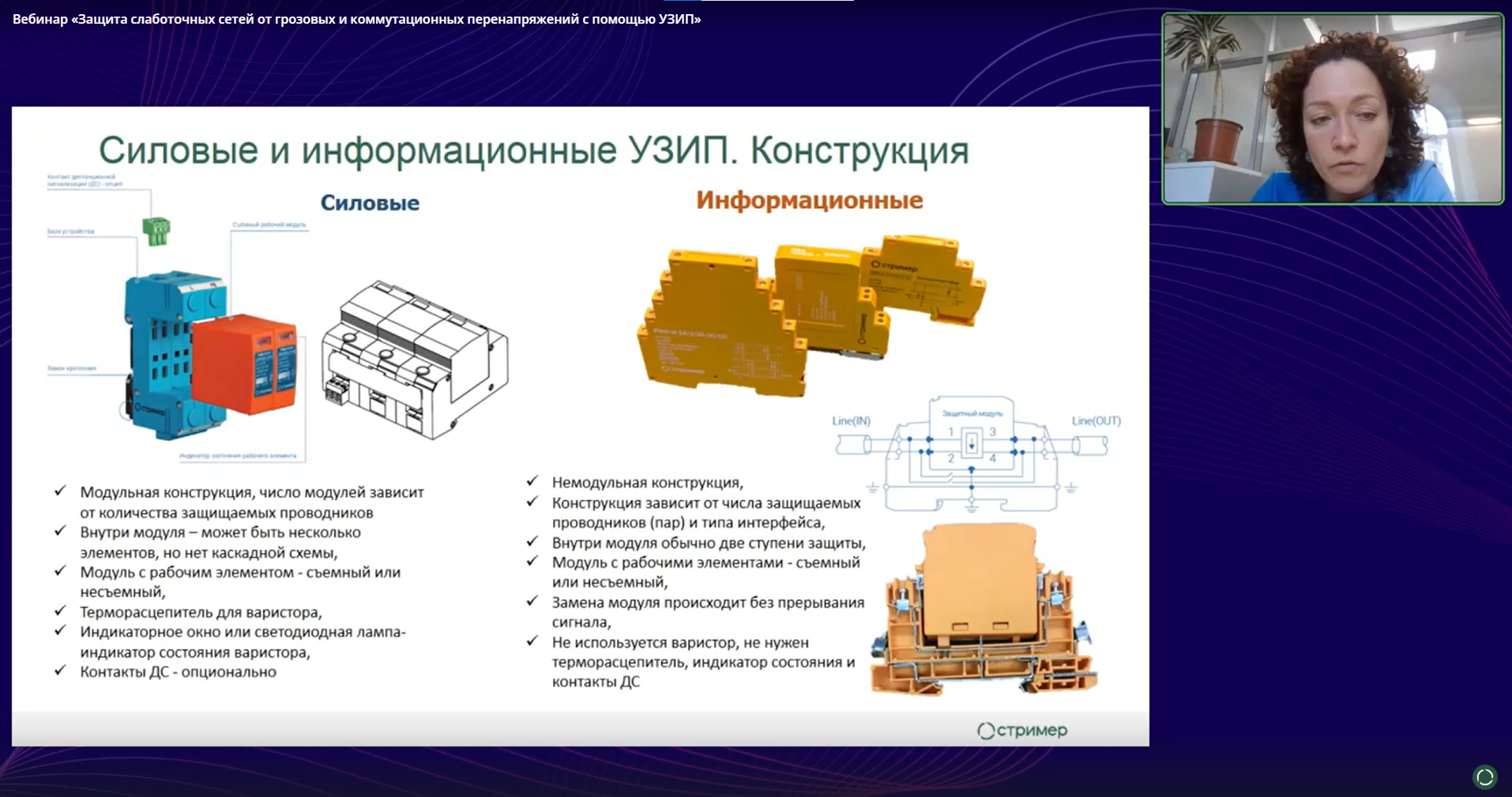

Какой УЗИП лучше – на диодах или газорарядниках? УЗИП лучше на газоразрядниках или варисторах? Насколько оправданы опасения в возникновении тока утечки через УЗИП? В какой последовательности установить в щитке счетчик, реле напряжения, УЗО и УЗИП?
Как правильно выбрать УЗИП при вводном автомате в квартиру (63А/50А/40А) в однофазной сети? Имеет ли значение сопротивление заземления при выборе параметров УЗИП? Какого сечения должен быть РЕ-проводник от УЗИП классов 1, 2, 3 до шины РЕ?
Правила при монтаже УЗИП: 1. Использовать короткие соединительные проводники 2. Минимальная площадь сечения заземляющих проводов УЗИП с учетом того, что они выполнены из меди или аналогичного материала, должна составлять 4 мм2 3. Не заземлять УЗИП на дин-рейку
