Что бы узнать цену и купить УЗИП класса I+II, обращайтесь к нашим менеджерам.

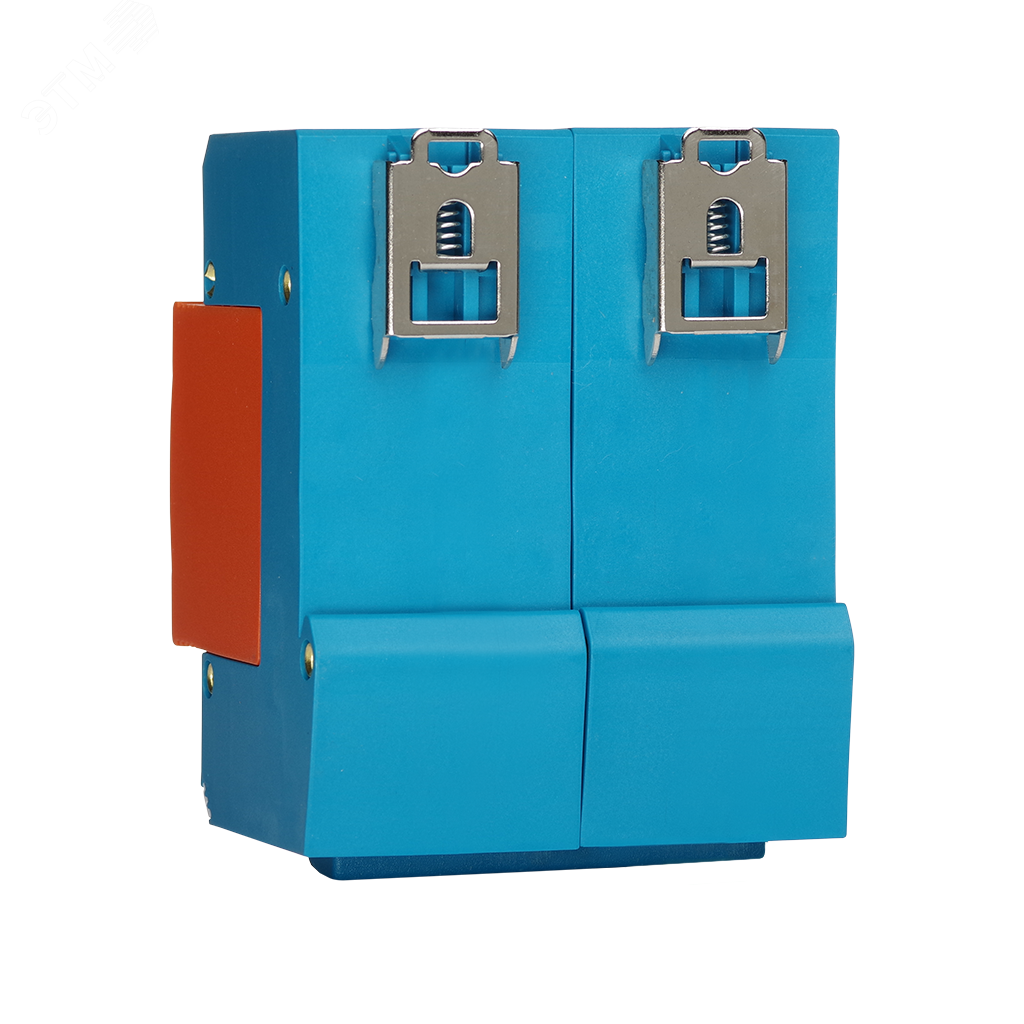

Мощное двухполюсное УЗИП класса I+II коммутирующего типа со сменными рабочими модулями на основе мультиэлектродного газонаполненного разрядника и базы для подключения к сети.
УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II.
Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
Предназначено для защиты фазного и нулевого проводников по схеме подключения L/PE + N/PE («2+0») от синфазных (провод-земля) перенапряжений.
Рекомендуемый номинал предохранителя не менее 125 А gL/gG.
УЗИП снабжено
- визуальным индикатором;
- контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).
Технические характеристики
| Наименование параметра |
РИФ-Э-I+II 255/25 (2+0) |
РИФ-Э-I+II 255/25 c (2+0) |
|
| Класс испытаний |
I+II |
||
| Тип системы заземления |
|
TN-S |
|
|
Номинальное рабочее напряжение, В (50 Гц) |
230 |
||
|
Максимальное длительное рабочее напряжение В (50 Гц) |
Uс |
255 В |
|
|
Импульсный ток (10/350 мкс), кА |
Iimp |
25 кА |
|
|
Номинальный разрядный ток (8/20 мкс), кА |
In |
50 кА |
|
|
Максимальный разрядный ток (8/20 мкс), кА |
Imax |
75 кА |
|
| Уровень напряжения защиты, кВ |
Uр |
≤1.5 кВ |
|
| Cпособность гашения сопровождающего переменного тока, А |
If |
5000 |
|
|
Время срабатывания (L-N)/(N-PE) |
tA |
≤100 нс |
|
|
Временное перенапряжение (L-N) |
UT |
355 В/5c |
|
|
Временное перенапряжение (N-PE) |
UT |
1200 В/200 мc |
|
|
Диапазон рабочих температур |
Tu |
От -40С до +80С |
|
|
Категория исполнения (ГОСТ 14254) |
IP 20 |
||
|
Установка на |
DIN-рейка 35 мм |
||
|
Сечение соединительных проводов |
4 мм2 - 35 мм2 |
||
|
Контакт дистанционной сигнализации |
- |
Переключающий контакт |
|
|
Питание контакта дистанционной сигнализации, перем. ток |
- |
250 В/0,5 А |
|
|
Питание контакта дистанционной сигнализации, пост. ток |
- |
250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А |
|
|
Сечение подключаемых проводников для клемм дистанционной сигнализации |
- |
Макс. 1,5 мм2 |
|
|
Артикул |
112 012 |
112 112 |
|
