УЗИП

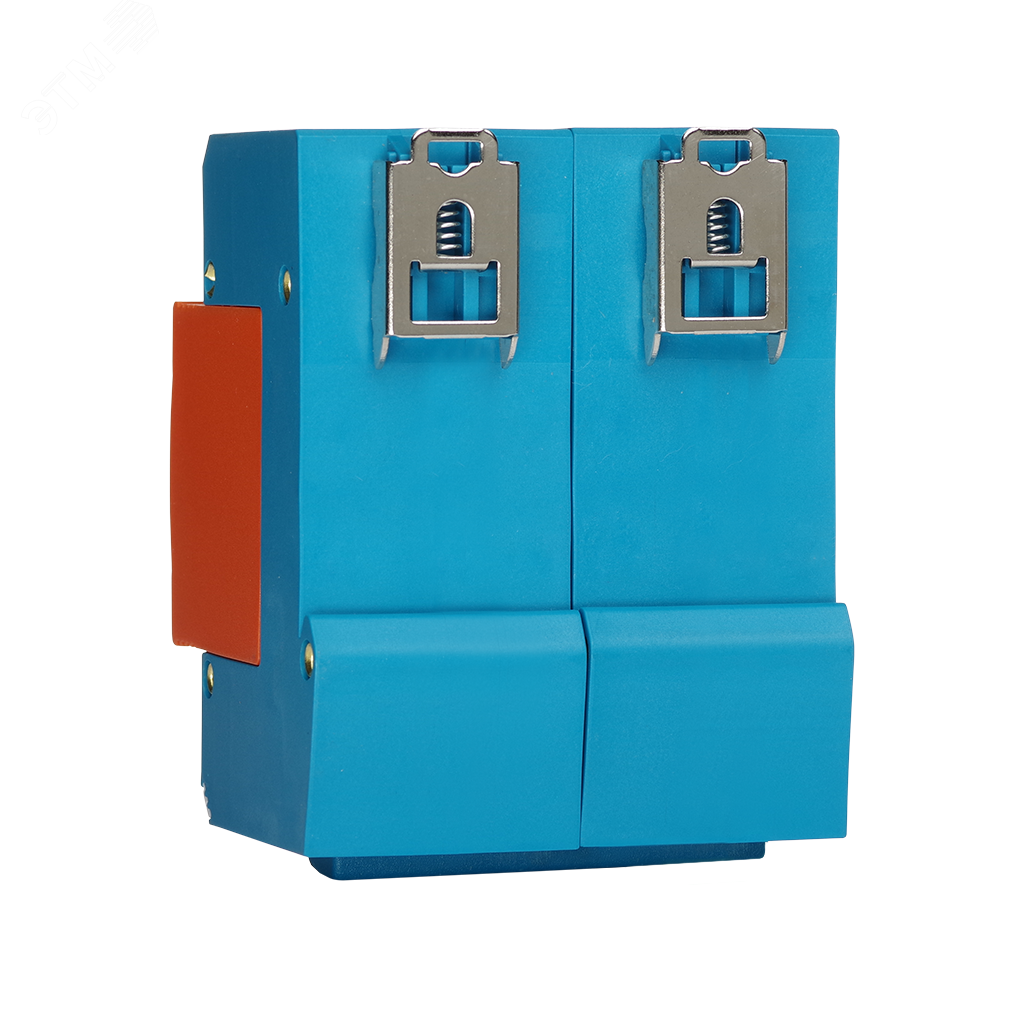

РИФ-Э-I+II 255/25 с (1+1) / РИФ-Э-I+II 255/25 (1+1)

  • Класс защиты I+II
  • Uc 255 B
  • Iimp 25 кА / 50 кА
  • In 50 кА
  • RIF-E-I+II-255-25с-3+1.png
  • РИФ-Э-I+II-255-25-1+1.jpg
  • RIF-E-I+II-255-25с-3+1.png
  • РИФ-Э-I+II-255-25-1+1.jpg

Что бы узнать цену и купить УЗИП класса I+II, обращайтесь к нашим менеджерам.

Мощное двухполюсное УЗИП класса I+II коммутирующего типа с сменными рабочими модулями на основе искровых промежутков и газонаполненного разрядника. УЗИП пред- назначено для защиты оборудования в низковольтных це- пях до 1000 В от прямых и отдаленных молниевых разрядов при воздушном или кабельном вводах электропитания. УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соот- ветствует УЗИП класса II.

Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Применяется для сетей с системами заземления: TN-S, TT. Предназначено для защиты фазного и нулевого проводников от перенапряжений «провод-провод» при воздушном или ка- бельном вводе в системах переменного тока.

Рекомендуемый номинал предохранителя 200 А gL/gG

УЗИП снабжено

  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Технические характеристики

Наименование параметра

РИФ-Э-I+II 255/25 (1+1)

РИФ-Э-I+II 255/25 c (1+1)

Максимальное длительное рабочее напряжение (L-N)/(N-PE)



255 В

Импульсный ток (10/350 мкс) (L-N)

Iimp

25 кА

Импульсный ток (10/350 мкс) (N-PE)

Itotal

50 кА

Номинальный разрядный ток (8/20 мкс) (L-N)/(N-PE)

In

50 кА/ 50 кА

Максимальный разрядный ток (8/20 мкс) (L-N)/(N-PE)

Imax

75 кА/ 75 кА

Уровень напряжения защиты (L-N)/(N-PE)

UP

≤1.5 кВ

Время срабатывания (L-N)/(N-PE)

tA

≤100 нс

Способность гашения сопровождающего переменного тока

If

2 кА

Временное перенапряжение (L-N)

UT

355 В/5c

Временное перенапряжение (N-PE)

UT

1200 В/200 мc

Диапазон рабочих температур

Tu

От -40С до +80С

Категория исполнения (ГОСТ 14254)

IP 20

Установка на

DIN-рейка 35 мм

Сечение соединительных проводов

4 мм2 - 35 мм2

Контакт дистанционной сигнализации

-

Переключающий контакт

Питание контакта дистанционной сигнализации, перем. ток

-

250 В/0,5 А

Питание контакта дистанционной сигнализации, пост. ток

-

250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А

Сечение подключаемых проводников для клемм дистанционной сигнализации

-

Макс. 1,5 мм2

Артикул

112 001

112 101
