УЗИП

РИФ-Э-I+II 275/12,5 с (1+1) / РИФ-Э-I+II 275/12,5 (1+1)

  • Класс защиты I+II
  • Uc 275/255 B
  • Iimp 12,5 кА / 20 кА
  • In 50 кА
  • RIF-E-I+II-275-12-1+1-с.png
  • RIF-E-I+II-275-12-1+1.png
  • РИФ-Э-I+II 275-12 (1+1.jpg
  • RIF-E-I+II-275-12-1+1-с.png
  • RIF-E-I+II-275-12-1+1.png
  • РИФ-Э-I+II 275-12 (1+1.jpg

Что бы узнать цену и купить УЗИП класса I+II, обращайтесь к нашим менеджерам.

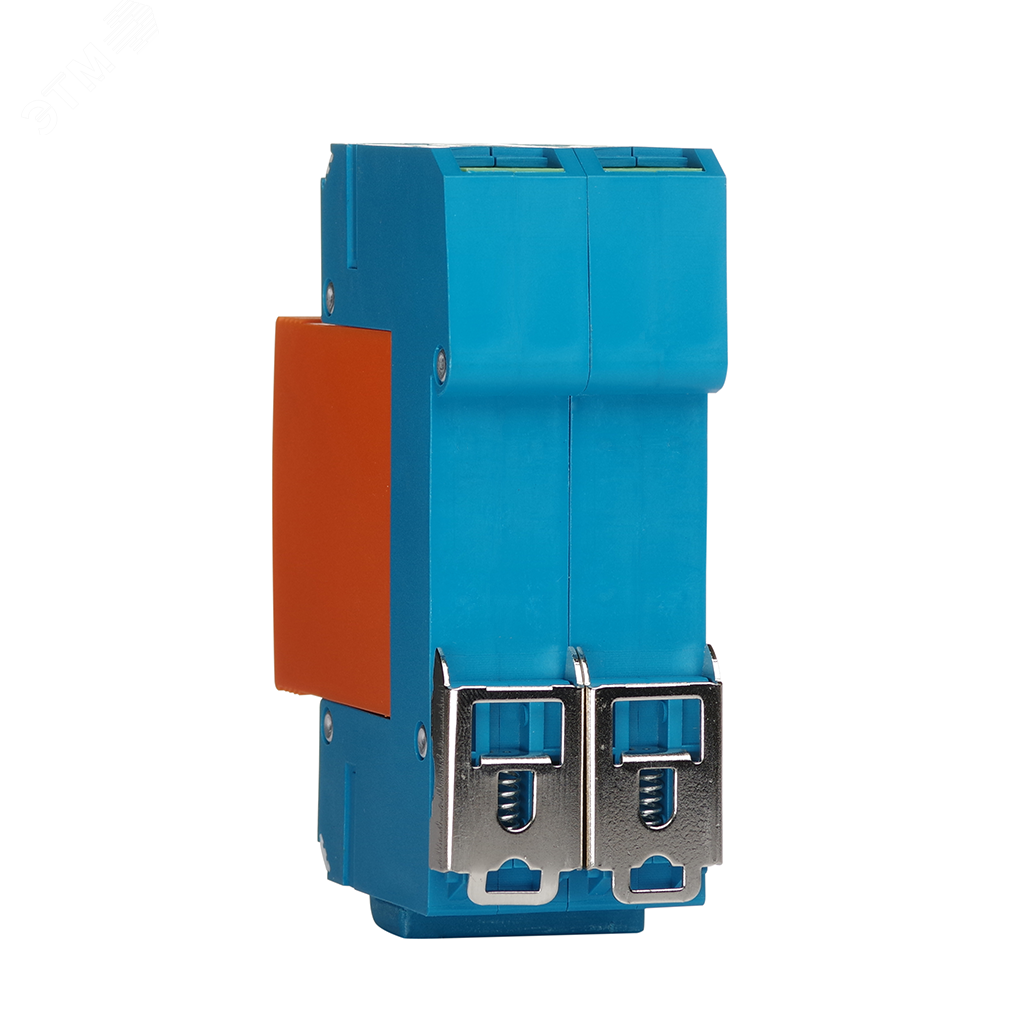

Двухполюсное УЗИП класса I+II комбинированного типа.

УЗИП выполнено из одного сменного варисторного модуля, одного модуля с разрядником и базы для подключения к сети и креплению на DIN-рейку 35 мм.
УЗИП предназначено для защиты оборудования в низко- вольтных цепях до 1000 В от прямых и отдаленных молни- евых разрядов при воздушном или кабельном вводах элек- тропитания.

УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соот- ветствует УЗИП класса II.

Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Применяется для сетей с системами заземления: TN-S, TT.

Рекомендуемый номинал предохранителя 125-200 А gL/gG

УЗИП снабжено

  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Технические характеристики

Наименование параметра


РИФ-Э-I+II 275/12,5 (1+1)

РИФ-Э-I+II 275/12,5 c (1+1)

Максимальное длительное рабочее напряжение (L-N)/(N-PE)

UC

275 В / 255 В

Импульсный ток (10/350 мкс)(L-N)

Iimp

12,5 кА

Импульсный ток (10/350 мкс)(N-PE)

Itotal

20 кА

Номинальный разрядный ток (8/20 мкс) (L-N)/(N-PE)

In

40 кА / 40 кА

Максимальный разрядный ток (8/20 мкс) (L-N)/(N-PE)

Imax

75 кА / 65 кА

Уровень напряжения защиты (L-N)/(N-PE)

UP

≤1.5 кВ

Время срабатывания (L-N)/(N-PE)

tA

≤25 нс / ≤100 нс

Диапазон рабочих температур

Tu

От -40С до +80С

Категория исполнения (ГОСТ 14254)


IP 20

Установка на


DIN-рейка 35 мм

Сечение соединительных проводов


4 мм2 - 35 мм2

Контакт дистанционной сигнализации


-

Переключающий контакт

Питание контакта дистанционной сигнализации, перем. ток


-

250 В/0,5 А

Питание контакта дистанционной сигнализации, пост. ток


-

250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А

Сечение подключаемых проводников для клемм дистанционной сигнализации


-

Макс. 1,5 мм2

Артикул


112 002

112 102
