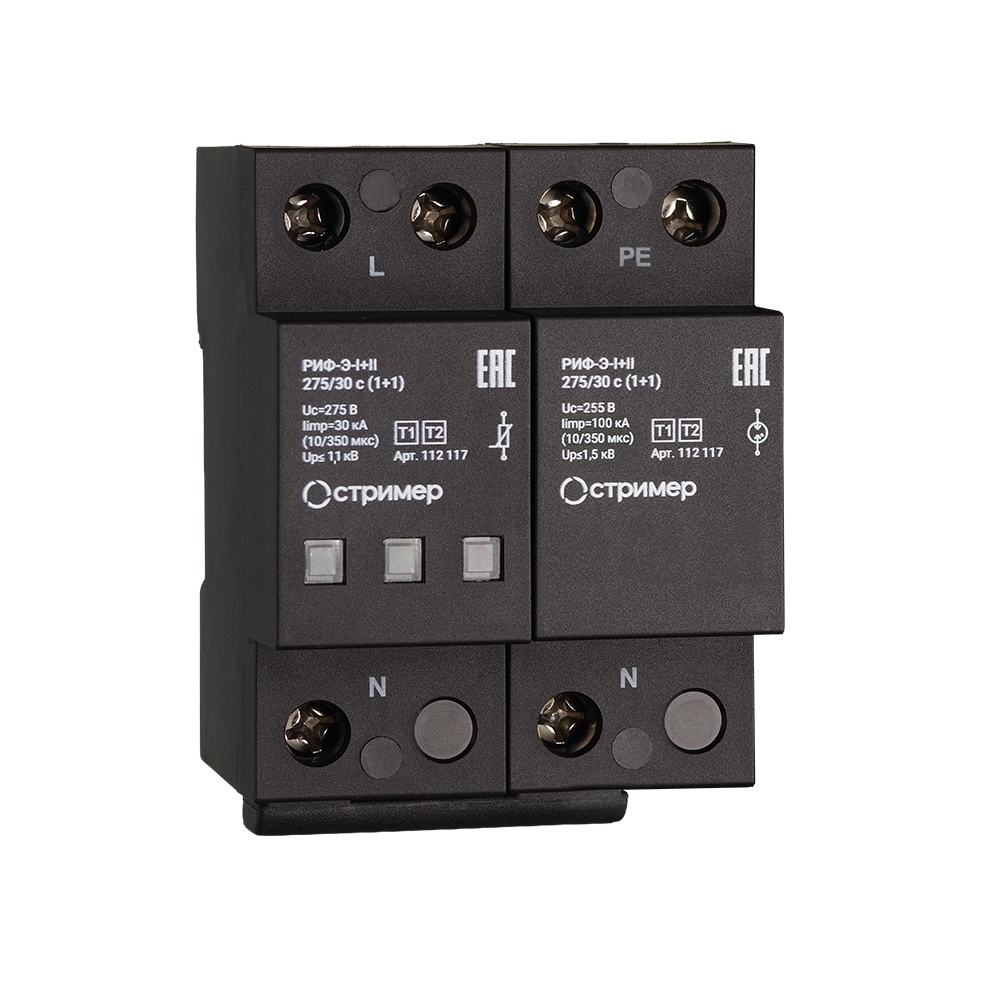

РИФ-Э-I+II 275/30 c (1+1) / РИФ-Э-I+II 275/30 (1+1)

  • Артикул 112117, 112017
  • Класс защиты I+II
  • Uc 275/255 В
  • Iimp 30/100 кА
  • In 80/100 кА
  • Imax 150/200 кА
Купить
Мощное двухполюсное УЗИП класса I+II комбинированного типа предназначено для защиты оборудования в 0,4 кВ по цепям питания от вторичных воздействий молнии и коммутационных перенапряжений.

УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных перенапряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II.

Устанавливается в пределах 0А(В)–1 зон молниезащиты, в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122.

Предназначено для защиты фазного и нулевого проводников от перенапряжений «провод-провод».

Рекомендуемый номинал предохранителя не менее 125 А gL/gG.

УЗИП снабжено:
  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Сертификаты

Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Технические характеристики

Технические характеристики РИФ -Э-I+II 275/30 c (1+1) и РИФ -Э-I+II 275/30 (1+1)

Наименование параметра  РИФ-Э-I+II 275/30 (1+1) РИФ-Э-I+II 275/30 c (1+1)
Тип системы заземления   TN-S, TN-C-S, TT

TN-S, TN-C-S, TT

Номинальное рабочее напряжение  Un  230 В 230 В
Максимальное длительное рабочее напряжение (L-N)/(N-PE)
 Uс

  275/255 В 275/255 В
Импульсный ток (10/350 мкс) (L-N)
 Iimp

  30 кА 30 кА
Импульсный ток (10/350 мкс) (N-PE) Iimp  100 кА 100 kA
Номинальный разрядный ток
(8/20 мкс) (L-N)/(N-PE)
 In

  80/100 кА 80/100 кА
Максимальный разрядный ток
(8/20 мкс) (L-N)/(N-PE)
 Imax
  150/200 кА

150/200 кА

Уровень напряжения защиты при Iimp/In (L-N)
 Uр
  ≤1,1/≤2,1 кВ ≤1,1/≤2,1 кВ
Уровень напряжения защиты (N-PE) Uр  ≤1,5 кВ ≤1,5 кВ
Время срабатывания (L-N)/(N-PE)
 tA
  ≤25/≤100 нс ≤25/≤100 нс
Диапазон рабочих температур
 Tu
  От -40°C до +80°C От -40С до +80С
Категория исполнения
 IP20

IP 20

Рекомендуемый номинал плавкой вставки (FU)    125-200 А gL/gG. 125-200  А gL/gG.
Способ монтажа  DIN-рейка 35 мм

DIN-рейка 35 мм

Сечение подключаемых проводников
  10 мм2–35 мм2

10 мм2 - 35 мм2

Контакт дистанционной сигнализации  c   Переключающий контакт
Питание контакта дистанционной сигнализации, перем. ток     250 В/0,5 А
Питание контакта дистанционной сигнализации, пост. ток     250 В/ 0,1 А; 125В/0,2 А; 75 В/0,5 А
Сечение подключаемых проводников для клемм дистанционной сигнализации     Макс 1,5 мм2
Артикул
  112 017 112 117
