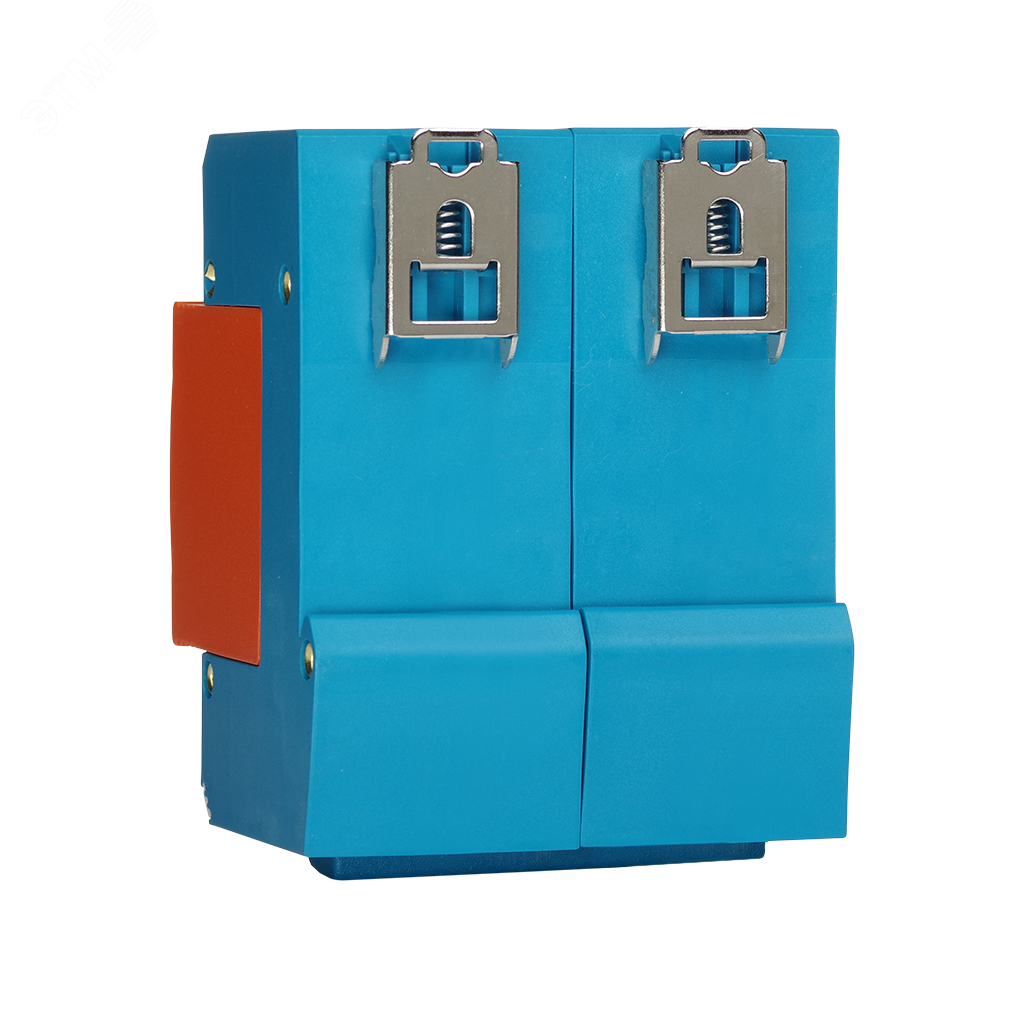

РИФ-Э-I+II+III 255/25 (1+1) / РИФ-Э-I+II+III 255/25 c (1+1)

  • Артикул 112 008, 112 108
  • Класс защиты I+II+III
  • Uc 255 B
  • Iimp 25 кА
  • In 50 кА
Купить

Что бы узнать цену и купить УЗИП класса I+II+III, обращайтесь к нашим менеджерам.

Мощное двухполюсное УЗИП класса I+II+III коммутирующего типа со сменными рабочими модулями на основе мультиэлектродного и двухэлектродного газонаполненного разрядника и базы для подключения к сети.

УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II и УЗИП класса III.

Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты фазного и нулевого проводников от перенапряжений «провод-провод».

Рекомендуемый номинал предохранителя не менее 125 А gL/gG.

УЗИП снабжено

  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Сертификаты

Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Технические характеристики

Наименование параметра РИФ-Э-I+II+III 255/25 (1+1)
 РИФ-Э-I+II+III 255/25 c (1+1)
Тип системы заземления

TN-S, TT

Максимальное длительное рабочее напряжение(L-N)/(N-PE)
 Uс

 255 В
Импульсный ток (10/350 мкс) (L-N)
 Iimp

 25 кА
Импульсный ток (10/350 мкс) (N-PE)
 Itotal

 50 кА
Номинальный разрядный ток
(8/20 мкс) (L-N)/(N-PE)
 In

 50 кА/50 кА
Максимальный разрядный ток
(8/20 мкс) (L-N)/(N-PE)
 Imax

 75 кА/75 кА
Уровень напряжения защиты
(L-N)/(N-PE)

Uр

<1,5 кВ/<1,5 кВ
Напряжение комбинированной волны Uос 20 кВ
Время срабатывания (L-N)/(N-PE)
 tA

 ≤100 нс
Способность гашения сопровождающего переменного тока
 If

 5 кА
Временное перенапряжение (L-N)
 UT

 355 В/5c
Временное перенапряжение (N-PE)
 UT

 1200 В/200 мc
Диапазон рабочих температур

 Tu

 От -40С до +80С
Категория исполнения (ГОСТ 14254)

IP 20

Установка на

DIN-рейка 35 мм

Сечение соединительных проводов

4 мм2 - 35 мм2

Контакт дистанционной сигнализации
 -
 Переключающий контакт
Питание контакта дистанционной сигнализации, перем. ток
 -

 250 В/0,5 А
Питание контакта дистанционной сигнализации, пост. ток
 -

 250 В/0,1 А;
125 В/0,2 А;
75 В/0,5 А
Сечение подключаемых проводников для клемм дистанционной сигнализации
 -

 Макс. 1,5 мм2
Артикул
 112 008
 112 108
