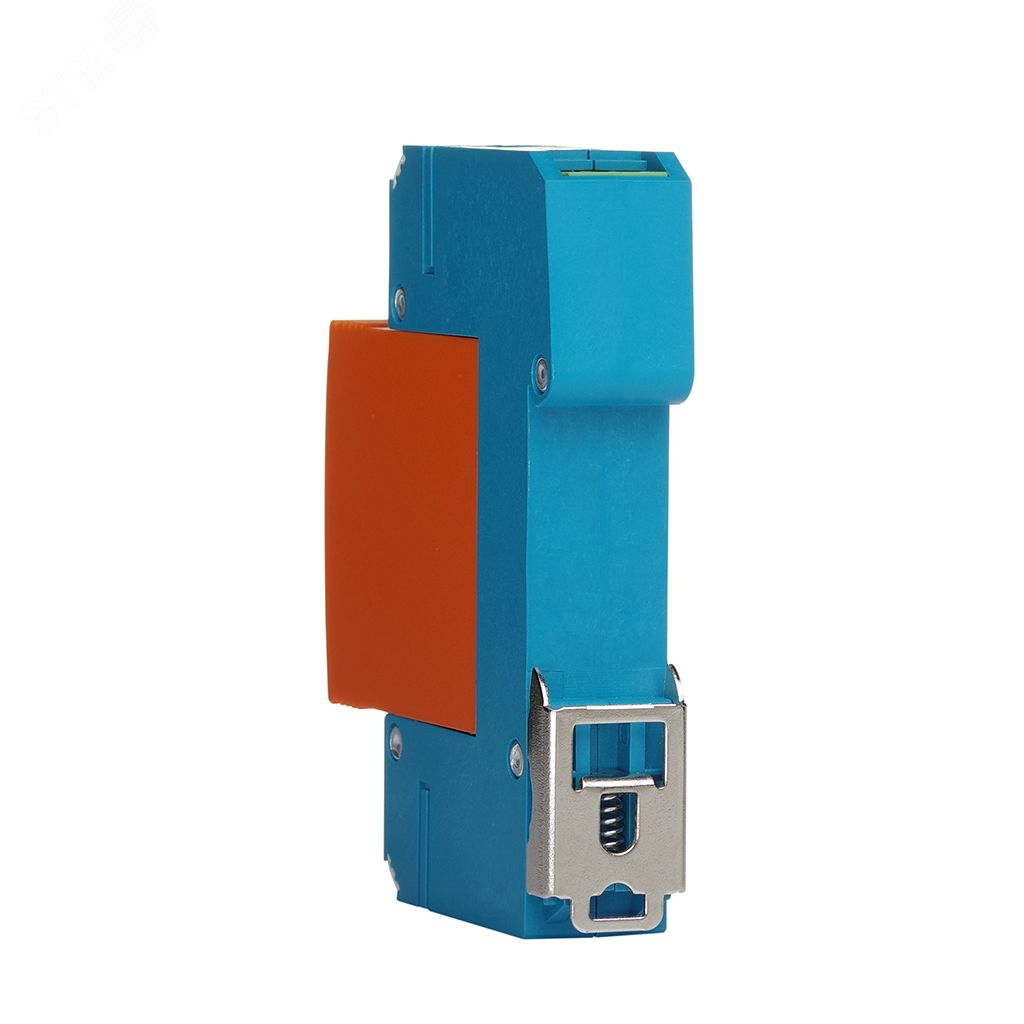

РИФ-Э-I+II+III 275/12,5 (1) / РИФ-Э-I+II+III 275/12,5 с (1)

  • Артикул 111 016, 111 116
  • Класс защиты I+II+III
  • Uc 275 B
  • Iimp 12,5 кА
  • In 40 кА
Купить

Что бы узнать цену и купить УЗИП класса I+II+III, обращайтесь к нашим менеджерам.

Однополюсное УЗИП класса I+II+III ограничивающего типа. УЗИП выполнено в виде сменного варисторного модуля и базы для подключения к сети.

УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II и УЗИП класса III.

Применяется для сетей с системой заземления: TN-C, TN-C-S, TN-S, TT.

Предназначено для защиты фазного проводника L/N, L/PEN, L/PE.
Возможно подключение УЗИП для защиты нулевого проводника по схеме N/PE.

Рекомендуемый номинал предохранителя не менее 125 А gL/gG.

УЗИП снабжено

  • терморасцепителем;
  • визуальным индикатором;
  • контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).

Сертификаты

Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Технические характеристики

Наименование параметра РИФ-Э-I+II+III 275/12,5 РИФ-Э-I+II+III 275/12,5 c (1)

Тип системы заземления

TN-C, TN-C-S, TN-S, TT

Максимальное длительное рабочее напряжение

Uс

275 В

Импульсный ток (10/350 мкс)

Iimp

12,5 кА

Номинальный разрядный ток
(8/20 мкс)

In

40 кА

Максимальный разрядный ток
(8/20 мкс)

Imax

75 кА

Уровень напряжения защиты при limp

Up

≤1,1 кВ

Уровень напряжения защиты при In

Uр

≤1.5 кВ

Напряжение комбинированной волны

Uос



20 кВ

Время срабатывания

tа

≤25 нс

Диапазон рабочих температур

Tu

От -40С до +80С

Категория исполнения (ГОСТ 14254)

IP 20

Установка на

DIN-рейка 35 мм

Сечение соединительных проводов

4 мм2 - 35 мм2

Контакт дистанционной сигнализации

-

Переключающий контакт

Питание контакта дистанционной сигнализации, перем. ток

-

250 В/0,5 А

Питание контакта дистанционной сигнализации, пост. ток

-

250 В/0,1 А;
125 В/0,2 А;
75В/0,5 А

Сечение подключаемых проводников для клемм дистанционной сигнализации

-

Макс. 1,5 мм2

Артикул

111 016

111 116
