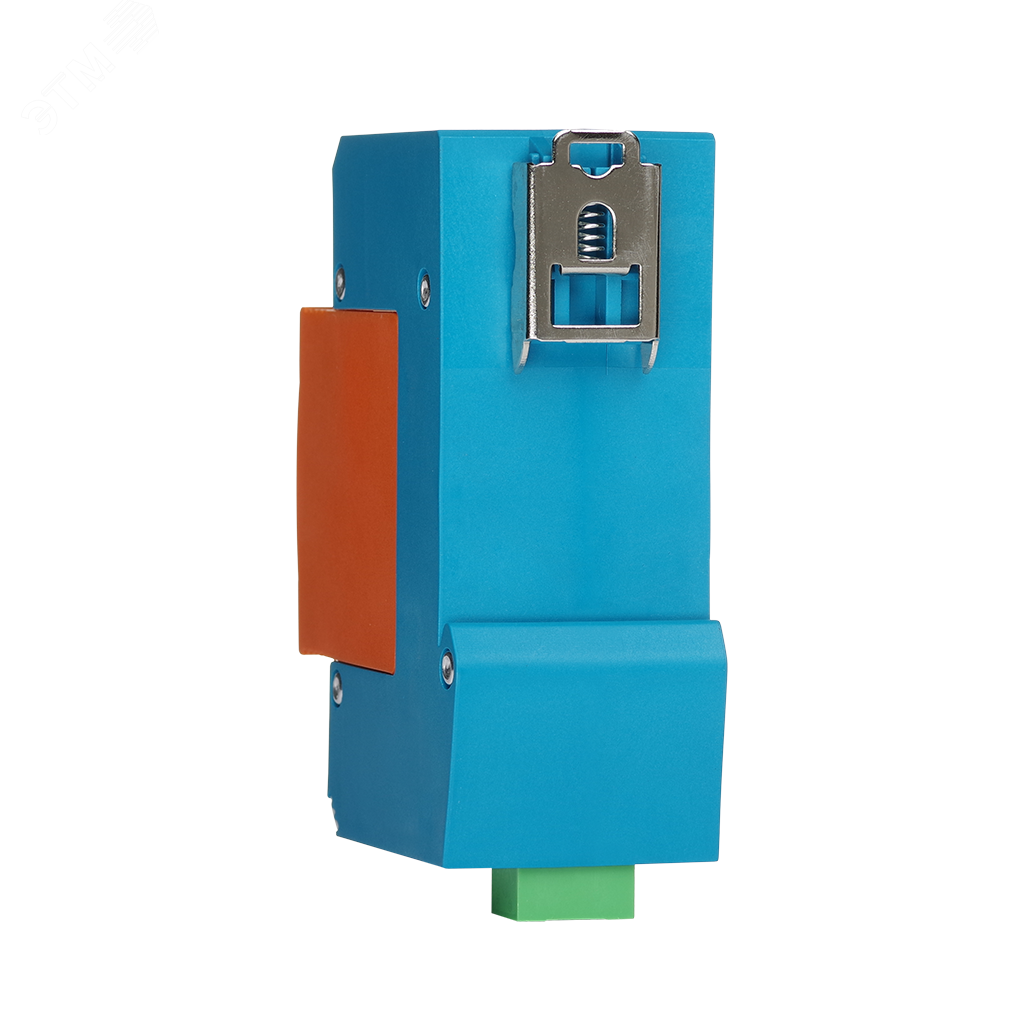

Мощное однополюсное УЗИП класса I+II+III коммутирующего типа со сменным модулем на основе мультиэлектродного газонаполненного разрядника и базы для подключения к сети.
УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II и УЗИП класса III.
Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
Предназначено для защиты фазного проводника L/N, L/PEN, L/PE.
Возможно подключение УЗИП для защиты нулевого проводника по схеме N/PE.
Рекомендуемый номинал предохранителя не менее 125 А gL/gG/
УЗИП снабжено
- визуальным индикатором;
- контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).
Технические характеристики
| Наименование параметра | РИФ-Э-I+II+III 320/25 (1) | РИФ-Э-I+II+III 320/25 c (1) | |
| Тип системы заземления |
|
TN-C, TN-C-S, TN-S, TT, IT
|
|
|
Максимальное длительное рабочее напряжение |
Uс |
320 В |
|
|
Импульсный ток (10/350 мкс) |
Iimp |
25 кА |
|
|
Номинальный разрядный ток (8/20 мкс) |
In |
50 кА |
|
|
Максимальный разрядный ток (8/20 мкс) |
Imax |
75 кА |
|
|
Уровень напряжения защиты |
Uр |
≤1,5 кВ |
|
| Напряжение комбинированной волны |
Uос |
20 кВ | |
|
Способность гашения сопровождающего переменного тока |
If |
5 кА |
|
|
Время срабатывания |
tA |
≤100 нс |
|
|
Диапазон рабочих температур |
Tu |
От -40С до +80С |
|
|
Категория исполнения (ГОСТ 14254) |
IP 20 |
||
|
Установка на |
DIN-рейка 35 мм |
||
|
Сечение соединительных проводов |
4 мм2 - 35 мм2 |
||
|
Контакт дистанционной сигнализации |
- |
Переключающий контакт |
|
|
Питание контакта дистанционной сигнализации, перем. ток |
- |
250 В/0,5 А |
|
|
Питание контакта дистанционной сигнализации, пост. ток |
- |
250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А |
|
|
Сечение подключаемых проводников для клемм дистанционной сигнализации |
- |
Макс. 1,5 мм2 |
|
|
Артикул |
111 014 |
111 114 | |
