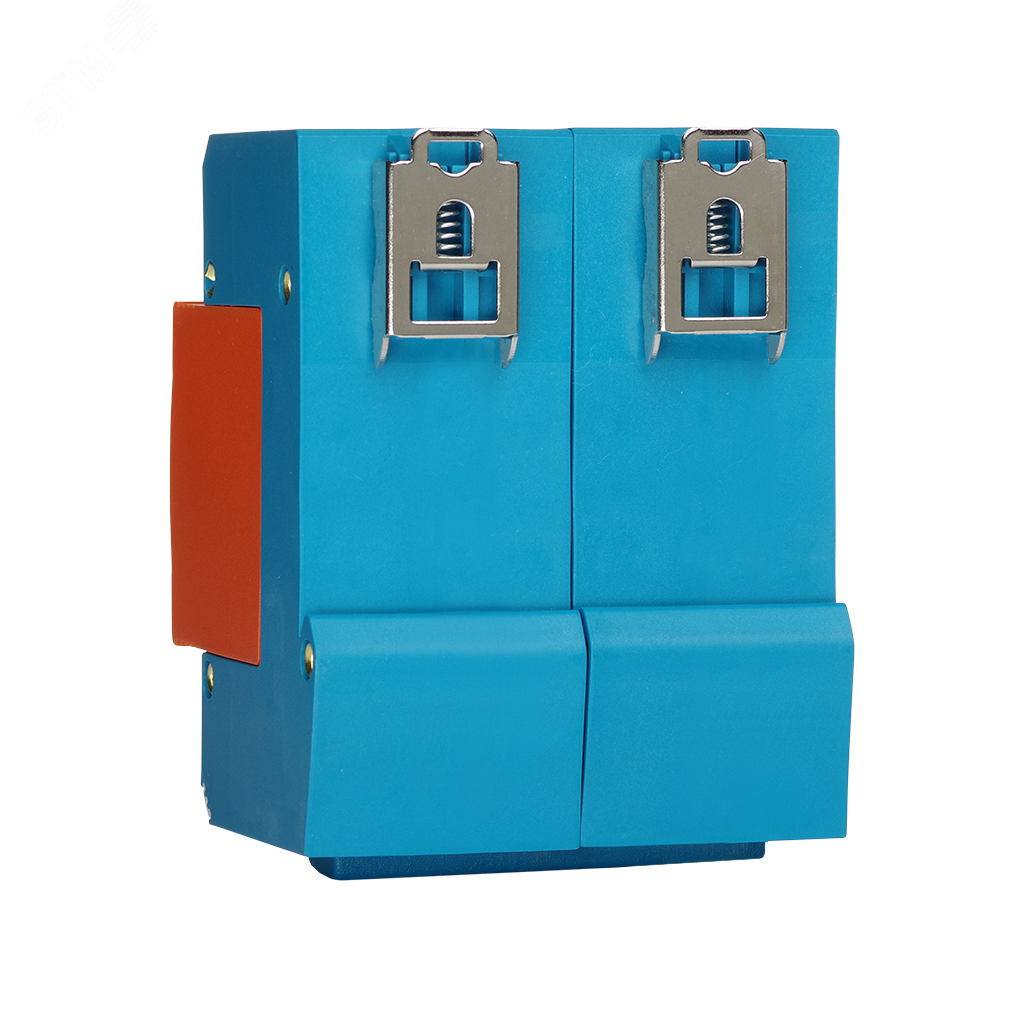

Мощное двухполюсное УЗИП класса I+II+III коммутирующего типа со сменными рабочими модулями на основе мультиэлектродного и двухэлектродного газонаполненного разрядника и базы для подключения к сети.
УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II и УЗИП класса III.
Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
Предназначено для защиты фазного и нулевого проводников от перенапряжений «провод-провод».
Рекомендуемый номинал предохранителя не менее 125 А gL/gG.
УЗИП снабжено
- визуальным индикатором;
- контактами дистанционной сигнализации повреждения рабочего элемента (модификация с буквой «с»).
Технические характеристики
| Наименование параметра | РИФ-Э-I+II+III 385/30 (1+1) | РИФ-Э-I+II+III 385/30 с (1+1) | |
|
Тип системы заземления |
|
TN-S, TT |
|
|
Максимальное длительное рабочее напряжение |
UC
|
385/255 В
|
|
|
Импульсный ток (10/350 мкс) (L-N) |
Iimp
|
30 кА |
|
|
Импульсный ток (10/350 мкс) (N-PE) |
Iimp |
50 кА |
|
|
Номинальный̆ разрядный̆ ток (8/20 мкс) (L-N)/(N-PE) |
In |
50 кА |
|
|
Максимальный̆ разрядный̆ ток (8/20 мкс) (L-N)/(N-PE) |
Imax |
75 кА | |
|
Уровень напряжения защиты |
Up |
≤1,5 кВ | |
|
Напряжение комбинированной волны (L-N)/(N-PE) |
Uос |
20/6 кВ | |
| Способность гашения сопровождающего тока |
If |
5 кА | |
|
Время срабатывания (L-N)/(N-PE) |
ta | ≤100 нс | |
| Диапазон рабочих температур |
Tu |
От -40°С до +80°С | |
|
Категория исполнения |
IP 20 | ||
| Способ монтажа |
DIN-рейка 35 мм |
||
| Сечение подключаемых проводников |
4 мм2 -35 мм2 |
||
|
Контакт дистанционной сигнализации |
с | - | Переключающий контакт |
| Питание контакта дистанционной сигнализации, перем. ток | - | 250 В/0,5 А | |
| Питание контакта дистанционной сигнализации, пост. ток | - |
250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А |
|
|
Сечение подключаемых проводников для клемм дистанционной сигнализации |
- | Макс. 1,5 мм2 | |
| Артикул | 112 010 | 112 110 | |
