Модули TRANSEC - надежный и безопасный способ сушки твердой изоляции маслонаполненных силовых трансформаторов под напряжением.
06.06.2019
Срок работы трансформаторов напрямую зависит от их обслуживания, которое должно быть направлено на восстановление эксплуатационных свойств узлов и элементов.
Самое “слабое звено” у трансформатора - это целлюлозная изоляции обмоток. Влага значительно ускоряет температурное старение целлюлозы, последствия плохо влияют на диэлектрические характеристики, химическую стойкость к разложению и механическую прочность твердой изоляции.
Также целлюлоза страдает от кислорода, продуктов окисления масла, температуры. Защищая трансформатор от этих факторов, можно намного увеличить срок службы твердой изоляции и продлить жизнь самого устройства.
Поддержание работы трансформаторов: 2 способа
Поддержание эксплуатационных характеристик изоляции и контроля ее влагосодержания в процессе эксплуатации возможно двумя способами.
Первый - это непосредственная сушка целлюлозной изоляции обмоток на отключенном трансформаторе, что, по сути, является капитальным ремонтом. Это решение является достаточно затратным - стоимость сушки в зависимости от мощности и класса напряжения составляет от 600 тыс. рублей до 1,2 млн рублей. А также потенциально опасным, так как может привести к снижению надежности, ресурса и даже к отказам, а в итоге - к значительным материальным потерям.
Второй способ - сушка изоляции трансформатора без отключения от сети.
АО «НПО «Стример» предлагает технологичный и эффективный метод сушки твердой изоляции работающих трансформаторов посредством непрерывной сушки масла в модулях TRANSEC.
Плюсы TRANSEC

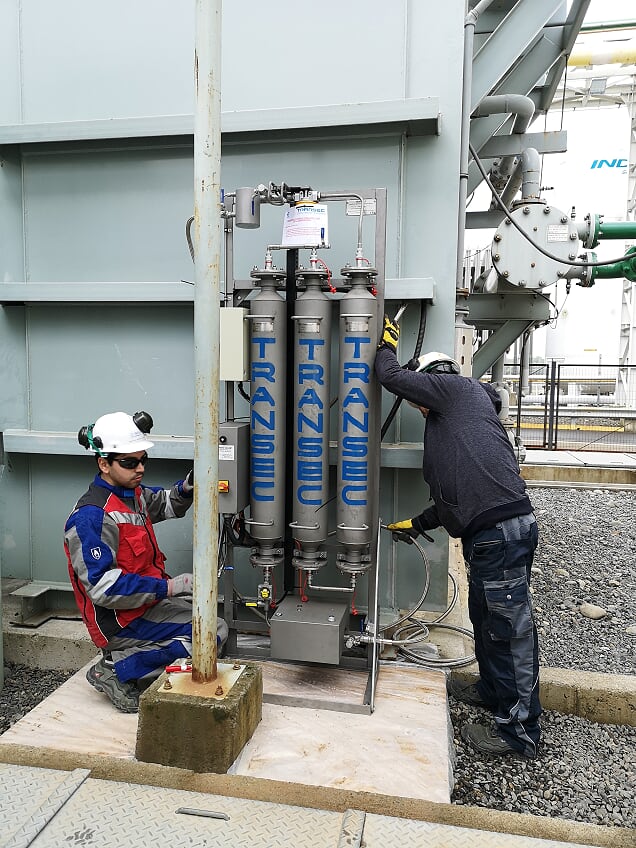

Использование осуществляется без участия обслуживающего персонала. В контур трансформатора встраивается циркуляционный насос, прокачивающий масло со скоростью 60 л/час через 1 или 3 фильтра, заполненных цеолитом. Всасывающая линия подсоединена к донному заливочному крану трансформатора, масло возвращается из установки в трансформатор через вентиль в верхней части бака. С помощью одного комплекта цилиндров можно удалить до 11 литров воды.
Для контроля влажности масла на входе и выходе из системы устанавливаются два зонда Vaisala MMT 162, которые в режиме реального времени измеряют влагосодержание (в ppm) и температуру (в °С) масла. Информация отображается на жидкокристаллическом дисплее блока контроля и управления (возможна организация передачи данных в SCADA). Сигналом для замены насыщенных цилиндров служит равенство показаний на входе и выходе системы.
Цеолит, используемый в качестве адсорбента в фильтрах установки TRANSEC обладает высокой адсорбционной активностью и емкостью по отношению к воде, и поэтому обеспечивает удаление из масла значительной части растворенной воды, даже при малом ее содержании. Благодаря непрерывному сокращению количества воды в масле, влага, содержащаяся в твердой изоляции подчиняясь закону равновесия, мигрирует в масло, а затем, при прохождении масла через фильтры, активно адсорбируется цеолитом. Такой циклический эффект позволяет сохранять изоляцию обмоток постоянно сухой замедляя её старение, что обеспечивает надежную и безопасную работу трансформатора.
Мировые компании выбирают TRANSEC
|
Эффективность сушки изоляции с помощью TRANSEC подтверждена опытом применения энергосистемах Великобритании, Франции, ОАЭ, Индии, Китая, Индонезии. Крупнейшая государственная энергетическая компания Франции – EDF (Électricité de France) - оснастила все трансформаторы своих АЭС модулями TRANSEC. В начале мая «Стример» завершил установку системы Transec на ПС №370 Чертаново 220/110/10кВ филиала Московские Высоковольтные сети ПАО «МОЭСК». Это была первая установка в России. В феврале 2019 года «Стример» установил систему Transec на газовой электростанции Чихуахуа III в Мексике. В июле 2019 года мы установили это оборудование в Чили. Продукция «Стример» увеличивает ресурс трансформатора на 20-25 лет выше нормативного, при этом срок окупаемости системы составляет 4-6 лет. |
|
