Технические характеристики
Технические характеристики РИФ-ОПНп-0,26
Ограничитель перенапряжения нелинейный типа РИФ-ОПНп-0,4/0,26/20/300 УХЛ2 предназначен для защиты электрооборудования переменного тока в низковольтных цепях напряжением до 1000 В от грозовых и коммутационных перенапряжений.

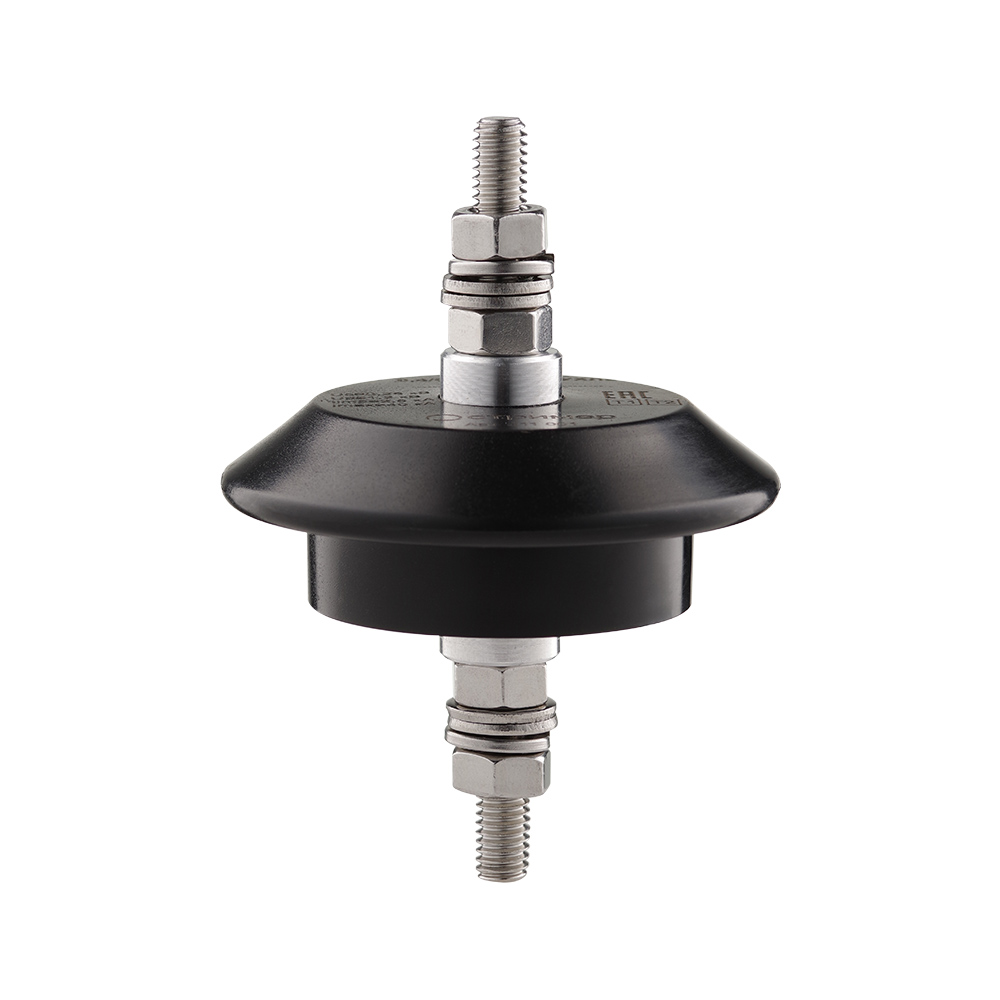

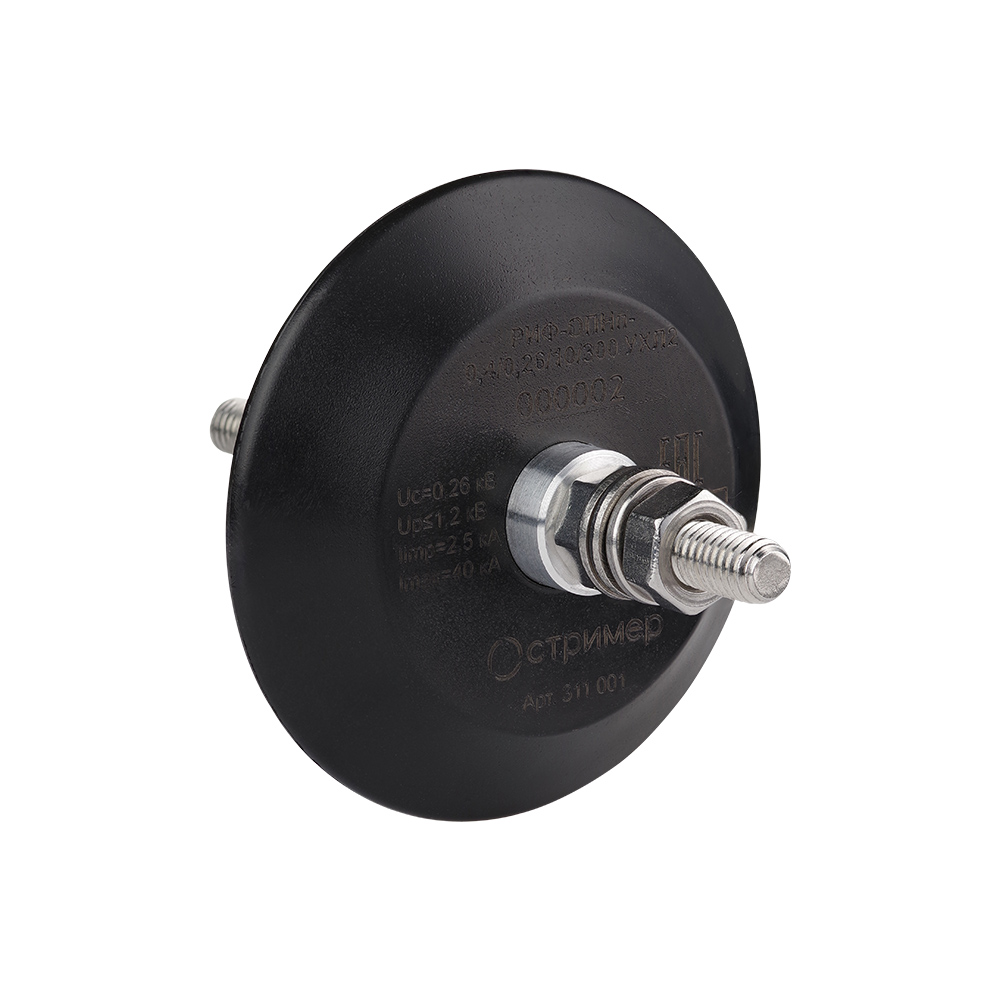

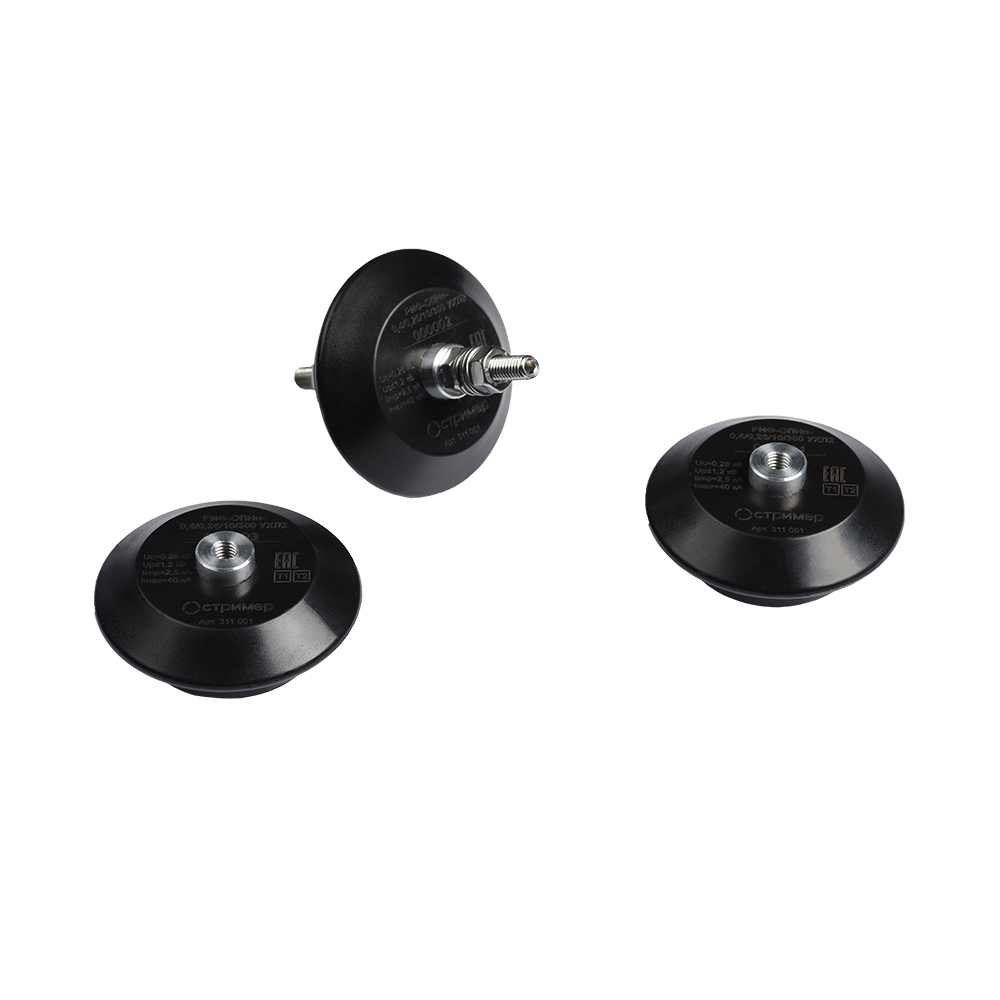

Ограничитель перенапряжения исполнения УХЛ2 состоит из герметичного полимерного корпуса, металлических фланцев и рабочего элемента.
Рабочим элементом РИФ-ОПН является оксидно-цинковый варистор специального исполнения, обеспечивающий глубокий уровень ограничения перенапряжения.
Преимущества:
- Небольшой размер устройства;
-
Установка на резьбовое соединение между токопроводящей шиной/проводником и шиной заземления заземляющим проводником.
Сертификаты
|
Наименование параметра
|
|
РИФ-ОПНп-0,4/0,45/20/300 УХЛ2
|
РИФ-ОПНп-0,4/0,26/20/300 УХЛ2
|
|
Класс напряжения сети
|
|
0,4 кВ
|
0,4 кВ
|
|
Наибольшее длительное допустимое рабочее напряжение AC
|
Uс
|
0,45 кВ
|
0,26 кВ
|
|
Импульсный ток (10/350 мкс)
|
Iimp
|
2,5 кА
|
2,5 кА
|
|
Номинальный/максимальный разрядный ток (30/60 мкс)
|
|
0,5/1 кА
|
0,5/1 кА
|
|
Номинальный/максимальный разрядный ток (8/20 мкс)
|
In/Imax
|
20/40 кА
|
20/40 кА
|
|
Пропускная способность тока прямоугольного импульса 2 мс
|
|
300 А
|
300 А
|
|
Остающееся напряжение, не более, при импульсе (30/60 мкс), 0,5 кА
|
Uост
|
1,3 кВ
|
0,85 кВ
|
|
Остающееся напряжение, не более, при импульсе (8/20 мкс), 20 кА
|
Uост
|
1,3 кВ
|
1,1 кВ
|
|
Климатическое исполнение
|
|
УХЛ2
|
УХЛ2
|
|
Масса, не более
|
|
0,33 кг
|
0,3 кг
|
|
Способ монтажа
|
|
Резьбовое соединение
|
Резьбовое соединение
|
Артикул
|
|
311 002
|
311 001
|
Характеристика
РИФ-ОПНп-0,4/0,45/20/300 УХЛ2
РИФ-ОПНп-0,4/0,26/20/300 УХЛ2
Артикул
311002
311001
Класс напряжения сети
0,4 кВ
Остающееся напряжение, не более, при импульсе (30/60 мкс), 0,5 кА
1,3 кВ
0,85 кВ
Остающееся напряжение, не более, при импульсе (8/20 мкс), 20 кА
1,3 кВ
1,1 кВ
Пропускная способность тока прямоугольного импульса 2 мс
300 А
Номинальный/максимальный разрядный ток (30/60 мкс)
0,5 кА / 1 кА
Климатическое исполнение
УХЛ2
Масса
0,33 кг
0,3 кг
Наибольшее длительно допустимое рабочее напряжение, кВ
0,45
0,26
Импульсный ток (10/350 мкс), Iimp
2,5 кА
Номинальный разрядный ток (8/20 мкс), In
20 кА
Способ монтажа
Резьбовое соединение
