УЗИП класса I+II ограничивающего типа, предназначено для защиты оборудования систем электроснабжения до 1000 В и аппаратуры железнодорожной автоматики и телемеханики (ЖАТ) по цепям питания от вторичных воздействий молнии и коммутационных перенапряжений.

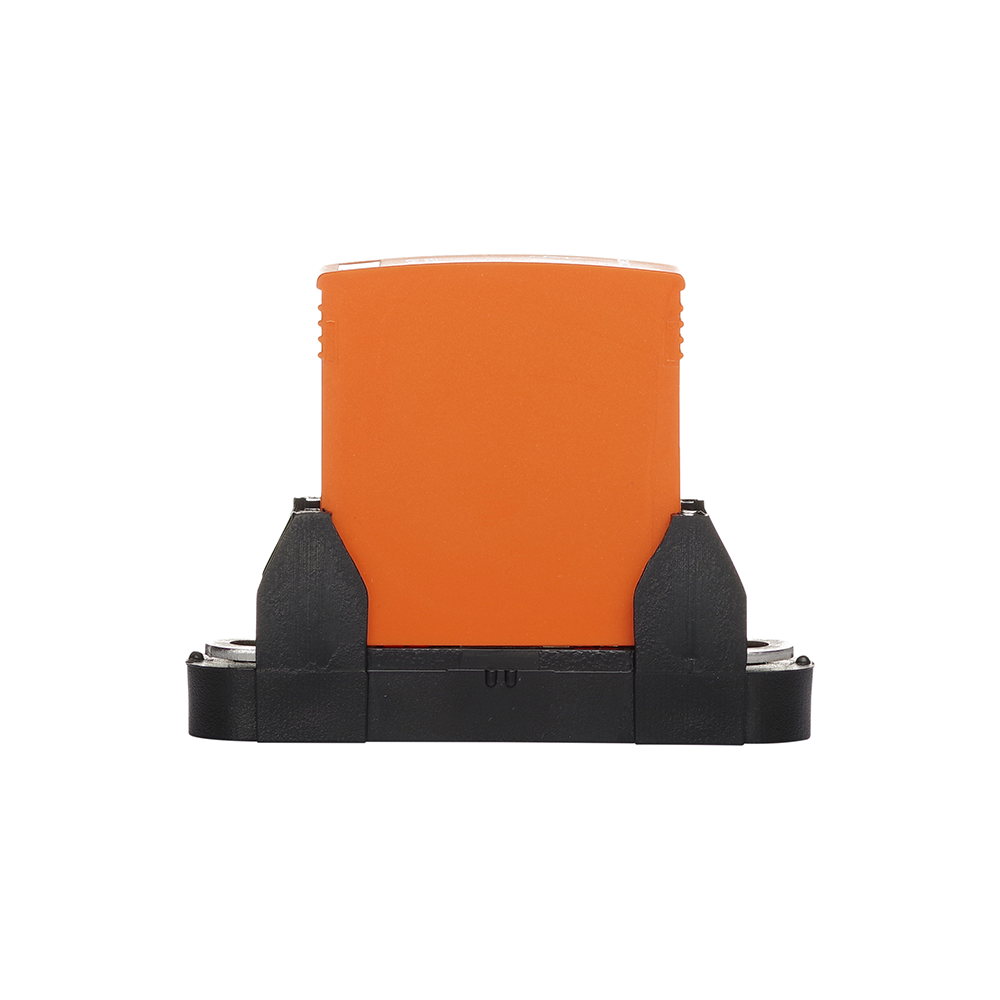

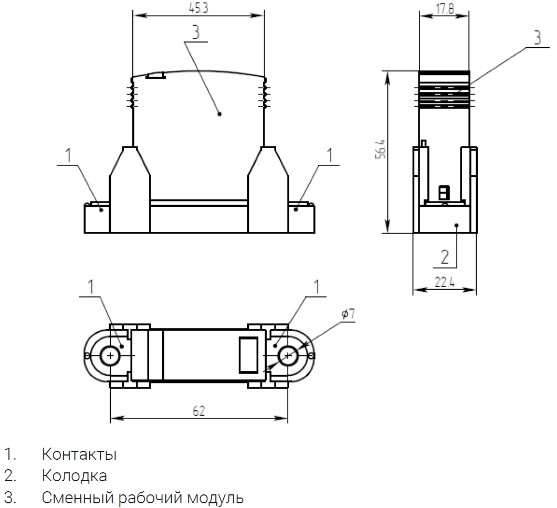

УЗИП состоит из колодки и сменного рабочего модуля с терморасцепителем и индикатором состояния рабочего элемента.
Конструкция УЗИП предусматривает установку на стандартную двуштырную клеммную колодку 6056Б-01-00 (в комплект не входит).
УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II.
Устанавливается в пределах 0А(В) – 1 зон молниезащиты, в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122)
УЗИП снабжено:
| Наименование параметра |
|
РИФ-АТ-I+II 400/8-В |
| Номинальное рабочее напряжение | UN |
230 В |
| Максимальное длительное рабочее напряжение AC / DC | Uc |
400 / 505 B |
| Импульсный ток (10 / 350 мкс) | Iimp |
8 кA |
| Номинальный разрядный ток (8 / 20 мкс) | In |
20 кА |
| Максимальный разрядный ток (8 / 20 мкс) | Imax |
40 кА |
| Уровень напряжения защиты при Iimp / In | Up |
≤ 1,5 кВ / ≤ 1,7 кВ |
| Время срабатывания | ta | ≤ 25 нс |
| Диапазон рабочих температур | Tu |
От -40С до +80С |
| Категория исполнения (ГОСТ 14254) |
|
IP 20 |
| Способ монтажа |
|
Двуштырная клеммная колодка 6056Б-01-00 |
| Артикул |
|
111 011 |
