УЗИП КЛАССА II ДЛЯ СИСТЕМ ЭЛЕКТРОСНАБЖЕНИЯ ЖАТ
УЗИП класса II ограничивающего типа, предназначено для защиты оборудования систем электроснабжения до 1000 В и аппаратуры железнодорожной автоматики и телемеханики (ЖАТ) по цепям питания от вторичных воздействий молнии и коммутационных перенапряжений.

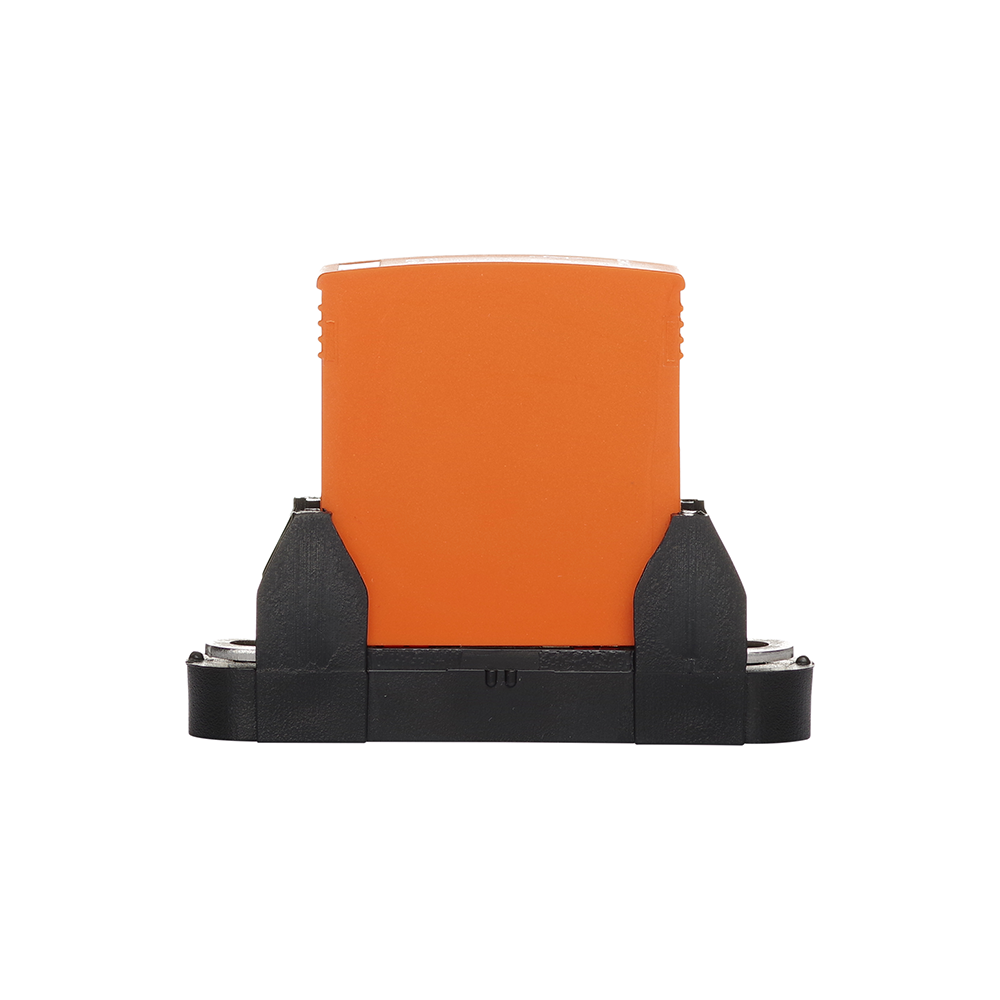

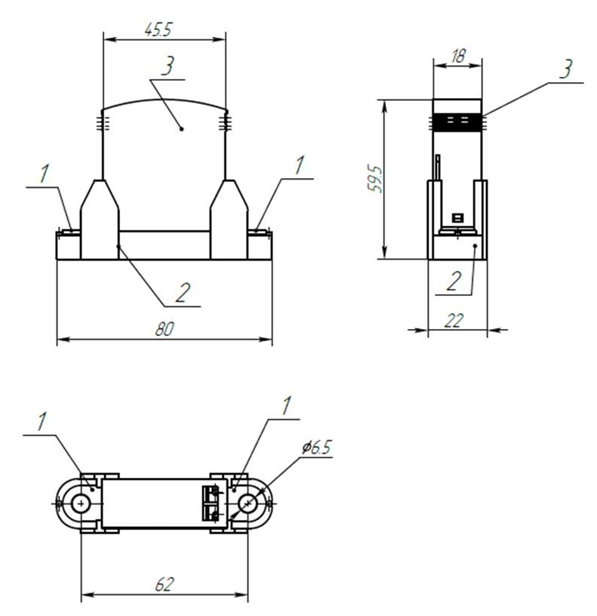

УЗИП состоит из колодки и сменного рабочего модуля с терморасцепителем и индикатором состояния рабочего элемента.
Конструкция УЗИП предусматривает установку на стандартную двуштырную клеммную колодку 6056Б-01-00 (в комплект не входит).
Устанавливается в пределах 1 20 2 зон молниезащиты, в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
УЗИП снабжено:
- терморасцепителем;
-
визуальным индикатором.
Сертификаты: декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
Технические характеристики
|
Наименование параметра
|
|

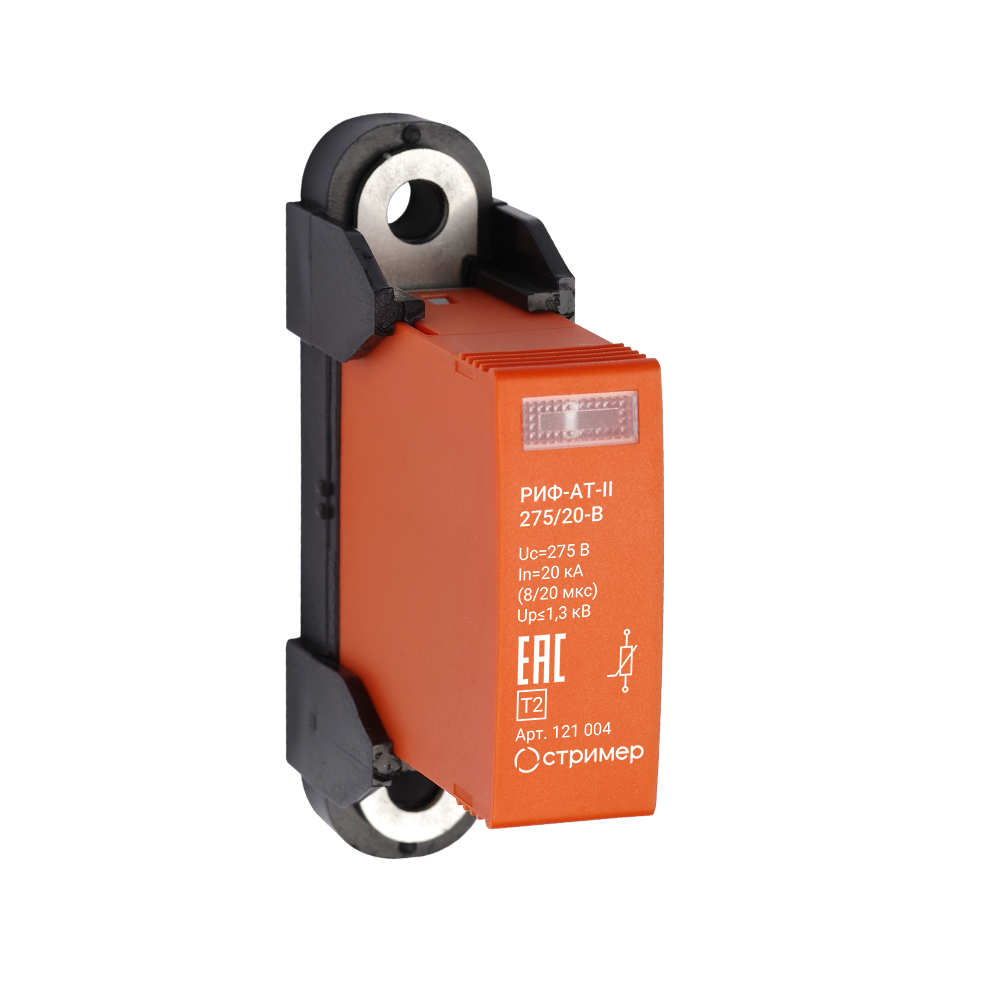

РИФ-АТ-II 275/20-B
|
|
Номинальное рабочее напряжение
|
UN
|
230 В
|
|
Максимальное длительное рабочее напряжение AC / DC
|
Uc
|
275 / 350 B
|
|
Номинальный разрядный ток (8 / 20 мкс)
|
In
|
20 кА
|
|
Максимальный разрядный ток (8 / 20 мкс)
|
Imax
|
40 кА
|
|
Уровень напряжения защиты
|
Up
|
≤ 1,3 кВ
|
|
Время срабатывания
|
ta
|
≤ 25 нс
|
|
Диапазон рабочих температур
|
Tu
|
От -40С до +80С
|
|
Категория исполнения (ГОСТ 14254)
|
|
IP 20
|
|
Способ монтажа
|
|
Двуштырная клеммная колодка 6056Б-01-00
|
|
Артикул
|
|
121 004
|
Характеристика
РИФ-АТ-II 275 / 20-В
Максимально длительное рабочее напряжение, Uc
AC - 275 В, DC - 350 В
Максимальный разрядный ток (8/20 мкс), Imax
40 кА
Номинальный разрядный ток (8/20 мкс), In
20 кА
Номинальное рабочее напряжение, Un
230 В
Категория исполнения (ГОСТ 14254)
IP 20
Для защиты
Однофазной сети
Диапазон рабочих температур, Tu
От -40С до +80С
Время срабатывания, tA
≤25 нс
Способ монтажа
Двуштырная клеммная колодка 6056Б-01-00
Артикул
121004
